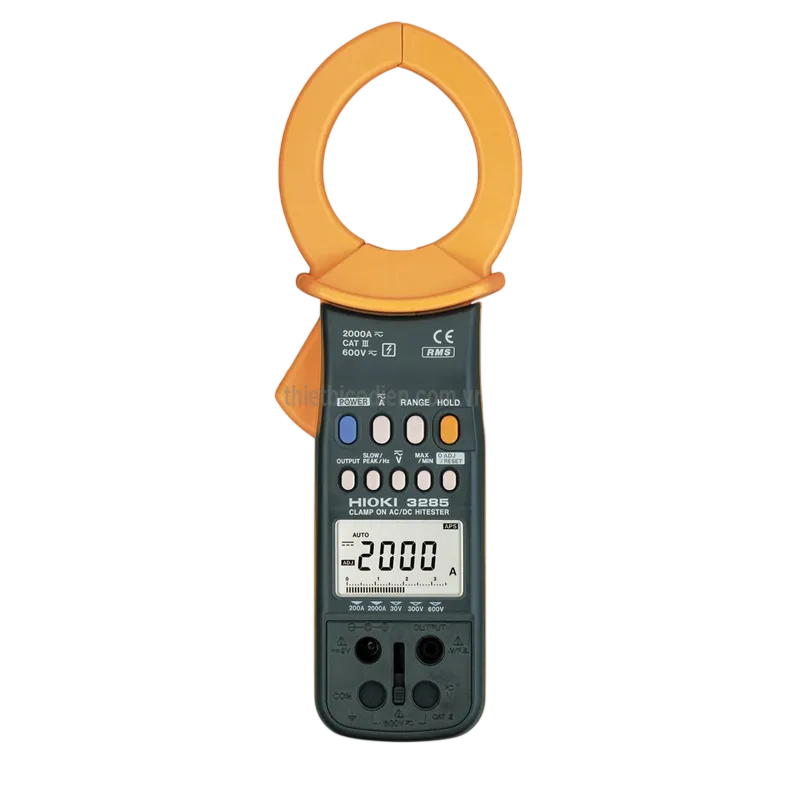

Ampe kìm HIOKI 3285

1) Giới thiệu Ampe kìm HIOKI 3285 và nguồn gốc thương hiệu

Ampe kìm HIOKI 3285 là thiết bị đo điện cầm tay chuyên dùng để kiểm tra dòng điện AC, dòng điện DC và dòng hỗn hợp AC+DC trên dây dẫn đang mang điện mà không cần ngắt mạch hoặc đấu thiết bị nối tiếp với tải. Với ngàm kẹp lớn, khả năng đo True RMS và nhiều chức năng ghi nhận giá trị, sản phẩm phù hợp cho công việc kiểm tra, bảo trì và phân tích hệ thống điện công nghiệp có dòng tải cao.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và tập trung chuyên sâu vào lĩnh vực nghiên cứu, sản xuất thiết bị đo lường điện. Các sản phẩm của hãng được sử dụng trong bảo trì nhà máy, kiểm tra thiết bị điện, nghiên cứu phát triển, sản xuất điện tử, hệ thống năng lượng và nhiều ngành công nghiệp kỹ thuật cao.

Model 3285 được thiết kế khác với các ampe kìm phổ thông ở khả năng đo dòng AC/DC lớn, xử lý dạng sóng méo bằng True RMS và cung cấp ngõ ra analog để kết nối với máy ghi hoặc máy hiện sóng. Theo danh mục sản phẩm của HIOKI, model này đã ngừng sản xuất từ ngày 03/12/2021; vì vậy người mua nên kiểm tra kỹ tình trạng hàng, phụ kiện, khả năng hiệu chuẩn và chính sách bảo hành trước khi đặt mua.

2) Ưu điểm và tính năng nổi bật của HIOKI 3285

• Đo dòng AC, DC và AC+DC không cần ngắt mạch: ngàm kẹp thu nhận từ trường xung quanh một dây dẫn, giúp kỹ thuật viên kiểm tra dòng tải mà không phải tháo dây hoặc đấu ampe kế nối tiếp.
• Công nghệ True RMS: mạch chuyển đổi giá trị hiệu dụng thực hỗ trợ đo chính xác hơn đối với dòng điện và điện áp có dạng sóng méo, không thuần hình sin.
• Chế độ AC+DC: cho phép đánh giá giá trị hiệu dụng của tín hiệu có thành phần AC chồng trên DC, dạng chỉnh lưu toàn kỳ hoặc chỉnh lưu bán kỳ.
• Peak Hold: giữ giá trị đỉnh của dòng điện hoặc điện áp, hữu ích khi kiểm tra dòng khởi động, xung quá độ và các biến động xảy ra trong thời gian ngắn.
• Ngõ ra analog REC và MON: hỗ trợ xuất mức đo, dạng sóng dòng điện hoặc mức tần số sang máy ghi dữ liệu, bộ thu thập tín hiệu hay máy hiện sóng.
• Chức năng REC: theo dõi và hiển thị giá trị lớn nhất, nhỏ nhất và trung bình trong khoảng thời gian đo.
• Tự động hiệu chỉnh điểm không: nút 0ADJ/RESET giúp bù độ lệch của cảm biến và mạch đo, đặc biệt cần thiết khi đo dòng DC hoặc AC+DC.
• Chọn thang tự động hoặc thủ công: người dùng có thể đo nhanh bằng Auto Range hoặc cố định thang đo để theo dõi tín hiệu ổn định hơn.
• Data Hold và điều chỉnh tốc độ hiển thị: giữ kết quả trên màn hình, đồng thời lựa chọn chế độ cập nhật bình thường, nhanh hoặc chậm tùy điều kiện quan sát.
• Nguồn cấp linh hoạt: thiết bị có thể hoạt động bằng pin hoặc bộ đổi nguồn AC phù hợp, thuận tiện cho cả đo lưu động và theo dõi dài hạn.

Thông số kỹ thuật chính

Hạng mục	Thông số
Dải đo dòng DC	200,0 A và 2000 A; độ chính xác cơ bản ±1,3% giá trị đọc ±3 chữ số
Dải đo dòng AC	200,0 A và 2000 A; tần số từ 10 Hz đến 1 kHz; đo True RMS
Độ chính xác dòng AC cơ bản	±1,3% giá trị đọc ±3 chữ số trong khoảng 45 Hz đến 66 Hz
Dải đo điện áp DC	30,00 V, 300,0 V và 600 V; độ chính xác cơ bản ±1,0% giá trị đọc ±3 chữ số
Dải đo điện áp AC	30,00 V, 300,0 V và 600 V; tần số từ 10 Hz đến 1 kHz; đo True RMS
Dải đo tần số	1,00 Hz đến 1000 Hz
Dòng đầu vào cho phép	2000 A RMS liên tục; giá trị đỉnh tối đa 2840 A
Ngõ ra analog	Ngõ ra mức REC và ngõ ra dạng sóng MON; 1 V toàn thang
Băng thông ngõ ra dạng sóng	DC đến 15 kHz tại mức suy giảm ±3 dB
Đường kính dây dẫn kẹp được	Tối đa φ55 mm
Màn hình	LCD kỹ thuật số kèm thanh biểu đồ 35 đoạn
Chức năng hỗ trợ	Peak Hold, Data Hold, MAX, MIN, AVG, Auto Zero, Auto Power Off, Auto Range và Manual Range
Cấp bảo vệ và danh mục đo	IP40; CAT III 600 V
Nguồn hoạt động	01 pin 9 V loại 6F22 hoặc bộ đổi nguồn AC 9445-02 tùy chọn
Thời gian sử dụng pin	Khoảng 25 giờ liên tục trong điều kiện không tải
Kích thước	Khoảng 62 × 260 × 39 mm
Khối lượng	Khoảng 540 g
Phụ kiện tiêu chuẩn	Que đo L9207-10, túi đựng 9345, dây đeo tay, pin 6F22 và tài liệu hướng dẫn

3) Chức năng, nguyên lý hoạt động và ứng dụng

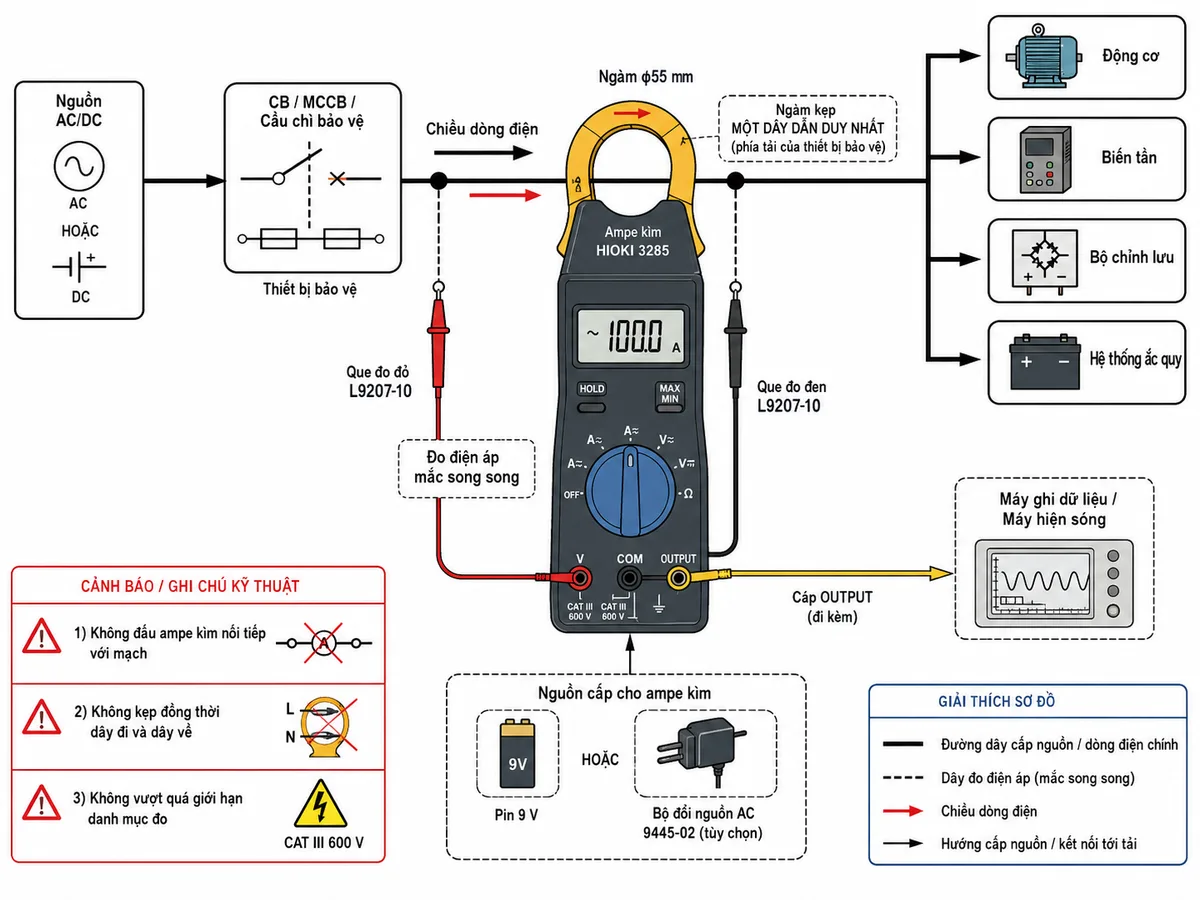

Cách kết nối và thực hiện phép đo

Khi đo dòng điện, người dùng chọn chế độ DC A, AC A hoặc AC+DC A rồi mở ngàm và kẹp quanh một dây dẫn duy nhất. Không kẹp đồng thời cả dây đi và dây về của cùng một mạch vì từ trường của hai dòng điện ngược chiều có thể triệt tiêu lẫn nhau, làm kết quả hiển thị bằng không hoặc sai lệch lớn.

Đối với phép đo dòng DC, cần đóng kín ngàm khi chưa kẹp dây và thực hiện Auto Zero bằng nút 0ADJ/RESET. Sau đó, kẹp dây dẫn vào gần tâm ngàm và đặt chiều dòng điện trùng với dấu chỉ thị trên thân cảm biến để thiết bị hiển thị đúng cực tính.

Khi đo điện áp, que đỏ được nối với cổng V, que đen nối với cổng COM và hai que đo được đặt song song với hai điểm cần kiểm tra. Khi đo dòng điện bằng ngàm, nên tháo que đo khỏi thiết bị để hạn chế nguy cơ chạm chập ngoài ý muốn.

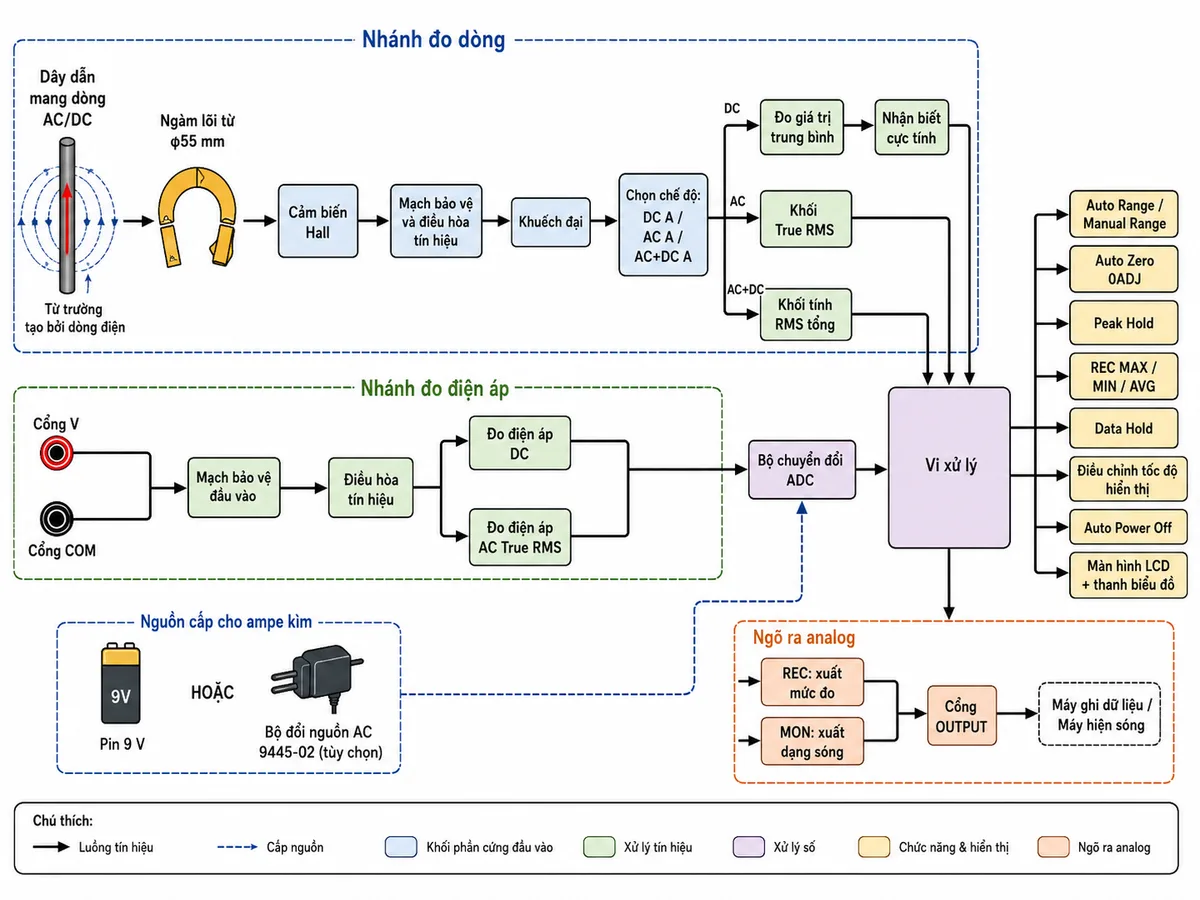

Nguyên lý đo dòng bằng ngàm cảm biến

Dòng điện chạy qua dây dẫn tạo ra từ trường bao quanh dây. Khi dây được đặt trong ngàm, lõi từ của ngàm tập trung từ thông về bộ phận cảm biến. HIOKI 3285 sử dụng cảm biến Hall đo dòng AC/DC, nhờ đó thiết bị có thể nhận biết cả từ trường không đổi do dòng DC và từ trường biến thiên do dòng AC.

Tín hiệu từ cảm biến được đưa qua mạch bảo vệ, điều hòa tín hiệu và khuếch đại. Tùy chế độ được chọn, mạch xử lý sẽ xác định giá trị dòng DC kèm cực tính, giá trị AC True RMS hoặc giá trị hiệu dụng của toàn bộ tín hiệu AC+DC. Kết quả sau đó được chuyển đổi sang dữ liệu số, xử lý bởi vi điều khiển và hiển thị trên màn hình LCD cùng thanh biểu đồ.

Do cảm biến Hall có thể xuất hiện độ lệch điểm không do nhiệt độ, từ dư trong ngàm hoặc tác động của từ trường bên ngoài, chức năng tự động hiệu chỉnh điểm không giúp bù sai lệch trước khi đo. Đây là thao tác quan trọng khi cần kiểm tra dòng DC hoặc dòng hỗn hợp AC+DC.

Nguyên lý True RMS và chế độ AC+DC

Ở chế độ AC, thiết bị sử dụng mạch chuyển đổi True RMS để tính giá trị hiệu dụng dựa trên năng lượng thực của dạng sóng. Phương pháp này phù hợp hơn với tín hiệu méo sinh ra bởi biến tần, bộ điều khiển công suất, nguồn chuyển mạch và tải điện tử so với phương pháp chỉnh lưu trung bình chỉ được hiệu chỉnh cho sóng hình sin.

Ở chế độ AC+DC, thiết bị xử lý đồng thời thành phần một chiều và thành phần xoay chiều. Chế độ này hỗ trợ kiểm tra đầu ra bộ chỉnh lưu, nguồn DC có gợn sóng, hệ thống sạc, đường DC của biến tần và các mạch có điện áp hoặc dòng điện AC chồng trên nền DC.

Nguyên lý Peak Hold, REC và ngõ ra analog

Peak Hold theo dõi và giữ giá trị đỉnh của tín hiệu, giúp quan sát dòng khởi động động cơ, dòng đóng điện máy biến áp hoặc xung dòng ngắn mà chế độ hiển thị thông thường có thể bỏ qua. Khi không biết trước mức dòng đỉnh, người sử dụng nên bắt đầu từ thang đo cao rồi giảm dần nếu cần.

Chức năng REC lưu và hiển thị giá trị MAX, MIN và AVG, phù hợp khi cần đánh giá mức tải biến thiên trong một khoảng thời gian. Data Hold giữ nguyên số đo để người vận hành đọc kết quả sau khi di chuyển thiết bị khỏi vị trí khó quan sát.

Riêng phiên bản 3285 có ngõ ra analog REC/MON. Ngõ REC cung cấp tín hiệu mức tương ứng với giá trị dòng điện hoặc tần số, trong khi ngõ MON cho phép theo dõi dạng sóng dòng điện bằng máy ghi hoặc máy hiện sóng. Chức năng này hữu ích khi cần ghi dữ liệu dài hạn, phân tích quá trình khởi động hoặc quan sát sự biến đổi của dòng tải theo thời gian.

Ứng dụng thực tế

• Kiểm tra dòng tải AC và DC trong tủ điện, dây chuyền sản xuất và hệ thống phân phối điện công nghiệp.
• Đánh giá dòng vận hành và dòng khởi động của động cơ, máy nén, bơm, quạt công nghiệp và máy biến áp.
• Kiểm tra đầu vào, đầu ra và đường DC trung gian của biến tần, bộ chỉnh lưu, UPS và nguồn công suất.
• Đo dòng trong hệ thống ắc quy, bộ sạc, xe điện, thiết bị nâng hạ và nguồn dự phòng DC.
• Quan sát dạng sóng hoặc ghi lại sự thay đổi dòng điện bằng máy ghi dữ liệu và máy hiện sóng.
• Phân tích tín hiệu có dạng sóng méo, tín hiệu chỉnh lưu hoặc dòng AC chồng trên DC.
• Phục vụ bảo trì dự phòng, tìm nguyên nhân quá tải và so sánh mức tiêu thụ giữa các nhánh điện.

Lưu ý khi sử dụng

• Kiểm tra tình trạng ngàm, vỏ máy, que đo và lớp cách điện trước mỗi lần sử dụng.
• Chỉ kẹp một dây dẫn và đặt dây gần tâm ngàm để giảm sai số do vị trí.
• Thực hiện hiệu chỉnh điểm không trước khi đo dòng DC hoặc AC+DC.
• Ưu tiên đo ở phía tải của CB hoặc thiết bị bảo vệ dòng điện.
• Không sử dụng thiết bị trên mạch vượt quá giới hạn điện áp và danh mục đo được công bố.
• Không chạm vào phần kim loại của que đo hoặc dây dẫn đang mang điện.
• Sử dụng đầy đủ găng tay cách điện, giày bảo hộ và trang bị bảo vệ phù hợp khi làm việc trên mạch đang có điện.
• Không sử dụng thiết bị trong môi trường ẩm ướt, có khí ăn mòn hoặc nguy cơ cháy nổ.

4) Cam kết và nơi mua Ampe kìm HIOKI 3285

Khi tìm mua ampe kìm HIOKI 3285 chính hãng, khách hàng cần kiểm tra số serial, tình trạng ngàm cảm biến, độ ổn định điểm không, que đo, túi đựng, ngõ ra analog và hồ sơ hiệu chuẩn đi kèm. Do đây là model đã ngừng sản xuất, việc xác minh nguồn gốc và tình trạng thực tế của thiết bị đặc biệt quan trọng.

Khách hàng có nhu cầu đặt mua, kiểm tra tồn kho hoặc cần tư vấn giải pháp thay thế phù hợp có thể liên hệ trực tiếp thietbicodien. Chúng tôi cam kết tư vấn đúng model, cung cấp sản phẩm HIOKI chính hãng, thông tin kỹ thuật minh bạch, hỗ trợ lựa chọn phụ kiện và chính sách bảo hành rõ ràng tại thời điểm mua hàng.

Câu hỏi thường gặp (FAQ)

HIOKI 3285 đo được những đại lượng nào?

HIOKI 3285 đo được dòng điện DC, dòng điện AC True RMS, dòng AC+DC, điện áp DC, điện áp AC True RMS và tần số. Thiết bị còn hỗ trợ Peak Hold, Data Hold, MAX, MIN, AVG và ngõ ra analog.

HIOKI 3285 có đo điện trở và kiểm tra thông mạch không?

Không. Phiên bản 3285 tập trung vào chức năng ngõ ra analog REC/MON. Chức năng đo điện trở và kiểm tra thông mạch được trang bị trên phiên bản 3285-20, nhưng phiên bản đó không có ngõ ra analog như 3285.

HIOKI 3285 có đo được dòng DC không?

Có. Thiết bị sử dụng cảm biến Hall nên có thể đo cả dòng AC và DC. Trước khi đo dòng DC, người dùng cần đóng kín ngàm khi chưa kẹp dây và nhấn 0ADJ/RESET để hiệu chỉnh điểm không.

Vì sao phải kẹp một dây dẫn duy nhất?

Dòng điện trên dây đi và dây về thường có chiều ngược nhau. Nếu kẹp đồng thời cả hai dây, từ trường của chúng sẽ triệt tiêu gần như hoàn toàn, khiến thiết bị không hiển thị đúng dòng tải.

Chế độ AC+DC của HIOKI 3285 dùng để làm gì?

Chế độ AC+DC dùng để đo giá trị hiệu dụng của tín hiệu có đồng thời thành phần một chiều và xoay chiều, chẳng hạn dòng sau chỉnh lưu, nguồn DC có gợn sóng hoặc tín hiệu AC chồng trên nền DC.

Ngõ ra REC và MON khác nhau như thế nào?

REC cung cấp tín hiệu mức tỷ lệ với giá trị đo để ghi lại xu hướng dòng điện hoặc tần số. MON xuất tín hiệu dạng sóng dòng điện, phù hợp để quan sát bằng máy hiện sóng hoặc máy ghi có tốc độ lấy mẫu phù hợp.

HIOKI 3285 có phù hợp để đo dòng khởi động động cơ không?

Có. Chức năng Peak Hold giúp giữ giá trị đỉnh xuất hiện khi động cơ, máy biến áp hoặc tải cảm ứng được đóng điện. Người dùng cần chọn thang đo phù hợp và bảo đảm dòng cần đo không vượt quá khả năng đầu vào của thiết bị.

HIOKI 3285 còn được HIOKI sản xuất không?

Không. HIOKI công bố model 3285 đã ngừng sản xuất từ ngày 03/12/2021. Khi mua, khách hàng nên xác nhận tình trạng hàng, năm sản xuất, phụ kiện, khả năng hiệu chuẩn và điều kiện bảo hành cụ thể.
