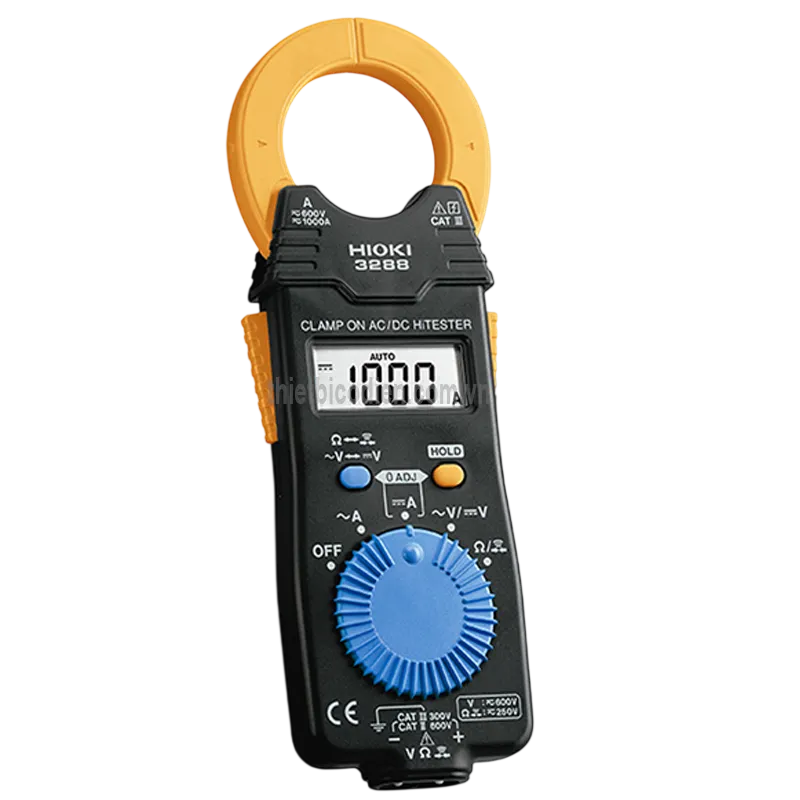

Ampe kìm HIOKI 3288

Ampe kìm HIOKI 3288 – thiết bị đo dòng AC/DC đến 1000 A của Nhật Bản

Ampe kìm HIOKI 3288 là thiết bị đo điện cầm tay kết hợp chức năng của ampe kìm và đồng hồ vạn năng, được thiết kế để đo dòng điện AC/DC đến 1000 A mà không cần ngắt dây dẫn. Máy còn hỗ trợ đo điện áp AC/DC, điện trở và kiểm tra thông mạch, phù hợp cho công tác kiểm tra, bảo trì và chẩn đoán nhanh hệ thống điện công nghiệp.

Sản phẩm mang model 3288, thuộc thương hiệu Hioki của Nhật Bản và được ghi rõ “Made in Japan” trên thiết bị. HIOKI E.E. Corporation được thành lập từ năm 1935, có trụ sở tại tỉnh Nagano và chuyên phát triển, sản xuất, kinh doanh các thiết bị đo lường điện.

Cần phân biệt HIOKI 3288 với phiên bản 3288-20: model 3288 sử dụng phương pháp chỉnh lưu giá trị trung bình và quy đổi RMS, trong khi 3288-20 sử dụng phương pháp True RMS. Vì vậy, 3288 đặc biệt phù hợp với các tín hiệu AC có dạng sóng gần hình sin và các công việc bảo trì điện thông dụng.

Ưu điểm và tính năng nổi bật của HIOKI 3288

Đo dòng điện AC và DC đến 1000 A không cần ngắt mạch

Ngàm kẹp của máy cho phép đo dòng điện bằng cách kẹp quanh một dây dẫn riêng lẻ. Người vận hành không phải tháo đầu dây hoặc mắc thiết bị nối tiếp với tải, nhờ đó quá trình kiểm tra diễn ra nhanh hơn và hạn chế tác động đến hệ thống đang vận hành.

Hai dải đo 100,0 A và 1000 A giúp ampe kìm đo dòng AC/DC 1000 A đáp ứng cả kiểm tra tủ điện, động cơ, hệ thống nguồn DC, bộ lưu điện UPS, ắc quy công nghiệp và các thiết bị sử dụng dòng điện lớn. HIOKI cũng định hướng model này cho những ứng dụng như kiểm tra ắc quy dự phòng UPS và động cơ tàu điện.

Đo đa chức năng trong một thiết bị nhỏ gọn

Ngoài chức năng đo dòng bằng ngàm, HIOKI 3288 còn thực hiện được các phép đo thường dùng của đồng hồ vạn năng:

• Đo dòng điện xoay chiều AC.
• Đo dòng điện một chiều DC.
• Đo điện áp AC và DC bằng dây đo L9208.
• Đo điện trở của linh kiện, dây dẫn và cuộn dây.
• Kiểm tra thông mạch bằng tín hiệu còi.

Sự kết hợp này giúp kỹ thuật viên chỉ cần mang theo một thiết bị khi kiểm tra nguồn cấp, tải điện, dây dẫn, cầu chì, tiếp điểm, động cơ hoặc hệ thống ắc quy.

Thiết kế mỏng, dễ thao tác trong tủ điện

Thân máy có độ dày khoảng 16 mm, khối lượng khoảng 150 g và ngàm kẹp được thiết kế để tiếp cận các dây dẫn nằm sát nhau. Đường kính dây dẫn lớn nhất có thể kẹp là 35 mm, phù hợp với nhiều loại cáp nguồn trong tủ phân phối, tủ điều khiển và hệ thống điện công nghiệp.

Tự động chọn thang và giữ giá trị đo

Chế độ tự động chọn thang đo giúp máy lựa chọn dải đo phù hợp với tín hiệu đầu vào. Khi cần theo dõi một dải cố định, người sử dụng có thể chuyển sang chọn thang thủ công đối với các chức năng dòng điện, điện áp và điện trở.

Nút Data Hold giữ giá trị đang hiển thị trên màn hình, hữu ích khi vị trí kẹp dây khó quan sát trực tiếp. Máy còn có chỉ báo vượt thang, chức năng hiệu chỉnh điểm không khi đo dòng DC và chỉ báo chiều dòng điện một chiều.

Tiết kiệm pin khi làm việc hiện trường

HIOKI 3288 sử dụng một pin lithium CR2032. Chức năng tự động tiết kiệm pin sẽ tắt màn hình nếu máy không được thao tác trong khoảng 30 phút. Thời gian hoạt động liên tục được công bố khoảng 60 giờ trong điều kiện không tải.

Thông số kỹ thuật cơ bản

Hạng mục	Thông số
Dòng điện DC	100,0 A và 1000 A; độ chính xác cơ bản ±1,5% giá trị đọc ±5 digit
Dòng điện AC	100,0 A và 1000 A; tần số 10 Hz đến 500 Hz; phương pháp chỉnh lưu giá trị trung bình
Điện áp DC	419,9 mV đến 600 V; 5 dải đo; độ chính xác cơ bản ±1,3% giá trị đọc ±4 digit
Điện áp AC	4,199 V đến 600 V; 4 dải đo; tần số 30 Hz đến 500 Hz; phương pháp chỉnh lưu giá trị trung bình
Điện trở	419,9 Ω đến 41,99 MΩ; 6 dải đo
Kiểm tra thông mạch	Còi phát âm khi điện trở ở mức 50 Ω ±40 Ω hoặc thấp hơn
Màn hình	LCD tối đa 4199 digit; chu kỳ cập nhật khoảng 400 ms
Đường kính kẹp tối đa	35 mm
Cấp đo an toàn của ngàm	CAT III 600 V
Cấp đo an toàn điện áp	CAT III 300 V và CAT II 600 V
Nguồn cấp	1 pin lithium CR2032, 3 V DC
Thời gian sử dụng liên tục	Khoảng 60 giờ trong điều kiện không tải
Kích thước	Khoảng 57 × 180 × 16 mm
Khối lượng	Khoảng 150 g
Phụ kiện tiêu chuẩn	Pin CR2032, túi đựng 9398, bộ dây đo L9208 và hướng dẫn sử dụng

Các thông số trên được đối chiếu từ trang sản phẩm và hướng dẫn sử dụng chính thức dành cho HIOKI 3288. Độ chính xác thực tế phụ thuộc dải đo, tần số, nhiệt độ môi trường, vị trí dây dẫn trong ngàm và tình trạng pin.

Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI 3288

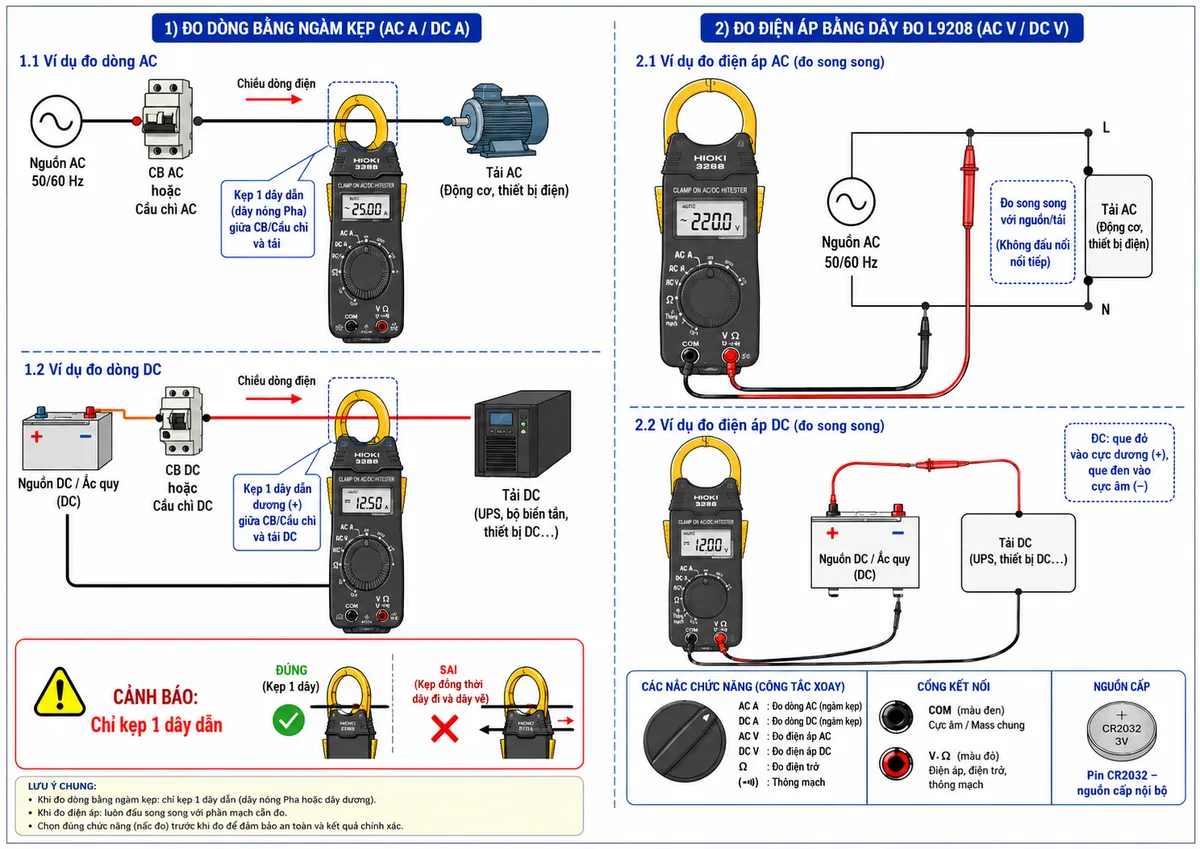

Cách kết nối khi đo dòng điện và điện áp

Khi đo dòng, người sử dụng chọn chức năng AC A hoặc DC A bằng công tắc xoay, sau đó mở ngàm và kẹp quanh một dây dẫn duy nhất đang cấp điện cho tải. Không được kẹp đồng thời cả dây đi và dây về vì từ trường của hai dòng điện ngược chiều có thể triệt tiêu lẫn nhau, làm kết quả hiển thị không phản ánh dòng tải thực tế.

Trước khi đo dòng DC, cần đóng ngàm khi chưa có dây dẫn bên trong và thực hiện hiệu chỉnh điểm không. Sau đó kẹp dây theo chiều dòng điện được ký hiệu trên cảm biến để máy hiển thị đúng dấu của giá trị đo.

Khi đo điện áp, bộ dây L9208 được cắm vào hai cổng đo của máy và nối song song với nguồn hoặc tải. Với điện áp DC, dây đỏ được đặt tại cực dương và dây đen tại cực âm. Khi đo điện áp AC, hai que đo được đặt vào hai điểm cần xác định hiệu điện thế trong phạm vi cấp đo an toàn của thiết bị.

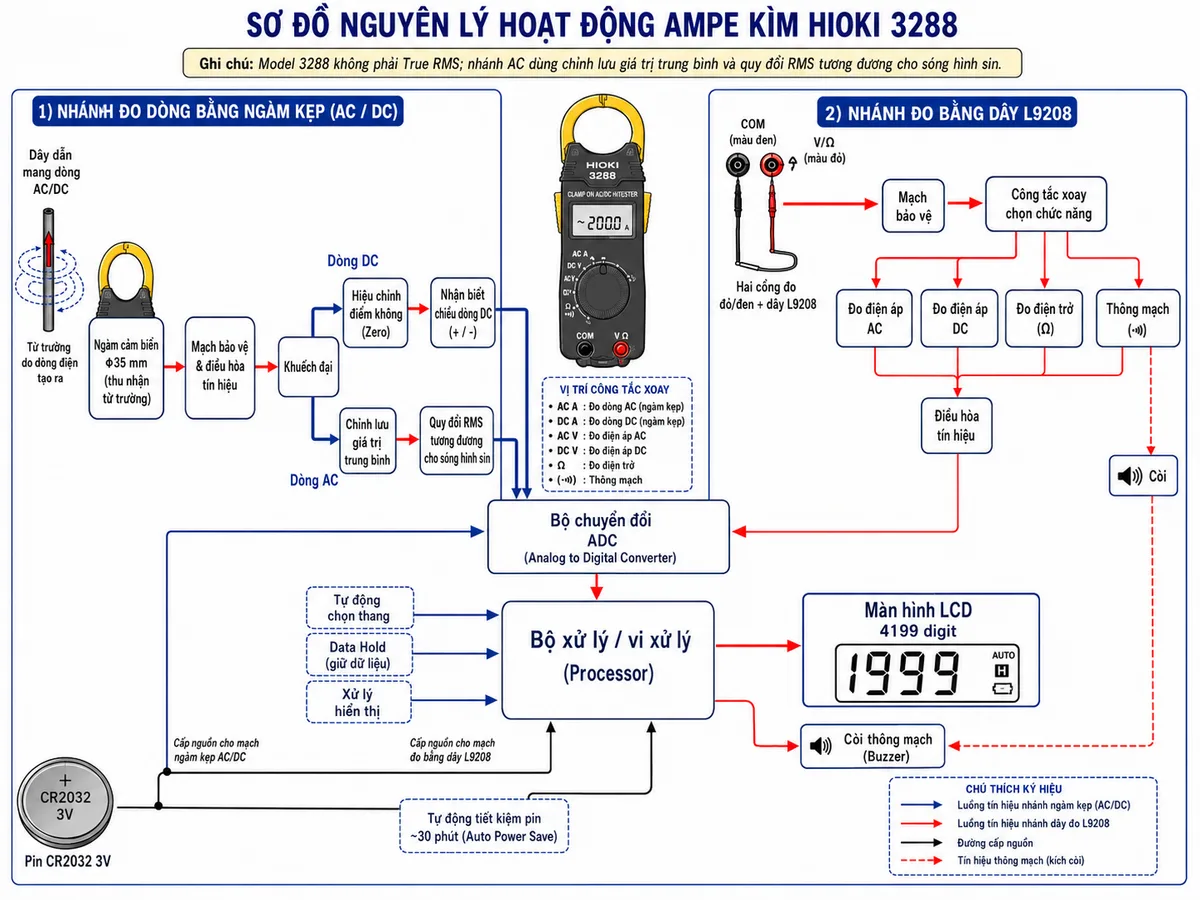

Nguyên lý đo dòng điện bằng ngàm

Khi dòng điện chạy qua dây dẫn, xung quanh dây xuất hiện từ trường có cường độ phụ thuộc vào dòng điện. Ngàm cảm biến của ampe kìm đo dòng AC/DC HIOKI thu nhận từ trường này và biến đổi thành tín hiệu điện có tỷ lệ tương ứng.

Tín hiệu được đưa qua mạch bảo vệ, điều hòa và khuếch đại trước khi chuyển đổi sang dữ liệu số. Đối với dòng DC, máy xử lý mức tín hiệu và xác định chiều dòng điện. Đối với dòng AC, model 3288 chỉnh lưu tín hiệu, tính giá trị trung bình rồi quy đổi thành giá trị RMS tương đương của dạng sóng hình sin. Kết quả cuối cùng được hiển thị trên màn hình LCD.

Do sử dụng phương pháp chỉnh lưu giá trị trung bình, HIOKI 3288 phù hợp nhất với nguồn AC có dạng sóng gần hình sin. Khi đo đầu ra biến tần, bộ điều khiển PWM hoặc tải điện tử tạo dạng sóng méo mạnh, nên cân nhắc thiết bị True RMS phù hợp với đặc tính tín hiệu cần kiểm tra.

Nguyên lý đo điện áp, điện trở và thông mạch

Ở chế độ đo điện áp, tín hiệu từ dây đo L9208 đi qua mạch bảo vệ và mạch chia áp trước khi được chuyển đổi sang dữ liệu số. Bộ xử lý xác định dải đo thích hợp và đưa kết quả lên màn hình.

Ở chế độ đo điện trở, máy sử dụng nguồn điện nội bộ để tạo tín hiệu thử nhỏ qua đối tượng đã được cách ly khỏi nguồn điện, sau đó tính điện trở dựa trên điện áp và dòng điện đo được. Với chức năng thông mạch, còi sẽ phát âm khi điện trở của đường dẫn thấp hơn ngưỡng quy định, giúp kiểm tra nhanh dây dẫn, cầu chì, tiếp điểm và mối nối.

Ứng dụng thực tế

Ampe kìm AC/DC 1000 A này phù hợp với nhiều công việc kiểm tra và bảo trì:

• Đo dòng tải tại tủ phân phối và tủ điều khiển công nghiệp.
• Kiểm tra dòng hoạt động của động cơ AC và động cơ DC.
• Đo dòng sạc, dòng xả của ắc quy và hệ thống nguồn DC.
• Kiểm tra bộ lưu điện UPS và nguồn điện dự phòng.
• Đo điện áp đầu vào, đầu ra của thiết bị điện.
• Kiểm tra điện trở cuộn dây, dây dẫn, cầu chì và tiếp điểm.
• Phát hiện dây đứt hoặc mối nối kém bằng chức năng thông mạch.
• Bảo trì hệ thống điện trong nhà máy, phương tiện giao thông và thiết bị công suất lớn.

Lưu ý khi sử dụng

• Không đo tại vị trí có cấp đo an toàn cao hơn cấp CAT được ghi trên máy và dây đo.
• Không chạm tay vượt qua gờ chắn bảo vệ trên thân ngàm khi đo mạch đang có điện.
• Chỉ kẹp một dây dẫn khi đo dòng điện.
• Thực hiện hiệu chỉnh điểm không trước khi đo dòng DC.
• Ngắt hoàn toàn nguồn điện và xác nhận mạch không còn điện trước khi đo điện trở hoặc thông mạch.
• Không đặt điện áp vào dây đo khi công tắc đang ở chế độ điện trở hoặc thông mạch.
• Tháo dây đo khỏi đối tượng trước khi chuyển công tắc xoay sang chức năng khác.
• Kiểm tra lớp cách điện của dây L9208, tình trạng ngàm và mức pin trước khi đo.

Hướng dẫn chính thức cảnh báo rằng việc đưa điện áp vào máy khi đang chọn chế độ điện trở hoặc thông mạch có thể làm hỏng thiết bị và gây nguy hiểm cho người sử dụng.

Cam kết và nơi mua Ampe kìm HIOKI 3288

Khi cần mua Ampe kìm HIOKI 3288 chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng model, đối chiếu chức năng đo, lựa chọn phụ kiện và kiểm tra khả năng đáp ứng ứng dụng thực tế.

thietbicodien cung cấp thông tin kỹ thuật minh bạch, hỗ trợ xác nhận tình trạng hàng, báo giá, phụ kiện đi kèm và chính sách bảo hành tại thời điểm đặt mua. Việc lựa chọn đúng model 3288 đặc biệt quan trọng khi người dùng cần đo cả dòng AC lẫn DC đến 1000 A nhưng không yêu cầu xử lý True RMS cho dạng sóng méo.

Câu hỏi thường gặp (FAQ)

HIOKI 3288 đo được dòng điện AC hay DC?

Máy đo được cả dòng điện AC và DC với hai dải 100,0 A và 1000 A. Khi đo DC, người sử dụng cần hiệu chỉnh điểm không trước khi kẹp dây và chú ý chiều dòng điện.

HIOKI 3288 có phải là ampe kìm True RMS không?

Không. Model 3288 sử dụng phương pháp chỉnh lưu giá trị trung bình và quy đổi RMS tương đương cho dạng sóng hình sin. Phiên bản HIOKI 3288-20 mới là model sử dụng phương pháp True RMS.

Có thể dùng HIOKI 3288 để đo đầu ra biến tần không?

Máy có thể hiển thị tín hiệu AC trong phạm vi kỹ thuật, nhưng do không phải True RMS, kết quả có thể bị ảnh hưởng khi dạng sóng đầu ra bị méo hoặc chứa nhiều thành phần chuyển mạch. Với đầu ra biến tần hoặc PWM, cần đánh giá dạng sóng và chọn thiết bị True RMS phù hợp.

HIOKI 3288 có đo điện áp và điện trở không?

Có. Khi sử dụng dây đo L9208, máy đo được điện áp DC đến 600 V, điện áp AC đến 600 V, điện trở đến 41,99 MΩ và kiểm tra thông mạch bằng còi.

Đường kính dây lớn nhất mà ngàm HIOKI 3288 có thể kẹp là bao nhiêu?

Ngàm có thể kẹp dây dẫn với đường kính tối đa 35 mm. Để giảm ảnh hưởng của vị trí dây dẫn, nên đặt dây gần tâm ngàm và bảo đảm hai đầu ngàm đóng kín.

Có được kẹp đồng thời dây pha và dây trung tính không?

Không nên kẹp đồng thời dây pha và dây trung tính khi cần đo dòng tải. Dòng điện đi và về tạo từ trường ngược chiều, khiến giá trị có thể triệt tiêu. Ngàm phải kẹp quanh một dây dẫn riêng lẻ.

Có cần ngắt điện khi đo điện trở và thông mạch không?

Có. Phải ngắt nguồn, cách ly mạch và xác nhận không còn điện áp trước khi đo điện trở hoặc thông mạch. Không được đưa điện áp vào máy khi đang chọn hai chức năng này.

HIOKI 3288 sử dụng loại pin nào?

Máy sử dụng một pin lithium CR2032 3 V. Thời gian hoạt động liên tục được công bố khoảng 60 giờ trong điều kiện không tải và máy có chức năng tự động tiết kiệm pin.
