Ampe kìm HIOKI 3288-20

1) Giới thiệu Ampe kìm HIOKI 3288-20 và nguồn gốc thương hiệu

Ampe kìm HIOKI 3288-20 là thiết bị đo điện cầm tay nhỏ gọn, kết hợp khả năng đo dòng điện bằng ngàm kẹp với các chức năng của đồng hồ vạn năng. Thiết bị hỗ trợ đo dòng AC/DC đến 1000 A, điện áp AC/DC, điện trở và kiểm tra thông mạch, phù hợp cho công việc kiểm tra, bảo trì và chẩn đoán hệ thống điện công nghiệp.

Điểm khác biệt quan trọng của model 3288-20 so với phiên bản 3288 là phương pháp đo True RMS. Nhờ đó, thiết bị có thể xác định giá trị hiệu dụng của dòng điện và điện áp xoay chiều chính xác hơn khi tín hiệu có dạng sóng không hoàn toàn hình sin.

Hioki là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và chuyên phát triển các thiết bị kiểm tra, cảm biến dòng điện cùng hệ thống đo lường phục vụ nghiên cứu, sản xuất và bảo trì điện. HIOKI 3288-20 được sản xuất tại Nhật Bản, hướng đến người dùng cần một thiết bị đo dòng lớn nhưng vẫn nhẹ, mỏng và thuận tiện mang theo.

2) Ưu điểm và tính năng nổi bật của HIOKI 3288-20

• Đo dòng AC và DC đến 1000 A bằng ngàm kẹp, không cần cắt dây hoặc đấu nối ampe kế nối tiếp vào mạch.
• Sử dụng phương pháp True RMS cho phép đo dòng điện và điện áp AC có dạng sóng méo trong giới hạn hệ số đỉnh của thiết bị.
• Ngàm kẹp có thể đo dây dẫn đường kính tối đa 35 mm, phù hợp với cáp nguồn, dây động lực và thanh dẫn có kích thước tương ứng.
• Tích hợp các chức năng đo điện áp AC/DC, đo điện trở và kiểm tra thông mạch có còi báo.
• Hai thang đo dòng 100 A và 1000 A đáp ứng từ kiểm tra tải điện thông thường đến các hệ thống có dòng vận hành lớn.
• Có chức năng tự động chọn thang đo và cho phép chuyển sang chọn thang thủ công khi cần theo dõi một dải đo cố định.
• Chức năng Data Hold giữ kết quả trên màn hình, thuận tiện khi đo tại tủ điện hoặc vị trí khó quan sát.
• Chức năng hiệu chỉnh điểm không dành cho phép đo dòng DC giúp bù ảnh hưởng từ dư của cảm biến trước khi đo.
• Màn hình LCD hiển thị tối đa 4199 số đếm, tốc độ cập nhật khoảng 2,5 lần mỗi giây.
• Thiết kế thân máy mỏng 16 mm, khối lượng khoảng 150 g, thuận tiện mang theo trong túi dụng cụ bảo trì.
• Tự động tiết kiệm pin khi thiết bị không được thao tác trong khoảng 30 phút.
• Đáp ứng cấp đo CAT III 600 V đối với ngàm đo dòng và CAT III 300 V đối với đầu vào đo điện áp.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Phương pháp đo AC	True RMS
Thang đo dòng AC	100,0 A và 1000 A; dải tần 10 Hz đến 500 Hz
Độ chính xác cơ bản dòng AC	±1,5% giá trị đọc ±5 số tại 45 Hz đến 66 Hz
Thang đo dòng DC	100,0 A và 1000 A
Độ chính xác cơ bản dòng DC	±1,5% giá trị đọc ±5 số
Điện áp AC	4,199 V đến 600 V, 4 thang; 30 Hz đến 500 Hz
Độ chính xác cơ bản điện áp AC	±2,3% giá trị đọc ±8 số
Điện áp DC	419,9 mV đến 600 V, 5 thang
Độ chính xác cơ bản điện áp DC	±1,3% giá trị đọc ±4 số
Điện trở	419,9 Ω đến 41,99 MΩ, 6 thang
Thông mạch	Còi phát âm khi điện trở xấp xỉ 50 Ω ±40 Ω hoặc thấp hơn
Đường kính dây dẫn đo được	Tối đa 35 mm
Màn hình	LCD, tối đa 4199 số đếm; cập nhật khoảng 2,5 lần/giây
Chức năng hỗ trợ	Data Hold, tự động chọn thang, chọn thang thủ công, tự động tiết kiệm pin, hiệu chỉnh điểm không khi đo dòng DC
Cấp đo an toàn	CAT III 600 V đối với ngàm; CAT III 300 V đối với đầu vào đo điện áp
Nguồn cấp	1 pin lithium CR2032, điện áp 3 V DC
Thời gian sử dụng liên tục	Khoảng 35 giờ trong điều kiện không tải
Kích thước	Khoảng 57 × 180 × 16 mm
Khối lượng	Khoảng 150 g

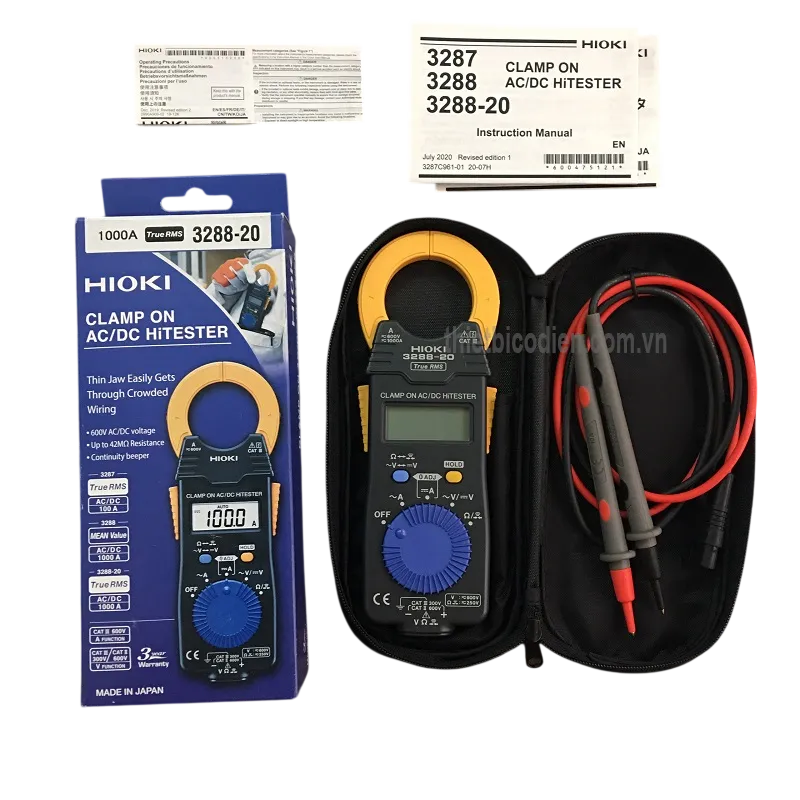

Phụ kiện tiêu chuẩn	Pin CR2032, dây đo L9208, túi đựng 9398 và tài liệu hướng dẫn

3) Chức năng, nguyên lý hoạt động và ứng dụng

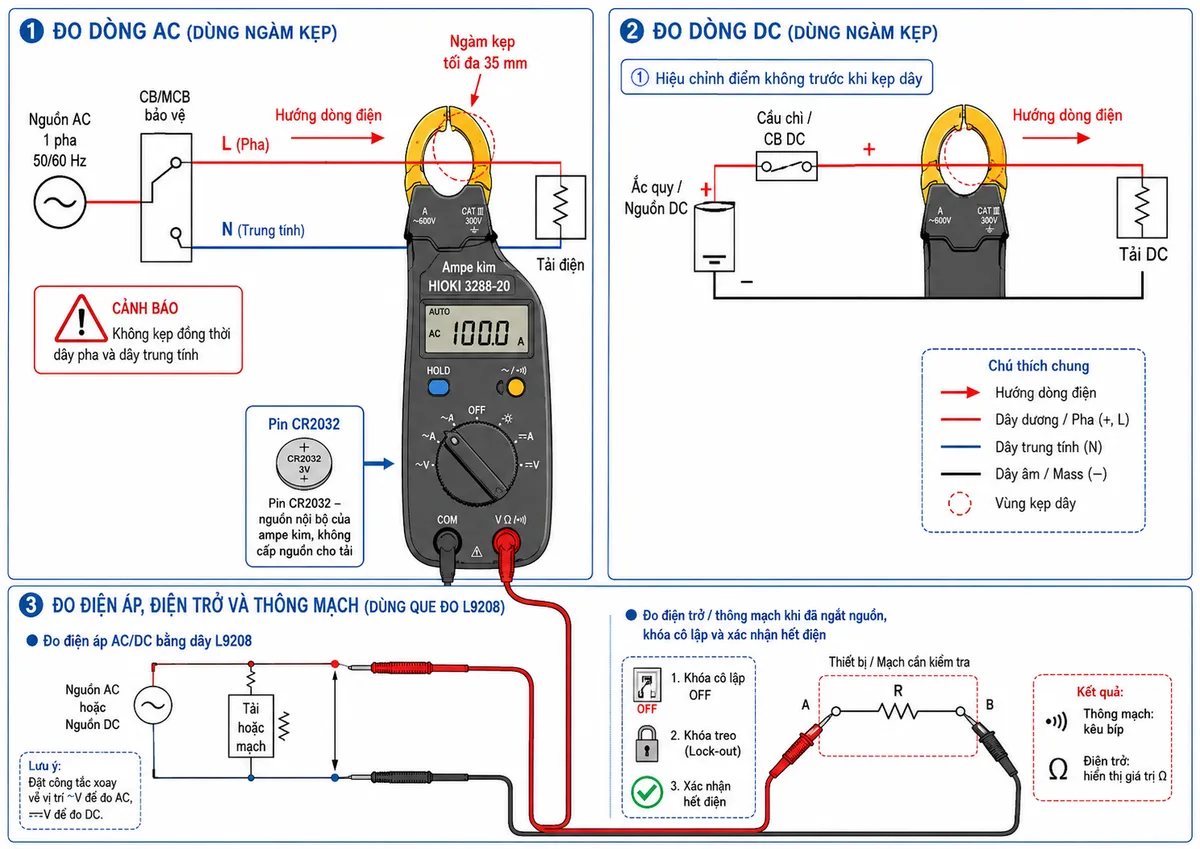

Cách kết nối khi đo dòng điện, điện áp và thông mạch

Khi đo dòng điện, người dùng chọn chức năng AC A hoặc DC A rồi kẹp ngàm của HIOKI 3288-20 quanh một dây dẫn riêng lẻ. Không kẹp đồng thời cả dây pha và dây trung tính vì từ trường của hai dòng điện ngược chiều có thể triệt tiêu, khiến kết quả hiển thị gần bằng không.

Đối với dòng DC, cần đóng hoàn toàn ngàm, không kẹp dây và thực hiện hiệu chỉnh điểm không trước khi đo. Sau đó đặt dây dẫn gần tâm ngàm và chú ý chiều dòng điện theo ký hiệu chỉ hướng trên cảm biến để xác định đúng dấu của kết quả.

Khi đo điện áp, dây đo L9208 được cắm vào cổng đo trên thiết bị; que đỏ kết nối với điểm có điện thế cao hơn hoặc cực dương, que đen kết nối với trung tính, điểm tham chiếu hoặc cực âm. Phép đo điện trở và thông mạch chỉ được thực hiện sau khi đã cô lập nguồn, khóa thiết bị đóng cắt và xác nhận mạch không còn điện.

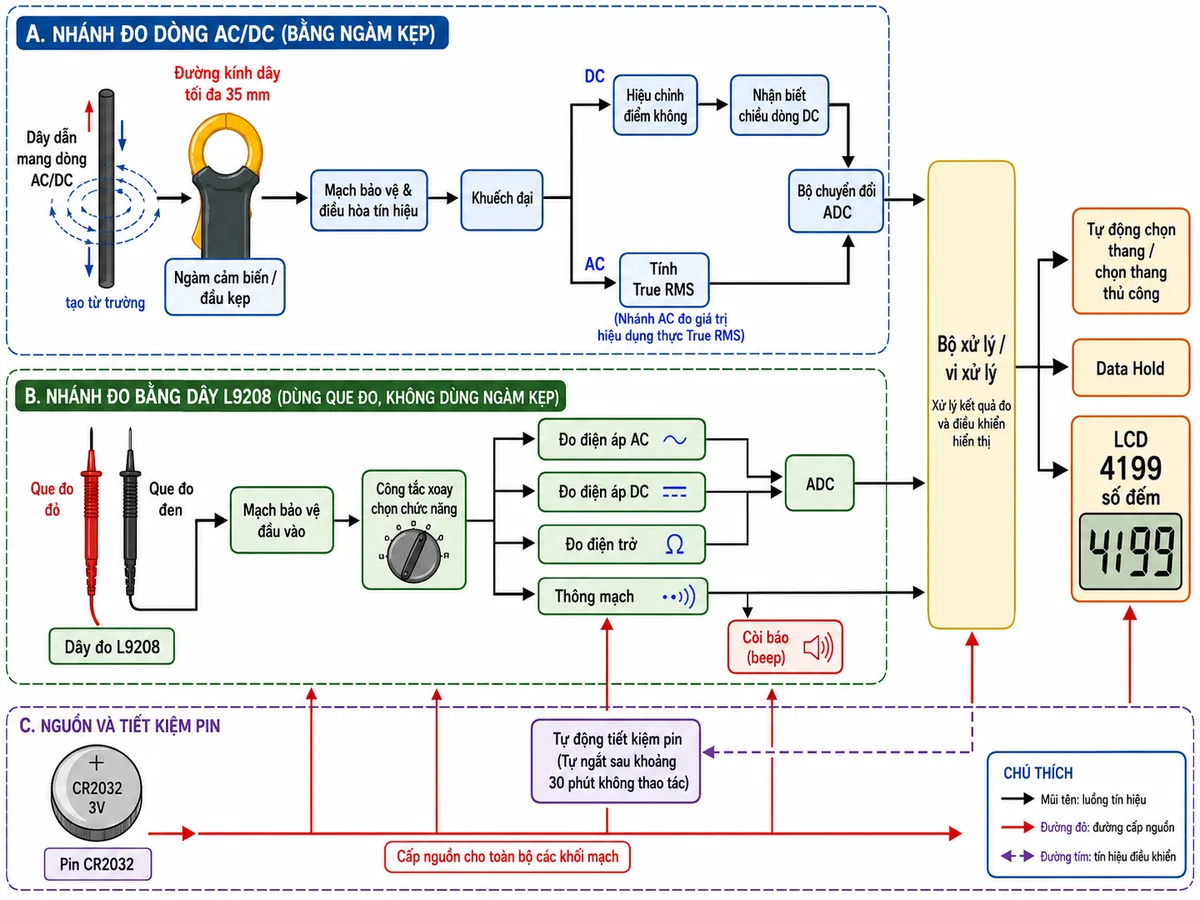

Nguyên lý đo dòng AC/DC và True RMS

Dòng điện chạy qua dây dẫn tạo ra từ trường bao quanh dây. Khi dây được đặt trong ngàm, cảm biến từ trường bên trong thiết bị thu nhận cường độ và chiều của từ trường rồi chuyển đổi thành tín hiệu điện tỷ lệ với dòng điện cần đo.

Ở chế độ đo dòng DC, tín hiệu cảm biến được hiệu chỉnh điểm không, khuếch đại và xử lý để xác định trị số cũng như chiều dòng điện. Ở chế độ đo dòng AC, tín hiệu được đưa qua mạch tính giá trị hiệu dụng thực True RMS. Giá trị này được xác định từ năng lượng tương đương của tín hiệu thay vì chỉ lấy giá trị trung bình rồi quy đổi theo dạng sóng hình sin.

Tín hiệu sau xử lý được chuyển đổi sang dữ liệu số, đưa đến bộ xử lý để lựa chọn thang đo, kiểm soát trạng thái quá thang và hiển thị trên LCD. Người dùng có thể giữ kết quả bằng nút HOLD để đọc lại sau khi đưa thiết bị ra khỏi vị trí đo.

Ở chế độ đo điện áp, điện trở hoặc thông mạch, tín hiệu đi vào từ dây đo L9208 qua mạch bảo vệ đầu vào và mạch điều hòa tín hiệu. Bộ chuyển đổi và vi xử lý tính toán đại lượng tương ứng; riêng chế độ thông mạch sẽ kích hoạt còi khi điện trở đo được thấp hơn ngưỡng quy định.

Ứng dụng thực tế

• Kiểm tra dòng sạc và dòng phóng của ắc quy UPS, bộ nguồn dự phòng và hệ thống lưu trữ điện.
• Đo dòng vận hành của động cơ DC, động cơ kéo, thiết bị dùng nguồn một chiều và hệ thống điện phương tiện.
• Kiểm tra dòng tải của động cơ, máy bơm, quạt, máy nén và các thiết bị điện AC.
• Đo điện áp tại tủ phân phối, bộ nguồn điều khiển, bộ sạc và mạch điện công nghiệp.
• Kiểm tra dây dẫn, cầu chì, tiếp điểm, cuộn dây và phát hiện mạch bị đứt bằng chức năng thông mạch.
• Phục vụ kỹ thuật viên bảo trì điện, cơ điện, tự động hóa, năng lượng, giao thông và dịch vụ sửa chữa thiết bị.

Lưu ý khi sử dụng

• Chỉ kẹp một dây dẫn tại mỗi lần đo dòng và đặt dây gần tâm ngàm để giảm sai số do vị trí.
• Thực hiện hiệu chỉnh điểm không trước mỗi phép đo dòng DC, đặc biệt sau khi thay đổi hướng đặt máy hoặc môi trường từ trường.
• Không đo vượt quá 1000 A AC/DC hoặc vượt quá điện áp đầu vào cho phép của thiết bị.
• Không thực hiện phép đo điện trở hoặc thông mạch trên mạch đang mang điện.
• Chọn đúng chức năng trên công tắc xoay trước khi kết nối que đo với mạch.
• Không thao tác phía trên gờ chắn an toàn của ngàm khi đo trên dây dẫn đang mang điện.
• Ngừng sử dụng khi ngàm không đóng kín, dây đo bị nứt, đầu dò hư hỏng hoặc màn hình xuất hiện cảnh báo pin yếu.

4) Cam kết và nơi mua Ampe kìm HIOKI 3288-20 chính hãng

Khi lựa chọn ampe kìm Hioki chính hãng, người mua cần kiểm tra đúng mã 3288-20 True RMS, phụ kiện đi kèm, tình trạng ngàm cảm biến, dây đo và thông tin bảo hành. Việc chọn đúng model giúp tránh nhầm lẫn với HIOKI 3288 sử dụng phương pháp chỉnh lưu giá trị trung bình.

Khách hàng có nhu cầu mua Ampe kìm HIOKI 3288-20 chính hãng có thể liên hệ thietbicodien để được tư vấn đúng sản phẩm, kiểm tra cấu hình phụ kiện, nhận báo giá và hỗ trợ lựa chọn thiết bị đo phù hợp với hệ thống điện thực tế.

Câu hỏi thường gặp (FAQ)

HIOKI 3288-20 đo được dòng AC hay DC?

HIOKI 3288-20 đo được cả dòng AC và dòng DC với hai thang 100 A và 1000 A. Thiết bị cũng hỗ trợ đo điện áp AC/DC, điện trở và kiểm tra thông mạch.

HIOKI 3288-20 có phải là ampe kìm True RMS không?

Có. Model 3288-20 sử dụng phương pháp đo True RMS cho dòng điện và điện áp AC. Đây cũng là điểm khác biệt chính giữa 3288-20 và phiên bản HIOKI 3288 chỉnh lưu giá trị trung bình.

Ngàm của HIOKI 3288-20 kẹp được dây lớn bao nhiêu?

Ngàm cảm biến có thể kẹp dây dẫn đường kính tối đa 35 mm. Dây nên được đặt gần tâm ngàm và ngàm phải đóng kín hoàn toàn trong quá trình đo.

Có thể kẹp đồng thời dây pha và dây trung tính không?

Không nên kẹp đồng thời cả dây pha và dây trung tính khi đo dòng tải. Dòng điện ngược chiều trong hai dây tạo ra từ trường đối nghịch và có thể làm kết quả đo gần bằng không.

Tại sao phải hiệu chỉnh điểm không trước khi đo dòng DC?

Hiệu chỉnh điểm không giúp bù từ dư trong cảm biến và sự trôi của giá trị hiển thị theo thời gian. Thao tác này cần được thực hiện khi ngàm không kẹp dây và không có dòng điện đi qua cảm biến.

HIOKI 3288-20 có đo được điện trở và thông mạch không?

Có. Thiết bị đo điện trở đến 41,99 MΩ và có chế độ thông mạch bằng còi báo. Trước khi sử dụng hai chức năng này, mạch phải được ngắt điện và xác nhận không còn điện áp.

HIOKI 3288-20 sử dụng loại pin nào?

Thiết bị sử dụng một pin lithium dạng đồng xu CR2032, điện áp 3 V DC. Thời gian hoạt động liên tục theo điều kiện công bố của nhà sản xuất vào khoảng 35 giờ khi không tải.

HIOKI 3288-20 phù hợp với những công việc nào?

Sản phẩm phù hợp cho bảo trì tủ điện, kiểm tra động cơ, đo tải AC/DC, kiểm tra ắc quy UPS, bộ nguồn dự phòng, hệ thống sạc và các thiết bị điện công nghiệp có dòng làm việc lớn.
