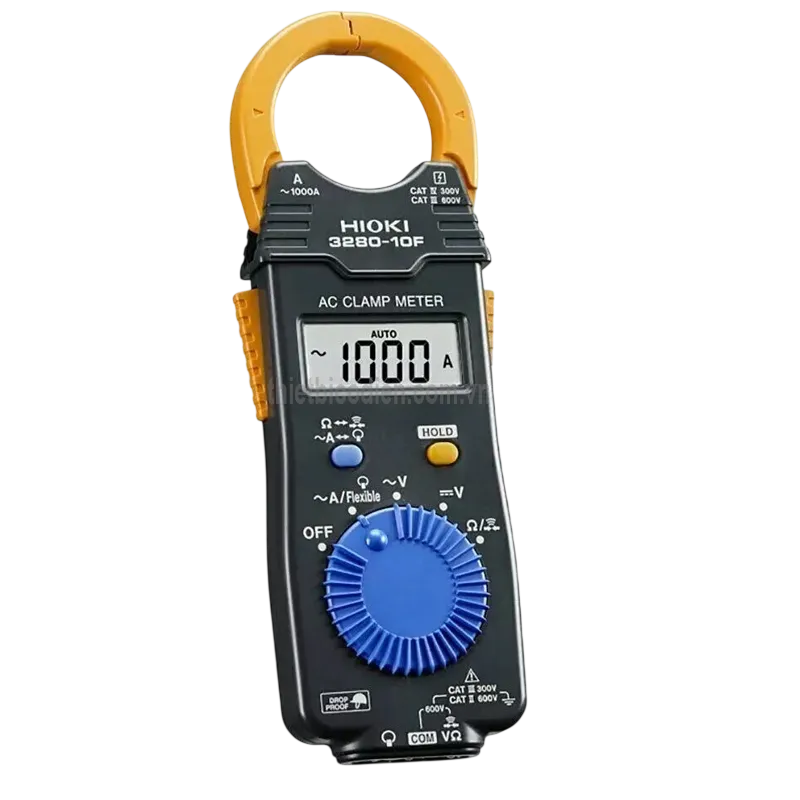

Ampe kìm HIOKI 3280-10F

Ampe kìm HIOKI 3280-10F – giới thiệu và nguồn gốc thương hiệu

Ampe kìm HIOKI 3280-10F là thiết bị đo điện cầm tay chuyên dụng để kiểm tra dòng điện xoay chiều mà không cần ngắt hoặc tháo dây dẫn khỏi mạch. Bên cạnh chức năng đo dòng bằng kìm, thiết bị còn hỗ trợ đo điện áp AC/DC, điện trở và kiểm tra thông mạch, đáp ứng tốt nhu cầu lắp đặt, kiểm tra và bảo trì hệ thống điện.

Sản phẩm mang model 3280-10F, thuộc thương hiệu HIOKI và có xuất xứ Nhật Bản. Thiết kế thân máy mỏng, trọng lượng nhẹ và ngàm kìm nhỏ gọn giúp kỹ thuật viên thao tác thuận tiện trong tủ điện, hộp đấu nối hoặc khu vực có mật độ dây dẫn cao.

Thương hiệu thiết bị đo điện HIOKI của Nhật Bản

HIOKI E.E. Corporation được thành lập tại Nhật Bản từ năm 1935 và chuyên phát triển, sản xuất thiết bị đo lường điện. Trụ sở của hãng đặt tại Ueda, tỉnh Nagano. Các dòng máy đo hiện trường của HIOKI được ứng dụng trong thi công điện, bảo trì nhà máy, kiểm tra thiết bị, nghiên cứu và quản lý năng lượng.

Trong dòng ampe kìm nhỏ gọn của hãng, HIOKI 3280-10F nổi bật nhờ khả năng kết hợp chức năng đo dòng và các phép đo cơ bản của đồng hồ vạn năng trong một thiết bị có thể mang theo hằng ngày.

Ưu điểm và tính năng nổi bật của HIOKI 3280-10F

• Đo dòng AC bằng phương pháp kẹp không tiếp xúc trực tiếp với lõi dẫn điện, hạn chế việc phải tháo dây hoặc đấu nối ampe kế nối tiếp vào mạch.
• Thân máy mỏng, ngàm kìm gọn và cơ cấu đóng mở thuận tiện khi làm việc trong tủ điện chật hẹp.
• Tích hợp đo điện áp AC, điện áp DC, điện trở và kiểm tra thông mạch trên cùng một thiết bị.
• Hỗ trợ giữ dữ liệu Data Hold, giúp đọc kết quả sau khi đưa máy ra khỏi vị trí khó quan sát.
• Có chức năng tự động tiết kiệm pin, phù hợp với công việc kiểm tra hiện trường thường xuyên.
• Thiết kế chịu va đập và làm việc trong dải nhiệt độ rộng, thích hợp với môi trường công nghiệp.
• Có thể kết nối cảm biến dòng mềm CT6280 để đo dây dẫn lớn, bó cáp hoặc vị trí mà ngàm kìm thông thường khó tiếp cận.

Thông số kỹ thuật Ampe kìm HIOKI 3280-10F

Thông số	Giá trị
Phương pháp đo AC	Chỉnh lưu giá trị trung bình, hiển thị giá trị tương đương RMS
Dải đo dòng AC bằng ngàm kìm	42,00 A / 420,0 A / 1000 A
Dải tần đo dòng AC	50 Hz đến 60 Hz
Độ chính xác cơ bản khi đo dòng AC	±1,5% giá trị đọc ±5 chữ số
Đo dòng với cảm biến CT6280 tùy chọn	Dải 420,0 A / 4200 A; phạm vi hiển thị đến 4199 A
Độ chính xác khi sử dụng CT6280	±3,0% giá trị đọc ±5 chữ số
Dải đo điện áp AC	4,199 V đến 600 V, 4 thang đo
Dải tần đo điện áp AC	45 Hz đến 500 Hz
Độ chính xác cơ bản điện áp AC	±1,8% giá trị đọc ±7 chữ số
Dải đo điện áp DC	419,9 mV đến 600 V, 5 thang đo
Độ chính xác cơ bản điện áp DC	±1,0% giá trị đọc ±3 chữ số
Dải đo điện trở	419,9 Ω đến 41,99 MΩ, 6 thang đo
Độ chính xác cơ bản điện trở	±2,0% giá trị đọc ±4 chữ số
Kiểm tra thông mạch	Còi báo tại ngưỡng 50 Ω ±40 Ω trở xuống
Màn hình	LCD, tối đa 4199 số đếm
Tốc độ cập nhật hiển thị	Khoảng 400 ms
Đường kính dây dẫn kẹp được	Tối đa 33 mm
Cấp an toàn của ngàm kìm	CAT IV 300 V, CAT III 600 V
Cấp an toàn của đầu đo điện áp	CAT III 300 V
Nhiệt độ làm việc	−25 °C đến 65 °C; thang 40 MΩ sử dụng đến 40 °C
Cấp bảo vệ	IP40 khi bảo quản
Khả năng chịu rơi	Chịu rơi từ độ cao 1 m xuống nền bê tông
Chức năng hỗ trợ	Data Hold, chọn thang tự động hoặc thủ công, tự động tiết kiệm pin, cảnh báo pin yếu
Nguồn cấp	1 pin lithium CR2032, 3 V DC
Thời gian sử dụng liên tục	Khoảng 120 giờ trong chế độ đo dòng AC, không tải
Kích thước	57 × 175 × 16 mm
Khối lượng	Khoảng 100 g, bao gồm pin
Phụ kiện tiêu chuẩn	Dây đo L9208, túi đựng 9398, pin CR2032 và tài liệu hướng dẫn
Cảm biến dòng tùy chọn	AC Flexible Current Sensor CT6280

Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI 3280-10F

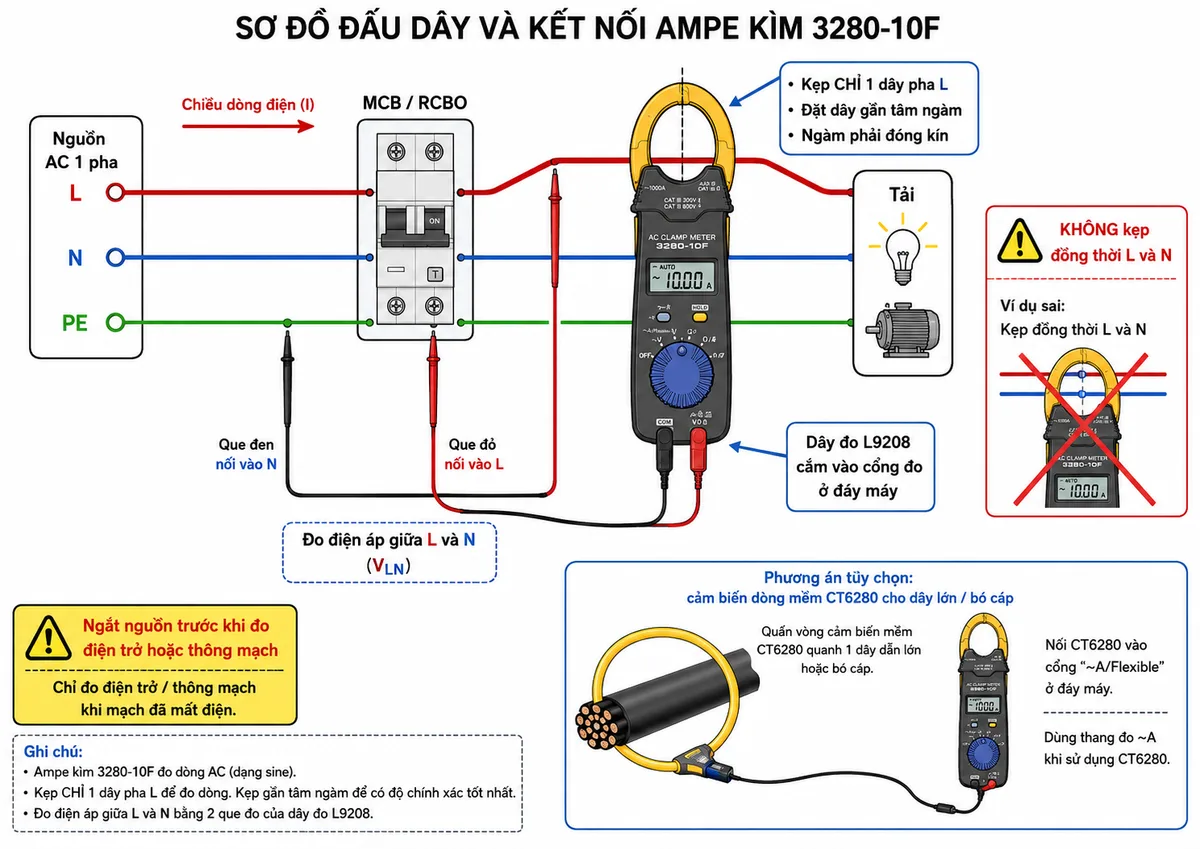

Cách kết nối và đo dòng điện AC

Khi đo dòng điện, người dùng chọn chức năng đo dòng AC rồi mở ngàm và kẹp quanh duy nhất một dây dẫn của mạch, chẳng hạn dây pha cấp từ thiết bị bảo vệ đến tải. Dây dẫn nên được đặt gần tâm ngàm và hai đầu ngàm phải khép kín hoàn toàn để giảm sai số.

Không kẹp đồng thời dây pha và dây trung tính của cùng một mạch. Dòng điện chạy theo hai chiều ngược nhau sẽ tạo ra các từ trường triệt tiêu, khiến kết quả hiển thị gần bằng không hoặc không phản ánh đúng dòng tải.

Khi đo điện áp, đầu cắm của dây đo L9208 được kết nối với cổng đo ở đáy máy. Đầu đo màu đen và màu đỏ được đặt vào hai điểm cần kiểm tra, chẳng hạn giữa pha và trung tính ở phía sau MCB hoặc RCBO. Khi đo điện trở và thông mạch, phải cô lập nguồn, kiểm tra mạch đã hết điện và xả hết điện tích còn lưu trong tụ điện trước khi kết nối dây đo.

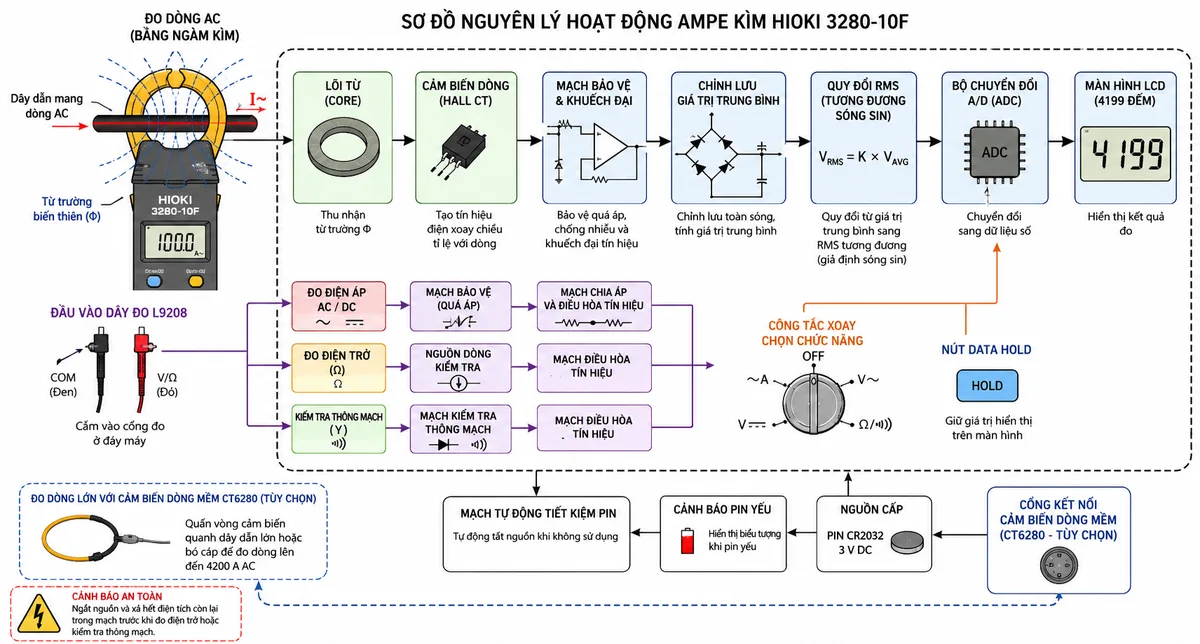

Nguyên lý đo dòng bằng ngàm cảm biến

Khi dòng điện xoay chiều chạy qua dây dẫn, xung quanh dây sẽ hình thành từ trường biến thiên. Lõi từ của ngàm kìm thu nhận từ trường này và biến đổi thành tín hiệu điện tỷ lệ với dòng điện trong dây. Nhờ đó, ampe kìm đo dòng AC có thể xác định dòng tải mà không cần tiếp xúc với phần kim loại mang điện và không phải mở mạch.

Tín hiệu từ cảm biến được đưa qua mạch khuếch đại và xử lý. HIOKI 3280-10F sử dụng phương pháp chỉnh lưu trung bình: tín hiệu AC được chỉnh lưu, lấy giá trị trung bình, sau đó quy đổi thành giá trị RMS tương đương dựa trên giả định dạng sóng hình sin. Kết quả được chuyển đổi sang dữ liệu số và hiển thị trên màn hình LCD.

Phương pháp này cho kết quả phù hợp khi đo nguồn và tải có dạng sóng gần hình sin. Với dòng điện bị méo mạnh do biến tần, bộ nguồn chuyển mạch hoặc tải phi tuyến, kết quả của máy đo chỉnh lưu trung bình có thể khác giá trị RMS thực. Trong trường hợp đó, nên sử dụng ampe kìm True RMS phù hợp với dạng sóng cần đo.

Ở chế độ đo điện áp, điện trở hoặc thông mạch, tín hiệu đi vào máy qua dây đo L9208. Mạch bảo vệ đầu vào, mạch chia áp hoặc nguồn kiểm tra điện trở sẽ xử lý tín hiệu trước khi bộ chuyển đổi số tính toán và đưa kết quả lên màn hình. Nút Hold giữ nguyên giá trị hiển thị, trong khi mạch quản lý nguồn tự động giảm tiêu hao pin khi máy không được sử dụng.

Ứng dụng thực tế

Ampe kìm đo dòng AC HIOKI phù hợp để kiểm tra dòng tải tại tủ điện phân phối, nhánh cấp điện, máy bơm, động cơ, quạt, hệ thống điều hòa, thiết bị chiếu sáng và máy móc công nghiệp. Kỹ thuật viên có thể nhanh chóng so sánh dòng điện thực tế giữa các nhánh, phát hiện tải bất thường hoặc đánh giá tình trạng vận hành của thiết bị.

Chức năng đo điện áp hỗ trợ kiểm tra nguồn cấp, sụt áp và xác nhận điện áp tại đầu vào thiết bị. Chức năng đo điện trở và thông mạch hữu ích khi kiểm tra dây dẫn, cầu chì, tiếp điểm, công tắc và các mối nối sau khi hệ thống đã được ngắt điện an toàn.

Với thiết kế nhỏ gọn, sản phẩm đặc biệt phù hợp cho thợ điện, kỹ sư bảo trì, nhân viên vận hành tòa nhà, kỹ thuật viên cơ điện, đơn vị thi công tủ điện và bộ phận bảo trì nhà máy cần một thiết bị đo cơ bản có thể mang theo thường xuyên.

Lưu ý khi sử dụng

• Kiểm tra thân máy, ngàm kìm và lớp cách điện của dây đo trước mỗi lần sử dụng.
• Chọn chức năng và cấp đo phù hợp trước khi tiếp xúc với mạch điện.
• Không sử dụng thiết bị trên hệ thống vượt quá cấp an toàn đo lường được nhà sản xuất quy định.
• Giữ tay phía sau phần chắn bảo vệ của đầu đo và không chạm vào dây dẫn trần đang mang điện.
• Chỉ đo điện trở hoặc thông mạch khi mạch đã được cô lập hoàn toàn khỏi nguồn điện.
• Không để vật lạ, bụi bẩn hoặc hư hỏng cơ khí làm ngàm kìm không thể khép kín.
• Việc đo trên hệ thống điện đang vận hành phải do người có chuyên môn thực hiện và sử dụng đầy đủ phương tiện bảo hộ phù hợp.

Cam kết và nơi mua Ampe kìm HIOKI 3280-10F chính hãng

Để mua Ampe kìm HIOKI 3280-10F chính hãng, khách hàng có thể đặt hàng trực tiếp tại thietbicodien. Sản phẩm được tư vấn theo đúng mã hàng, nhu cầu đo dòng, môi trường sử dụng và yêu cầu an toàn của từng hệ thống điện.

thietbicodien hỗ trợ khách hàng kiểm tra cấu hình sản phẩm, lựa chọn cảm biến CT6280 khi cần đo dây dẫn lớn và hướng dẫn sử dụng thiết bị đúng chức năng. Khi nhận hàng, khách hàng nên đối chiếu model, phụ kiện tiêu chuẩn, tình trạng niêm phong và hồ sơ đi kèm để bảo đảm sản phẩm đúng yêu cầu đặt mua.

Câu hỏi thường gặp (FAQ) về HIOKI 3280-10F

HIOKI 3280-10F đo được dòng AC hay dòng DC?

HIOKI 3280-10F sử dụng ngàm kìm để đo dòng điện xoay chiều. Thiết bị không có chức năng đo dòng DC bằng ngàm, nhưng có thể đo điện áp DC thông qua dây đo L9208.

Có cần cắt hoặc tháo dây khi đo dòng điện không?

Không. Người dùng chỉ cần mở ngàm và kẹp quanh một dây dẫn riêng lẻ. Đây là ưu điểm chính của ampe kìm đo dòng không cần ngắt mạch, giúp thao tác kiểm tra nhanh hơn so với ampe kế đấu nối tiếp.

Có thể kẹp đồng thời dây pha và dây trung tính không?

Không nên kẹp đồng thời hai dây này khi đo dòng tải. Từ trường do dòng điện trên dây pha và dây trung tính tạo ra có chiều ngược nhau nên có thể triệt tiêu lẫn nhau, làm kết quả không chính xác.

HIOKI 3280-10F có phải là ampe kìm True RMS không?

Không. Model này sử dụng phương pháp chỉnh lưu giá trị trung bình và quy đổi sang RMS tương đương. Thiết bị phù hợp với dạng sóng gần hình sin; đối với dạng sóng méo do biến tần hoặc tải phi tuyến, nên cân nhắc máy đo True RMS.

Cảm biến CT6280 có đi kèm HIOKI 3280-10F không?

CT6280 là cảm biến dòng mềm tùy chọn và không thuộc bộ phụ kiện tiêu chuẩn của model đơn lẻ. Phụ kiện này được sử dụng khi cần đo dây dẫn lớn, bó cáp hoặc khu vực ngàm kìm khó tiếp cận.

Máy có thể dùng để kiểm tra dây điện bị đứt không?

Có. Chức năng kiểm tra thông mạch phát còi khi điện trở giữa hai điểm đủ thấp. Trước khi kiểm tra, phải ngắt nguồn, xác nhận mạch đã hết điện và xả điện tích còn lưu trong thiết bị.

Data Hold trên HIOKI 3280-10F dùng để làm gì?

Data Hold giữ nguyên kết quả đang hiển thị trên màn hình. Chức năng này hữu ích khi vị trí kẹp dây khó quan sát hoặc người dùng cần đưa máy ra khỏi tủ điện trước khi đọc và ghi lại kết quả.
