Ampe kìm HIOKI CM3286

Giới thiệu Ampe kìm HIOKI CM3286 và nguồn gốc thương hiệu

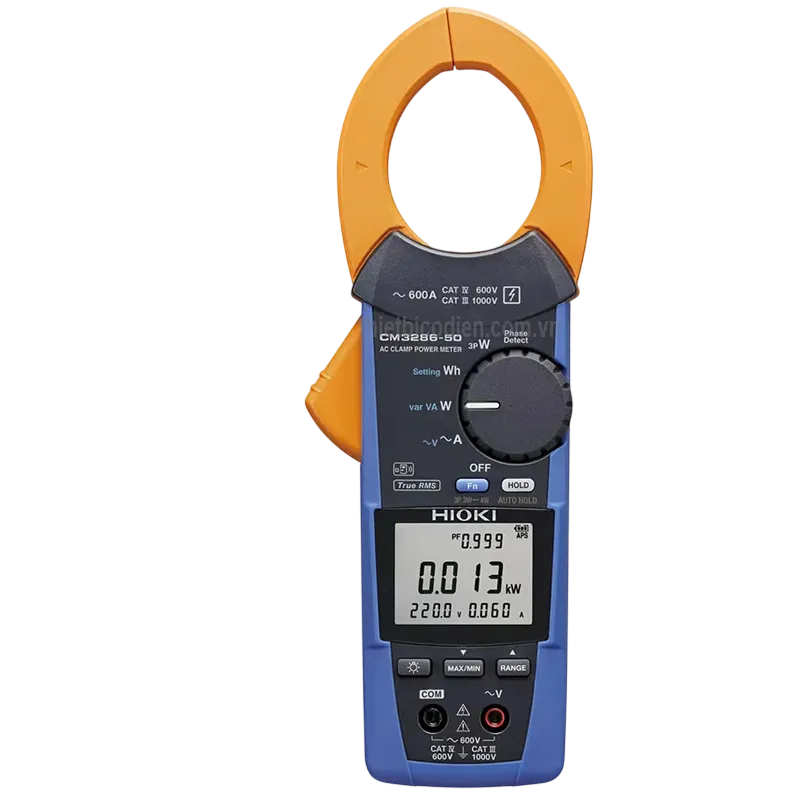

Ampe kìm HIOKI CM3286 là thiết bị cầm tay chuyên dùng để kiểm tra dòng điện, điện áp và các đại lượng công suất trên hệ thống điện xoay chiều. Khác với ampe kìm thông thường chỉ tập trung vào dòng điện, sản phẩm còn hỗ trợ đo công suất tác dụng, công suất biểu kiến, công suất phản kháng, hệ số công suất, góc pha, tần số, giá trị đỉnh, điện năng tích lũy và thứ tự pha.

Hioki là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập năm 1935 và có trụ sở tại Ueda, tỉnh Nagano. Hãng phát triển nhiều dòng thiết bị phục vụ nghiên cứu, sản xuất, kiểm tra an toàn điện và bảo trì hệ thống công nghiệp. Sản phẩm CM3286 có xuất xứ Nhật Bản theo thông tin sản phẩm được cung cấp.

Hioki hiện xếp CM3286 vào nhóm sản phẩm đã ngừng sản xuất và đề xuất CM3286-50 làm model kế nhiệm. Vì vậy, khi đặt mua CM3286, người dùng nên kiểm tra kỹ tình trạng tồn kho, phụ kiện đi kèm và nguồn gốc hàng hóa.

Ưu điểm và tính năng nổi bật của HIOKI CM3286

• Đo công suất AC bằng ampe kìm, giúp kiểm tra tải mà không cần tháo dây dẫn để mắc nối tiếp thiết bị đo dòng.
• Sử dụng phương pháp True RMS với lấy mẫu kỹ thuật số, phù hợp hơn khi đo các dạng sóng bị biến dạng so với thiết bị chỉnh lưu giá trị trung bình.
• Hiển thị đồng thời đại lượng chính và các đại lượng liên quan, hỗ trợ người vận hành đánh giá nhanh điện áp, dòng điện, công suất và hệ số công suất trên cùng màn hình.
• Đo được công suất tác dụng W, công suất biểu kiến VA, công suất phản kháng var, hệ số công suất PF và góc pha giữa điện áp với dòng điện.
• Hỗ trợ đo điện năng Wh một pha và chức năng đối chiếu với chỉ số công tơ điện.
• Có hướng dẫn kết nối mạch nhiều pha ngay trên màn hình, giảm nhầm lẫn khi thay đổi vị trí kẹp và dây đo.
• Tích hợp MAX, MIN, AVG, PEAK, giữ giá trị thủ công và Auto Hold khi kết quả đã ổn định.
• Cảnh báo bằng còi và đèn nền đỏ khi phát hiện đầu vào bất thường hoặc kết quả cho thấy khả năng kết nối sai.
• Ngàm kẹp lớn, thao tác công tắc xoay bằng một tay và màn hình có đèn nền, thích hợp cho công việc tại tủ điện hoặc khu vực thiếu sáng.

Các đặc tính dưới đây được tổng hợp từ catalogue và hướng dẫn sử dụng chính thức dành cho CM3286.

Hạng mục	Thông tin kỹ thuật
Loại mạch đo	Mạch một pha; mạch ba pha cân bằng không méo; hỗ trợ quy trình đo tuần tự đối với tải ba pha không cân bằng
Phương pháp đo	True RMS bằng lấy mẫu kỹ thuật số
Dải đo dòng điện AC	0,060 A đến 600,0 A; 3 thang đo
Dải đo điện áp AC	80,0 V đến 600,0 V
Công suất tác dụng một pha	0,005 kW đến 360,0 kW
Công suất ba pha ba dây cân bằng	0,020 kW đến 623,5 kW
Công suất ba pha bốn dây cân bằng	0,040 kW đến 1080 kW
Các đại lượng công suất	Công suất tác dụng W, công suất biểu kiến VA, công suất phản kháng var, hệ số công suất và góc pha
Dải đo tần số	45,0 Hz đến 999,9 Hz
Dải hiển thị hệ số công suất	-1,000 đến 1,000
Dải hiển thị góc pha	Sớm pha -180,0° đến trễ pha 179,9°; xác định theo điểm qua zero
Chức năng bổ sung	PEAK, phát hiện thứ tự pha, MAX/MIN/AVG, Auto Hold, đo điện năng tác dụng một pha và đối chiếu công tơ
Đường kính dây dẫn kẹp được	Tối đa 46 mm
Cấp an toàn đo lường	CAT IV 600 V; CAT III 1000 V
Cấp bảo vệ	Phần tay cầm ngoại trừ cần mở ngàm: IP54; ngàm, gờ chắn và cần mở ngàm: IP50
Nhiệt độ vận hành	-25°C đến 65°C
Nguồn cấp cho thiết bị	2 pin kiềm LR03, điện áp danh định 1,5 V DC mỗi pin
Thời gian hoạt động tham khảo	Khoảng 25 giờ khi tắt đèn nền
Kích thước và khối lượng	Khoảng 82 × 241 × 37 mm; khoảng 450 g bao gồm pin
Phụ kiện tiêu chuẩn	Dây kết nối L9257, hộp đựng C0203, pin LR03 và tài liệu hướng dẫn

Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI CM3286

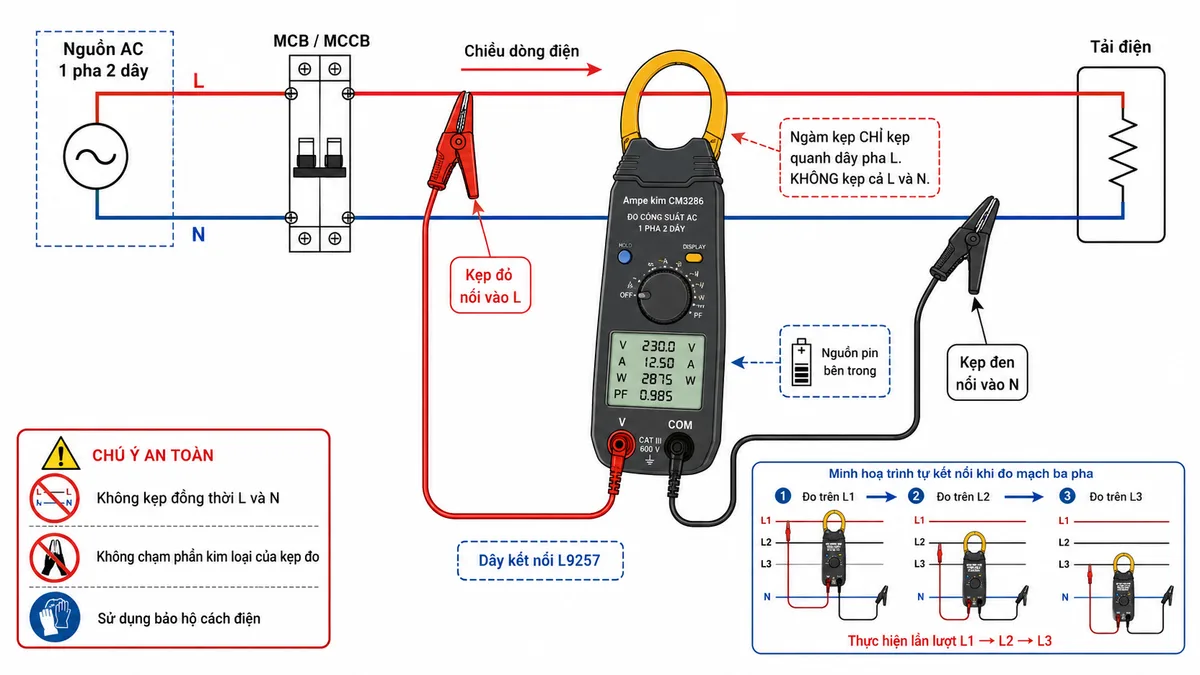

Cách kết nối để đo công suất một pha

Khi đo mạch một pha hai dây, người dùng nối kẹp đỏ của dây L9257 vào dây pha L và kẹp đen vào dây trung tính N. Ngàm của ampe kìm đo công suất HIOKI CM3286 chỉ được kẹp quanh một dây pha, đồng thời mũi tên chỉ chiều dòng điện trên ngàm phải hướng từ phía nguồn về phía tải. Cách kết nối này cho phép thiết bị thu nhận đồng thời tín hiệu dòng điện và điện áp để tính công suất.

Đối với mạch ba pha, người vận hành lựa chọn đúng chế độ đo rồi thực hiện lần lượt các vị trí kẹp theo hướng dẫn hiển thị trên màn hình. Với tải không cân bằng, CM3286 sử dụng nhiều lần đo một pha và cộng các kết quả thành công suất tổng.

Việc đo thường được thực hiện trên đường dây đang có điện nên người sử dụng phải trang bị bảo hộ cách điện, giữ tay phía sau gờ chắn, không chạm vào phần kim loại của kẹp đo và không kẹp đồng thời dây pha với dây trung tính. MCB hoặc MCCB phía nguồn cần đúng định mức và người đo phải tuân thủ cấp đo thấp hơn giữa thiết bị với dây kết nối đang sử dụng.

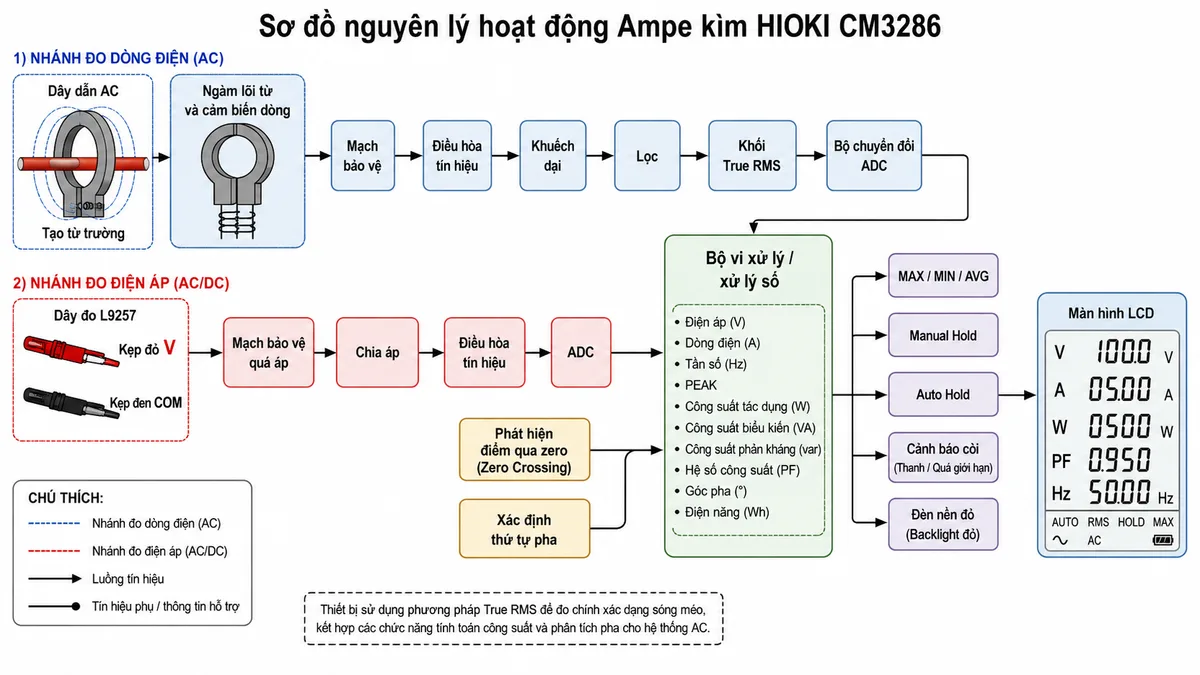

Nguyên lý đo dòng điện, điện áp và công suất

Ở nhánh đo dòng điện, dòng AC chạy qua dây dẫn tạo ra từ trường biến thiên. Ngàm lõi từ và cảm biến dòng của thiết bị thu nhận từ trường này rồi chuyển thành tín hiệu điện tỷ lệ với dòng tải. Tín hiệu tiếp tục đi qua mạch bảo vệ, điều hòa, khuếch đại và khối tính giá trị hiệu dụng thực True RMS.

Ở nhánh điện áp, tín hiệu từ kẹp đỏ V và kẹp đen COM được đưa qua mạch bảo vệ đầu vào, mạch chia áp và điều hòa tín hiệu. Hai nhánh điện áp và dòng điện sau đó được số hóa, đồng bộ theo thời gian và đưa vào bộ vi xử lý.

Bộ vi xử lý sử dụng giá trị hiệu dụng của điện áp, dòng điện và quan hệ pha giữa hai tín hiệu để xác định công suất tác dụng, công suất biểu kiến, công suất phản kháng và hệ số công suất. Khối phát hiện điểm qua zero hỗ trợ tính góc pha và xác định thứ tự pha; khối tích phân theo thời gian được sử dụng để tính điện năng tác dụng Wh.

Ứng dụng thực tế

• Kiểm tra công suất tiêu thụ của động cơ, máy bơm, quạt, máy nén, hệ thống điều hòa và máy móc sản xuất.
• Đo tải tại tủ phân phối, tủ động lực, nhánh cấp điện và đầu vào của thiết bị công nghiệp.
• Đánh giá hệ số công suất để phát hiện tải cảm, tải hoạt động kém hiệu quả hoặc nhu cầu bù công suất phản kháng.
• Kiểm tra mức độ dao động của nguồn điện bằng các giá trị MAX, MIN, AVG và PEAK.
• Kiểm tra thứ tự pha trước khi vận hành động cơ hoặc thiết bị ba pha.
• Đo điện năng trong một khoảng thời gian để ước tính mức tiêu thụ của tải.
• Đối chiếu kết quả thực tế với chỉ số công tơ nhằm hỗ trợ kiểm tra công tơ, sai lệch tiêu thụ hoặc đấu nối bất thường.
• Phục vụ bảo trì điện tại nhà máy, tòa nhà, trung tâm thương mại, cơ sở sản xuất và hệ thống điện dân dụng.

Cam kết và nơi mua Ampe kìm HIOKI CM3286 chính hãng

Do HIOKI CM3286 đã được nhà sản xuất công bố ngừng sản xuất, việc mua hàng cần đặc biệt chú ý đến tình trạng thiết bị, nguồn gốc, thời gian lưu kho, dây kết nối L9257 và các phụ kiện đi kèm. Model kế nhiệm được Hioki đề xuất là CM3286-50.

Để mua ampe kìm Hioki chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien để được kiểm tra tình trạng hàng, đối chiếu đúng model, tư vấn phụ kiện đo, chứng từ nguồn gốc và lựa chọn sản phẩm thay thế phù hợp khi CM3286 không còn sẵn hàng.

thietbicodien cam kết tư vấn đúng nhu cầu đo lường, cung cấp thông tin kỹ thuật minh bạch và hỗ trợ lựa chọn cấu hình phù hợp với hệ thống điện một pha hoặc ba pha của khách hàng.

Câu hỏi thường gặp (FAQ)

HIOKI CM3286 đo được những đại lượng nào?

Thiết bị đo được dòng điện AC, điện áp AC, tần số, giá trị đỉnh, công suất tác dụng, công suất biểu kiến, công suất phản kháng, hệ số công suất, góc pha, điện năng tác dụng một pha và thứ tự pha.

CM3286 có đo được dòng điện hoặc điện áp DC không?

Không. CM3286 là ampe kìm đo công suất AC, được thiết kế cho dòng điện, điện áp và công suất trên hệ thống điện xoay chiều. Người dùng cần lựa chọn ampe kìm AC/DC khác nếu phải đo hệ thống pin, ắc quy hoặc bus DC.

HIOKI CM3286 có thể đo hệ thống điện ba pha không?

Có. Thiết bị hỗ trợ đo mạch ba pha cân bằng và có quy trình đo tuần tự để cộng công suất trên mạch ba pha không cân bằng. Khi đo mạch cân bằng bằng phương pháp ước tính, dạng sóng cần ổn định và không bị méo đáng kể.

Tại sao ngàm ampe kìm chỉ được kẹp quanh một dây dẫn?

Ngàm đo dòng dựa trên từ trường do dòng điện tạo ra. Nếu kẹp đồng thời dây pha và dây trung tính của cùng một mạch, từ trường của hai dòng ngược chiều sẽ triệt tiêu nhau, khiến kết quả gần bằng không hoặc không phản ánh đúng dòng tải.

CM3286 có chức năng Bluetooth không?

Model CM3286 tiêu chuẩn không tích hợp Bluetooth. Chức năng giao tiếp không dây và làm việc với ứng dụng GENNECT Cross thuộc phiên bản CM3286-01.

CM3286 khác gì so với ampe kìm đo dòng thông thường?

Điểm khác biệt chính là thiết bị nhận đồng thời tín hiệu dòng điện qua ngàm và tín hiệu điện áp qua dây L9257. Nhờ đó, CM3286 có thể thực hiện đo công suất và hệ số công suất thay vì chỉ hiển thị dòng điện như nhiều ampe kìm cơ bản.

HIOKI CM3286 còn được sản xuất không?

Không. Hioki đã công bố ngừng sản xuất CM3286 và đề xuất CM3286-50 làm sản phẩm kế nhiệm. Khách hàng nên liên hệ thietbicodien để kiểm tra hàng tồn chính hãng hoặc lựa chọn model thay thế phù hợp.
