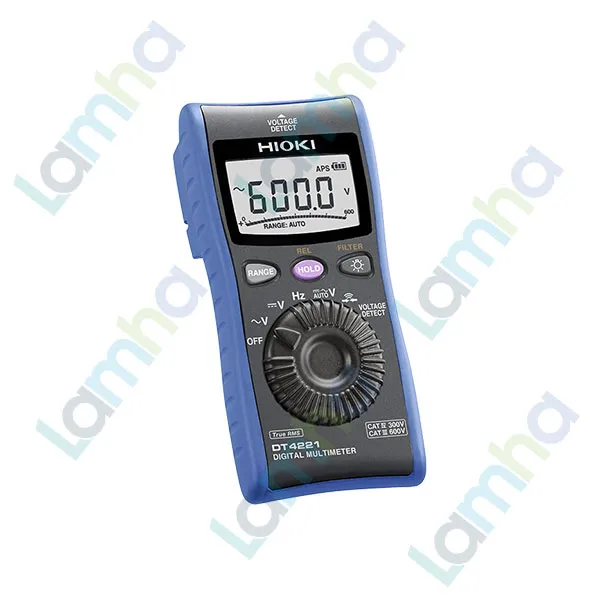

Đồng hồ vạn năng HIOKI DT4221

1) Giới thiệu Đồng hồ vạn năng HIOKI DT4221

Đồng hồ vạn năng HIOKI DT4221 là thiết bị đo điện cầm tay nhỏ gọn, được thiết kế tập trung cho công việc kiểm tra điện áp tại hiện trường. Sản phẩm hỗ trợ đo điện áp AC, điện áp DC, đo tần số, kiểm tra thông mạch và phát hiện đường dây đang mang điện, phù hợp với kỹ thuật viên điện, nhân viên bảo trì và đội ngũ vận hành hệ thống điện.

HIOKI là thương hiệu thiết bị đo lường của Nhật Bản, nổi bật trong lĩnh vực kiểm tra điện, điện tử và bảo trì công nghiệp. Model DT4221 được phát triển, thiết kế và sản xuất tại Nhật Bản, kết hợp độ chính xác, khả năng phản hồi nhanh và mức độ an toàn cao trong một thân máy bỏ túi.

Hioki hiện phân loại DT4221 là sản phẩm đã ngừng sản xuất. Vì vậy, khách hàng nên kiểm tra tình trạng tồn kho, phụ kiện đi kèm và phương án thay thế trước khi đặt mua.

2) Ưu điểm và tính năng nổi bật của HIOKI DT4221

• Thiết kế nhỏ gọn, nhẹ, thuận tiện mang theo khi kiểm tra tủ điện, thiết bị và hệ thống phân phối điện.
• Ứng dụng công nghệ đo True RMS, giúp đo điện áp AC chính xác hơn khi dạng sóng bị méo.
• Có chế độ AUTO V tự động nhận biết AC/DC, giảm thao tác lựa chọn chức năng khi kiểm tra nhanh.
• Tích hợp bộ lọc thông thấp để hạn chế thành phần hài và hỗ trợ kiểm tra điện áp đầu ra của biến tần.
• Có chức năng phát hiện điện áp không tiếp xúc, hỗ trợ nhận biết nhanh dây dẫn đang mang điện.
• Kiểm tra thông mạch với còi phản hồi nhanh, thuận tiện kiểm tra dây dẫn, tiếp điểm và cầu chì khi mạch đã được cách ly nguồn.
• Trang bị màn hình LCD có đèn nền và thanh biểu đồ, giúp theo dõi giá trị đo trong nhiều điều kiện làm việc.
• Thân máy chịu được va đập khi rơi từ độ cao quy định nếu sử dụng cùng bao bảo vệ.
• Chỉ sử dụng một pin AAA, thuận tiện thay thế và giảm lượng pin dự phòng cần mang theo.

Thông số kỹ thuật tiêu biểu

Bảng dưới đây được tổng hợp từ trang sản phẩm và hướng dẫn sử dụng chính thức của Hioki.

Hạng mục	Thông tin
Phạm vi đo điện áp DC	600,0 mV đến 600,0 V, 4 thang đo
Độ chính xác cơ bản DCV	±0,5% giá trị đọc ±5 chữ số
Phạm vi đo điện áp AC	6,000 V đến 600,0 V, 3 thang đo
Đặc tính tần số ACV	40 Hz đến 1 kHz
Độ chính xác cơ bản ACV	±1,0% giá trị đọc ±3 chữ số trong khoảng 40 Hz đến 500 Hz
Phương pháp đo AC	True RMS, hệ số đỉnh 3
Đo tần số	99,99 Hz đến 9,999 kHz, 3 thang đo
Kiểm tra thông mạch	Còi bật khi điện trở khoảng 25 Ω trở xuống; còi tắt khi điện trở khoảng 245 Ω trở lên
Phát hiện điện áp	80 V AC đến 600 V AC
Bộ lọc	Lựa chọn OFF, 100 Hz hoặc 500 Hz
Chức năng hỗ trợ	HOLD, REL, chọn thang tự động hoặc thủ công, tự động tiết kiệm pin
Màn hình	LCD 4 chữ số, tối đa 6000 số đếm, thanh biểu đồ và đèn nền
Cấp an toàn đo lường	CAT III 600 V, CAT IV 300 V
Nguồn cấp	1 pin kiềm LR03 AAA
Thời gian hoạt động liên tục	Khoảng 40 giờ khi tắt đèn nền
Kích thước	Khoảng 72 × 149 × 38 mm
Khối lượng	Khoảng 190 g, bao gồm pin và bao bảo vệ
Nhiệt độ hoạt động	−10°C đến 50°C
Cấp bảo vệ vỏ	IP40 khi sử dụng, IP42 khi bảo quản; không bao gồm các đầu nối
Khả năng chịu rơi	1 m xuống nền bê tông khi lắp bao bảo vệ
Phụ kiện tiêu chuẩn	Que đo DT4911, bao bảo vệ, pin LR03 và hướng dẫn sử dụng

3) Chức năng, nguyên lý hoạt động và ứng dụng

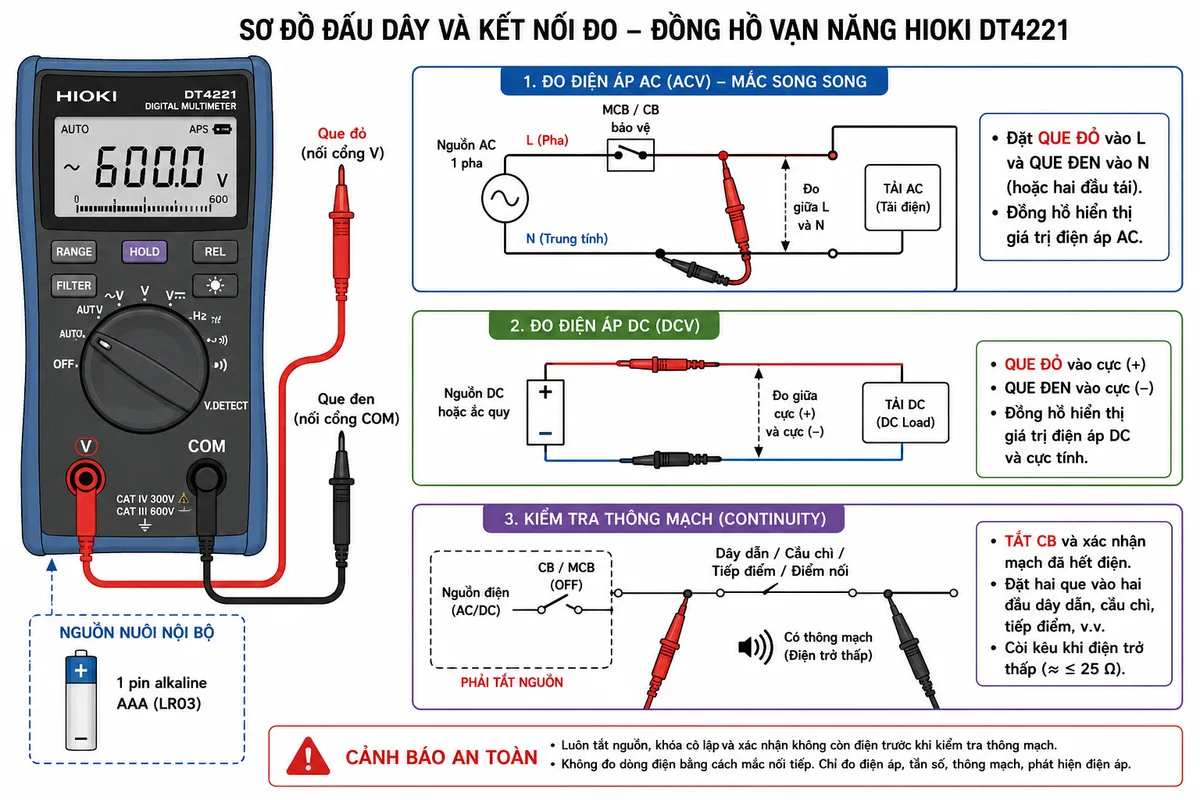

Kết nối HIOKI DT4221 khi đo điện

HIOKI DT4221 có hai cổng đo: cổng V dành cho que đo màu đỏ và cổng COM dành cho que đo màu đen. Khi đo điện áp, hai que đo phải được đặt song song với nguồn hoặc tải cần kiểm tra; đồng hồ không được mắc nối tiếp như thiết bị đo dòng điện.

Đối với mạch AC một pha, que đen thường đặt tại dây trung tính N hoặc điểm tham chiếu, còn que đỏ đặt tại dây pha L hoặc hai đầu phần tử cần đo. Đối với nguồn DC, que đỏ đặt tại cực dương và que đen tại cực âm. Khi kiểm tra thông mạch, phải ngắt nguồn, khóa thiết bị đóng cắt khi cần thiết và xác nhận mạch không còn điện trước khi đặt hai que đo vào hai đầu dây dẫn hoặc tiếp điểm.

Đo điện áp AC và DC

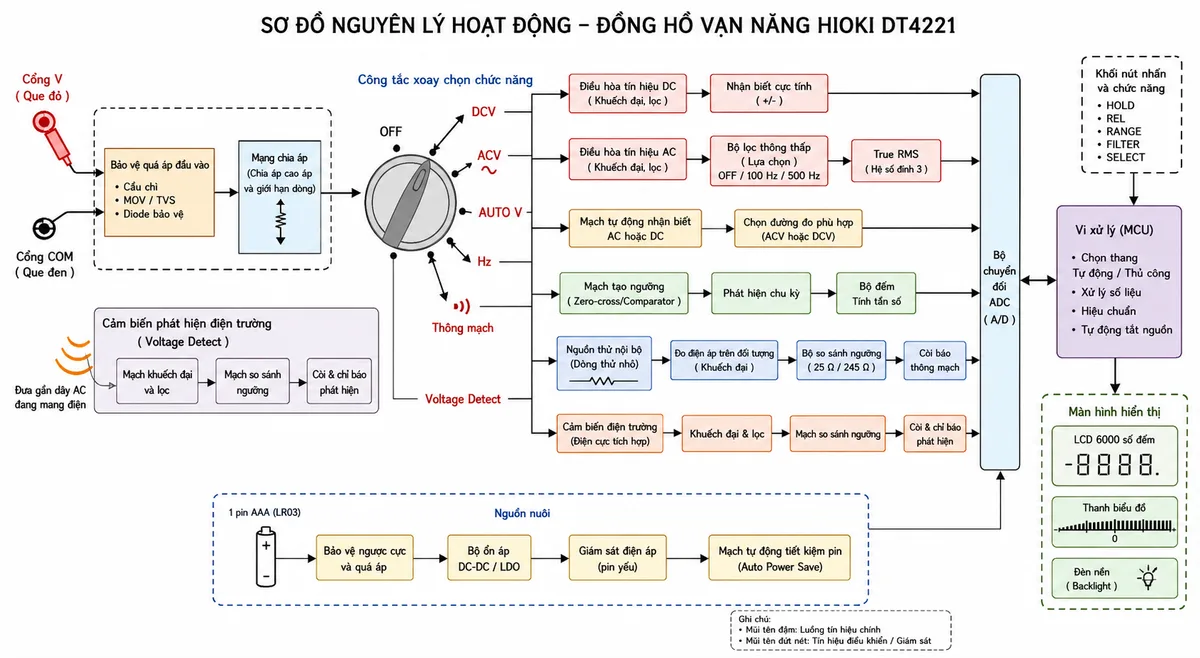

Ở chế độ đo điện áp DC, tín hiệu từ hai que đo đi qua mạch bảo vệ đầu vào, mạng chia áp và khối điều hòa tín hiệu. Đồng hồ xác định độ lớn và cực tính của điện áp, chuyển tín hiệu sang dạng số rồi hiển thị trên màn hình.

Khi đo điện áp AC, khối True RMS xử lý tín hiệu để xác định giá trị hiệu dụng thực. Phương pháp này hữu ích khi kiểm tra các tải điện tử, bộ nguồn chuyển mạch hoặc hệ thống có dạng sóng không hoàn toàn hình sin. Hướng dẫn chính thức xác nhận giá trị điện áp AC của DT4221 được đo theo phương pháp True RMS.

Tự động nhận biết điện áp AC hoặc DC

Chế độ AUTO V phân tích tín hiệu đầu vào và tự động xác định đó là điện áp AC hay DC trước khi thực hiện phép đo. Chức năng này giúp kỹ thuật viên kiểm tra nhanh tại các điểm chưa biết trước loại điện áp, nhưng không có nghĩa là đồng hồ đo đồng thời cả thành phần AC và DC.

Lọc nhiễu khi đo đầu ra biến tần

Người dùng có thể lựa chọn bộ lọc ở trạng thái tắt hoặc chọn dải thông phù hợp. Bộ lọc làm suy giảm thành phần tần số cao và sóng hài, nhờ đó giá trị hiển thị ổn định hơn khi cần kiểm tra thành phần cơ bản của điện áp đầu ra biến tần. Các chế độ lọc được chuyển tuần tự giữa OFF, 100 Hz và 500 Hz.

Đo tần số và kiểm tra thông mạch

Ở chế độ tần số, mạch tạo ngưỡng nhận biết chu kỳ của tín hiệu AC, sau đó bộ đếm và vi xử lý tính số chu kỳ trong một đơn vị thời gian. Chức năng này phù hợp để kiểm tra tần số nguồn điện, tín hiệu điều khiển và đầu ra của một số thiết bị điện.

Trong chế độ thông mạch, đồng hồ sử dụng nguồn thử nội bộ để tạo một dòng đo nhỏ qua đối tượng đã được ngắt điện. Mạch so sánh đánh giá điện trở giữa hai que đo và kích hoạt còi khi phát hiện đường dẫn có điện trở thấp. Hioki yêu cầu phải tắt nguồn của mạch trước khi thực hiện phép kiểm tra này.

Phát hiện dây dẫn đang mang điện

Chức năng Voltage Detect sử dụng khối cảm biến điện trường tích hợp trong thân máy. Khi đưa đồng hồ đến gần dây dẫn có vỏ cách điện, tín hiệu cảm biến được khuếch đại và so sánh với ngưỡng phát hiện; nếu vượt ngưỡng, đồng hồ cảnh báo bằng còi và màn hình. Đây là chức năng kiểm tra sơ bộ, không thay thế phép đo tiếp xúc hoặc quy trình xác nhận hết điện an toàn.

Ứng dụng thực tế

• Kiểm tra điện áp tại tủ phân phối, bảng điện và thiết bị đóng cắt.
• Đo nguồn AC và DC trong công tác bảo trì điện công nghiệp.
• Kiểm tra điện áp đầu ra biến tần khi cần giảm ảnh hưởng của sóng hài.
• Xác định nhanh dây dẫn có khả năng đang mang điện trước khi thao tác.
• Kiểm tra thông mạch dây dẫn, cầu chì, công tắc và tiếp điểm sau khi đã cách ly nguồn.
• Đo tần số nguồn điện và tín hiệu điện áp AC trong phạm vi hỗ trợ.
• Sử dụng trong bảo trì nhà máy, hệ thống cơ điện, tòa nhà và dịch vụ kỹ thuật hiện trường.

4) Cam kết và nơi mua HIOKI DT4221 chính hãng

Khách hàng có nhu cầu tìm mua đồng hồ vạn năng HIOKI DT4221 chính hãng nên kiểm tra kỹ tình trạng sản phẩm, số serial, phụ kiện DT4911, bao bảo vệ và tài liệu đi kèm. Do model này đã được Hioki thông báo ngừng sản xuất, nguồn cung có thể phụ thuộc vào lượng hàng còn tồn tại từng thời điểm.

Hãy liên hệ trực tiếp thietbicodien để được kiểm tra tồn kho, tư vấn model phù hợp, xác nhận phụ kiện, báo giá và hỗ trợ lựa chọn thiết bị đo Hioki đáp ứng đúng môi trường làm việc.

Câu hỏi thường gặp (FAQ)

HIOKI DT4221 đo được những đại lượng nào?

DT4221 hỗ trợ đo điện áp AC, điện áp DC, tự động nhận biết AC/DC, đo tần số, kiểm tra thông mạch và phát hiện đường dây AC đang mang điện.

HIOKI DT4221 có đo điện trở, điện dung hoặc kiểm tra diode không?

Không. Model này không có chức năng đo điện trở, điện dung và kiểm tra diode. Hioki định hướng DT4221 chủ yếu cho công việc đo điện áp và kiểm tra điện tại hiện trường.

DT4221 có đo dòng điện AC hoặc DC không?

Không. Đồng hồ chỉ có cổng V và COM, không có cổng đo dòng. Không được mắc DT4221 nối tiếp vào mạch như ampe kế.

HIOKI DT4221 có phải đồng hồ True RMS không?

Có. Thiết bị sử dụng phương pháp True RMS khi đo điện áp AC, giúp nâng cao độ tin cậy khi làm việc với dạng sóng bị méo.

Chế độ AUTO V của DT4221 hoạt động như thế nào?

AUTO V tự động phân tích tín hiệu đầu vào, xác định điện áp AC hoặc DC rồi lựa chọn phương pháp xử lý tương ứng. Chế độ này không đo đồng thời cả thành phần AC và DC.

Có thể dùng DT4221 để đo tại tủ điện không?

Có thể sử dụng trong phạm vi cấp an toàn đo lường và điện áp định mức của đồng hồ, que đo cũng như phụ kiện đang dùng. Người vận hành phải tuân thủ quy trình an toàn điện và trang bị bảo hộ phù hợp.

Có được kiểm tra thông mạch khi mạch đang có điện không?

Không. Phải ngắt nguồn, cách ly mạch và xác nhận không còn điện trước khi chọn chức năng thông mạch. Đo thông mạch trên mạch đang mang điện có thể gây điện giật hoặc làm hỏng thiết bị.

HIOKI DT4221 còn được sản xuất không?

Không. Trang sản phẩm chính thức của Hioki hiện đánh dấu DT4221 là model đã ngừng sản xuất. Người mua nên liên hệ thietbicodien để kiểm tra hàng tồn hoặc được tư vấn model thay thế phù hợp.
