Đồng hồ vạn năng HIOKI DT4256

1. Giới thiệu Đồng hồ vạn năng HIOKI DT4256

Đồng hồ vạn năng HIOKI DT4256 là thiết bị đo điện kỹ thuật số đa chức năng, được phát triển cho công việc kiểm tra, bảo trì và xử lý sự cố điện trong nhà máy, tủ điện, hệ thống điều khiển, thiết bị điện tử và công trình dân dụng. Model DT4256 nổi bật nhờ khả năng đo điện áp, dòng điện, điện trở, điện dung, tần số, diode, thông mạch và tín hiệu điều khiển 4–20 mA trên cùng một thiết bị.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và có trụ sở tại Ueda, tỉnh Nagano. Hãng chuyên nghiên cứu, sản xuất và cung cấp các thiết bị đo lường điện phục vụ nghiên cứu, sản xuất, kiểm tra chất lượng và bảo trì công nghiệp. DT4256 được HIOKI giới thiệu là sản phẩm được thiết kế và sản xuất tại Nhật Bản, hướng đến độ tin cậy, độ bền và an toàn khi làm việc tại hiện trường.

Nhờ thiết kế cầm tay chắc chắn, màn hình kép dễ quan sát và hệ thống chức năng được bố trí trực quan, đồng hồ vạn năng Nhật Bản này phù hợp cho kỹ thuật viên điện, kỹ sư tự động hóa, nhân viên bảo trì cơ điện và người thường xuyên kiểm tra thiết bị công nghiệp.

2. Ưu điểm và tính năng nổi bật

• Đo True RMS giúp xác định chính xác giá trị hiệu dụng của điện áp và dòng điện AC, kể cả khi dạng sóng bị méo do biến tần, nguồn xung hoặc tải phi tuyến.
• Đo dòng trực tiếp đến 10 A qua cổng A có cầu chì bảo vệ, đáp ứng nhiều công việc kiểm tra dòng tải và mạch điều khiển.
• Tự động nhận biết AC/DC giúp rút ngắn thao tác khi kiểm tra nhanh nguồn điện mà chưa xác định trước loại tín hiệu.
• Bộ lọc thông thấp 100 Hz hoặc 500 Hz hỗ trợ loại bỏ thành phần sóng hài cao, giúp đo ổn định thành phần cơ bản tại đầu ra biến tần.
• Màn hình kép 6000 số đếm có thể hiển thị đồng thời điện áp và tần số, kết hợp thanh đồ thị để theo dõi nhanh sự biến thiên của tín hiệu.
• Đo tín hiệu 4–20 mA và quy đổi phần trăm, thuận tiện khi kiểm tra cảm biến, transmitter, bộ điều khiển và vòng lặp tín hiệu trong hệ thống tự động hóa.
• Đo dòng AC bằng cảm biến kẹp tùy chọn, mở rộng khả năng đo dòng xoay chiều đến 1000 A mà không cần ngắt dây dẫn mang tải.
• Chức năng hỗ trợ hiện trường gồm Auto Hold, giữ giá trị, MAX/MIN/AVG, đo tương đối, đèn nền, tự động tiết kiệm pin và phát hiện điện áp.
• Kết nối máy tính qua USB tùy chọn cho phép theo dõi giá trị theo thời gian thực, lập đồ thị và lưu kết quả đo bằng bộ truyền thông DT4900-01.
• An toàn CAT III 1000 V, CAT IV 600 V, phù hợp với nhiều vị trí đo trong hệ thống phân phối điện hạ áp khi sử dụng đúng que đo và đúng cấp đo lường.

Thông số kỹ thuật tiêu biểu

Đặc tính	Thông số
Phương pháp đo AC	True RMS, hệ số đỉnh 3
Điện áp DC	600,0 mV đến 1000 V, 5 thang đo; độ chính xác cơ bản ±0,3% giá trị đọc ±3 digit
Điện áp AC	6,000 V đến 1000 V, 4 thang đo; đặc tính tần số 40 Hz đến 1 kHz
Dòng điện DC trực tiếp	60,00 mA đến 10,00 A, 4 thang đo
Dòng điện AC trực tiếp	600,0 mA đến 10,00 A, 3 thang đo; 40 Hz đến 1 kHz
Đo dòng bằng cảm biến kẹp AC	10,00 A đến 1000 A, 7 thang đo; cần cảm biến và bộ chuyển đổi tương thích
Điện trở	600,0 Ω đến 60,00 MΩ, 6 thang đo
Điện dung	1,000 µF đến 10,00 mF, 5 thang đo
Tần số	99,99 Hz đến 99,99 kHz, 4 thang đo
Kiểm tra thông mạch	Còi và đèn LED đỏ; ngưỡng báo bật từ 25 Ω trở xuống
Chức năng bổ sung	Kiểm tra diode, phát hiện điện áp, Auto AC/DCV, lọc thông thấp, Auto Hold, MAX/MIN/AVG, REL và quy đổi 4–20 mA
Màn hình	LCD kép 4 chữ số, tối đa 6000 số đếm, có thanh đồ thị và đèn nền
Cấp an toàn đo lường	CAT III 1000 V, CAT IV 600 V
Nhiệt độ sử dụng	-25°C đến 65°C
Nguồn cấp	4 pin kiềm LR03/AAA; thời gian hoạt động liên tục khoảng 130 giờ khi tắt đèn nền
Kích thước	84 mm × 174 mm × 52 mm
Khối lượng	Khoảng 390 g, gồm pin và vỏ bảo vệ

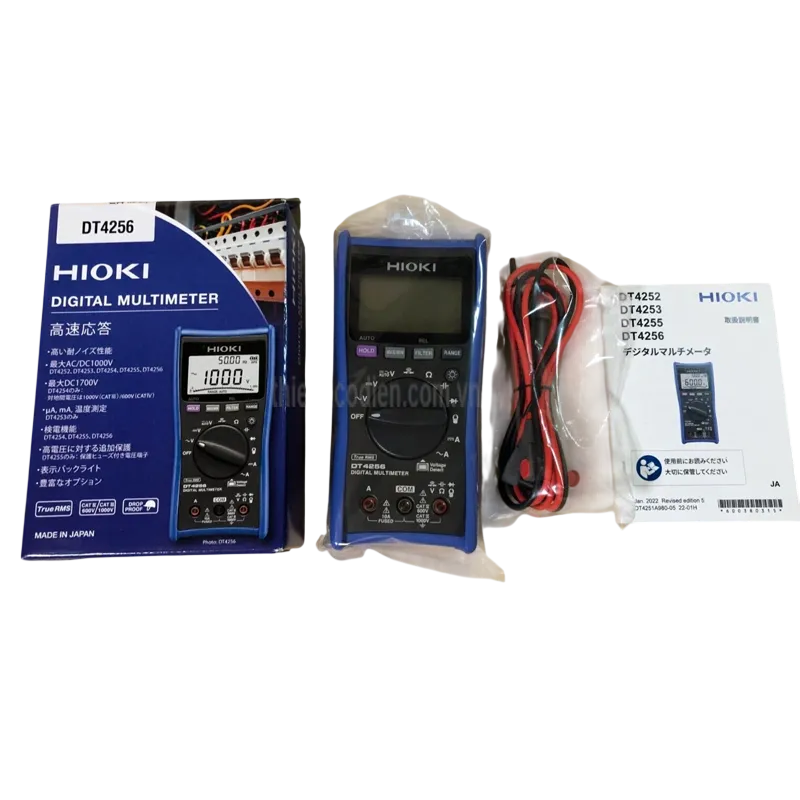

Phụ kiện tiêu chuẩn	Dây đo L9300, vỏ bảo vệ, hướng dẫn sử dụng và 4 pin LR03

Các dải đo và chức năng trên được tổng hợp từ thông tin sản phẩm và catalogue chính thức của HIOKI dành cho DT4256.

3. Chức năng, nguyên lý hoạt động và ứng dụng

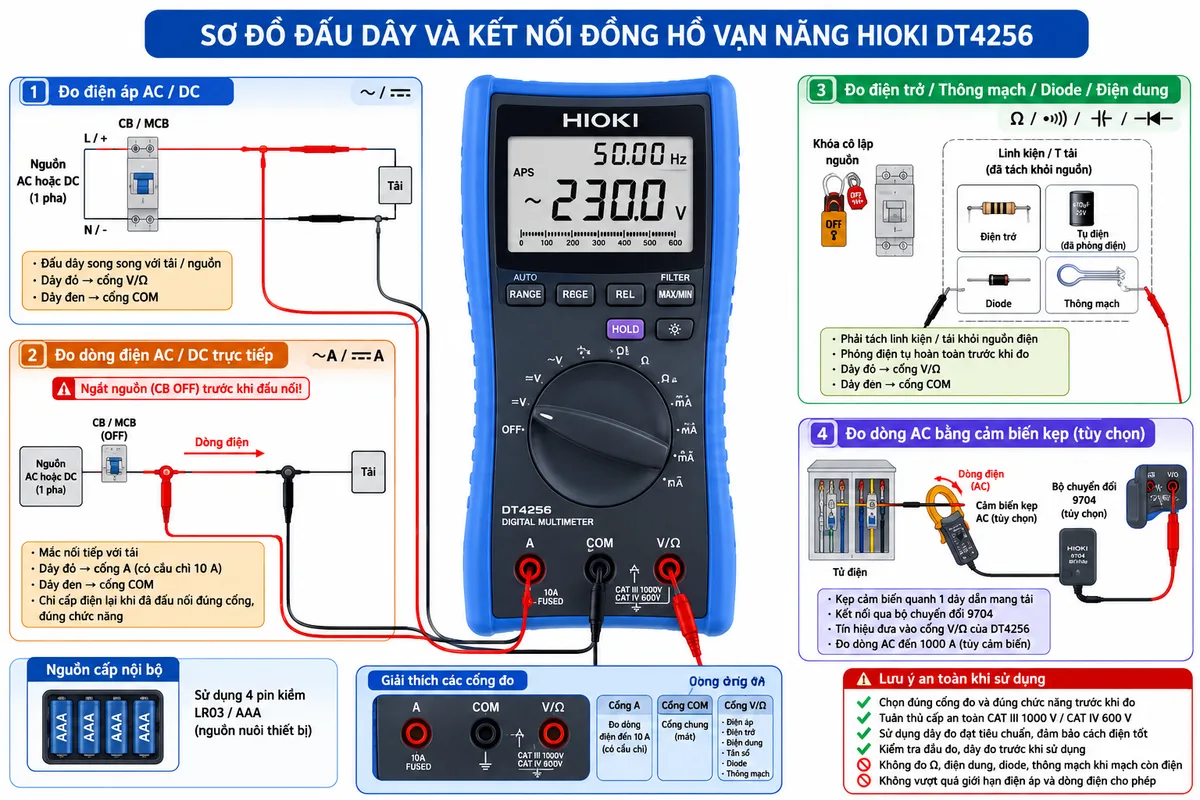

Kết nối đo điện áp, dòng điện và linh kiện

Khi đo điện áp AC hoặc DC, dây đo màu đen được cắm vào cổng COM, dây đo màu đỏ cắm vào cổng V/Ω và hai đầu đo được kết nối song song với nguồn hoặc tải. Người vận hành phải chọn đúng chức năng, kiểm tra cấp an toàn của dây đo và không vượt quá giới hạn điện áp cho phép của thiết bị.

Khi đo dòng điện trực tiếp, dây đỏ được chuyển sang cổng A có cầu chì 10 A, dây đen vẫn nối với COM. Đồng hồ phải được mắc nối tiếp với tải, vì vậy cần ngắt nguồn bằng CB, MCB hoặc thiết bị cô lập trước khi mở mạch và đấu đồng hồ. Chỉ cấp điện trở lại sau khi đã kiểm tra đúng cổng đo, đúng chức năng và các đầu nối được cố định an toàn.

Đối với điện trở, thông mạch, diode và điện dung, mạch cần được tách khỏi nguồn điện. Tụ điện phải được phóng điện hoàn toàn trước khi đo. Chức năng phát hiện điện áp chỉ nên dùng để sàng lọc nhanh sự hiện diện của điện trường, không thay thế quy trình xác nhận mạch đã hết điện bằng phương pháp đo tiếp xúc phù hợp.

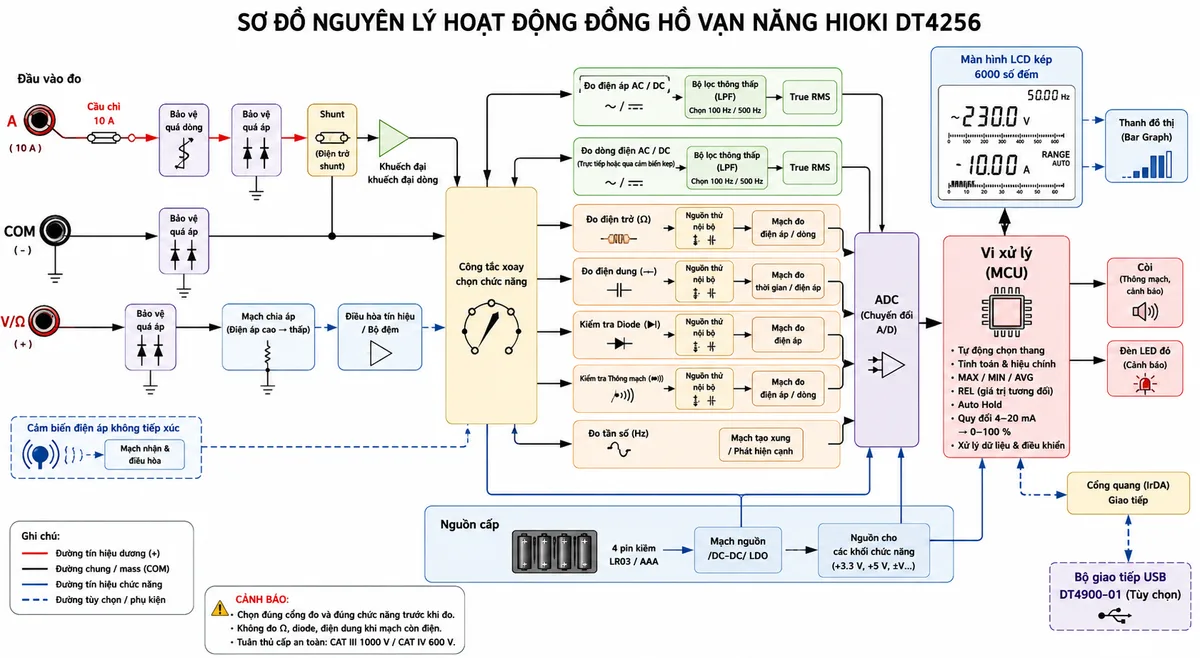

Nguyên lý đo và xử lý tín hiệu

Tín hiệu từ cổng V/Ω hoặc cổng A trước tiên đi qua các phần tử bảo vệ đầu vào. Khi đo điện áp, mạch chia áp hạ tín hiệu xuống mức phù hợp với bộ xử lý. Khi đo dòng điện, dòng chạy qua điện trở shunt chính xác để tạo ra một điện áp tỷ lệ với dòng cần đo.

Đối với tín hiệu DC, điện áp đã điều hòa được đưa đến bộ chuyển đổi tương tự–số. Đối với tín hiệu AC, mạch xử lý True RMS tính giá trị hiệu dụng dựa trên năng lượng của dạng sóng, nhờ đó hạn chế sai số khi đo tín hiệu không phải hình sin. Khi kích hoạt bộ lọc thông thấp, các thành phần tần số cao và sóng hài được suy giảm trước khi tín hiệu đi vào khối tính toán.

Trong các chế độ đo điện trở, diode, thông mạch và điện dung, DT4256 sử dụng nguồn thử nội bộ để kích thích linh kiện, sau đó đo điện áp hoặc thời gian đáp ứng để xác định giá trị. Bộ vi xử lý tiếp tục thực hiện chọn thang, hiệu chỉnh, tính MAX/MIN/AVG, quy đổi dòng 4–20 mA sang phần trăm và điều khiển màn hình kép. Dữ liệu cũng có thể được truyền quang cách ly sang máy tính khi sử dụng bộ giao tiếp USB tùy chọn.

Ứng dụng thực tế

• Bảo trì tủ điện công nghiệp, kiểm tra nguồn cấp, cầu chì, contactor, rơ-le, dây dẫn và các mạch điều khiển.
• Đo điện áp đầu vào và đầu ra của biến tần, đồng thời sử dụng bộ lọc thông thấp để theo dõi thành phần cơ bản ổn định hơn.
• Kiểm tra dòng tải của động cơ, máy bơm, quạt, bộ gia nhiệt và thiết bị điện bằng phương pháp đo trực tiếp hoặc cảm biến kẹp AC tùy chọn.
• Kiểm tra vòng lặp 4–20 mA của cảm biến áp suất, nhiệt độ, lưu lượng, bộ chuyển đổi tín hiệu và PLC.
• Đo điện trở, tụ điện, diode và kiểm tra thông mạch trong bo mạch, bộ nguồn, thiết bị điều khiển và hệ thống điện tử.
• Ghi nhận và phân tích xu hướng điện áp hoặc dòng điện trên máy tính khi sử dụng bộ truyền thông DT4900-01.

4. Cam kết và nơi mua hàng

Để mua Đồng hồ vạn năng HIOKI DT4256 chính hãng, khách hàng có thể đặt hàng tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ kiểm tra đúng model, lựa chọn que đo, cảm biến kẹp dòng, bộ truyền thông và phụ kiện phù hợp với nhu cầu bảo trì hoặc đo kiểm thực tế.

Khi yêu cầu báo giá, khách hàng nên cung cấp rõ môi trường sử dụng, đại lượng cần đo, mức điện áp và dòng điện dự kiến để được tư vấn cấu hình an toàn, tránh chọn sai cấp đo lường hoặc thiếu phụ kiện kết nối.

Câu hỏi thường gặp (FAQ)

HIOKI DT4256 có đo True RMS không?

Có. DT4256 sử dụng phương pháp True RMS cho điện áp và dòng điện AC, giúp đo chính xác hơn trên các dạng sóng bị méo do biến tần, nguồn xung và tải phi tuyến.

DT4256 đo dòng điện trực tiếp tối đa bao nhiêu?

Thiết bị đo trực tiếp dòng AC hoặc DC đến 10 A qua cổng A có cầu chì bảo vệ. Đồng hồ phải được mắc nối tiếp với tải và cần ngắt nguồn trước khi thay đổi cách đấu nối.

Đồng hồ DT4256 có đo được tín hiệu 4–20 mA không?

Có. Thiết bị có thể đo dòng tín hiệu 4–20 mA và hiển thị giá trị quy đổi theo phần trăm, phù hợp để kiểm tra vòng lặp điều khiển trong hệ thống tự động hóa.

DT4256 có phù hợp để đo đầu ra biến tần không?

Có. Bộ lọc thông thấp với lựa chọn 100 Hz hoặc 500 Hz hỗ trợ giảm ảnh hưởng của sóng hài cao, giúp kết quả đo thành phần cơ bản tại đầu ra biến tần ổn định hơn.

HIOKI DT4256 có thể đo dòng bằng kìm cảm biến không?

Có. DT4256 hỗ trợ cảm biến kẹp dòng AC tương thích, cho phép mở rộng dải đo đến 1000 A. Một số cảm biến cần sử dụng thêm bộ chuyển đổi 9704 để kết nối với đồng hồ.

DT4256 có kết nối được với máy tính không?

Có, nhưng cần bộ truyền thông USB DT4900-01 tùy chọn. Kết nối quang cách ly cho phép theo dõi kết quả theo thời gian thực, lập đồ thị và lưu dữ liệu trên máy tính.

Cấp an toàn của HIOKI DT4256 là bao nhiêu?

Thiết bị đạt CAT III 1000 V và CAT IV 600 V. Người sử dụng vẫn phải lựa chọn đúng que đo, phụ kiện và cấp đo lường tương ứng với vị trí làm việc thực tế.
