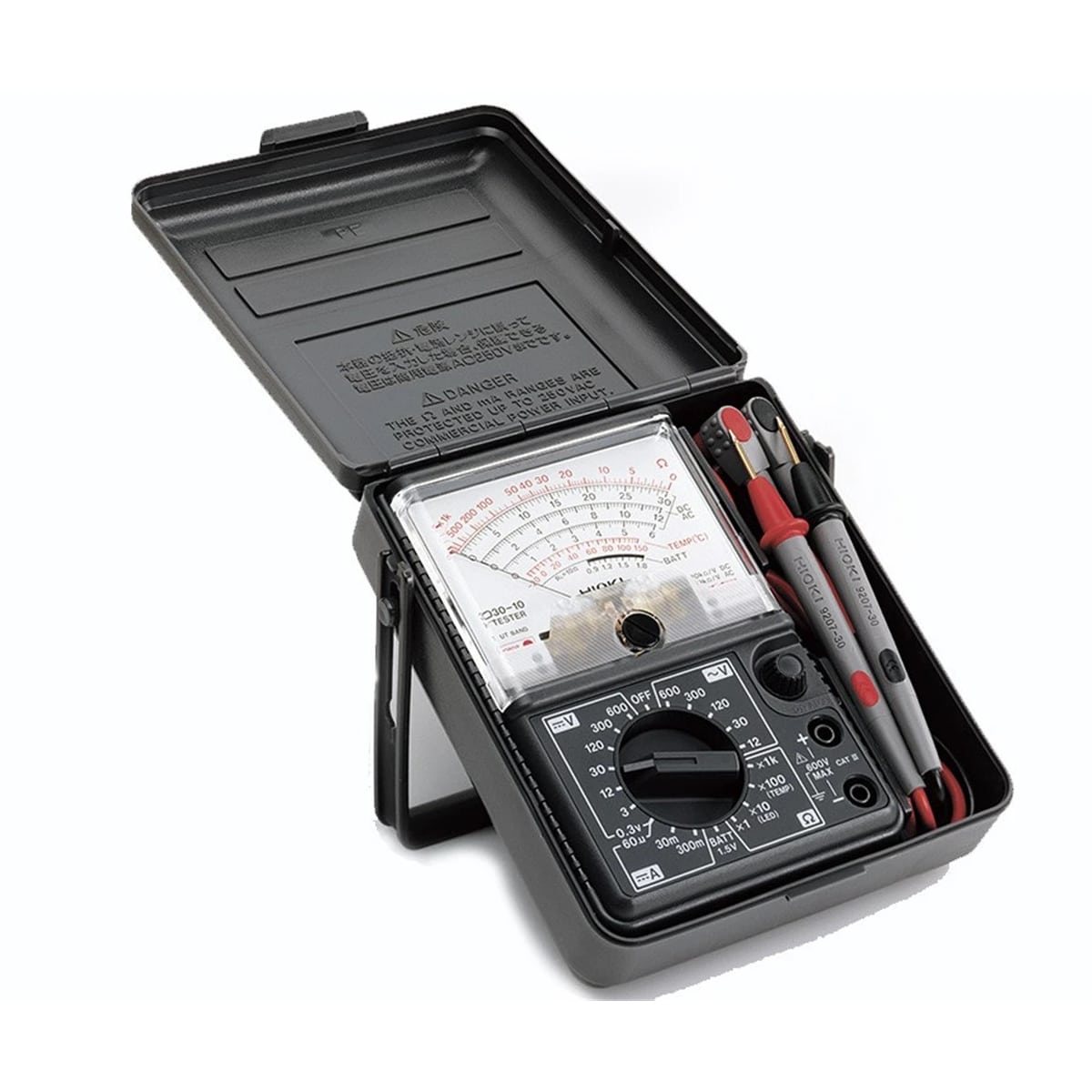

Đồng hồ vạn năng HIOKI 3030-10

1) Giới thiệu Đồng hồ vạn năng HIOKI 3030-10 và nguồn gốc thương hiệu

Đồng hồ vạn năng HIOKI 3030-10 là thiết bị đo điện kiểu kim, được thiết kế để kiểm tra điện áp, dòng điện một chiều, điện trở, pin 1,5 V và đèn LED trong công việc sửa chữa, bảo trì điện – điện tử. Với cơ cấu chỉ thị analog trực quan, người dùng có thể quan sát đồng thời giá trị đo và xu hướng biến thiên của tín hiệu.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, bắt đầu sản xuất các đồng hồ chỉ thị điện từ năm 1935. Hãng tập trung vào nghiên cứu, sản xuất và cung cấp thiết bị đo phục vụ kiểm tra điện, bảo trì hệ thống, sản xuất công nghiệp và nghiên cứu phát triển. Model 3030-10 thuộc dòng HiTESTER analog cơ bản, nổi bật với kết cấu gọn, thang đo dễ đọc và khả năng chịu rơi từ độ cao 1 m xuống nền bê tông.

Sản phẩm phù hợp cho kỹ thuật viên cần một đồng hồ vạn năng kim Nhật Bản có thao tác đơn giản, không phụ thuộc pin khi đo điện áp hoặc dòng điện và có khả năng phản ánh nhanh sự thay đổi của tín hiệu trên kim chỉ thị.

2) Ưu điểm và tính năng nổi bật của HIOKI 3030-10

• Đo điện áp AC/DC đến 600 V, đáp ứng công việc kiểm tra nguồn điện, ổ cắm, mạch điều khiển và thiết bị điện hạ áp.
• Đo dòng điện một chiều ở các thang microampe và miliampe, phù hợp kiểm tra dòng tiêu thụ của mạch điện tử hoặc tải DC công suất nhỏ.
• Đo điện trở với bốn hệ số nhân, hỗ trợ kiểm tra điện trở, dây dẫn, cuộn dây, tiếp điểm và xác định tình trạng hở mạch.
• Có chức năng kiểm tra pin 1,5 V dưới tải, giúp đánh giá pin thực tế tốt hơn so với chỉ đo điện áp không tải.
• Hỗ trợ kiểm tra khả năng phát sáng của LED bằng nguồn đo điện trở bên trong thiết bị.
• Thang đo analog dễ quan sát, thuận tiện theo dõi tín hiệu dao động, sự nạp xả của tụ điện và những thay đổi nhanh mà một giá trị số đơn lẻ khó thể hiện.
• Thiết kế chịu được va đập khi rơi từ độ cao 1 m xuống nền bê tông, phù hợp môi trường bảo trì và làm việc tại hiện trường.
• Đạt cấp đo CAT III 600 V, hỗ trợ đo trên các mạch thuộc hệ thống điện cố định trong phạm vi giới hạn của thiết bị.
• Có núm chỉnh điểm 0 cơ khí và núm chỉnh 0 Ω riêng, giúp thiết lập kim trước khi thực hiện phép đo.
• Trang bị cầu chì bảo vệ các thang đo dòng điện và điện trở trước trường hợp vô tình đưa điện áp nguồn thương mại vào, trong giới hạn bảo vệ được nhà sản xuất quy định.

Đặc tính kỹ thuật chính

Hạng mục	Thông tin
Loại thiết bị	Đồng hồ vạn năng analog, cơ cấu chỉ thị kim
Điện áp DC	0,3 V; 3 V; 12 V; 30 V; 120 V; 300 V; 600 V
Độ nhạy điện áp DC	20 kΩ/V; riêng thang 0,3 V là 16,7 kΩ/V
Độ chính xác điện áp DC	±2,5% toàn thang
Điện áp AC	12 V; 30 V; 120 V; 300 V; 600 V
Độ nhạy điện áp AC	9 kΩ/V
Độ chính xác điện áp AC	±4% toàn thang tại 12 V; ±2,5% toàn thang tại các thang còn lại
Phương pháp đo AC	Chỉnh lưu giá trị trung bình, hiệu chuẩn theo giá trị hiệu dụng của dạng sóng hình sin
Dòng điện DC	60 µA; 30 mA; 300 mA
Độ chính xác dòng điện DC	±3% toàn thang
Điện trở	Thang cơ sở 0 đến 3 kΩ; các hệ số R×1, R×10, R×100 và R×1k
Kiểm tra pin	0,9 đến 1,8 V; điện trở tải 10 Ω
Điện áp đầu vào tối đa	600 V AC/DC
Cấp đo an toàn	CAT III 600 V
Nguồn cho phép đo điện trở	2 pin R6P loại AA
Cầu chì	F0,5 AH/250 V, kích thước 20 mm × 5 mm, loại chống hồ quang
Khả năng chịu rơi	Chịu rơi từ độ cao 1 m xuống nền bê tông
Kích thước	95 mm × 141 mm × 39 mm
Khối lượng	Khoảng 280 g
Phụ kiện tiêu chuẩn	Dây đo L9207-30, cầu chì dự phòng, 2 pin AA, hướng dẫn sử dụng và hộp đựng 9390

3) Chức năng, nguyên lý hoạt động và ứng dụng

Đo điện áp AC và DC

Khi đo điện áp, người dùng chọn thang ACV hoặc DCV phù hợp rồi kết nối đồng hồ song song với nguồn hoặc tải. Que đỏ được cắm vào cực dương và que đen vào cực âm của đồng hồ. Đối với điện áp DC, que đỏ nối về phía điện thế dương và que đen nối về phía điện thế âm; đấu ngược cực sẽ làm kim lệch theo chiều ngược lại.

Nếu chưa biết trước điện áp cần đo, nên bắt đầu từ thang 600 V, sau đó chuyển xuống thang phù hợp để có độ phân giải dễ đọc hơn. Trước khi thay đổi thang đo, phải tách hai que đo khỏi đối tượng đang kiểm tra.

Đo dòng điện một chiều

Ở chức năng đo dòng DC µA và mA, HIOKI 3030-10 phải được mắc nối tiếp với tải. Cần ngắt nguồn mạch trước khi cắt dây và đưa đồng hồ vào đường dòng điện. Dòng điện phải đi vào que đỏ và đi ra que đen để kim lệch đúng chiều.

Không được đặt que đo trực tiếp song song với nguồn khi công tắc đang ở thang dòng điện. Nhà sản xuất cũng yêu cầu không sử dụng chức năng đo dòng trên mạch có điện áp từ 250 V trở lên.

Đo điện trở và kiểm tra linh kiện

Khi đo điện trở, mạch cần được cắt nguồn hoàn toàn và các tụ điện phải được phóng điện. Sau khi chọn hệ số nhân phù hợp, chập hai que đo và sử dụng núm 0 Ω ADJ để đưa kim về vị trí 0 Ω ở phía bên phải thang đo. Giá trị thực được xác định bằng số đọc trên thang Ω nhân với hệ số R×1, R×10, R×100 hoặc R×1k.

Đồng hồ cũng có thể dùng để kiểm tra LED. Do cực tính của nguồn pin bên trong mạch đo Ω có đặc điểm riêng, que đỏ của đồng hồ được nối với cực cathode và que đen nối với cực anode của LED. Nếu LED không sáng, có thể đảo hai đầu đo để kiểm tra lại; độ lệch kim trong phép thử này không được dùng làm giá trị định lượng.

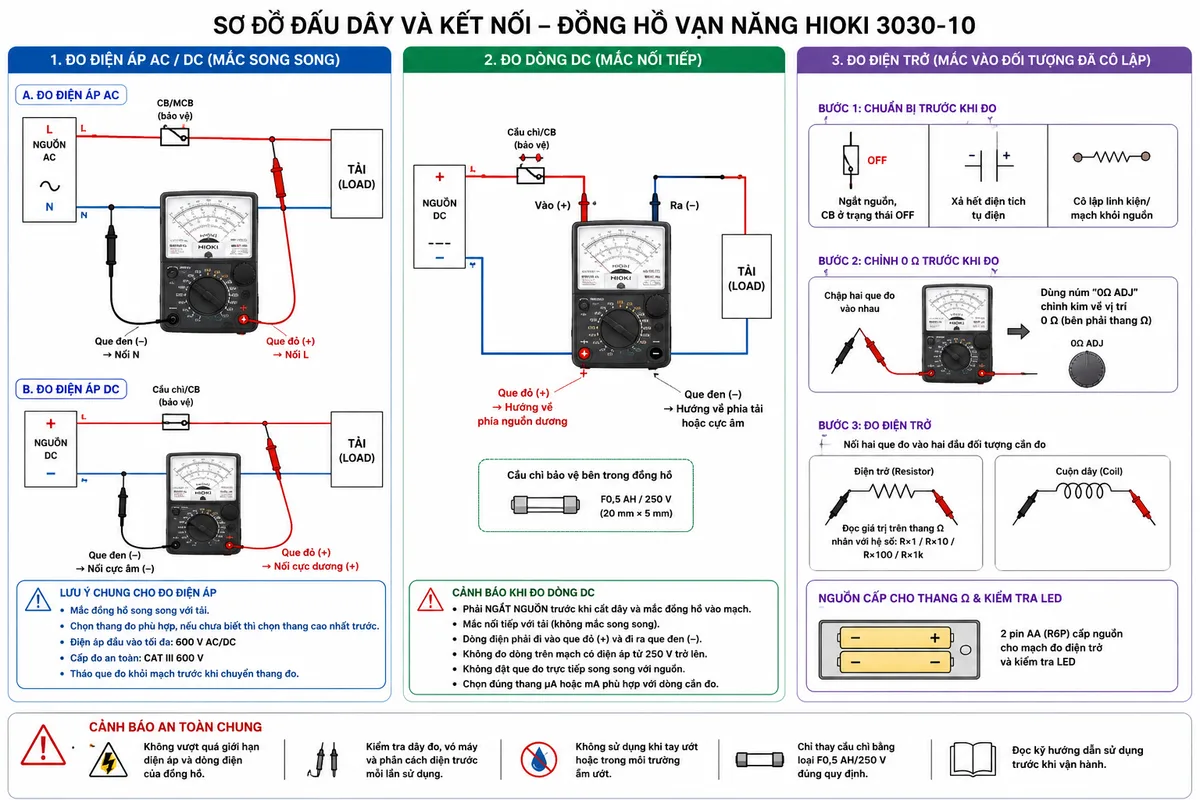

Sơ đồ đấu dây và kết nối

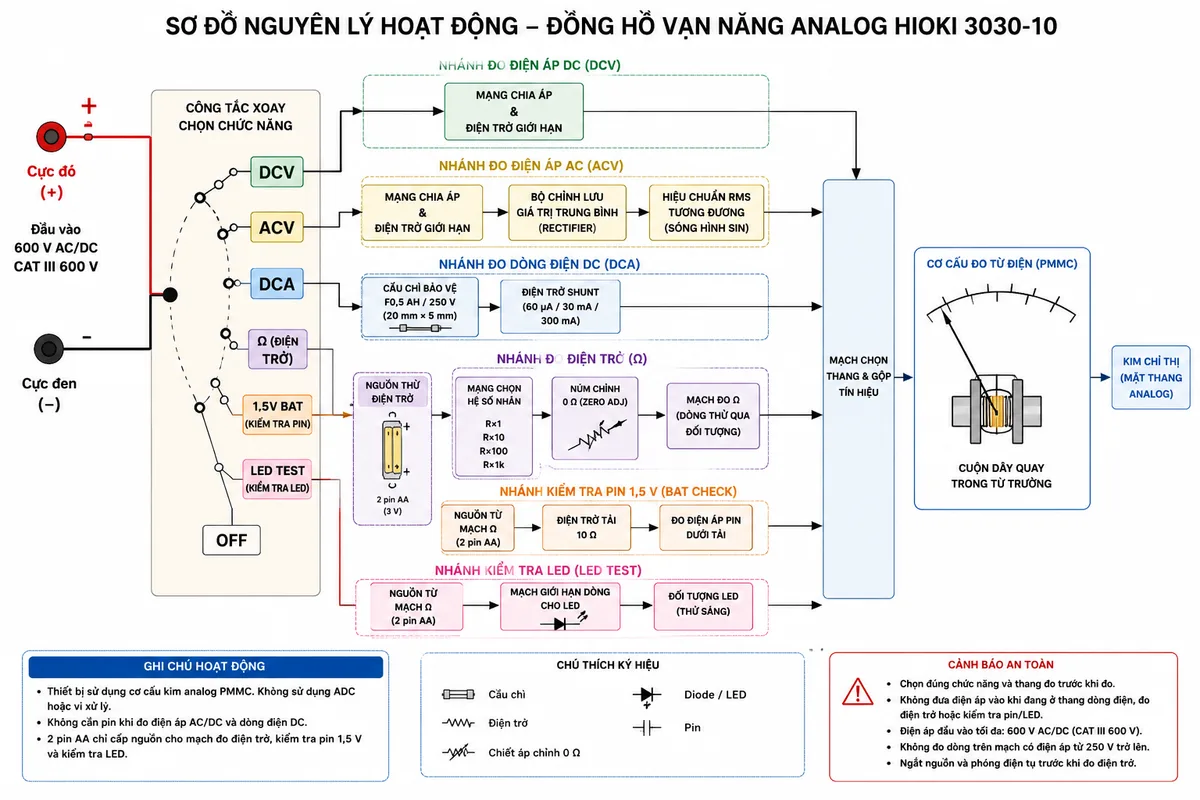

Nguyên lý hoạt động

HIOKI 3030-10 hoạt động bằng cơ cấu đo từ điện kiểu kim. Tín hiệu sau khi được giới hạn bởi mạng điện trở, điện trở shunt hoặc mạch chỉnh lưu sẽ tạo ra dòng điện phù hợp chạy qua cơ cấu đo. Dòng qua cuộn dây làm kim dịch chuyển trên mặt thang theo giá trị cần đo.

Ở thang DCV, mạng chia áp giới hạn dòng điện trước khi đưa đến cơ cấu kim. Ở thang ACV, điện áp xoay chiều được chỉnh lưu theo giá trị trung bình rồi hiệu chuẩn để hiển thị giá trị RMS tương đương đối với sóng hình sin. Vì vậy, đây không phải đồng hồ True RMS và kết quả có thể sai lệch khi đo dạng sóng méo, xung hoặc tín hiệu do biến tần tạo ra.

Ở thang dòng DC, các điện trở shunt biến dòng điện cần đo thành mức dòng hoặc điện áp phù hợp với cơ cấu kim. Khi đo điện trở, hai pin AA bên trong tạo dòng thử chạy qua linh kiện; mức dòng thay đổi theo điện trở của đối tượng và được biểu diễn trên thang Ω có chiều đọc ngược so với thang điện áp.

Chức năng kiểm tra pin 1,5 V đặt pin cần thử dưới tải điện trở 10 Ω. Nhờ đó, kim thể hiện điện áp của pin trong điều kiện có tải, giúp nhận biết pin yếu rõ hơn so với phép đo điện áp không tải.

Ứng dụng thực tế

• Kiểm tra điện áp tại ổ cắm, tủ điện, bảng điều khiển và đầu ra nguồn điện.
• Đo điện áp pin, ắc quy, bộ nguồn DC và mạch điện tử.
• Kiểm tra dòng tiêu thụ của tải DC công suất nhỏ hoặc linh kiện điện tử.
• Đo điện trở, kiểm tra dây dẫn, cuộn dây, cầu chì và tiếp điểm cơ khí.
• Quan sát quá trình nạp xả của tụ điện thông qua chuyển động của kim.
• Kiểm tra sơ bộ LED và đánh giá tình trạng pin 1,5 V khi có tải.
• Phục vụ sửa chữa điện dân dụng, điện tử, thiết bị gia dụng, bảo trì máy móc và đào tạo thực hành đo điện.

Lưu ý an toàn khi sử dụng

• Kiểm tra vỏ máy, dây đo và phần cách điện trước mỗi lần sử dụng; không dùng thiết bị khi có dây dẫn bị hở hoặc vỏ bị nứt.
• Luôn xác nhận đúng chức năng và thang đo trước khi kết nối que đo với mạch.
• Không đo điện áp cao hơn 600 V AC/DC và không sử dụng vượt quá cấp đo CAT III 600 V.
• Không đưa điện áp vào khi thiết bị đang ở thang đo dòng, điện trở hoặc kiểm tra pin.
• Ngắt nguồn và phóng điện hoàn toàn cho tụ điện trước khi đo điện trở.
• Không thay đổi thang đo khi các que đo vẫn đang nối với đối tượng có điện.
• Không sử dụng thiết bị khi tay ướt, trong môi trường ẩm ướt hoặc có hiện tượng ngưng tụ.
• Chỉ thay cầu chì bằng đúng loại và đúng thông số do nhà sản xuất quy định.

4) Cam kết và nơi mua hàng

Khách hàng đang tìm mua đồng hồ vạn năng HIOKI 3030-10 chính hãng có thể liên hệ thietbicodien để được kiểm tra tình trạng hàng, xác nhận phụ kiện đi kèm và tư vấn lựa chọn thiết bị phù hợp với mục đích đo.

Đội ngũ thietbicodien hỗ trợ đối chiếu đúng model, cung cấp thông tin kỹ thuật minh bạch và hướng dẫn sử dụng an toàn. Do 3030-10 đã được HIOKI xếp vào nhóm sản phẩm ngừng sản xuất, số lượng thực tế có thể phụ thuộc vào tồn kho tại thời điểm đặt hàng.

Câu hỏi thường gặp (FAQ)

HIOKI 3030-10 đo được những đại lượng nào?

HIOKI 3030-10 đo được điện áp AC, điện áp DC, dòng điện DC và điện trở. Thiết bị còn có chức năng kiểm tra pin 1,5 V dưới tải và kiểm tra khả năng phát sáng của LED.

HIOKI 3030-10 có phải là đồng hồ True RMS không?

Không. Thiết bị đo điện áp AC bằng phương pháp chỉnh lưu giá trị trung bình và hiệu chuẩn theo RMS của dạng sóng hình sin. Khi đo sóng méo hoặc đầu ra biến tần, kết quả có thể sai lệch so với đồng hồ True RMS.

HIOKI 3030-10 có cần pin để đo điện áp và dòng điện không?

Không. Cơ cấu kim sử dụng năng lượng từ chính tín hiệu điện áp hoặc dòng điện đang đo. Hai pin AA bên trong chủ yếu cấp nguồn cho phép đo điện trở và kiểm tra LED.

HIOKI 3030-10 có thể đo điện áp 600 V không?

Có. Điện áp đầu vào định mức tối đa của thiết bị là 600 V AC/DC và cấp đo an toàn là CAT III 600 V. Người dùng phải chọn đúng thang đo, sử dụng dây đo nguyên vẹn và không vượt quá giới hạn môi trường đo của thiết bị.

Có được đo điện trở khi mạch đang có điện không?

Không. Trước khi đo điện trở, phải ngắt hoàn toàn nguồn cấp và phóng điện các tụ điện trong mạch. Đưa điện áp vào khi thiết bị đang ở thang Ω có thể làm hỏng đồng hồ và gây nguy hiểm cho người sử dụng.

Tại sao phải chỉnh 0 Ω trước khi đo điện trở?

Việc chập hai que đo và chỉnh kim về 0 Ω giúp bù ảnh hưởng của điện áp pin, điện trở dây đo và sai lệch của mạch bên trong. Thao tác này nên được thực hiện lại sau khi thay đổi hệ số nhân điện trở.

HIOKI 3030-10 có đo nhiệt độ được không?

Mặt thang của thiết bị có thang nhiệt độ dành cho đầu dò thermistor 9021-01. Tuy nhiên, đầu dò tùy chọn này đã ngừng sản xuất nên chức năng nhiệt độ không còn khả dụng cho khách hàng mới nếu không có sẵn đầu dò tương thích.

Model 3030-10 còn được HIOKI sản xuất không?

Không. HIOKI hiện xếp 3030-10 vào nhóm sản phẩm đã ngừng sản xuất. Khả năng cung cấp phụ thuộc vào hàng tồn kho, hàng lưu kho chưa sử dụng hoặc nguồn thiết bị thay thế trên thị trường.
