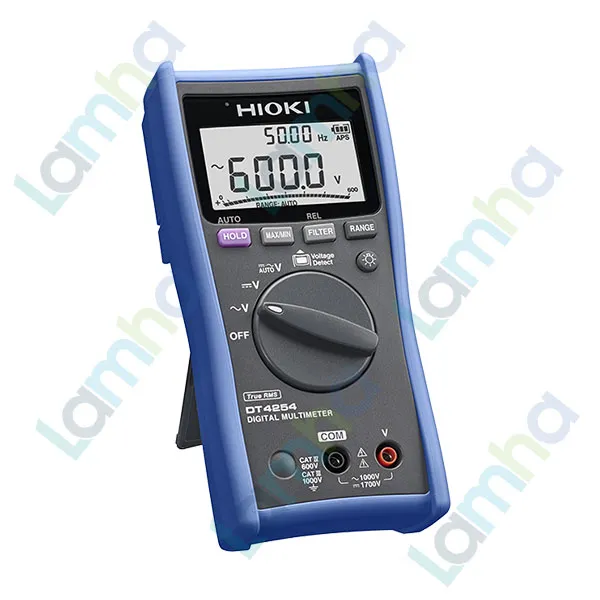

Đồng hồ vạn năng HIOKI DT4254

1. Giới thiệu Đồng hồ vạn năng HIOKI DT4254 và nguồn gốc thương hiệu

Đồng hồ vạn năng HIOKI DT4254 là thiết bị đo điện áp kỹ thuật số chuyên dụng thuộc dòng DT4250 của HIOKI, được phát triển cho công việc kiểm tra hệ thống điện lực, thiết bị công nghiệp, biến tần và hệ thống điện mặt trời. Khác với đồng hồ vạn năng thông thường, model DT4254 tập trung vào đo điện áp, không trang bị cổng đo dòng trực tiếp, nhờ đó giảm nguy cơ cắm nhầm que đo gây ngắn mạch khi làm việc tại hiện trường.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và chuyên nghiên cứu, sản xuất các thiết bị đo lường điện, điện tử, năng lượng và bảo trì công nghiệp. DT4254 được thiết kế và sản xuất tại Nhật Bản, hướng đến độ ổn định, khả năng làm việc trong môi trường hiện trường và yêu cầu an toàn của kỹ thuật viên điện chuyên nghiệp.

Thiết bị đặc biệt phù hợp cho phép đo điện áp DC cao của chuỗi pin mặt trời, điện áp AC tại tủ điện, đầu ra biến tần và các mạch điện cần kiểm tra nhanh điện áp, tần số hoặc cực tính. HIOKI đã ngừng sản xuất DT4254, vì vậy tình trạng cung cấp phụ thuộc vào lượng hàng còn lại hoặc giải pháp thay thế tương đương.

2. Ưu điểm và tính năng nổi bật của HIOKI DT4254

Thiết kế chuyên đo điện áp, hạn chế thao tác nhầm

Điểm khác biệt quan trọng của đồng hồ đo điện áp HIOKI DT4254 là chỉ sử dụng hai đầu vào V và COM, không có cổng A hoặc mA để đo dòng trực tiếp. Cấu hình này giúp hạn chế sự cố do người dùng để que đo ở cổng dòng rồi vô tình đo điện áp, một lỗi thao tác có thể gây ngắn mạch hoặc hồ quang điện.

Phù hợp kiểm tra hệ thống điện mặt trời và thiết bị công suất

DT4254 được tối ưu cho phép đo điện áp hở mạch chuỗi PV và kiểm tra điện áp tại các hệ thống năng lượng mặt trời quy mô lớn. Khi đo điện áp DC vượt giới hạn thông thường, mạch cần được cách ly khỏi lưới điện thương mại và cách ly với đất theo đúng điều kiện an toàn do nhà sản xuất quy định.

Đo điện áp AC True RMS và lọc nhiễu biến tần

Khả năng đo điện áp AC True RMS giúp thiết bị xác định chính xác giá trị hiệu dụng của điện áp ngay cả khi dạng sóng bị méo. Bộ lọc thông thấp có thể loại bớt thành phần sóng hài, hỗ trợ đo thành phần cơ bản tại đầu ra phía thứ cấp của biến tần và các hệ thống điều khiển động cơ.

Tự động nhận biết AC/DC và cảnh báo cực tính

Chế độ AUTO V hỗ trợ tự động nhận biết điện áp AC hoặc DC, giảm số thao tác khi kiểm tra nhiều điểm đo. Khi phát hiện điện áp DC có cực tính ngược vượt ngưỡng cảnh báo, thiết bị có thể kích hoạt đèn LED màu đỏ và còi báo, giúp kỹ thuật viên nhận biết nhanh tình trạng đấu ngược cực trong hệ thống điện mặt trời.

Thông số và đặc tính kỹ thuật chính

Hạng mục	Thông số
Loại thiết bị	Đồng hồ kỹ thuật số chuyên đo điện áp, không có cổng đo dòng trực tiếp
Dải đo điện áp DC	600,0 mV đến 1700 V, 5 dải đo; độ chính xác cơ bản ±0,3% giá trị đọc ±3 chữ số
Điều kiện đo DC trên 1000 V	Chỉ áp dụng khi mạch đo cách ly khỏi lưới điện thương mại và cách ly với đất; điện áp giữa đầu cực và đất không được vượt quá 1000 V
Dải đo điện áp AC	6,000 V đến 1000 V, 4 dải đo; đặc tính tần số từ 40 Hz đến 1 kHz
Phương pháp đo AC	True RMS, hệ số đỉnh tối đa 3; độ chính xác cơ bản từ 40 Hz đến 500 Hz là ±0,9% giá trị đọc ±3 chữ số
Đo tần số	99,99 Hz đến 99,99 kHz, 4 dải đo; độ chính xác cơ bản ±0,1% giá trị đọc ±1 chữ số
Phát hiện điện áp	Mức Hi: AC 40 V đến 600 V; mức Lo: AC 80 V đến 600 V
Cấp an toàn đo lường	CAT III 1000 V, CAT IV 600 V
Hiển thị	Màn hình LCD chính và phụ, tối đa 6000 số đếm, kèm thanh biểu đồ
Chức năng hỗ trợ	AUTO AC/DCV, lọc thông thấp, giữ giá trị, Auto Hold, MAX/MIN/AVG, đo tương đối và tự động tiết kiệm pin
Kết nối máy tính	Hỗ trợ truyền dữ liệu quang học qua bộ giao tiếp USB DT4900-01 tùy chọn
Nguồn cấp	4 pin kiềm LR03/AAA; thời gian sử dụng liên tục khoảng 130 giờ khi tắt đèn nền
Kích thước	84 mm × 174 mm × 52 mm
Khối lượng	Khoảng 390 g, bao gồm pin và vỏ bảo vệ
Phụ kiện tiêu chuẩn	Dây đo L9207-10, vỏ bảo vệ, hướng dẫn sử dụng và 4 pin LR03

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo điện áp và tần số

HIOKI DT4254 đo điện áp AC/DC bằng cách mắc song song hai que đo với nguồn hoặc tải cần kiểm tra. Que đen được kết nối với cổng COM và đặt tại điểm tham chiếu, cực âm hoặc dây trung tính; que đỏ được kết nối với cổng V và đặt tại cực dương, dây pha hoặc điểm có điện thế cần đo.

Trong chế độ AUTO V, thiết bị tự phân tích tín hiệu đầu vào để xác định đó là điện áp AC hay DC. Màn hình kép cho phép theo dõi điện áp và tần số đồng thời, hữu ích khi kiểm tra nguồn điện, máy phát, UPS, biến tần và hệ thống phân phối điện.

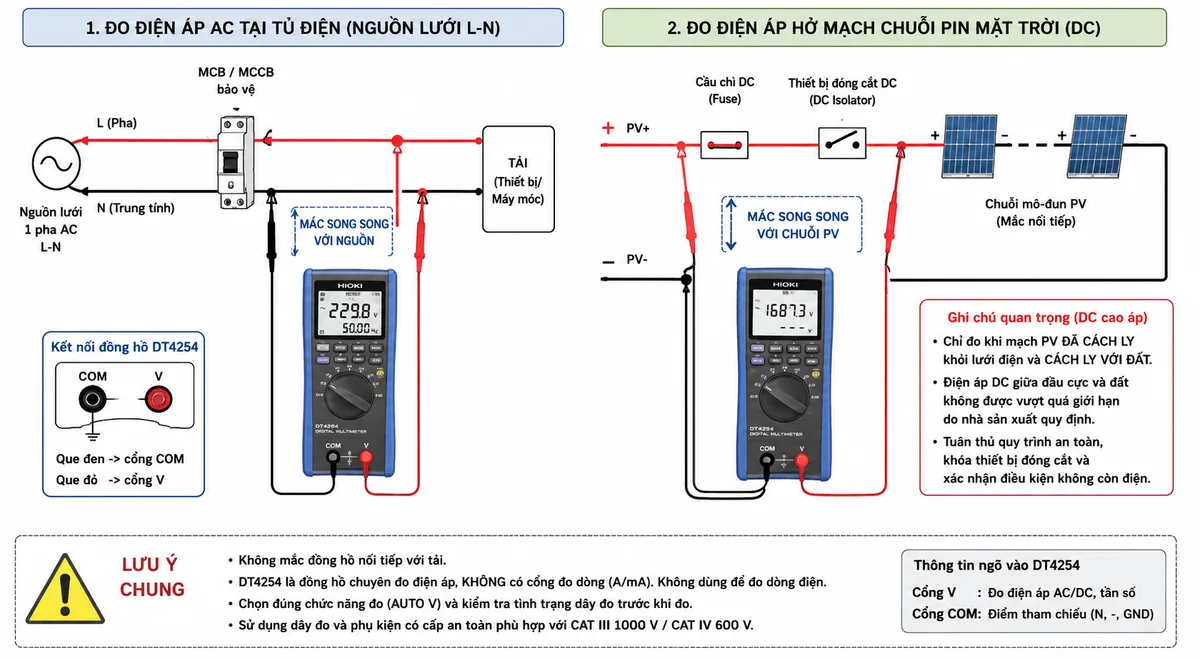

Sơ đồ đấu dây và kết nối đo

Khi đo nguồn AC, DT4254 phải được mắc song song phía sau thiết bị bảo vệ phù hợp như MCB hoặc MCCB; que đỏ nối vào dây pha và que đen nối vào dây trung tính hoặc điểm tham chiếu. Khi kiểm tra chuỗi pin mặt trời, que đỏ nối với cực dương PV và que đen nối với cực âm PV sau khi đã thực hiện đúng trình tự cô lập DC, khóa thiết bị đóng cắt và xác nhận điều kiện cách ly.

Đồng hồ không được mắc nối tiếp với tải và không dùng để đo dòng điện trực tiếp. Người vận hành phải sử dụng dây đo, đầu đo và cấp bảo vệ phù hợp với vị trí đo thực tế.

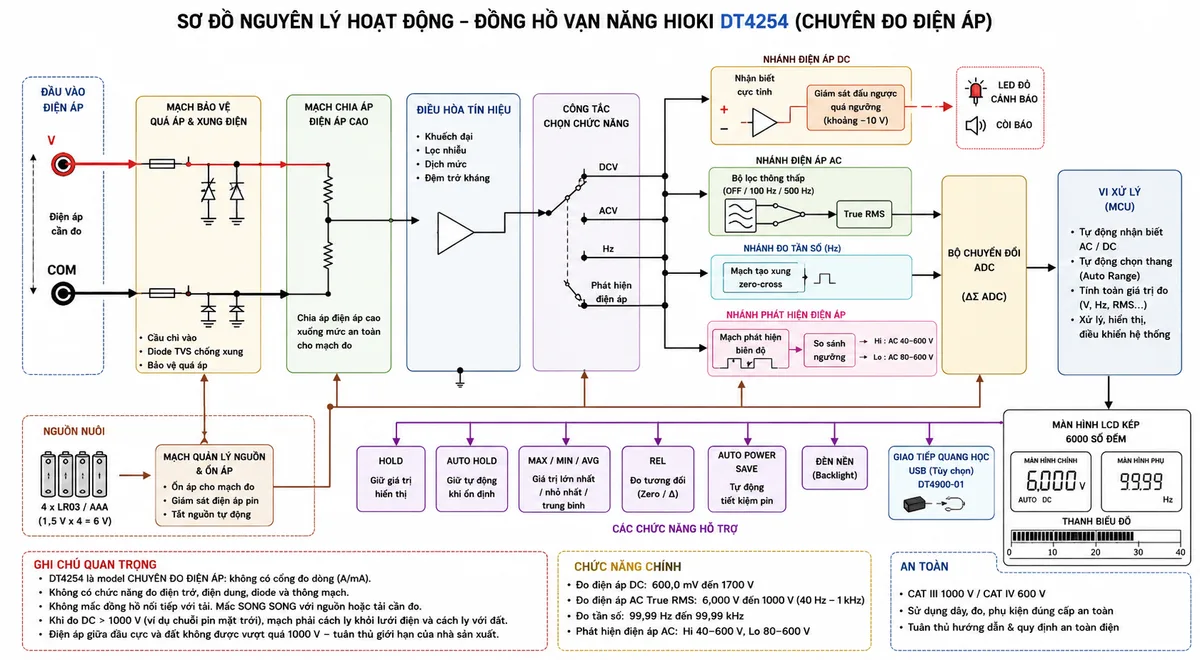

Nguyên lý hoạt động

Tín hiệu điện áp từ hai cổng V và COM trước tiên đi qua mạch bảo vệ đầu vào để hạn chế ảnh hưởng của quá áp và xung điện. Mạch chia áp tiếp tục hạ tín hiệu xuống mức phù hợp với phần điện tử bên trong, đồng thời khối điều hòa tín hiệu thực hiện lọc, ổn định và lựa chọn dải đo.

Đối với điện áp DC, mạch xử lý xác định biên độ và cực tính của tín hiệu. Nếu phát hiện cực tính ngược ở mức đủ lớn, bộ xử lý điều khiển đèn đỏ và còi cảnh báo. Đối với điện áp AC, tín hiệu được đưa qua khối xử lý True RMS để tính giá trị hiệu dụng; người dùng có thể kích hoạt bộ lọc thông thấp khi cần giảm ảnh hưởng của sóng hài từ biến tần.

Sau khi điều hòa, tín hiệu được số hóa bởi bộ chuyển đổi ADC và gửi đến vi xử lý. Vi xử lý thực hiện chọn thang tự động, tính toán điện áp, tần số, giá trị lớn nhất, nhỏ nhất, trung bình hoặc giá trị tương đối, sau đó đưa kết quả lên màn hình LCD. Khi sử dụng bộ DT4900-01 tùy chọn, dữ liệu được truyền tới máy tính bằng giao tiếp quang học cách ly.

Ứng dụng thực tế

• Kiểm tra điện áp hở mạch của chuỗi mô-đun và hệ thống điện mặt trời.
• Đo điện áp AC/DC trong tủ phân phối, tủ điều khiển và hệ thống điện công nghiệp.
• Kiểm tra điện áp đầu vào, đầu ra và tần số của UPS, bộ nguồn hoặc máy phát điện.
• Đo thành phần điện áp cơ bản tại đầu ra biến tần bằng chức năng lọc thông thấp.
• Phát hiện nhanh dây hoặc thiết bị đang mang điện trước khi bảo trì.
• Kiểm tra cực tính DC nhằm hạn chế đấu ngược chuỗi pin mặt trời và nguồn một chiều.
• Thu thập, theo dõi và lưu kết quả đo trên máy tính khi sử dụng bộ giao tiếp tùy chọn.

Lưu ý an toàn khi sử dụng

• Chọn đúng chức năng đo và kiểm tra tình trạng dây đo trước khi tiếp xúc với mạch điện.
• Luôn mắc đồng hồ song song với nguồn hoặc tải; không mắc DT4254 nối tiếp trong mạch.
• Không sử dụng thiết bị tại vị trí có cấp đo lường vượt quá giới hạn ghi trong bảng thông số.
• Khi đo hệ thống PV, phải cô lập đúng quy trình và xác nhận điều kiện nối đất của chuỗi trước khi đo điện áp DC cao.
• Không chạm vào phần kim loại của đầu đo và không tháo nắp pin khi thiết bị đang kết nối với mạch.
• Chức năng phát hiện điện áp chỉ mang tính hỗ trợ; trước khi làm việc phải xác nhận tình trạng mất điện bằng phép đo tiếp xúc phù hợp.

4. Cam kết và nơi mua hàng

Khách hàng cần mua HIOKI DT4254 chính hãng nên kiểm tra kỹ model, tình trạng thiết bị, phụ kiện đi kèm, tem nhận dạng và tài liệu kỹ thuật. Do DT4254 là model đã ngừng sản xuất, lượng hàng mới có thể hạn chế; khách hàng nên xác nhận tồn kho và tình trạng sản phẩm trước khi đặt mua.

Để được tư vấn đúng thiết bị, kiểm tra hàng còn lại hoặc lựa chọn model HIOKI thay thế phù hợp cho hệ thống điện mặt trời và bảo trì điện công nghiệp, hãy liên hệ mua hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật sẽ hỗ trợ đối chiếu yêu cầu đo, cấp an toàn, phụ kiện dây đo và phương án sử dụng phù hợp với công việc thực tế.

Câu hỏi thường gặp (FAQ)

HIOKI DT4254 có phải là đồng hồ vạn năng đo đầy đủ mọi đại lượng không?

Không. DT4254 là đồng hồ chuyên đo điện áp, được tối ưu cho điện áp AC, điện áp DC cao, tần số và phát hiện điện áp. Thiết bị không có chức năng đo dòng trực tiếp, điện trở, điện dung, diode hoặc thông mạch.

DT4254 có phù hợp đo chuỗi pin mặt trời không?

Có. Thiết bị được HIOKI phát triển cho việc kiểm tra điện áp hở mạch của mô-đun và chuỗi PV. Khi đo điện áp DC cao, hệ thống phải đáp ứng đầy đủ điều kiện cách ly và giới hạn đầu cực-đất được nêu trong bảng thông số.

Vì sao DT4254 không trang bị cổng đo dòng điện?

Việc loại bỏ cổng A hoặc mA giúp giảm nguy cơ người dùng cắm nhầm dây đo dòng rồi đo trực tiếp vào nguồn điện áp. Đây là một thiết kế hướng đến an toàn khi bảo trì thiết bị điện lực và hệ thống PV.

DT4254 có đo chính xác điện áp đầu ra biến tần không?

Thiết bị hỗ trợ đo True RMS và bộ lọc thông thấp. Khi kích hoạt bộ lọc, các thành phần hài cao có thể được giảm bớt để hỗ trợ đánh giá thành phần điện áp cơ bản tại đầu ra biến tần. Kết quả vẫn phụ thuộc vào cấu hình biến tần, dạng sóng và vị trí đo.

Chức năng cảnh báo cực tính của DT4254 hoạt động như thế nào?

Khi đo điện áp DC và phát hiện tín hiệu có cực tính ngược vượt ngưỡng cảnh báo, thiết bị phát còi và bật đèn LED đỏ. Chức năng này giúp người dùng nhận biết nhanh việc đặt ngược que đo hoặc đấu ngược cực nguồn DC.

Có thể truyền dữ liệu từ DT4254 sang máy tính không?

Có. Người dùng cần trang bị thêm bộ giao tiếp USB DT4900-01. Kết nối quang học cách ly cho phép truyền giá trị hiển thị tới máy tính để theo dõi, lập biểu đồ và lưu dữ liệu.

DT4254 đã ngừng sản xuất thì có còn mua được không?

Khả năng cung cấp phụ thuộc vào tồn kho thực tế. Người mua nên kiểm tra tình trạng hàng, phụ kiện, nguồn gốc và chính sách bảo hành trước khi đặt hàng; trường hợp hết hàng có thể lựa chọn giải pháp HIOKI đời mới có chức năng tương đương.
