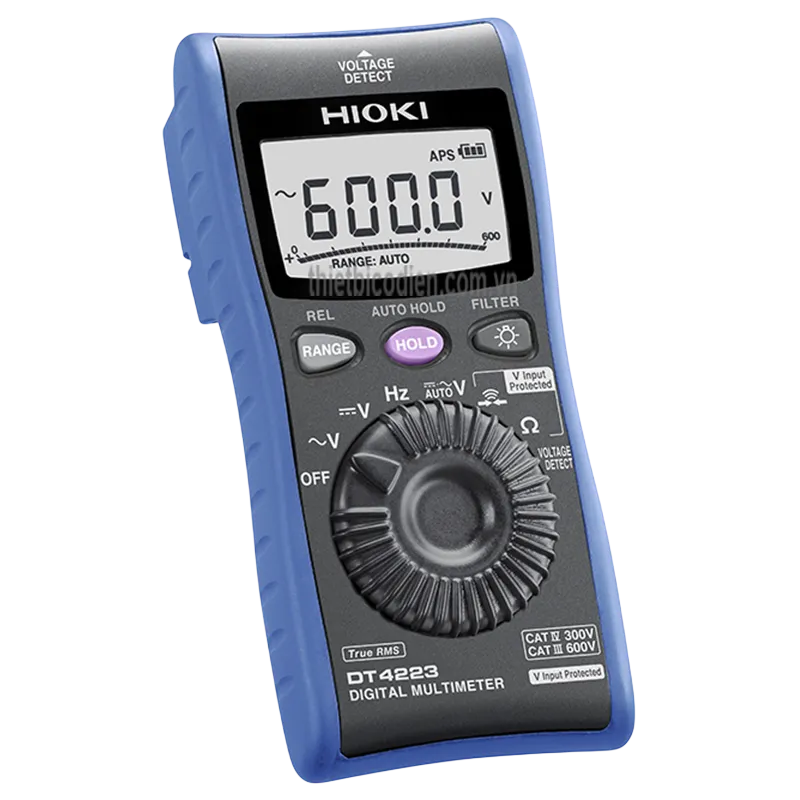

Đồng hồ vạn năng HIOKI DT4223

1. Giới thiệu Đồng hồ vạn năng HIOKI DT4223 và nguồn gốc thương hiệu

Đồng hồ vạn năng HIOKI DT4223 là thiết bị đo điện cầm tay nhỏ gọn, được thiết kế chuyên cho công việc kiểm tra, bảo trì và xử lý sự cố hệ thống điện. Sản phẩm hỗ trợ đo điện áp AC/DC, điện trở, tần số, kiểm tra thông mạch và phát hiện dây dẫn đang mang điện, phù hợp với kỹ thuật viên thường xuyên làm việc tại tủ điện, nhà máy, tòa nhà và công trình dân dụng.

Hioki là thương hiệu thiết bị đo lường điện của Nhật Bản, được thành lập từ năm 1935. Các sản phẩm của hãng được phát triển theo định hướng an toàn, độ bền cao và khả năng đáp ứng nhanh trong môi trường đo điện thực tế. Model DT4223 có xuất xứ Nhật Bản, thuộc dòng đồng hồ vạn năng bỏ túi DT4200 của hãng.

Điểm khác biệt quan trọng của sản phẩm là công nghệ bảo vệ khi người dùng vô tình đưa điện áp vào trong lúc máy đang đặt ở chức năng đo điện trở hoặc thông mạch. Cơ chế này giúp hạn chế dòng điện đi vào thiết bị, giảm nguy cơ làm nhảy CB ngoài ý muốn, phát sinh hồ quang hoặc tia lửa tại đầu que đo.

2. Ưu điểm và tính năng nổi bật của HIOKI DT4223

• Chống nhảy CB ngoài ý muốn bằng cơ chế nhận biết tín hiệu đầu vào và chuyển mạch đo phù hợp.
• Cảnh báo thao tác sai bằng đèn nền đỏ và còi báo khi phát hiện điện áp ở chức năng đo điện trở hoặc thông mạch.
• Tự động nhận biết điện áp AC/DC, hỗ trợ kiểm tra hệ thống điện nhanh hơn mà không phải đổi chức năng nhiều lần.
• Đo điện áp AC theo phương pháp True RMS, phù hợp với các tín hiệu không hoàn toàn hình sin.
• Tích hợp bộ lọc thông thấp để giảm ảnh hưởng của nhiễu tần số cao khi kiểm tra biến tần và thiết bị điều khiển điện tử.
• Hỗ trợ phát hiện dây dẫn đang mang điện thông qua chức năng dò điện áp tích hợp.
• Auto Hold tự động giữ giá trị sau khi kết quả đo ổn định, thuận tiện khi người dùng phải cầm cả hai que đo.
• Có các chức năng Hold, hiển thị giá trị tương đối, tự động chọn thang, chọn thang thủ công và tự động tiết kiệm pin.
• Thiết kế bỏ túi, có vỏ bảo vệ, chịu rơi và giá giữ dây đo ở mặt sau.
• Chỉ sử dụng hai cổng V và COM, không có cổng đo dòng điện, giúp cấu hình đầu vào đơn giản cho công việc kiểm tra điện áp.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Model	DT4223
Loại thiết bị	Đồng hồ vạn năng kỹ thuật số bỏ túi, chuyên dùng cho công việc điện
Điện áp DC	600,0 mV đến 600,0 V; 4 dải đo; độ chính xác cơ bản ±0,5% giá trị đọc ±5 chữ số
Điện áp AC	6,000 V đến 600,0 V; 3 dải đo; đáp ứng tần số 40 Hz đến 1 kHz
Độ chính xác AC cơ bản	±1,0% giá trị đọc ±3 chữ số trong khoảng 40 Hz đến 500 Hz
Phương pháp đo AC	True RMS; hệ số đỉnh 3
Điện trở	600,0 Ω đến 60,00 MΩ; 6 dải đo; độ chính xác cơ bản ±0,9% giá trị đọc ±5 chữ số
Đo tần số	3 dải hiển thị từ 99,99 Hz đến 9,999 kHz; độ chính xác cơ bản ±0,1% giá trị đọc ±2 chữ số
Kiểm tra thông mạch	Còi bật ở mức 25 Ω trở xuống; còi tắt ở mức 245 Ω trở lên
Phát hiện điện áp	80 V đến 600 V AC; tần số mục tiêu 50 Hz hoặc 60 Hz
Bộ lọc thông thấp	Lựa chọn OFF, 100 Hz hoặc 500 Hz
Chức năng bổ trợ	Auto AC/DC, Auto Hold, Hold, REL, Auto Range, Manual Range, đèn nền và tự động tiết kiệm pin
Hiển thị	LCD chính và phụ 4 chữ số; tối đa 6000 số đếm; có thanh biểu đồ
Cấp an toàn đo lường	CAT III 600 V; CAT IV 300 V
Điện áp định mức lớn nhất giữa hai cổng	600 V DC hoặc AC
Nhiệt độ làm việc	Từ -10°C đến 65°C
Cấp bảo vệ	IP40 khi sử dụng; IP42 khi bảo quản, không tính khu vực đầu nối
Khả năng chịu rơi	Rơi từ độ cao 1 m xuống nền bê tông khi gắn vỏ bảo vệ
Nguồn cấp	1 pin kiềm LR03
Thời gian hoạt động liên tục	Khoảng 35 giờ khi đo điện áp DC và tắt đèn nền
Kích thước	Khoảng 72 × 149 × 38 mm
Khối lượng	Khoảng 190 g, bao gồm pin và vỏ bảo vệ
Phụ kiện tiêu chuẩn	Dây đo DT4911, vỏ bảo vệ, pin LR03 và tài liệu hướng dẫn
Chức năng không hỗ trợ	Không đo dòng điện, điện dung hoặc diode

3. Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI DT4223

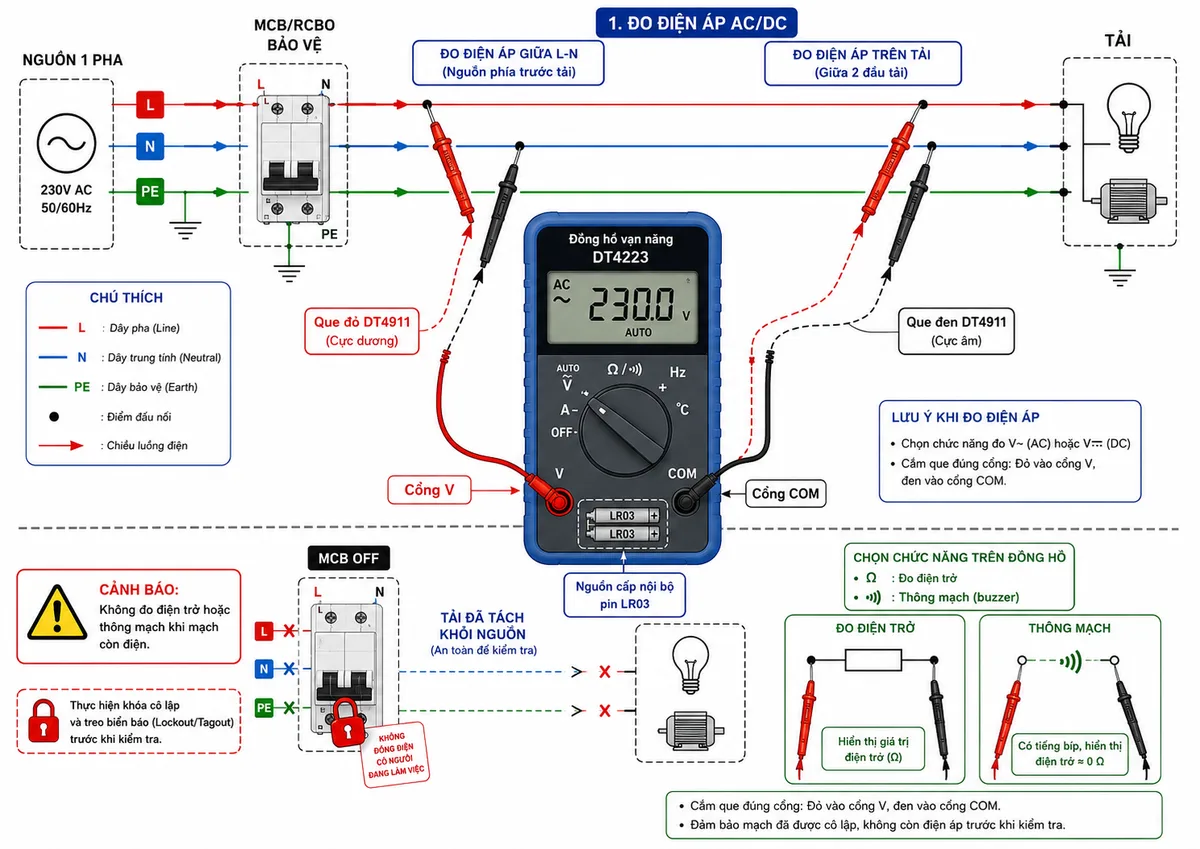

Kết nối que đo và kiểm tra mạch điện

Que đo màu đỏ của HIOKI DT4223 được cắm vào cổng V, còn que đo màu đen được cắm vào cổng COM. Khi đo điện áp, hai que đo được đặt song song với hai điểm cần kiểm tra, chẳng hạn giữa dây pha và dây trung tính, giữa hai pha hoặc hai đầu của tải điện.

Khi đo điện trở hoặc kiểm tra thông mạch, nguồn cấp của mạch phải được ngắt hoàn toàn. Người dùng cần cô lập thiết bị bằng CB, MCB, MCCB hoặc phương tiện đóng cắt phù hợp, xác nhận mạch đã hết điện rồi mới đưa que đo vào linh kiện hoặc đoạn dây cần kiểm tra. Tính năng bảo vệ đầu vào chỉ giúp giảm rủi ro do thao tác nhầm và không thay thế quy trình an toàn điện.

Đo điện áp AC và DC

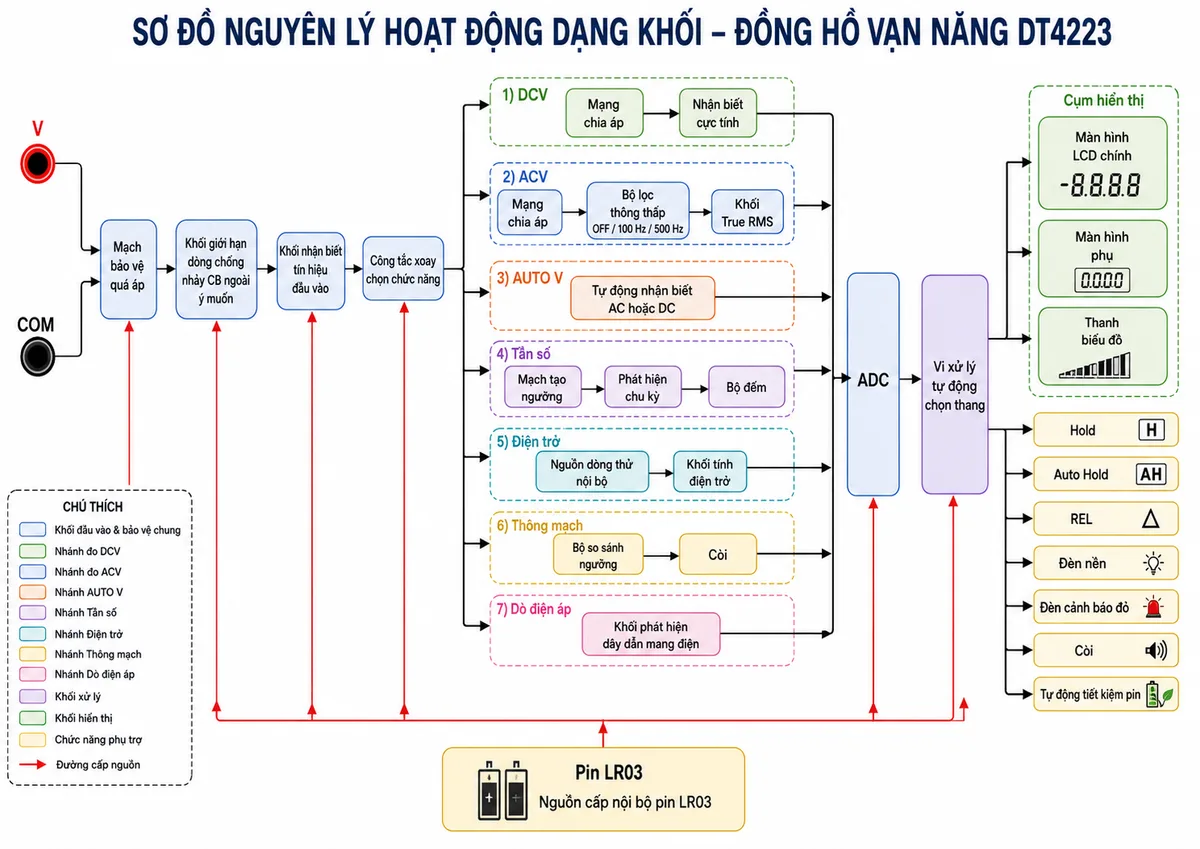

Ở chế độ đo điện áp, tín hiệu từ cổng V và COM được đưa qua mạch bảo vệ, mạch chia áp và khối điều hòa tín hiệu trước khi chuyển đổi thành dữ liệu số. Với điện áp DC, thiết bị xác định biên độ và cực tính. Với điện áp AC, khối True RMS tính giá trị hiệu dụng để cải thiện độ tin cậy khi đo tín hiệu bị méo hoặc chịu ảnh hưởng của thiết bị điện tử công suất.

Chế độ Auto V cho phép thiết bị tự nhận biết tín hiệu là AC hay DC và hiển thị kết quả tương ứng. Chế độ này không đo đồng thời thành phần AC và DC mà tự lựa chọn loại tín hiệu phù hợp với đầu vào.

Đo điện áp tại đầu ra biến tần

Khi kiểm tra hệ thống có biến tần, bộ nguồn chuyển mạch hoặc tải điều khiển điện tử, nhiễu tần số cao có thể làm kết quả điện áp dao động. Người dùng có thể kích hoạt bộ lọc thông thấp 100 Hz hoặc 500 Hz để giảm ảnh hưởng của thành phần hài cao và tập trung đánh giá thành phần cơ bản của tín hiệu.

Đo điện trở và kiểm tra thông mạch

Ở chức năng đo điện trở, nguồn thử nội bộ tạo một dòng điện nhỏ đi qua phần tử cần đo. Thiết bị đo điện áp hình thành trên phần tử, tính toán điện trở và đưa kết quả lên màn hình. Chức năng REL có thể được sử dụng để bù điện trở của dây đo khi cần kiểm tra các giá trị thấp.

Trong chế độ kiểm tra thông mạch có còi, mạch so sánh đánh giá điện trở giữa hai que đo. Khi đường dây hoặc tiếp điểm có điện trở đủ thấp, còi phát âm thanh để kỹ thuật viên nhận biết mà không phải liên tục quan sát màn hình.

Cơ chế bảo vệ chống thao tác nhầm

Khi đặt công tắc xoay ở chức năng điện trở hoặc thông mạch, DT4223 không lập tức duy trì đầu vào ở trạng thái trở kháng thấp như nhiều đồng hồ thông thường. Thiết bị sử dụng mạch trở kháng cao để nhận biết đối tượng được kết nối, sau đó mới chuyển sang mạch tạo dòng thử khi xác định đầu vào phù hợp.

Nếu người dùng vô tình đưa điện áp vào trong lúc đang chọn chức năng điện trở hoặc thông mạch, mạch bảo vệ sẽ hạn chế dòng đi vào đồng hồ. Đồng thời, đèn nền chuyển sang màu đỏ và còi phát cảnh báo để người dùng ngắt kết nối. Cơ chế này giúp giảm nguy cơ nhảy cầu dao và phát sinh hồ quang, nhưng không cho phép cố ý đo điện áp khi công tắc đang đặt sai chức năng.

Đo tần số và phát hiện dây mang điện

Ở chức năng tần số, tín hiệu điện áp AC được điều hòa, tạo ngưỡng và chuyển thành các chu kỳ để bộ đếm xác định số lần lặp trong một giây. Chức năng này hỗ trợ kiểm tra tần số nguồn, đầu ra thiết bị điều khiển và một số hệ thống điện công nghiệp.

Chức năng dò điện áp AC cho phép đưa thân đồng hồ đến gần dây dẫn có lớp cách điện. Khi mức điện áp cảm nhận vượt ngưỡng phát hiện, thiết bị phát còi và chỉ thị trên màn hình. Chức năng dò chỉ nên dùng để kiểm tra sơ bộ, không được dùng thay thế hoàn toàn cho phép đo xác nhận hết điện bằng que đo.

Ứng dụng thực tế

• Kiểm tra điện áp tại tủ phân phối, tủ điều khiển, ổ cắm và đầu vào của thiết bị điện.
• Bảo trì hệ thống điện trong tòa nhà, nhà máy, thang máy và công trình cơ điện.
• Kiểm tra dây dẫn, cầu chì, công tắc, tiếp điểm, cuộn dây và kết nối bằng chức năng điện trở hoặc thông mạch.
• Đo điện áp và tần số tại hệ thống biến tần, điện mặt trời, pin nhiên liệu và thiết bị điện tử công suất.
• Phát hiện sơ bộ dây dẫn đang mang điện trước khi tiến hành kiểm tra chi tiết.
• Phục vụ kỹ thuật viên điện, nhân viên bảo trì cơ điện, nhà thầu M&E và bộ phận vận hành nhà máy.

4. Cam kết và nơi mua Đồng hồ vạn năng HIOKI DT4223

Để lựa chọn đúng HIOKI DT4223 chính hãng, khách hàng nên kiểm tra đầy đủ model, phụ kiện tiêu chuẩn, tình trạng que đo, số nhận dạng sản phẩm và chính sách bảo hành đi kèm. Không nên lựa chọn thiết bị chỉ dựa trên giá bán khi chưa xác minh nguồn gốc và cấu hình hàng hóa.

thietbicodien cam kết cung cấp sản phẩm đúng model, nguồn gốc minh bạch, tư vấn chức năng phù hợp với nhu cầu kiểm tra điện và hỗ trợ thông tin kỹ thuật trong quá trình sử dụng. Liên hệ mua hàng chính hãng, yêu cầu báo giá và tư vấn phụ kiện tại thietbicodien.

Câu hỏi thường gặp (FAQ)

HIOKI DT4223 có đo được dòng điện không?

Không. DT4223 không có cổng A, mA hoặc µA và được thiết kế tập trung cho đo điện áp, điện trở, tần số, thông mạch và phát hiện dây dẫn đang mang điện. Khi cần đo dòng điện, người dùng nên lựa chọn đồng hồ có ngõ vào dòng hoặc ampe kìm phù hợp.

HIOKI DT4223 có đo điện dung và kiểm tra diode không?

Không. Hai chức năng này không được trang bị trên DT4223. Model tập trung vào công việc kiểm tra điện với Auto AC/DC và chức năng phát hiện điện áp.

Điểm khác nhau chính giữa DT4223 và DT4224 là gì?

DT4223 có chức năng tự động nhận biết điện áp AC/DC và phát hiện dây mang điện. DT4224 hỗ trợ đo điện dung và diode nhưng không có hai chức năng chuyên biệt nói trên. Cả hai đều có đo điện trở, thông mạch và cơ chế bảo vệ khi nhập nhầm điện áp.

Có thể cố ý đo điện áp khi DT4223 đang đặt ở thang điện trở không?

Không. Tính năng bảo vệ chỉ nhằm giảm hậu quả khi người dùng vô tình thao tác sai. Trước khi đo, luôn phải chọn đúng chức năng; khi đo điện trở hoặc thông mạch, phải ngắt nguồn và xác nhận mạch đã hết điện.

True RMS trên HIOKI DT4223 có tác dụng gì?

True RMS giúp thiết bị tính giá trị hiệu dụng của điện áp AC ngay cả khi dạng sóng bị méo. Tính năng này hữu ích khi kiểm tra hệ thống có biến tần, bộ nguồn chuyển mạch hoặc tải điện tử.

Khi nào nên sử dụng bộ lọc thông thấp?

Nên bật bộ lọc khi tín hiệu đo chịu ảnh hưởng của nhiễu tần số cao hoặc thành phần chuyển mạch từ biến tần. Người dùng cần chọn băng thông phù hợp vì bộ lọc không đúng có thể làm thay đổi giá trị hiển thị.

Chức năng dò điện áp của DT4223 có thay thế được phép đo bằng que đo không?

Không. Chức năng dò điện áp chỉ phục vụ kiểm tra sơ bộ trên dây bọc cách điện và có thể bị ảnh hưởng bởi khoảng cách, cách bố trí dây hoặc điều kiện môi trường. Khi xác nhận mạch đã hết điện, cần sử dụng phương pháp đo tiếp xúc và quy trình an toàn phù hợp.

DT4223 có phù hợp để đo tại tủ điện công nghiệp không?

Có, khi điện áp và vị trí đo nằm trong cấp an toàn của thiết bị và dây đo. Người vận hành phải sử dụng que đo đúng cấp đo lường, kiểm tra tình trạng cách điện, mang phương tiện bảo hộ và không vượt quá giới hạn định mức của đồng hồ.
