Bút đo điện HIOKI 3246-60

Bút đo điện HIOKI 3246-60 – đồng hồ đo điện dạng bút của Nhật Bản

Bút đo điện HIOKI 3246-60 là đồng hồ vạn năng số dạng bút được thiết kế cho công việc kiểm tra, sửa chữa và bảo trì điện. Khác với bút thử điện không tiếp xúc thông thường, thiết bị sử dụng hai đầu đo tiếp xúc để đo chính xác điện áp AC/DC, điện trở, thông mạch và diode.

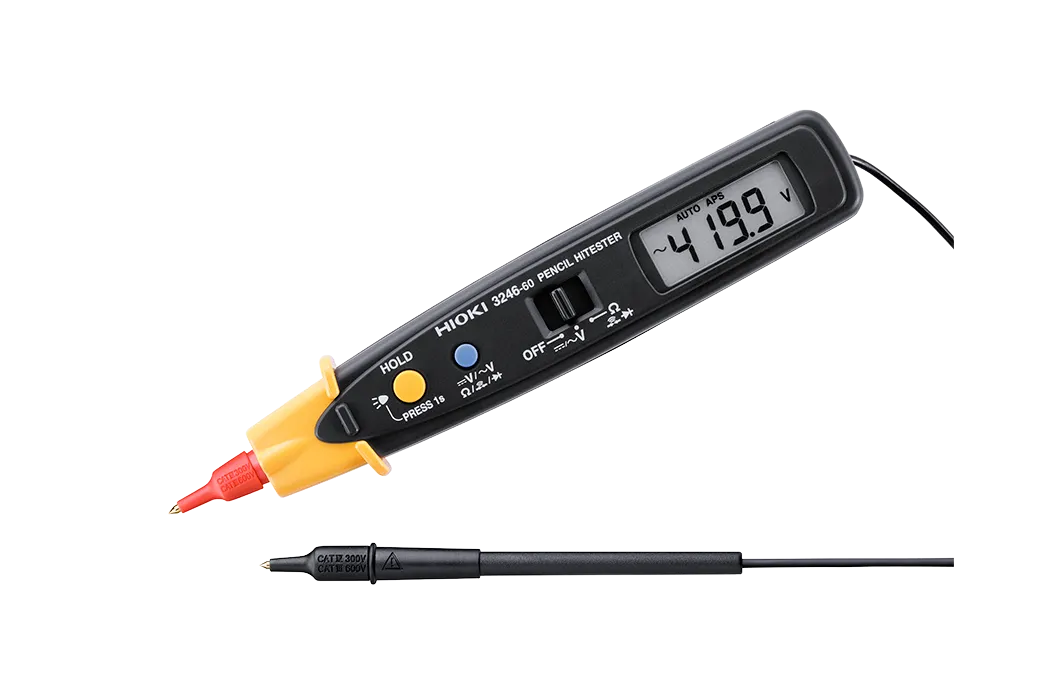

Với thân máy thon gọn, đầu dò màu đỏ tích hợp trực tiếp trên thân và dây đo màu đen có thể cuộn gọn phía sau, model 3246-60 phù hợp cho kỹ thuật viên cần thao tác bằng một tay tại tủ điện, ổ cắm, thiết bị dân dụng hoặc các vị trí có không gian hạn chế.

1. Giới thiệu và nguồn gốc thương hiệu HIOKI

HIOKI là thương hiệu thiết bị đo điện và điện tử của Nhật Bản, chuyên phát triển đồng hồ vạn năng, ampe kìm, máy đo điện trở cách điện, thiết bị phân tích công suất và nhiều giải pháp đo lường phục vụ bảo trì công nghiệp.

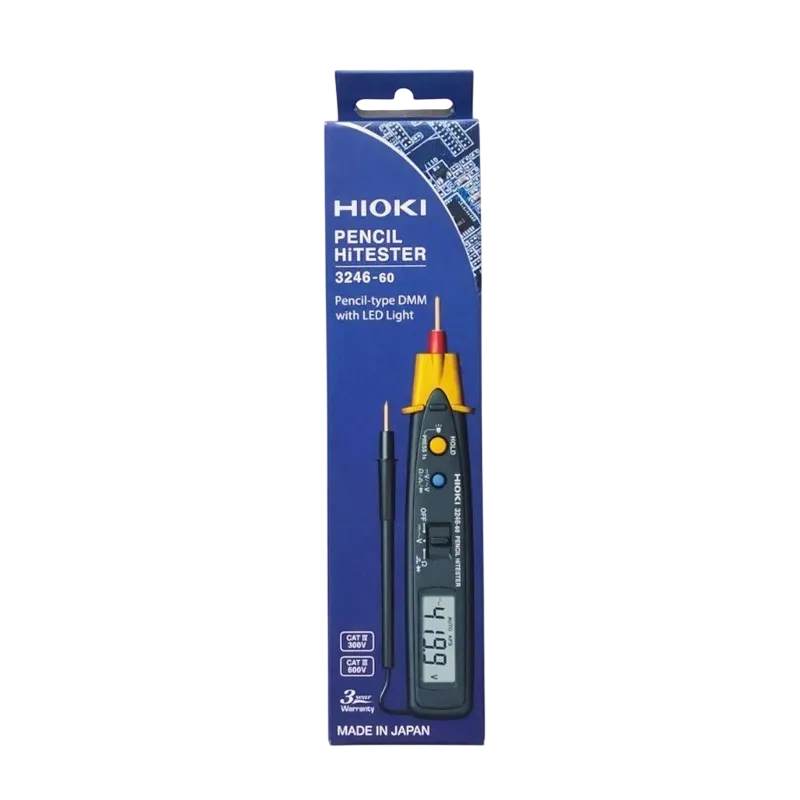

HIOKI 3246-60 có xuất xứ Nhật Bản và thuộc dòng PENCIL HiTESTER. Sản phẩm kết hợp tính cơ động của một bút đo với các chức năng cơ bản của đồng hồ vạn năng số, giúp người dùng kiểm tra nhanh nhiều đại lượng mà không phải mang theo thiết bị cầm tay kích thước lớn.

Thiết bị đáp ứng cấp an toàn đo lường CAT IV 300 V và CAT III 600 V, phù hợp với các phép đo trên hệ thống phân phối điện khi người sử dụng tuân thủ đúng hướng dẫn, phạm vi điện áp và phụ kiện bảo vệ đi kèm.

2. Ưu điểm và tính năng nổi bật của HIOKI 3246-60

Thiết kế dạng bút gọn nhẹ, thuận tiện thao tác

• Đầu đo màu đỏ được tích hợp ngay trên thân máy, hạn chế dây dẫn vướng víu khi làm việc.
• Dây đo màu đen có vị trí cuộn và cất giữ phía sau thiết bị.
• Nắp bảo vệ đầu kim giúp hạn chế va chạm và nguy cơ chạm phải đầu đo khi cất giữ.
• Thân máy nhỏ gọn, thích hợp kiểm tra tại tủ điện, ổ cắm và các vị trí chật hẹp.

Đo nhiều đại lượng điện bằng một thiết bị

Bút đo hỗ trợ đo điện áp DC đến 600 V, đo điện áp AC đến 600 V, đo điện trở, kiểm tra thông mạch bằng còi và kiểm tra chiều dẫn của diode. Thiết bị không có chức năng đo dòng điện.

Màn hình có đèn nền và đèn chiếu tại đầu bút

Màn hình LCD có đèn nền giúp đọc kết quả tại khu vực thiếu sáng. Đèn LED bố trí gần đầu bút chiếu trực tiếp vào điểm đo, hữu ích khi kiểm tra dây dẫn, domino hoặc linh kiện nằm sâu bên trong thiết bị. Đèn sẽ tự tắt sau một khoảng thời gian để giảm tiêu hao pin.

Tự động chọn thang và giữ kết quả đo

Chức năng Auto Range tự lựa chọn thang đo phù hợp khi đo điện áp hoặc điện trở. Người dùng cũng có thể kích hoạt chế độ chọn thang thủ công khi cần kiểm soát phạm vi hiển thị. Nút HOLD cho phép giữ giá trị trên màn hình để đọc kết quả sau khi rời đầu dò khỏi vị trí khó quan sát.

Bảo vệ quá tải và cấp an toàn cao

Mạch đầu vào được thiết kế với khả năng bảo vệ quá tải đến 600 V trên các chức năng và thang đo theo điều kiện quy định của nhà sản xuất. Hai ống bọc cách điện màu đỏ và đen đi kèm giúp giảm phần kim loại hở của đầu đo khi làm việc trong môi trường CAT III hoặc CAT IV.

Tự động tiết kiệm pin

Chế độ APS đưa thiết bị vào trạng thái tiết kiệm năng lượng sau khoảng thời gian không thao tác. HIOKI 3246-60 còn có cảnh báo pin yếu để người dùng chủ động thay pin trước khi độ chính xác đo không còn được bảo đảm.

Thông số kỹ thuật chính

Hạng mục	Đặc tính
Loại thiết bị	Đồng hồ vạn năng số dạng bút
Điện áp DC	419,9 mV đến 600 V, 5 thang đo
Độ chính xác DC cơ bản	±1,3% giá trị đọc ±4 chữ số
Điện áp AC	4,199 V đến 600 V, 4 thang đo
Dải tần số AC	50 Hz đến 500 Hz
Độ chính xác AC cơ bản	±2,3% giá trị đọc ±8 chữ số
Phương pháp đo AC	Chỉnh lưu giá trị trung bình
Điện trở	419,9 Ω đến 41,99 MΩ, 6 thang đo
Ngưỡng còi thông mạch	50 Ω ±40 Ω
Kiểm tra diode	Đánh giá chiều thuận và chiều ngược; điện áp hở mạch không quá 3,4 V
Hiển thị	LCD số, tối đa 4199 số đếm
Tốc độ lấy mẫu	2,5 lần mỗi giây
Chọn thang	Tự động hoặc thủ công
Chức năng bổ sung	HOLD, tự động tiết kiệm pin, cảnh báo pin yếu, cảnh báo quá thang, đèn nền LCD và đèn chiếu đầu bút
Bảo vệ quá tải	600 V DC/AC rms theo điều kiện quy định
Cấp an toàn đo lường	CAT IV 300 V, CAT III 600 V, CAT II 600 V
Nguồn cấp	1 pin lithium CR2032
Kích thước	Khoảng 30 × 182 × 26,5 mm
Khối lượng	Khoảng 80 g, bao gồm pin
Môi trường hoạt động	Trong nhà, nhiệt độ từ 0°C đến 40°C
Phụ kiện tiêu chuẩn	Pin CR2032, hướng dẫn sử dụng và ống bọc đầu đo màu đỏ/đen

3. Chức năng, nguyên lý hoạt động và ứng dụng

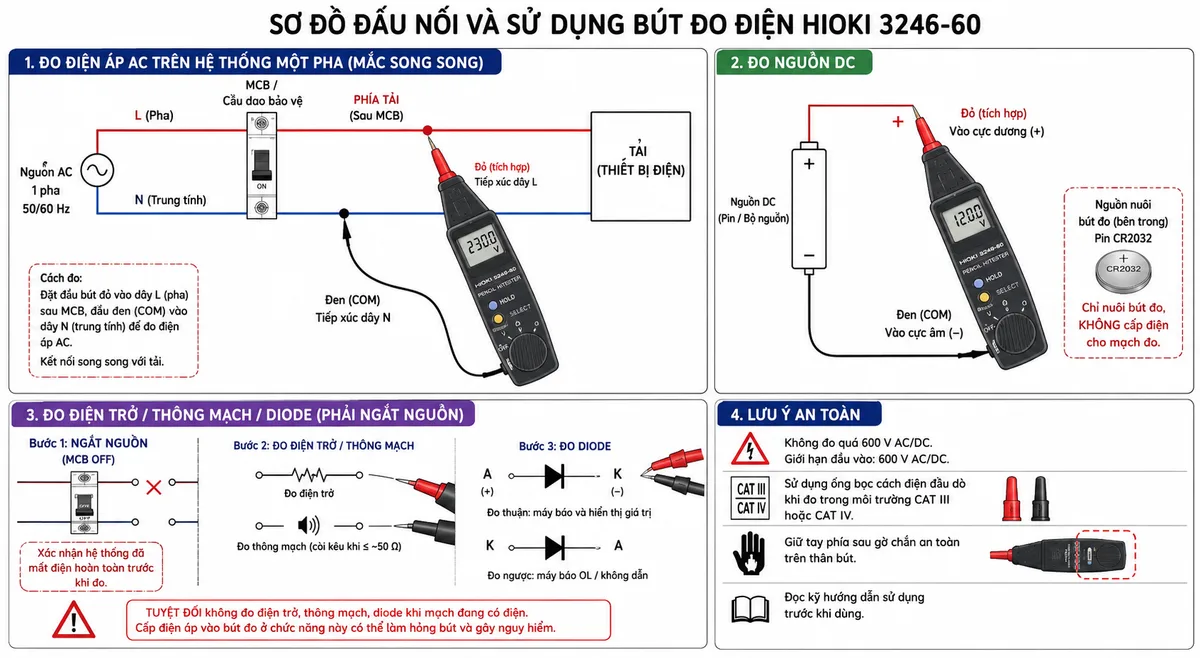

Cách kết nối HIOKI 3246-60 khi đo điện áp

Khi đo điện áp, đầu bút màu đỏ và dây đo màu đen được đặt song song với hai điểm cần kiểm tra. Với điện áp DC, đầu đỏ thường tiếp xúc cực dương và đầu đen tiếp xúc cực âm. Với điện áp AC một pha, hai đầu đo được đặt giữa dây pha và dây trung tính hoặc giữa hai điểm có chênh lệch điện thế.

Trong tủ điện, phép đo nên được thực hiện ở phía tải của thiết bị bảo vệ. Người dùng phải chọn đúng chức năng trước khi đưa đầu dò vào mạch, giữ tay phía sau gờ chắn và không đo quá giới hạn 600 V của thiết bị.

Đo điện áp một chiều và xoay chiều

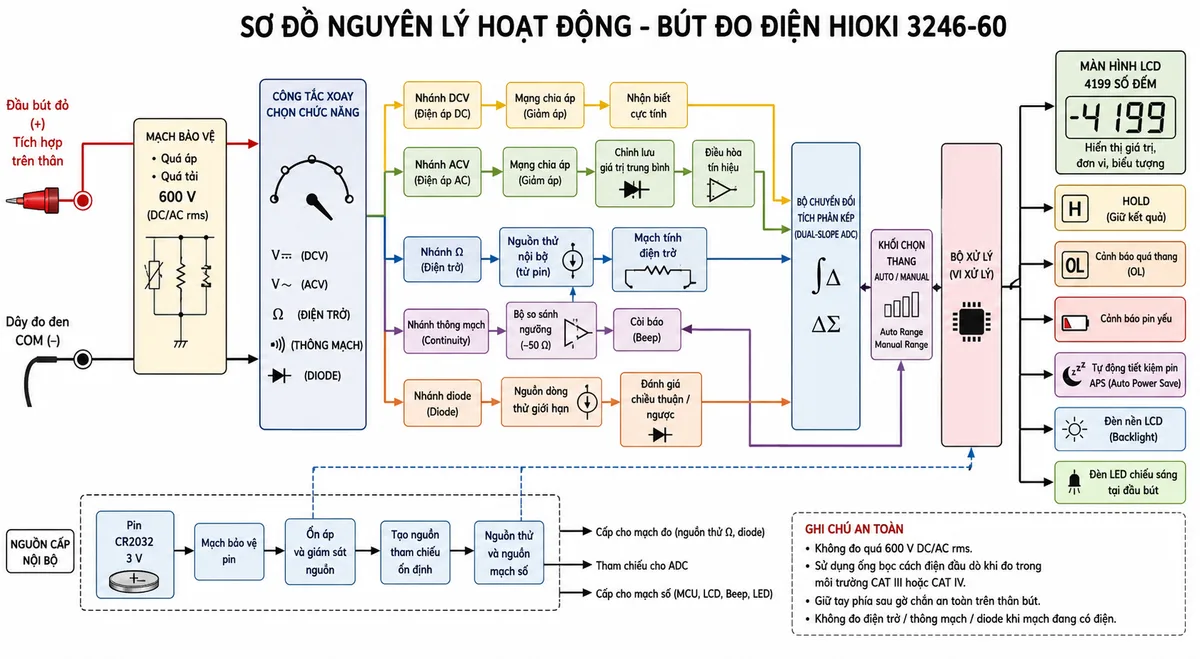

Người dùng xoay công tắc tới vị trí V và sử dụng nút SELECT để chuyển giữa DC và AC. Điện áp từ hai đầu dò đi qua mạch bảo vệ và mạng chia áp để hạ tín hiệu về mức phù hợp với bộ đo bên trong.

Ở chế độ DC, thiết bị xác định biên độ và cực tính của điện áp; dấu âm xuất hiện khi hai đầu đo được kết nối ngược cực. Ở chế độ AC, HIOKI 3246-60 sử dụng phương pháp chỉnh lưu giá trị trung bình. Đây không phải đồng hồ True RMS, vì vậy sai số có thể tăng khi đo dạng sóng bị méo, tín hiệu điều khiển pha hoặc đầu ra biến tần không hình sin.

Đo điện trở

Khi chọn chức năng Ω, nguồn pin bên trong tạo tín hiệu thử nhỏ qua linh kiện hoặc đoạn mạch cần đo. Bộ xử lý xác định điện trở dựa trên điện áp và dòng thử, sau đó hiển thị kết quả trên LCD. Mạch phải được ngắt nguồn hoàn toàn trước khi thực hiện phép đo này.

Kiểm tra thông mạch

Chức năng kiểm tra thông mạch bằng còi hỗ trợ xác định nhanh dây dẫn có bị đứt, tiếp điểm có đóng hoặc đường mạch có liên tục hay không. Khi điện trở đo được nằm trong vùng ngưỡng của thiết bị, còi sẽ phát âm báo để kỹ thuật viên không phải liên tục quan sát màn hình.

Kiểm tra diode

Ở chế độ diode, thiết bị đưa dòng thử giới hạn qua linh kiện và đánh giá trạng thái theo chiều kết nối. Khi diode được nối theo chiều thuận và điện áp thuận nằm trong phạm vi phù hợp, màn hình hiển thị ký hiệu xác nhận kèm âm báo; khi đảo chiều, màn hình thể hiện trạng thái không dẫn.

Ứng dụng thực tế

• Kiểm tra điện áp tại ổ cắm, công tắc, cầu dao và đầu nối điện.
• Đo nguồn DC của pin, bộ nguồn, bo mạch và thiết bị điện tử.
• Kiểm tra điện trở của linh kiện hoặc đoạn mạch đã được cách ly khỏi nguồn điện.
• Phát hiện dây dẫn bị đứt và kiểm tra trạng thái tiếp điểm, cầu chì hoặc công tắc.
• Kiểm tra sơ bộ diode trong quá trình sửa chữa thiết bị điện tử.
• Phục vụ công việc bảo trì điện dân dụng, tòa nhà, xưởng sản xuất và hệ thống điều khiển.

Lưu ý an toàn khi sử dụng

• Không đo điện áp vượt quá 600 V DC hoặc 600 V AC rms.
• Không cấp điện áp vào đầu đo khi đang chọn chức năng điện trở, thông mạch hoặc diode.
• Ngắt nguồn và xác nhận mạch đã hết điện trước khi đo điện trở, thông mạch hoặc diode.
• Không sử dụng khi dây đo bị nứt, lõi cách điện bên trong bị lộ hoặc thân máy có dấu hiệu hư hỏng.
• Giữ ngón tay phía sau gờ chắn và tránh để hai đầu kim làm ngắn mạch các phần đang mang điện.
• Lắp ống bọc đầu dò khi thực hiện phép đo thuộc CAT III hoặc CAT IV.
• Không sử dụng thiết bị khi tay ướt hoặc tại môi trường có nước, bụi quá mức, khí ăn mòn hay khí dễ cháy.

4. Cam kết và nơi mua Bút đo điện HIOKI 3246-60

Khách hàng cần mua Bút đo điện HIOKI 3246-60 chính hãng có thể đặt hàng tại thietbicodien. Sản phẩm được tư vấn đúng model, đúng chức năng và phù hợp với yêu cầu kiểm tra điện thực tế.

thietbicodien cam kết cung cấp thông tin kỹ thuật minh bạch, hỗ trợ kiểm tra phụ kiện, hướng dẫn sử dụng và áp dụng chính sách bảo hành theo điều kiện bán hàng. Liên hệ để nhận báo giá HIOKI 3246-60, kiểm tra tình trạng hàng và được tư vấn lựa chọn thiết bị đo phù hợp.

Câu hỏi thường gặp về HIOKI 3246-60

HIOKI 3246-60 có phải là bút thử điện không tiếp xúc không?

Không. HIOKI 3246-60 là đồng hồ vạn năng dạng bút có tiếp xúc. Người dùng phải đặt đầu bút đỏ và dây đo đen vào hai điểm của mạch để thực hiện phép đo.

HIOKI 3246-60 đo được những đại lượng nào?

Thiết bị đo được điện áp AC, điện áp DC và điện trở; đồng thời hỗ trợ kiểm tra thông mạch và kiểm tra chiều dẫn của diode.

Bút đo HIOKI 3246-60 có đo được dòng điện không?

Không. Model này không có cổng A và không có chức năng đo dòng điện. Khi cần đo dòng, người dùng nên lựa chọn đồng hồ vạn năng có đầu vào dòng hoặc ampe kìm phù hợp.

HIOKI 3246-60 có phải đồng hồ True RMS không?

Không. Phép đo AC của thiết bị sử dụng phương pháp chỉnh lưu giá trị trung bình. Sản phẩm phù hợp nhất với điện áp AC có dạng sóng hình sin trong dải tần số được quy định.

Điện áp lớn nhất HIOKI 3246-60 có thể đo là bao nhiêu?

Giới hạn đầu vào của thiết bị là 600 V DC hoặc 600 V AC rms. Không được sử dụng bút đo với điện áp vượt quá giới hạn này.

Có được kiểm tra thông mạch khi mạch đang có điện không?

Không. Trước khi đo điện trở, thông mạch hoặc diode, phải ngắt nguồn, cách ly mạch và xác nhận không còn điện áp. Cấp điện áp vào thiết bị khi đang chọn các chức năng này có thể gây hư hỏng hoặc tai nạn điện.

HIOKI 3246-60 dùng loại pin nào?

Thiết bị sử dụng một pin lithium dạng đồng xu CR2032. Khi biểu tượng pin yếu xuất hiện, cần thay đúng loại pin và lắp đúng cực tính trước khi tiếp tục sử dụng.

Đèn trên đầu bút HIOKI 3246-60 có tác dụng gì?

Đèn LED tại đầu bút chiếu sáng trực tiếp điểm đo, giúp thao tác tại tủ điện, ổ cắm hoặc khu vực thiếu ánh sáng. Đèn nền LCD đồng thời hỗ trợ đọc giá trị hiển thị rõ hơn.
