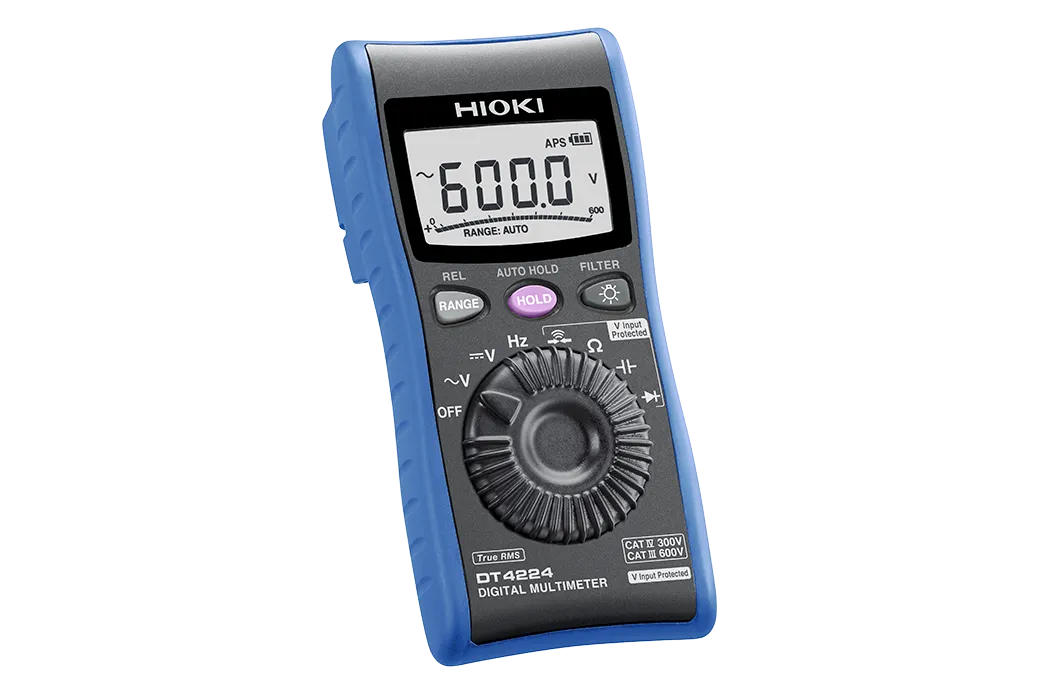

Đồng hồ vạn năng HIOKI DT4224

1) Giới thiệu Đồng hồ vạn năng HIOKI DT4224 và nguồn gốc thương hiệu

Đồng hồ vạn năng HIOKI DT4224 là thiết bị đo điện kỹ thuật số cầm tay nhỏ gọn, được thiết kế cho công việc kiểm tra, sửa chữa và bảo trì hệ thống điện dân dụng, thương mại và công nghiệp. Sản phẩm hỗ trợ đo điện áp AC/DC, điện trở, điện dung, tần số, kiểm tra thông mạch và diode trong cùng một thiết bị.

Hioki là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và có trụ sở tại Ueda, Nagano. Hãng tập trung phát triển các thiết bị đo lường, kiểm tra và phân tích điện phục vụ nghiên cứu, sản xuất, bảo trì thiết bị và quản lý hệ thống năng lượng.

Với xuất xứ Nhật Bản, model DT4224 thuộc dòng đồng hồ vạn năng bỏ túi DT4220, nổi bật nhờ khả năng đo True RMS, cấp an toàn CAT IV 300 V/CAT III 600 V và công nghệ hạn chế hiện tượng nhảy CB ngoài ý muốn khi người dùng chọn nhầm chức năng đo.

2) Ưu điểm và tính năng nổi bật của HIOKI DT4224

Tăng cường an toàn khi chọn nhầm thang đo

Một trong những điểm khác biệt quan trọng của HIOKI DT4224 là chức năng bảo vệ đầu vào điện áp trong các chế độ đo điện trở, thông mạch, điện dung và diode. Khi người dùng vô tình đặt que đo vào mạch đang có điện, mạch bảo vệ tự động giới hạn dòng điện đi vào thiết bị ở mức không quá 1,5 mA.

Cơ chế này giúp giảm nguy cơ phát sinh hồ quang tại đầu que đo và hạn chế việc thiết bị bảo vệ chống rò hoặc CB bị tác động ngoài ý muốn. Đồng thời, đèn nền đỏ nhấp nháy và còi cảnh báo giúp người vận hành nhanh chóng nhận biết thao tác sai. Đây là tính năng hỗ trợ an toàn, không thay thế yêu cầu lựa chọn đúng chức năng và tuân thủ quy trình đo điện.

Đo điện áp AC chính xác theo giá trị hiệu dụng thực

Thiết bị sử dụng phương pháp đo điện áp AC True RMS, cho phép xác định giá trị hiệu dụng của tín hiệu AC chính xác hơn khi dạng sóng bị méo bởi biến tần, nguồn chuyển mạch hoặc tải điện tử. Dải đặc tính tần số AC từ 40 Hz đến 1 kHz phù hợp với nhiều hệ thống điện và thiết bị công nghiệp thông dụng.

Bộ lọc thông thấp hỗ trợ kiểm tra biến tần

Bộ lọc thông thấp 100 Hz hoặc 500 Hz giúp giảm ảnh hưởng của thành phần nhiễu và sóng hài tần số cao. Nhờ đó, kỹ thuật viên có thể theo dõi ổn định hơn thành phần điện áp cơ bản tại đầu ra biến tần, động cơ điều khiển tốc độ và các hệ thống có nhiễu chuyển mạch.

Đa dạng chức năng kiểm tra điện và linh kiện

• Đo điện áp DC và điện áp AC True RMS đến 600 V.
• Đo điện trở đến 60 MΩ.
• Đo điện dung đến 10,00 mF.
• Đo tần số của tín hiệu điện áp AC.
• Kiểm tra thông mạch có còi báo với thời gian đáp ứng nhanh.
• Kiểm tra diode và xác định điện áp thuận.
• Tự động hoặc thủ công lựa chọn thang đo.
• Giữ giá trị thủ công và tự động giữ khi kết quả đã ổn định.
• Hiển thị giá trị tương đối REL để loại trừ điện trở que đo hoặc so sánh kết quả.
• Tự động tiết kiệm pin và hỗ trợ đèn nền khi làm việc ở khu vực thiếu sáng.

Thiết kế nhỏ gọn và bền chắc

Thân máy có kích thước nhỏ, khối lượng khoảng 190 g và được trang bị holster bảo vệ. Thiết kế có thể chịu rơi từ độ cao 1 m khi gắn holster, phù hợp với công việc bảo trì lưu động. Que đo DT4911 có thể quấn và giữ phía sau thân máy, giúp người dùng mang theo thuận tiện trong túi dụng cụ.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Điện áp DC	600,0 mV đến 600,0 V; 4 thang đo; độ chính xác cơ bản ±0,5% giá trị đọc ±5 chữ số
Điện áp AC	6,000 V đến 600,0 V; 3 thang đo; True RMS; đặc tính tần số 40 Hz đến 1 kHz
Độ chính xác AC cơ bản	±1,0% giá trị đọc ±3 chữ số trong khoảng 40 Hz đến 500 Hz
Điện trở	600,0 Ω đến 60,00 MΩ; 6 thang đo; độ chính xác cơ bản ±0,9% giá trị đọc ±5 chữ số
Điện dung	1,000 µF đến 10,00 mF; 5 thang đo
Tần số	99,99 Hz đến 9,999 kHz; có thể nhận tín hiệu từ 5 Hz trong điều kiện thang đo phù hợp
Kiểm tra thông mạch	Còi bật khi điện trở khoảng 25 Ω trở xuống; còi tắt khi điện trở khoảng 245 Ω trở lên
Kiểm tra diode	Điện áp hở mạch không quá 2,5 V; ngưỡng điện áp thuận từ 0,15 V đến 1,5 V
Bộ lọc thông thấp	Có thể lựa chọn tắt, 100 Hz hoặc 500 Hz
Hiển thị	LCD tối đa 6000 số đếm, có thanh biểu đồ và đèn nền
Tốc độ cập nhật	Khoảng 5 lần mỗi giây đối với giá trị đo thông thường; thanh biểu đồ cập nhật nhanh hơn
Cấp an toàn	CAT IV 300 V, CAT III 600 V
Nhiệt độ hoạt động	Từ −10°C đến 65°C
Cấp bảo vệ	IP40 khi sử dụng; IP42 khi bảo quản, không bao gồm các đầu cực
Khả năng chịu rơi	1 m xuống bề mặt bê tông khi lắp holster
Nguồn cấp	1 pin kiềm LR03 cỡ AAA, điện áp danh định 1,5 V
Thời gian sử dụng liên tục	Khoảng 35 giờ khi tắt đèn nền
Kích thước	Khoảng 72 × 149 × 38 mm
Khối lượng	Khoảng 190 g, bao gồm pin và holster
Phụ kiện tiêu chuẩn	Que đo DT4911, holster, pin LR03 và tài liệu hướng dẫn

3) Chức năng, nguyên lý hoạt động và ứng dụng

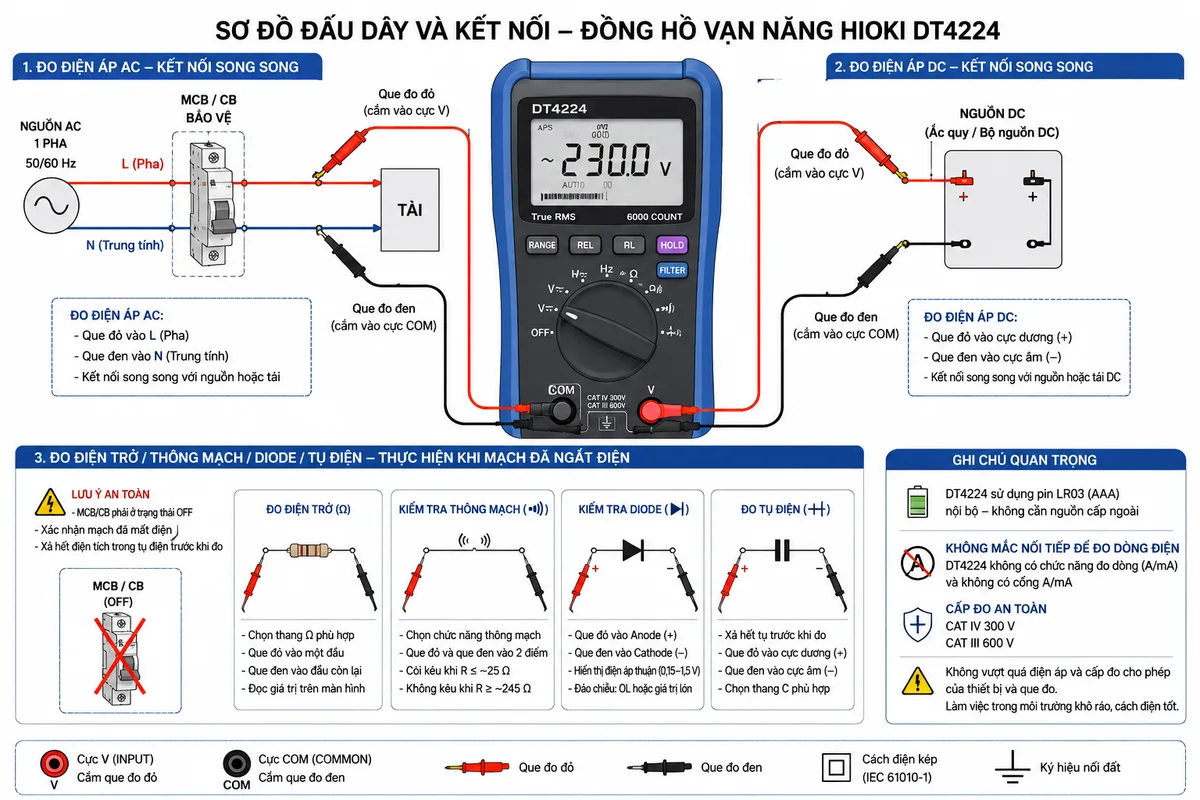

Cách kết nối que đo

DT4224 sử dụng hai đầu vào: đầu V dành cho que đo màu đỏ và đầu COM dành cho que đo màu đen. Khi đo điện áp, hai que đo được kết nối song song với nguồn điện hoặc tải cần kiểm tra. Que đen thường nối với dây trung tính, cực âm hoặc điểm tham chiếu; que đỏ nối với dây pha, cực dương hoặc điểm có điện thế cần đo.

Khi đo điện trở, thông mạch, diode hoặc điện dung, phải cô lập nguồn điện khỏi đối tượng đo. Tụ điện cần được xả hoàn toàn trước khi kết nối. Đối với tụ phân cực, que đỏ nối với cực dương và que đen nối với cực âm.

Đo điện áp DC

Ở chế độ DCV, người dùng kết nối hai que đo song song với nguồn hoặc tải. Mạch chia áp bên trong đưa tín hiệu về mức phù hợp, sau đó bộ chuyển đổi số xử lý biên độ và cực tính để hiển thị điện áp DC. Dấu âm trên màn hình xuất hiện khi hai que đo được kết nối ngược cực tính.

Đo điện áp AC True RMS và tần số

Ở chế độ ACV, tín hiệu đầu vào được giới hạn, chia áp và đưa tới khối xử lý giá trị hiệu dụng thực True RMS. Tín hiệu sau xử lý được chuyển đổi sang dữ liệu số để hiển thị điện áp. Thiết bị đồng thời có thể xác định tần số của tín hiệu AC trong giới hạn kỹ thuật cho phép.

Khi đo đầu ra biến tần hoặc khu vực có nhiều nhiễu cao tần, người dùng có thể bật bộ lọc 100 Hz hoặc 500 Hz. Cần chọn băng thông phù hợp với tần số nguồn; lựa chọn sai có thể làm kết quả hiển thị thấp hơn giá trị thực tế.

Đo điện trở và kiểm tra thông mạch

Trong chế độ đo điện trở, nguồn pin nội bộ tạo một tín hiệu thử nhỏ qua linh kiện hoặc đoạn mạch đã được cắt điện. Thiết bị đo phản ứng điện áp và dòng thử để tính giá trị điện trở. Chức năng REL có thể được sử dụng để loại trừ điện trở của que đo khi cần kiểm tra các giá trị thấp.

Ở chế độ thông mạch, bộ xử lý so sánh điện trở đo được với ngưỡng cài đặt. Khi điện trở đủ thấp, còi phát âm thanh liên tục để kỹ thuật viên kiểm tra dây dẫn, cầu chì, công tắc và tiếp điểm mà không phải liên tục quan sát màn hình.

Kiểm tra diode

DT4224 cấp một dòng thử giới hạn qua diode và đo điện áp rơi theo chiều thuận. Khi kết nối đúng chiều, màn hình hiển thị điện áp thuận; khi đảo chiều, thiết bị thể hiện trạng thái không dẫn. Đèn nền đỏ và còi liên tục được kích hoạt khi điện áp đo được quá thấp, hỗ trợ nhận biết hiện tượng gần ngắn mạch.

Đo điện dung

Trong chế độ điện dung, thiết bị sử dụng nguồn thử nội bộ để nạp và đánh giá đáp ứng của tụ điện, từ đó tính toán giá trị điện dung. Chức năng này phù hợp để kiểm tra sơ bộ tụ lọc, tụ khởi động và tụ trong mạch điều khiển sau khi linh kiện đã được ngắt nguồn và xả điện an toàn.

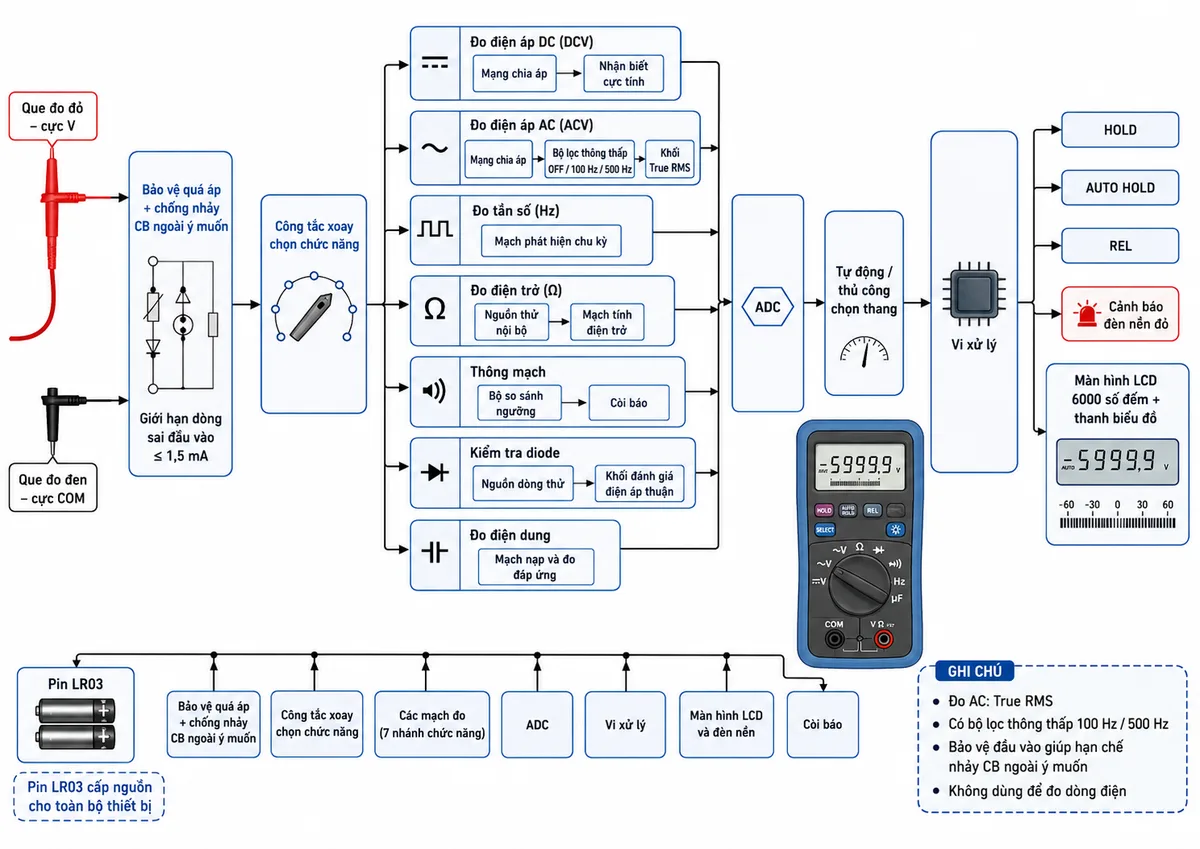

Nguyên lý bảo vệ chống nhảy CB ngoài ý muốn

Khi DT4224 ở chế độ điện trở, thông mạch, điện dung hoặc diode nhưng hai đầu đo đang hở hoặc phát hiện điện áp bất thường, mạch bảo vệ duy trì trở kháng đầu vào cao và giới hạn dòng điện vào máy. Nếu xác định đối tượng đo là linh kiện thụ động đã được cắt điện, thiết bị chuyển sang điều kiện đo phù hợp để thực hiện phép thử.

Nếu người dùng đặt que đo vào một mạch đang mang điện trong các chế độ trên, hệ thống cảnh báo bằng còi và đèn nền đỏ. Luồng tín hiệu hợp lệ sau mạch bảo vệ được xử lý, chuyển đổi ADC và đưa tới vi xử lý để lựa chọn thang đo, tính toán kết quả và điều khiển màn hình LCD.

Ứng dụng thực tế

• Kiểm tra điện áp tại tủ điện, ổ cắm, CB, contactor và mạch điều khiển.
• Bảo trì hệ thống điện trong nhà máy, tòa nhà, thang máy và cơ sở thương mại.
• Kiểm tra nguồn AC/DC, bộ nguồn, pin, ắc quy và hệ thống điều khiển điện tử.
• Kiểm tra điện áp cơ bản tại đầu ra biến tần bằng chức năng True RMS và bộ lọc thông thấp.
• Kiểm tra dây dẫn, cầu chì, tiếp điểm, công tắc và cuộn dây bằng chức năng điện trở hoặc thông mạch.
• Kiểm tra sơ bộ diode, tụ điện và linh kiện trong quá trình sửa chữa thiết bị.
• Phục vụ kỹ thuật viên bảo trì cần một đồng hồ nhỏ gọn, dễ mang theo và có cấp an toàn cao.

Lưu ý khi sử dụng

• Kiểm tra đúng vị trí công tắc xoay trước khi đặt que đo vào mạch.
• Ngắt que đo khỏi đối tượng trước khi chuyển sang chức năng khác.
• Chỉ đo điện trở, thông mạch, diode và điện dung khi mạch đã được cắt điện.
• Xả hoàn toàn tụ điện trước khi đo điện dung.
• Không sử dụng DT4224 để đo dòng điện vì thiết bị không có thang đo dòng và không có cổng A hoặc mA.
• Không vượt quá điện áp và cấp đo an toàn quy định cho thiết bị và que đo.
• Không sử dụng khi vỏ máy hoặc lớp cách điện của que đo bị nứt, rách hay lộ phần dẫn điện.

4) Cam kết và nơi mua Đồng hồ vạn năng HIOKI DT4224

Khi lựa chọn Đồng hồ vạn năng HIOKI DT4224 chính hãng, khách hàng cần kiểm tra đầy đủ model, phụ kiện, tình trạng thiết bị và tài liệu đi kèm. Sản phẩm phù hợp cho kỹ thuật viên cần một thiết bị đo nhỏ gọn nhưng vẫn đáp ứng các yêu cầu về độ chính xác, độ bền và an toàn trong môi trường điện công nghiệp.

Đặt mua HIOKI DT4224 chính hãng tại thietbicodien để được tư vấn đúng chức năng sử dụng, lựa chọn phụ kiện phù hợp, cung cấp thông tin kỹ thuật minh bạch và hỗ trợ theo chính sách bán hàng hiện hành.

Câu hỏi thường gặp (FAQ)

HIOKI DT4224 có đo được dòng điện không?

Không. DT4224 không hỗ trợ đo dòng điện và không có cổng A hoặc mA. Không được mắc thiết bị nối tiếp với tải như một ampe kế. Khi cần đo dòng, người dùng nên sử dụng ampe kìm hoặc đồng hồ vạn năng có cổng đo dòng phù hợp.

DT4224 có phải là đồng hồ True RMS không?

Có. Thiết bị đo điện áp AC theo phương pháp True RMS, phù hợp hơn với dạng sóng bị méo so với đồng hồ chỉ chỉnh lưu và quy đổi theo giá trị trung bình.

Điện áp lớn nhất HIOKI DT4224 có thể đo là bao nhiêu?

Dải đo điện áp tối đa của thiết bị là 600 V AC hoặc DC. Cấp an toàn của máy là CAT III 600 V và CAT IV 300 V. Người dùng phải đồng thời tuân thủ giới hạn của que đo và môi trường đo thực tế.

DT4224 có an toàn khi chọn nhầm thang điện trở trên mạch đang có điện không?

Thiết bị có mạch bảo vệ giúp giới hạn dòng đầu vào, hạn chế nhảy CB ngoài ý muốn và cảnh báo bằng đèn nền đỏ cùng còi. Tuy nhiên, người dùng vẫn phải rút que đo ngay, chọn lại đúng chức năng và tuân thủ quy trình an toàn.

HIOKI DT4224 có phù hợp để đo điện áp đầu ra biến tần không?

Có thể sử dụng DT4224 để kiểm tra điện áp AC đầu ra trong phạm vi định mức. Chức năng True RMS và bộ lọc thông thấp 100 Hz hoặc 500 Hz giúp giảm ảnh hưởng của nhiễu cao tần, nhưng cần chọn băng thông phù hợp với tần số vận hành.

DT4224 có đo được tụ điện và diode không?

Có. Thiết bị hỗ trợ đo điện dung đến 10,00 mF và kiểm tra điện áp thuận của diode. Trước khi đo, phải cắt nguồn mạch và xả hoàn toàn điện tích còn lại trong tụ.

Pin của HIOKI DT4224 sử dụng được trong bao lâu?

Máy sử dụng một pin kiềm LR03 cỡ AAA. Thời gian hoạt động liên tục vào khoảng 35 giờ trong điều kiện đo điện áp DC và tắt đèn nền.
