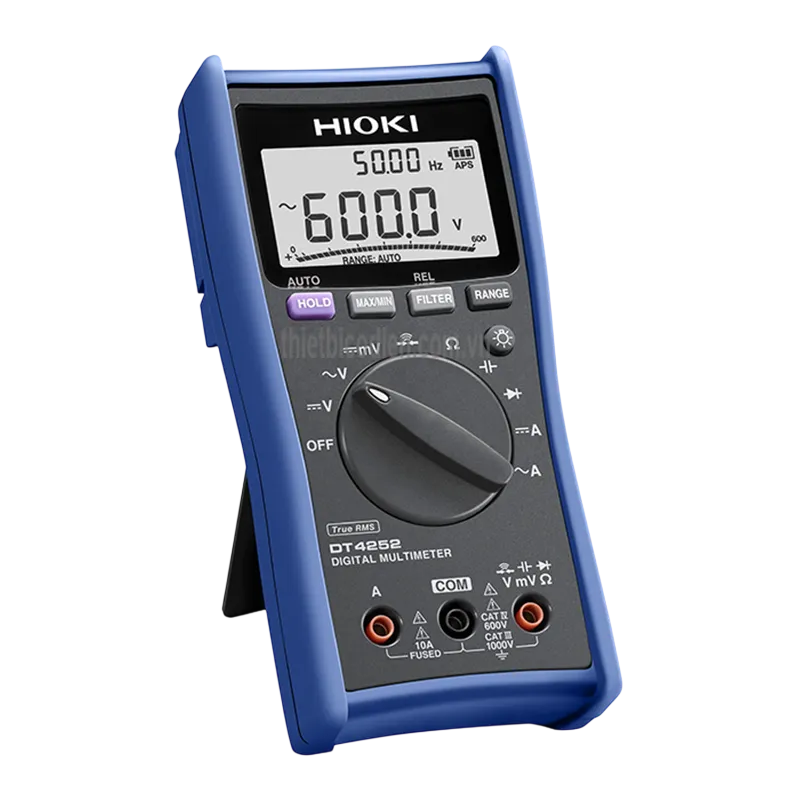

Đồng hồ vạn năng HIOKI DT4252

1. Giới thiệu Đồng hồ vạn năng HIOKI DT4252 và nguồn gốc thương hiệu

Đồng hồ vạn năng HIOKI DT4252 là thiết bị đo điện kỹ thuật số đa chức năng được phát triển cho công việc kiểm tra, bảo trì và chẩn đoán hệ thống điện. Sản phẩm hỗ trợ đo điện áp, dòng điện, điện trở, điện dung, tần số, kiểm tra diode và thông mạch, phù hợp với kỹ thuật viên điện công nghiệp, nhân viên bảo trì nhà máy, phòng thí nghiệm và đơn vị sửa chữa thiết bị.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, nổi bật với các dòng đồng hồ vạn năng, ampe kìm, máy đo cách điện, máy phân tích công suất và thiết bị ghi dữ liệu. Model DT4252 được thiết kế và sản xuất tại Nhật Bản, hướng đến sự cân bằng giữa độ chính xác, tốc độ phản hồi, độ bền và khả năng bảo vệ người sử dụng trong môi trường đo điện chuyên nghiệp.

Điểm khác biệt đáng chú ý của DT4252 là khả năng đo trực tiếp dòng điện AC/DC qua cổng A, kết hợp công nghệ True RMS, bộ lọc thông thấp và màn hình kép. Nhờ đó, người dùng có thể thực hiện nhiều phép đo trên cùng một thiết bị mà không cần thay đổi sang nhiều loại máy đo chuyên dụng.

2. Ưu điểm và tính năng nổi bật của HIOKI DT4252

HIOKI DT4252 chính hãng được thiết kế như một đồng hồ vạn năng tiêu chuẩn có phạm vi ứng dụng rộng. Thiết bị vừa đáp ứng các phép đo điện cơ bản, vừa hỗ trợ kiểm tra tín hiệu có dạng sóng méo hoặc chịu ảnh hưởng của biến tần.

Đo True RMS cho tín hiệu không hình sin

Công nghệ đo giá trị hiệu dụng thực True RMS giúp DT4252 xác định chính xác hơn điện áp và dòng điện AC khi dạng sóng bị méo do biến tần, nguồn chuyển mạch, bộ điều khiển công suất hoặc tải điện tử. Đây là ưu điểm quan trọng so với đồng hồ sử dụng phương pháp đo giá trị trung bình và quy đổi theo sóng sin.

Bộ lọc thông thấp hỗ trợ kiểm tra biến tần

Chức năng lọc thông thấp Low-pass Filter giúp hạn chế ảnh hưởng của thành phần hài tần số cao. Khi kiểm tra phía thứ cấp của biến tần, bộ lọc hỗ trợ làm ổn định số đo và tập trung vào thành phần cơ bản của tín hiệu.

Đo dòng điện trực tiếp qua cổng A

DT4252 có cổng đo dòng riêng, cho phép mắc đồng hồ nối tiếp với mạch để đo dòng AC và DC trực tiếp. Đầu vào dòng được bảo vệ bằng cầu chì chuyên dụng, giúp giảm nguy cơ hư hỏng thiết bị khi xảy ra quá dòng trong điều kiện sử dụng đúng hướng dẫn.

Màn hình kép và thanh biểu đồ

Màn hình chính và màn hình phụ cho phép theo dõi đồng thời hai đại lượng liên quan, chẳng hạn điện áp và tần số. Thanh biểu đồ phản hồi nhanh giúp kỹ thuật viên quan sát xu hướng thay đổi của tín hiệu thuận tiện hơn so với chỉ theo dõi giá trị số.

Các chức năng hỗ trợ công việc hiện trường

Thiết bị tích hợp giữ giá trị thủ công, tự động giữ giá trị ổn định, hiển thị giá trị lớn nhất, nhỏ nhất và trung bình, đo tương đối, tự động tiết kiệm pin và đèn nền. Gói truyền thông tùy chọn còn cho phép kết nối quang học với máy tính để theo dõi và lưu dữ liệu đo.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số của DT4252
Phương pháp đo AC	True RMS, hệ số đỉnh đến 3 trong điều kiện quy định
Điện áp DC	600,0 mV đến 1000 V, 5 thang đo; độ chính xác cơ bản ±0,3% giá trị đọc ±5 chữ số
Điện áp AC	6,000 V đến 1000 V, 4 thang đo; đặc tính tần số từ 40 Hz đến 1 kHz
Dòng điện DC	6,000 A và 10,00 A, đo trực tiếp qua cổng A
Dòng điện AC	6,000 A và 10,00 A, True RMS; đặc tính tần số từ 40 Hz đến 1 kHz
Điện trở	600,0 Ω đến 60,00 MΩ, 6 thang đo
Điện dung	1,000 µF đến 10,00 mF, 5 thang đo
Tần số	Đến 9,999 kHz khi đo ACV hoặc ACA; đến 99,99 kHz khi đo ACV
Kiểm tra thông mạch	Còi và đèn LED đỏ báo thông mạch; ngưỡng bật 25 Ω hoặc thấp hơn
Kiểm tra diode	Điện áp hở mạch không quá 5,0 V; dòng thử không quá 0,5 mA
Hiển thị	LCD kép 4 chữ số, tối đa 6000 số đếm, có thanh biểu đồ
Chức năng bổ sung	Bộ lọc thông thấp, Hold, Auto Hold, MAX/MIN/AVG, REL, đèn nền, tự động tiết kiệm pin và truyền thông USB tùy chọn
Cấp an toàn đo lường	CAT IV 600 V và CAT III 1000 V
Bảo vệ đầu vào dòng	Cầu chì 11 A/1000 V, khả năng cắt 50 kA AC hoặc 30 kA DC
Nguồn cấp	4 pin kiềm LR03; thời gian sử dụng liên tục khoảng 130 giờ khi tắt đèn nền
Kích thước	Rộng 84 mm × cao 174 mm × dày 52 mm
Khối lượng	Khoảng 390 g, gồm pin và vỏ bảo vệ
Phụ kiện tiêu chuẩn	Dây đo L9300, vỏ bảo vệ, hướng dẫn sử dụng và 4 pin LR03

Các dải đo, độ chính xác và chức năng trong bảng được tổng hợp theo trang sản phẩm, catalogue dòng DT4200 và tài liệu hướng dẫn của HIOKI.

3. Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI DT4252

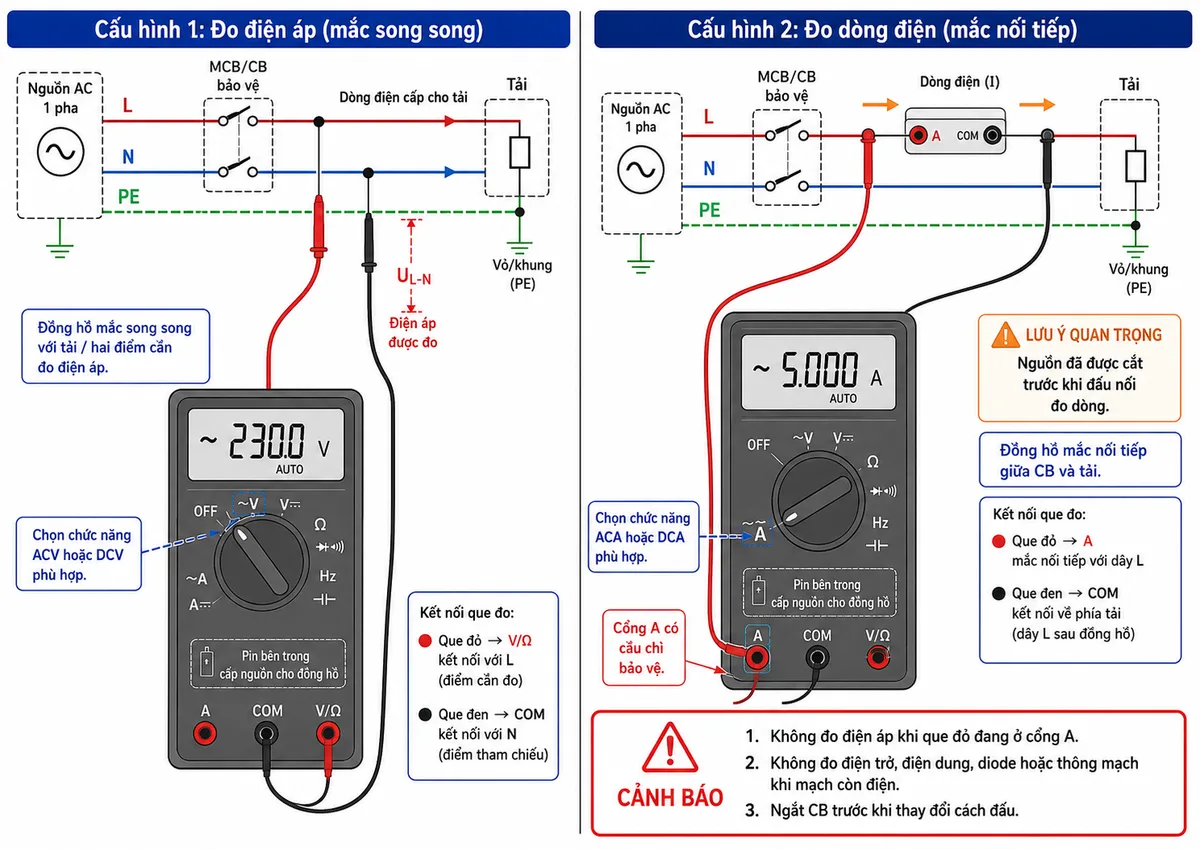

Cách kết nối khi đo điện áp, dòng điện và linh kiện

Khi đo điện áp, que đen được cắm vào cổng COM, que đỏ cắm vào cổng V/Ω và đồng hồ được mắc song song với nguồn hoặc tải. Người vận hành cần chọn đúng chức năng ACV hoặc DCV trước khi tiếp xúc que đo với mạch.

Khi đo dòng điện, que đỏ phải được chuyển sang cổng A và đồng hồ được mắc nối tiếp với tải. Mạch cần được ngắt nguồn trước khi tháo dây, chuyển cổng đo hoặc thay đổi cách mắc. Không được đặt hai que đo trực tiếp song song với nguồn khi que đỏ đang cắm ở cổng A vì thao tác này có thể tạo ngắn mạch.

Đối với phép đo điện trở, điện dung, diode và thông mạch, phải cô lập nguồn cấp của mạch, xả hết điện tích còn lại trong tụ điện và xác nhận mạch không còn điện áp trước khi đo.

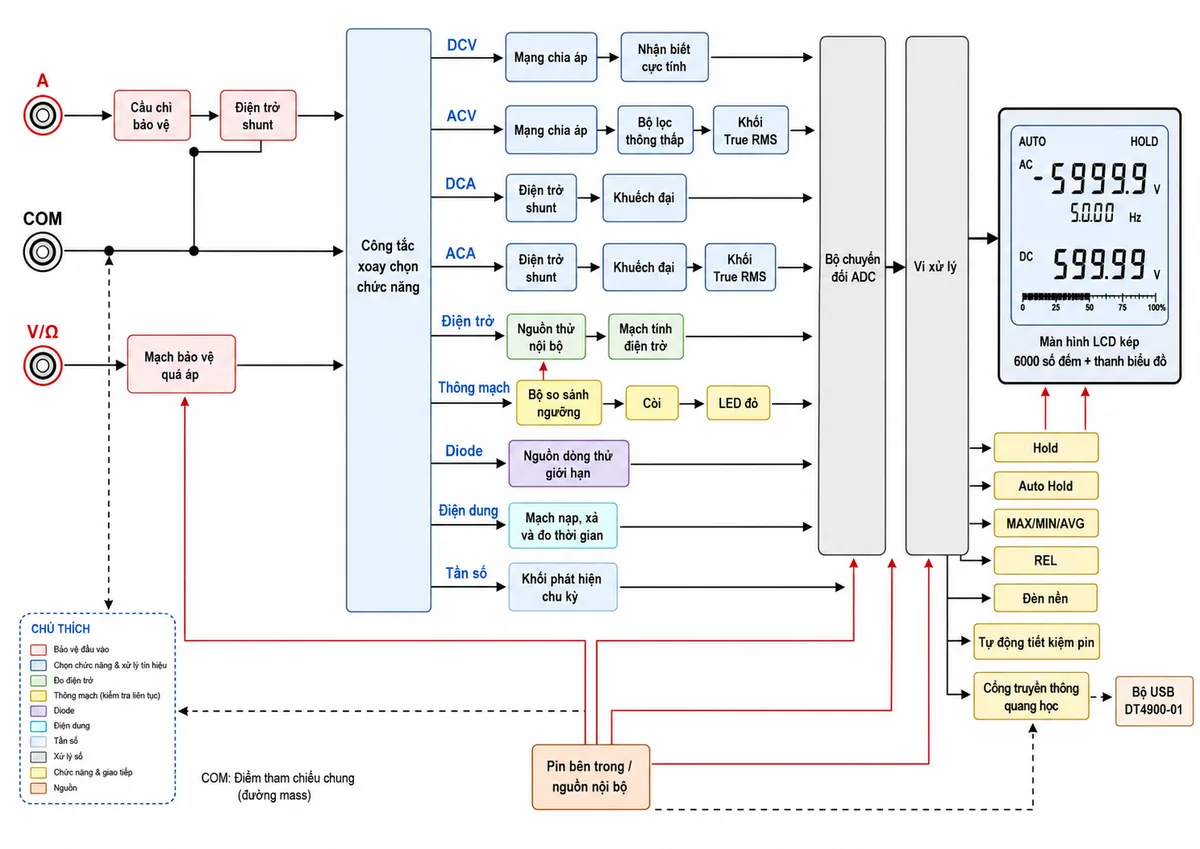

Nguyên lý đo điện áp DC và AC

Tín hiệu từ cổng V/Ω và COM trước tiên đi qua mạch bảo vệ quá áp. Công tắc xoay định tuyến tín hiệu tới mạch đo tương ứng. Với điện áp DC, mạng chia áp đưa tín hiệu về mức phù hợp cho bộ chuyển đổi ADC, đồng thời mạch xử lý xác định biên độ và cực tính.

Với điện áp AC, tín hiệu được suy giảm và điều hòa trước khi đưa vào khối xử lý True RMS. Khi bật bộ lọc thông thấp, thành phần hài tần số cao bị suy giảm để số đo ổn định hơn trên đầu ra biến tần. Kết quả sau đó được số hóa, xử lý và hiển thị trên màn hình LCD.

Nguyên lý đo dòng điện AC và DC

Dòng điện đi vào cổng A, qua cầu chì bảo vệ và điện trở shunt có giá trị thấp. Điện áp rơi trên shunt tỷ lệ với dòng điện trong mạch, được khuếch đại và đưa tới bộ ADC. Nhánh DC xác định giá trị và chiều dòng, trong khi nhánh AC sử dụng phép tính True RMS để xử lý cả dạng sóng hình sin và dạng sóng méo.

Nguyên lý đo điện trở, điện dung, diode và thông mạch

Khi đo điện trở, đồng hồ sử dụng nguồn thử nội bộ để tạo tín hiệu qua linh kiện, sau đó tính điện trở từ điện áp và dòng điện đo được. Ở chế độ thông mạch, giá trị được so sánh với ngưỡng đặt trước; khi mạch đủ dẫn điện, còi và đèn LED đỏ sẽ kích hoạt.

Trong phép thử diode, nguồn dòng giới hạn được đưa qua linh kiện để đo điện áp thuận và hỗ trợ xác định chiều dẫn. Khi đo điện dung, đồng hồ theo dõi quá trình nạp hoặc xả của tụ điện rồi tính toán giá trị điện dung. Các phép đo này chỉ được thực hiện trên mạch đã ngắt nguồn.

Xử lý, hiển thị và truyền dữ liệu

Tín hiệu từ các nhánh đo được chuyển sang dữ liệu số bằng ADC rồi đưa vào bộ vi xử lý. Bộ xử lý thực hiện chọn thang, tính toán giá trị đo, điều khiển màn hình kép, thanh biểu đồ, Hold, Auto Hold, MAX/MIN/AVG và REL. Khi sử dụng bộ truyền thông tùy chọn DT4900-01, dữ liệu có thể được truyền quang học tới máy tính, giúp cách ly điện giữa đồng hồ và máy tính.

Ứng dụng thực tế

• Kiểm tra điện áp, dòng điện và tần số trong tủ phân phối, tủ điều khiển và hệ thống điện nhà máy.
• Đo đầu ra phía thứ cấp của biến tần và đánh giá tín hiệu có thành phần hài.
• Kiểm tra động cơ, máy bơm, quạt, máy nén và các tải điện công nghiệp.
• Bảo trì nguồn điện, bộ sạc, thiết bị điện tử và hệ thống điều khiển.
• Kiểm tra điện trở, tụ điện, diode, dây dẫn, cầu chì và trạng thái thông mạch.
• Sử dụng trong phòng thí nghiệm, bộ phận nghiên cứu, sửa chữa và kiểm soát chất lượng.

HIOKI từng giới thiệu DT4252 là model phù hợp cho người dùng cần đo điện áp DC chính xác và đo trực tiếp dòng AC/DC, đồng thời định hướng dòng sản phẩm cho bảo trì biến tần, hệ thống điện mặt trời và thiết bị điện trong nhà máy hoặc công trình.

4. Cam kết và nơi mua Đồng hồ vạn năng HIOKI DT4252

Khi lựa chọn Đồng hồ vạn năng HIOKI DT4252 chính hãng, khách hàng nên kiểm tra đúng model, tình trạng phụ kiện, dây đo, vỏ bảo vệ, cầu chì và tài liệu đi kèm. Thiết bị cần được sử dụng đúng cấp an toàn, đúng cổng đầu vào và đúng chức năng trên công tắc xoay.

Để nhận tư vấn kỹ thuật, kiểm tra tình trạng hàng, phụ kiện tương thích và báo giá DT4252, khách hàng có thể đặt mua sản phẩm chính hãng tại thietbicodien. Đội ngũ tư vấn hỗ trợ lựa chọn thiết bị theo yêu cầu đo điện dân dụng, bảo trì công nghiệp, phòng thí nghiệm và sửa chữa chuyên nghiệp.

5. Câu hỏi thường gặp về HIOKI DT4252

HIOKI DT4252 đo được những đại lượng nào?

HIOKI DT4252 đo được điện áp AC/DC, dòng điện AC/DC trực tiếp, điện trở, điện dung và tần số. Thiết bị còn hỗ trợ kiểm tra thông mạch, kiểm tra diode và các chức năng ghi nhận giá trị lớn nhất, nhỏ nhất, trung bình hoặc tương đối.

DT4252 có phải là đồng hồ True RMS không?

Có. DT4252 sử dụng phương pháp True RMS khi đo điện áp và dòng điện AC, nhờ đó phù hợp hơn với tín hiệu bị méo do biến tần, bộ nguồn chuyển mạch và tải phi tuyến.

HIOKI DT4252 có phù hợp để đo đầu ra biến tần không?

Có. Thiết bị được trang bị bộ lọc thông thấp nhằm giảm ảnh hưởng của thành phần hài tần số cao và hỗ trợ đo thành phần cơ bản ở phía thứ cấp biến tần. Người dùng cần chọn đúng chức năng lọc và tuân thủ cấp đo an toàn của hệ thống.

DT4252 đo dòng điện bằng cảm biến kẹp hay đo trực tiếp?

DT4252 được thiết kế để đo dòng điện trực tiếp qua cổng A. Model này không có đầu vào cảm biến kẹp AC chuyên dụng như một số phiên bản khác trong dòng DT4250. Khi đo dòng, đồng hồ phải được mắc nối tiếp với tải.

Có cần ngắt nguồn khi chuyển từ đo điện áp sang đo dòng không?

Có. Người sử dụng phải ngắt nguồn trước khi tháo dây, chuyển que đỏ từ cổng V/Ω sang cổng A hoặc thay đổi cách mắc đồng hồ. Đây là bước quan trọng để tránh ngắn mạch, hồ quang điện và hư hỏng cầu chì đầu vào.

Có thể đo điện trở hoặc điện dung khi mạch đang có điện không?

Không. Phải ngắt và cô lập nguồn, xác nhận mạch không còn điện áp, đồng thời xả hoàn toàn điện tích trong tụ trước khi đo điện trở, điện dung, diode hoặc thông mạch.

HIOKI DT4252 có kết nối được với máy tính không?

Có, nhưng cần sử dụng bộ truyền thông USB DT4900-01 tùy chọn. Kết nối quang học cho phép hiển thị kết quả theo thời gian thực, lập biểu đồ và lưu dữ liệu trên máy tính, đồng thời duy trì cách ly điện giữa hai thiết bị.

DT4252 phù hợp với nhóm người dùng nào?

Sản phẩm phù hợp với kỹ thuật viên bảo trì điện, kỹ sư tự động hóa, nhân viên vận hành nhà máy, thợ sửa chữa thiết bị, bộ phận kiểm soát chất lượng và phòng thí nghiệm cần một đồng hồ vạn năng có khả năng đo đa dạng, True RMS và đo dòng trực tiếp.
