Đồng hồ vạn năng HIOKI 3244-60

Đồng hồ vạn năng HIOKI 3244-60 – thiết bị đo điện bỏ túi sản xuất tại Nhật Bản

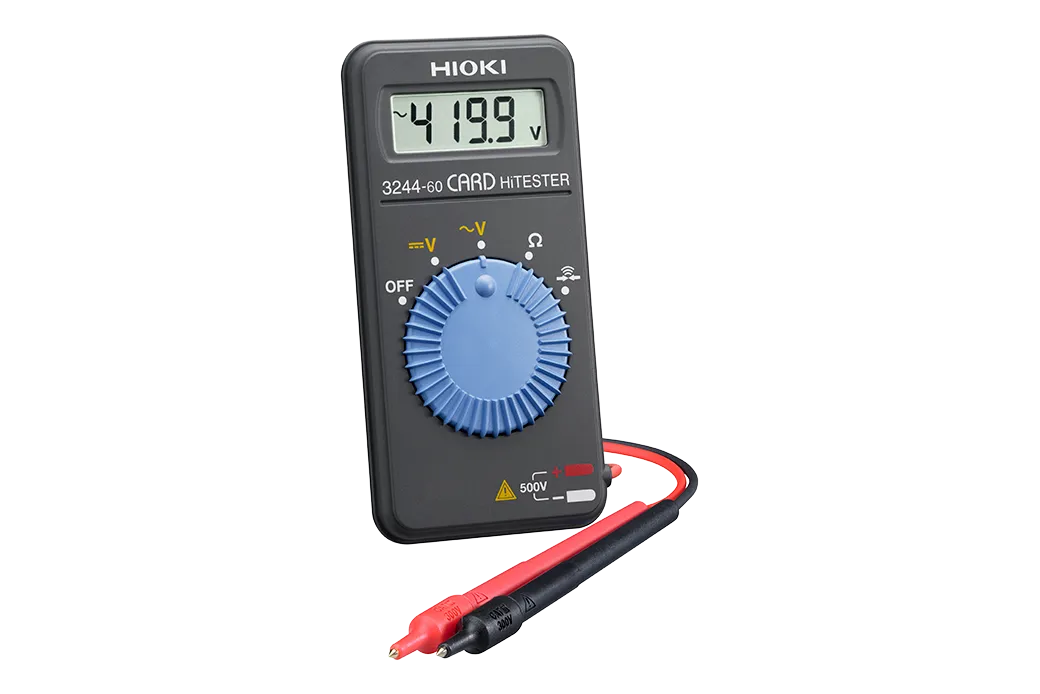

Đồng hồ vạn năng HIOKI 3244-60, còn được HIOKI gọi là CARD HiTESTER, là thiết bị đo điện kỹ thuật số dạng thẻ dành cho công việc kiểm tra, bảo trì và xử lý sự cố điện cơ bản. Với thân máy dày chỉ 9,5 mm, khối lượng khoảng 60 g và dây đo gắn liền, thiết bị phù hợp để mang theo trong túi dụng cụ của kỹ thuật viên.

HIOKI là thương hiệu thiết bị đo lường điện của Nhật Bản. Model 3244-60 được phát triển và sản xuất tại Nhật Bản, hướng đến nhu cầu đo nhanh điện áp AC/DC, điện trở và kiểm tra thông mạch tại hiện trường.

Sản phẩm nổi bật nhờ thao tác đơn giản, tự động chọn thang đo, màn hình số dễ đọc và đầu que đo mạ vàng giúp cải thiện khả năng tiếp xúc tại điểm kiểm tra. Thiết bị được thiết kế cho các phép đo thông dụng, không tích hợp chức năng đo dòng điện, điện dung hoặc kiểm tra diode.

Ưu điểm và tính năng nổi bật của HIOKI 3244-60

• Thiết kế đồng hồ vạn năng bỏ túi với kích thước khoảng 55 × 109 × 9,5 mm, thuận tiện mang theo khi bảo trì điện.
• Đo được điện áp DC, điện áp AC, điện trở và thông mạch bằng một công tắc xoay chọn chức năng.
• Tự động chọn thang đo, giúp người dùng không phải xác định dải đo thủ công trước mỗi phép đo.
• Đầu que đo dài 15 mm được mạ vàng, hỗ trợ tiếp xúc ổn định với ổ cắm, đầu cực và các điểm đo nhỏ.
• Có ống bọc cách điện tháo lắp cho đầu que đo nhằm giảm nguy cơ chạm chập giữa các điểm mang điện.
• Đáp ứng cấp đo lường CAT III 300 V và CAT II 600 V theo điều kiện sử dụng đầu bọc bảo vệ; điện áp đo tối đa của thiết bị là 500 V.
• Mạch đo điện trở và thông mạch được bảo vệ quá tải đến 500 V DC hoặc AC rms trong thời gian quy định của nhà sản xuất.
• Còi báo giúp kiểm tra nhanh dây dẫn, cầu chì, tiếp điểm và đường mạch có liên tục hay không.
• Tự động tiết kiệm pin sau khoảng 30 phút không thao tác và cho phép hủy chức năng này khi cần đo kéo dài.
• Đi kèm hộp đựng cứng để cuộn gọn dây đo, bảo quản thân máy và các ống bọc đầu que.

Thông số kỹ thuật cơ bản

Hạng mục	Thông tin
Chức năng đo	Điện áp DC, điện áp AC, điện trở, kiểm tra thông mạch
Dải điện áp DC	419,9 mV đến 500 V, 5 dải đo
Độ chính xác cơ bản điện áp DC	±0,7% giá trị đọc ±4 số đếm
Dải điện áp AC	4,199 V đến 500 V, 4 dải đo
Độ chính xác cơ bản điện áp AC	±2,3% giá trị đọc ±8 số đếm trong khoảng 50 đến 500 Hz
Phương pháp xử lý điện áp AC	Chỉnh lưu giá trị trung bình
Dải điện trở	419,9 Ω đến 41,99 MΩ, 6 dải đo
Độ chính xác cơ bản điện trở	±2,0% giá trị đọc ±4 số đếm
Ngưỡng còi thông mạch	Khoảng 50 Ω ±40 Ω trở xuống
Màn hình	LCD kỹ thuật số, tối đa 4199 số đếm
Tốc độ lấy mẫu	Khoảng 2,5 lần mỗi giây
Chọn thang	Tự động
Cấp đo lường	CAT III 300 V khi lắp ống bọc đầu que; CAT II 600 V khi tháo ống bọc
Nguồn cấp	1 pin lithium CR2032
Thời gian hoạt động liên tục	Khoảng 150 giờ khi đo điện áp DC
Kích thước	Khoảng 55 × 109 × 9,5 mm
Khối lượng	Khoảng 60 g
Phụ kiện tiêu chuẩn	Hộp đựng, pin CR2032, hướng dẫn sử dụng và ống bọc đầu que màu đỏ/đen

Chức năng, nguyên lý hoạt động và ứng dụng

Đo điện áp DC và điện áp AC

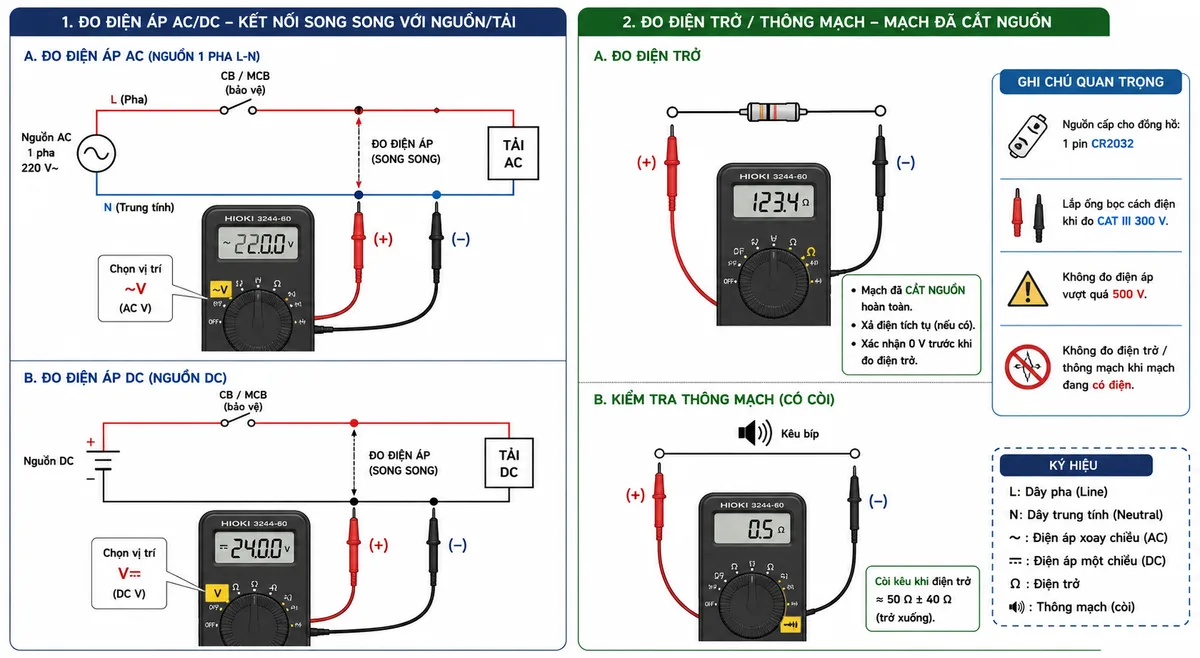

Để đo điện áp, hai que đo của đồng hồ đo điện HIOKI 3244-60 được kết nối song song với nguồn điện, tải hoặc hai điểm cần kiểm tra. Người dùng chọn vị trí điện áp DC hoặc AC trên công tắc xoay, sau đó đặt que đỏ và que đen vào đúng điểm đo.

Khi đo DC, việc đấu ngược cực không làm hỏng máy trong điều kiện đo hợp lệ; màn hình sẽ hiển thị dấu âm trước kết quả. Khi đo AC, hai que đo không phân biệt cực tính. Điện áp AC được thiết bị xử lý theo phương pháp chỉnh lưu trung bình, vì vậy sản phẩm thích hợp nhất với điện áp có dạng sóng sin thông thường.

Đo điện trở và kiểm tra thông mạch

Ở chế độ đo điện trở, thiết bị sử dụng nguồn pin bên trong để tạo tín hiệu thử nhỏ qua linh kiện hoặc đoạn mạch, sau đó xác định điện trở từ quan hệ giữa điện áp và dòng điện đo được. Với chức năng kiểm tra thông mạch có còi, máy phát âm báo khi điện trở giữa hai đầu đo nằm trong ngưỡng dẫn điện do nhà sản xuất quy định.

Trước khi đo điện trở hoặc thông mạch, phải ngắt hoàn toàn nguồn điện của mạch, xả điện trên tụ điện và xác nhận điện áp đã về 0 V. Không sử dụng chế độ điện trở hoặc thông mạch để kiểm tra trực tiếp một mạch đang mang điện.

Nguyên lý xử lý và hiển thị kết quả

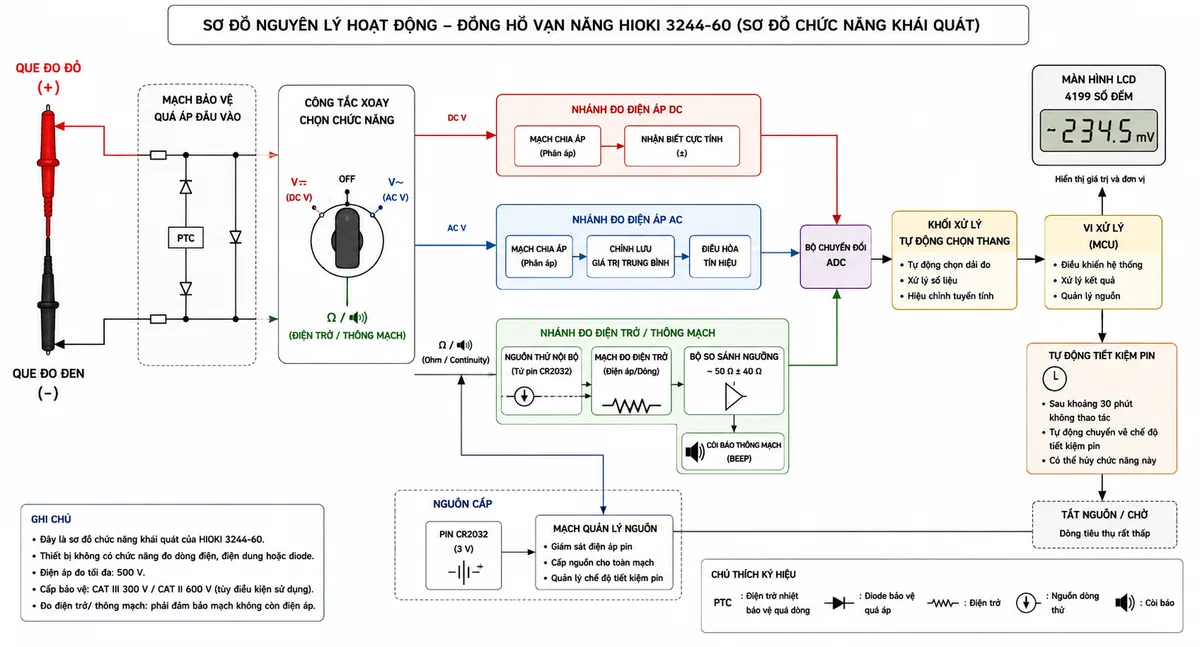

Về nguyên lý khái quát, tín hiệu từ hai que đo trước tiên đi qua khối bảo vệ đầu vào và công tắc chọn chức năng. Tùy chế độ được chọn, tín hiệu được đưa đến mạch chia áp DC, mạch chỉnh lưu AC hoặc mạch tạo tín hiệu thử điện trở. Kết quả sau điều hòa được chuyển sang dạng số, xử lý chọn thang tự động và hiển thị trên màn hình LCD.

Trong chế độ thông mạch, khối so sánh điện trở điều khiển còi báo khi đường mạch có điện trở đủ thấp. Mạch quản lý nguồn theo dõi thời gian không thao tác để kích hoạt chế độ tiết kiệm năng lượng, kéo dài thời gian sử dụng của pin CR2032.

Ứng dụng phù hợp

• Kiểm tra điện áp tại ổ cắm, nguồn cấp, bộ điều khiển và thiết bị điện dân dụng hoặc thương mại.
• Kiểm tra pin, bộ nguồn DC, mạch điều khiển điện áp thấp và cực tính nguồn một chiều.
• Đo điện trở của linh kiện, cuộn dây hoặc đoạn mạch đã được cách ly khỏi nguồn.
• Kiểm tra thông mạch dây dẫn, dây nguồn, cầu chì, công tắc, tiếp điểm và đầu nối.
• Trang bị làm đồng hồ vạn năng nhỏ gọn cho kỹ thuật viên, nhân viên bảo trì, thợ điện và người sửa chữa thiết bị.
• Dùng làm thiết bị kiểm tra dự phòng trong túi dụng cụ nhờ kích thước mỏng và dây đo được tích hợp sẵn.

Cam kết và nơi mua Đồng hồ vạn năng HIOKI 3244-60

Khi cần mua HIOKI 3244-60 chính hãng, khách hàng có thể đặt hàng tại thietbicodien. Sản phẩm được tư vấn đúng model, đúng chức năng và phù hợp với yêu cầu kiểm tra điện áp, điện trở hoặc thông mạch thực tế.

thietbicodien hỗ trợ cung cấp thông tin kỹ thuật, báo giá, phụ kiện đi kèm, tình trạng hàng và chính sách bảo hành áp dụng tại thời điểm đặt mua. Khách hàng nên trao đổi rõ môi trường đo, điện áp làm việc và cấp đo lường yêu cầu để được tư vấn thiết bị an toàn, phù hợp nhất.

Câu hỏi thường gặp về HIOKI 3244-60

HIOKI 3244-60 đo được những đại lượng nào?

Thiết bị đo được điện áp DC, điện áp AC, điện trở và kiểm tra thông mạch bằng còi. Đây là các chức năng phục vụ kiểm tra điện cơ bản và bảo trì hiện trường.

Đồng hồ HIOKI 3244-60 có đo được dòng điện không?

Không. Model này không có cổng hoặc thang đo dòng điện. Không được mắc đồng hồ nối tiếp với tải như khi sử dụng ampe kế.

HIOKI 3244-60 có phải đồng hồ True RMS không?

Không. Điện áp AC được đo theo phương pháp chỉnh lưu giá trị trung bình. Thiết bị phù hợp với dạng sóng sin thông thường; khi cần đo chính xác dạng sóng méo do biến tần hoặc tải điện tử, nên lựa chọn đồng hồ True RMS phù hợp.

Điện áp tối đa mà HIOKI 3244-60 có thể đo là bao nhiêu?

Dải đo điện áp tối đa của thiết bị là 500 V. Cấp an toàn CAT III 300 V hoặc CAT II 600 V không thay thế giới hạn dải đo; người dùng luôn phải tuân thủ giới hạn thấp hơn giữa điện áp đo, cấp đo lường và điều kiện của điểm kiểm tra.

Khi nào cần lắp ống bọc cách điện cho đầu que đo?

Ống bọc cần được lắp khi thực hiện phép đo thuộc CAT III 300 V để hạn chế phần kim loại hở và giảm nguy cơ chạm chập. Chỉ tháo ống bọc trong môi trường đo phù hợp với CAT II và phải tuân thủ hướng dẫn an toàn của HIOKI.

Có được đo điện trở khi mạch đang có điện không?

Không. Phải cắt nguồn, ngắt thiết bị khỏi mạch điện khi cần thiết, xả điện tích còn lại và xác nhận màn hình hiển thị 0 V trước khi chuyển sang chế độ điện trở hoặc thông mạch.

HIOKI 3244-60 sử dụng loại pin nào?

Thiết bị sử dụng một pin lithium dạng đồng xu CR2032. Thời gian hoạt động liên tục tham khảo khoảng 150 giờ trong điều kiện đo điện áp DC.

HIOKI 3244-60 phù hợp với đối tượng nào?

Sản phẩm phù hợp với kỹ thuật viên bảo trì, thợ điện, nhân viên dịch vụ, người sửa chữa thiết bị và người cần một đồng hồ đo điện nhỏ gọn để kiểm tra nhanh điện áp, điện trở hoặc thông mạch.
