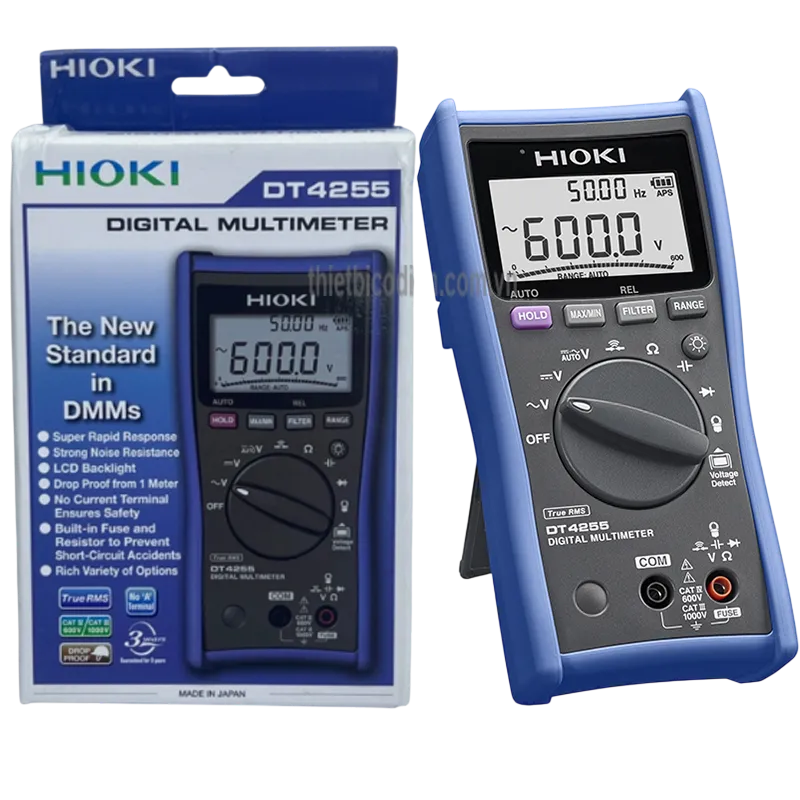

Đồng hồ vạn năng HIOKI DT4255

1. Giới thiệu Đồng hồ vạn năng HIOKI DT4255 và nguồn gốc thương hiệu

Đồng hồ vạn năng HIOKI DT4255 là thiết bị đo điện kỹ thuật số True RMS được thiết kế cho công việc kiểm tra, bảo trì và xử lý sự cố tại hệ thống điện dân dụng, thương mại và công nghiệp. Điểm khác biệt nổi bật của model DT4255 là cổng đo điện áp được bảo vệ bằng cầu chì tác động nhanh kết hợp điện trở giới hạn dòng, giúp giảm nguy cơ ngắn mạch khi người dùng chọn nhầm chức năng hoặc đưa điện áp vào trong lúc đang đo điện trở.

HIOKI là thương hiệu thiết bị đo lường điện của Nhật Bản. Theo thông tin từ nhà sản xuất, phần lớn đồng hồ vạn năng HIOKI được phát triển, thiết kế và sản xuất tại trụ sở của hãng ở tỉnh Nagano, Nhật Bản, với định hướng ưu tiên độ an toàn, độ bền và khả năng sử dụng trong môi trường làm việc chuyên nghiệp.

DT4255 thuộc dòng đồng hồ vạn năng DT4200, hướng đến kỹ thuật viên điện cần một thiết bị nhỏ gọn nhưng có khả năng đo đa dạng, phản hồi nhanh và hạn chế rủi ro do cắm nhầm cổng dòng điện. Máy không bố trí cổng đo dòng trực tiếp kiểu A hoặc mA; dòng điện AC được đo bằng cảm biến kẹp dòng AC tương thích, nhờ đó người vận hành không phải ngắt mạch để mắc đồng hồ nối tiếp với tải.

2. Ưu điểm và tính năng nổi bật của HIOKI DT4255

Thiết kế an toàn cho hiện trường điện công nghiệp

• Cổng đo điện áp có cầu chì bảo vệ và điện trở giới hạn dòng, hỗ trợ ngắt nhanh mạch bên trong khi xảy ra tình trạng bất thường.
• Không có cổng A đo dòng trực tiếp, qua đó loại bỏ một nguyên nhân thường gặp gây ngắn mạch khi người dùng cắm que đo vào cổng dòng nhưng lại đo điện áp.
• Hỗ trợ đo dòng bằng kìm cảm biến, giúp hạn chế tiếp xúc trực tiếp với phần dẫn điện đang mang tải.
• Đáp ứng cấp đo an toàn phù hợp với tủ phân phối, mạch điện công nghiệp và hệ thống điện hạ áp khi sử dụng đúng giới hạn của thiết bị.

Đo chính xác tín hiệu AC không hình sin

• Đo True RMS cho phép xác định giá trị hiệu dụng của dạng sóng AC bị méo do biến tần, bộ nguồn chuyển mạch hoặc tải điện tử.
• Bộ lọc thông thấp hỗ trợ loại bỏ thành phần hài tần số cao để kết quả điện áp đầu ra biến tần ổn định và sát với thành phần cơ bản hơn.
• Chế độ tự động nhận biết AC hoặc DC giúp rút ngắn thao tác khi kiểm tra nhanh nguồn điện chưa xác định loại tín hiệu.
• Màn hình kép cho phép theo dõi đồng thời điện áp và tần số trong những chế độ đo phù hợp.

Chức năng hỗ trợ đo và ghi nhận kết quả

• Đo điện áp AC, điện áp DC, điện trở, điện dung, tần số, diode và kiểm tra thông mạch.
• Phát hiện điện áp hỗ trợ kiểm tra sơ bộ sự hiện diện của điện áp AC trước khi thao tác.
• Data Hold, Auto Hold, hiển thị giá trị lớn nhất, nhỏ nhất, trung bình và giá trị tương đối.
• Có thể giao tiếp với máy tính thông qua bộ truyền thông USB tùy chọn; dữ liệu được cách ly bằng phương thức truyền quang nhằm tăng an toàn khi theo dõi kết quả.
• Dải nhiệt độ làm việc rộng, kết cấu chống bụi và khả năng chịu rơi phù hợp với công việc bảo trì tại hiện trường.

Thông số kỹ thuật tiêu biểu

Các số liệu dưới đây được đối chiếu từ trang sản phẩm và catalogue chính thức của HIOKI. Độ chính xác chi tiết có thể thay đổi theo thang đo, tần số, điều kiện môi trường và loại phụ kiện sử dụng.

Hạng mục	Thông số
Điện áp DC	600,0 mV đến 1000 V; 5 thang đo; độ chính xác cơ bản ±0,3% giá trị đọc ±3 chữ số
Điện áp AC	6,000 V đến 1000 V; 4 thang đo; đặc tính tần số 40 Hz đến 1 kHz; True RMS
Độ chính xác AC cơ bản	±0,9% giá trị đọc ±3 chữ số trong khoảng 40 Hz đến 500 Hz; hệ số đỉnh 3
Nhận biết AC/DC tự động	Có
Dòng điện AC bằng cảm biến kẹp	10,00 A đến 1000 A; 7 thang đo; độ chính xác tổng phụ thuộc cảm biến kẹp sử dụng
Điện trở	600,0 Ω đến 60,00 MΩ; 6 thang đo; độ chính xác cơ bản ±0,7% giá trị đọc ±3 chữ số
Điện dung	1,000 µF đến 10,00 mF; 5 thang đo
Tần số	99,99 Hz đến 99,99 kHz; 4 thang đo
Kiểm tra thông mạch	Báo dẫn điện khi điện trở từ 25 Ω trở xuống; trạng thái ngắt từ 245 Ω trở lên
Kiểm tra diode	Điện áp hở mạch tối đa 5,0 V; dòng thử tối đa 0,5 mA; ngưỡng điện áp thuận 0,15 V đến 1,5 V
Phát hiện điện áp AC	Chế độ độ nhạy cao: 40 V đến 600 V; chế độ độ nhạy thấp: 80 V đến 600 V
Bộ lọc thông thấp	Bộ lọc số với dải thông lựa chọn 100 Hz hoặc 500 Hz
Hiển thị	LCD kép 4 chữ số, tối đa 6000 số đếm và thanh biểu đồ
Tốc độ cập nhật	Khoảng 5 lần mỗi giây; thay đổi tùy chức năng đo
Cấp đo an toàn	CAT IV 600 V, CAT III 1000 V
Nguồn cấp cho đồng hồ	4 pin kiềm LR03
Thời gian hoạt động liên tục	Khoảng 130 giờ khi tắt đèn nền
Nhiệt độ làm việc	−25°C đến 65°C
Kích thước	Rộng 84 mm × cao 174 mm × dày 52 mm
Khối lượng	Khoảng 390 g, bao gồm pin và bao bảo vệ
Phụ kiện tiêu chuẩn	Dây đo L9300, bao bảo vệ, hướng dẫn sử dụng và 4 pin LR03

3. Chức năng, nguyên lý hoạt động và ứng dụng

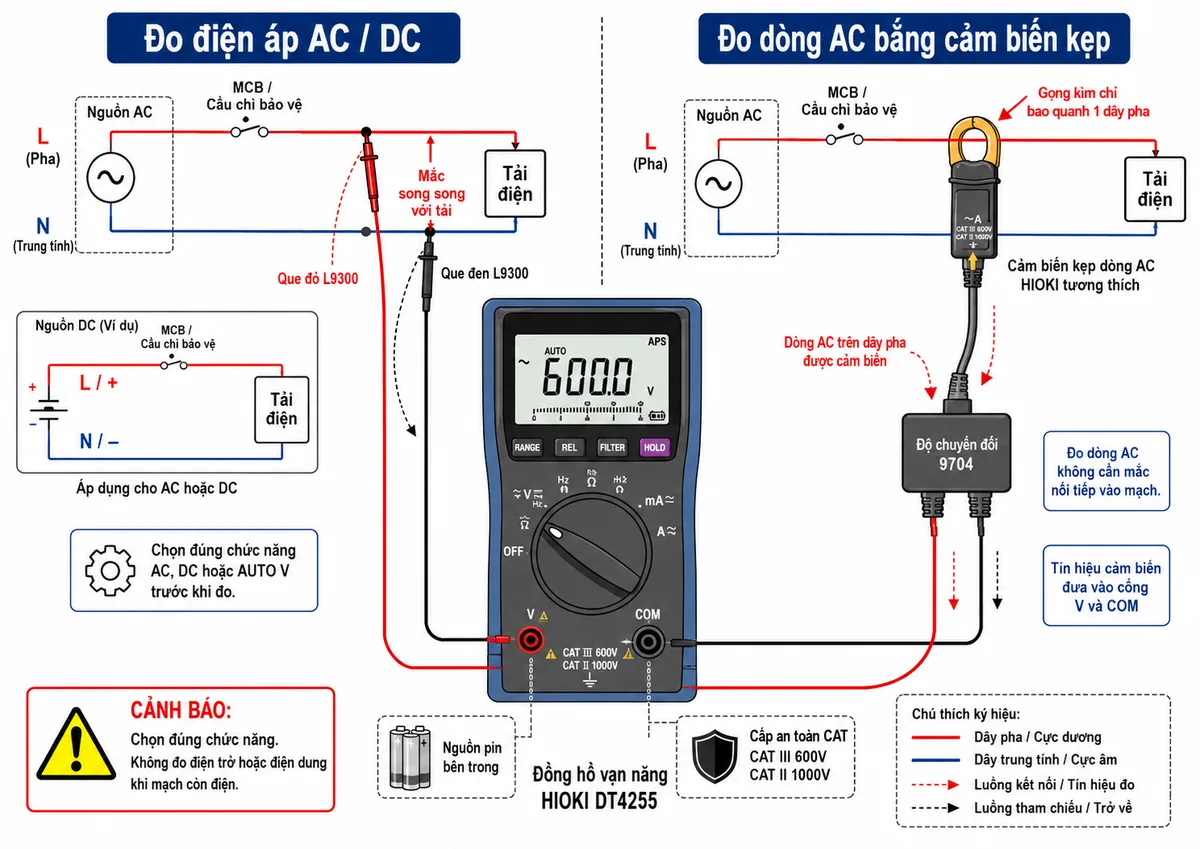

Sơ đồ kết nối khi đo điện áp và dòng điện

Khi đo điện áp, que đen được cắm vào cổng COM, que đỏ cắm vào cổng V và đồng hồ được mắc song song với nguồn hoặc tải cần kiểm tra. Người dùng phải chọn đúng chức năng AC, DC hoặc AUTO AC/DC, đồng thời bảo đảm điện áp đo không vượt quá cấp đo an toàn của máy, dây đo và môi trường làm việc.

Khi đo dòng AC, DT4255 sử dụng cảm biến kẹp tương thích thay vì mắc nối tiếp vào mạch. Kìm chỉ được kẹp quanh một dây dẫn đơn; nếu kẹp đồng thời dây pha và dây trung tính, từ trường của hai dòng điện có thể triệt tiêu nhau và làm kết quả không phản ánh dòng tải thực tế. Các đầu dò kẹp có ngõ ra BNC cần sử dụng bộ chuyển đổi phù hợp trước khi kết nối với cổng V và COM của đồng hồ.

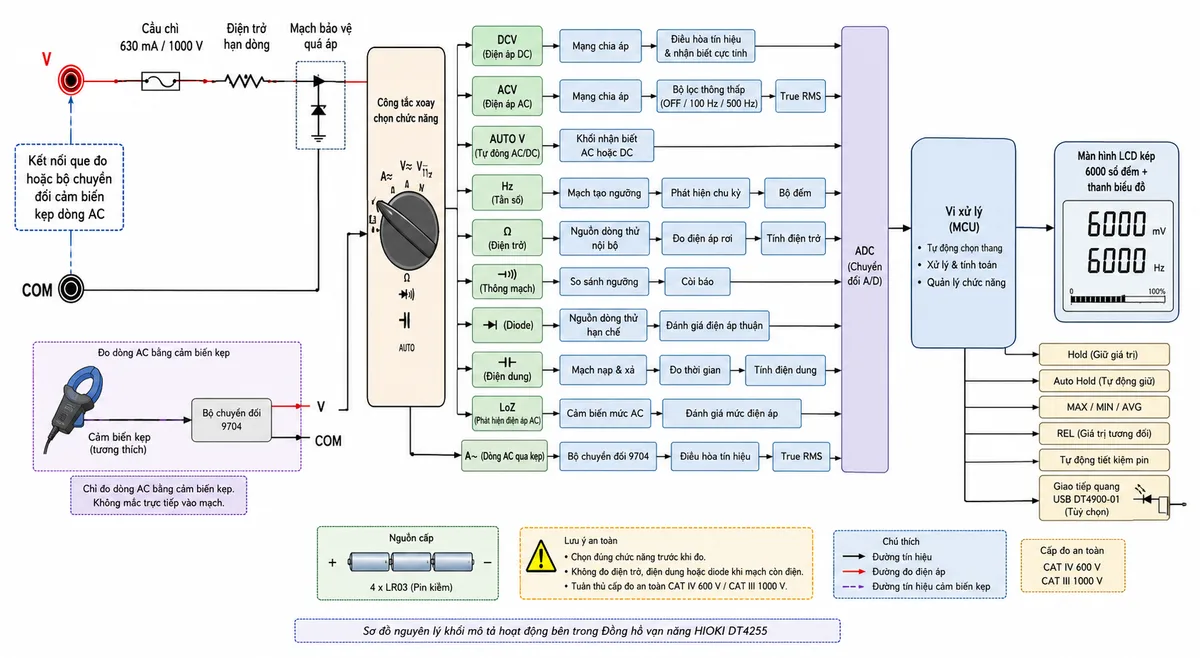

Nguyên lý đo điện áp AC, DC và AUTO AC/DC

Ở mức nguyên lý, tín hiệu từ cổng V đi qua cầu chì tác động nhanh, điện trở giới hạn dòng và mạch bảo vệ đầu vào trước khi được đưa tới công tắc xoay chọn chức năng. Với điện áp DC, tín hiệu được giảm mức qua mạng chia áp, điều hòa và nhận biết cực tính trước khi chuyển đổi sang dữ liệu số.

Với điện áp AC, tín hiệu sau chia áp được xử lý bằng mạch True RMS để tính giá trị hiệu dụng. Khi kích hoạt bộ lọc thông thấp, các thành phần tần số cao được suy giảm nhằm hỗ trợ đo thành phần cơ bản tại đầu ra biến tần. Chế độ AUTO AC/DC phân tích đặc điểm tín hiệu đầu vào và tự động lựa chọn phương thức xử lý AC hoặc DC thích hợp.

Nguyên lý đo điện trở, thông mạch, diode và điện dung

Trong phép đo điện trở, đồng hồ sử dụng nguồn thử nội bộ đưa một tín hiệu nhỏ qua đối tượng, đo điện áp phản hồi rồi tính giá trị điện trở. Chức năng thông mạch sử dụng bộ so sánh ngưỡng để kích hoạt còi khi điện trở giữa hai điểm đủ thấp.

Ở chế độ diode, nguồn dòng thử giới hạn được đưa qua linh kiện để đánh giá điện áp thuận. Khi đo điện dung, đồng hồ theo dõi quá trình nạp hoặc xả của tụ điện và quy đổi đặc tính thời gian thành giá trị điện dung. Trước các phép đo này, nguồn điện bên ngoài phải được ngắt hoàn toàn và tụ điện phải được xả an toàn.

Nguyên lý đo tần số, dòng kẹp và xử lý hiển thị

Phép đo tần số sử dụng mạch tạo ngưỡng để nhận biết các chu kỳ lặp lại của tín hiệu, sau đó bộ xử lý tính số chu kỳ trong một đơn vị thời gian. Với dòng AC, cảm biến kẹp chuyển từ trường quanh dây dẫn thành tín hiệu điện áp tỷ lệ; tín hiệu được đưa qua khối điều hòa, xử lý True RMS và bộ chuyển đổi số của DT4255.

Các kết quả sau chuyển đổi được vi xử lý hiệu chỉnh, tự động chọn thang và đưa lên màn hình LCD. Bộ xử lý cũng điều khiển các chức năng Hold, Auto Hold, giá trị lớn nhất, nhỏ nhất, trung bình, đo tương đối, tự động tiết kiệm pin và giao tiếp quang với bộ USB tùy chọn.

Ứng dụng thực tế

• Kiểm tra điện áp nguồn, tủ phân phối, bảng điều khiển và mạch cấp điện cho máy móc.
• Bảo trì động cơ, quạt, máy bơm, hệ thống HVAC và thiết bị điện trong nhà máy.
• Đo điện áp đầu ra biến tần với bộ lọc thông thấp để hạn chế ảnh hưởng của sóng hài cao tần.
• Đo dòng tải AC bằng cảm biến kẹp mà không phải tháo dây hoặc mắc đồng hồ nối tiếp với mạch.
• Kiểm tra dây dẫn, cầu chì, tiếp điểm, cuộn dây, điện trở, diode và tụ điện khi thiết bị đã được cô lập khỏi nguồn.
• Ghi nhận và theo dõi kết quả đo trên máy tính bằng bộ giao tiếp tùy chọn trong công việc kiểm tra định kỳ.

4. Cam kết và nơi mua Đồng hồ vạn năng HIOKI DT4255

Khi lựa chọn HIOKI DT4255 chính hãng, người mua cần kiểm tra đầy đủ model, số nhận dạng sản phẩm, dây đo, bao bảo vệ, tài liệu hướng dẫn và chính sách bảo hành áp dụng tại thời điểm đặt hàng. Việc sử dụng đúng phụ kiện HIOKI tương thích cũng giúp duy trì cấp an toàn và độ chính xác của hệ thống đo.

Để được tư vấn cấu hình, phụ kiện cảm biến kẹp, bộ chuyển đổi, bộ giao tiếp USB và nhận báo giá phù hợp, hãy đặt mua sản phẩm chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ lựa chọn đúng thiết bị theo môi trường đo, cấp điện áp và nhu cầu bảo trì thực tế.

Câu hỏi thường gặp (FAQ)

HIOKI DT4255 đo được những đại lượng nào?

DT4255 hỗ trợ đo điện áp AC/DC, điện trở, điện dung, tần số, kiểm tra diode, kiểm tra thông mạch, phát hiện điện áp và đo dòng AC thông qua cảm biến kẹp tương thích.

DT4255 có đo dòng điện trực tiếp bằng que đo không?

Không. DT4255 không có cổng A hoặc mA để mắc trực tiếp vào mạch. Dòng AC được đo bằng cảm biến kẹp kết nối qua cổng V và COM, giúp giảm nguy cơ ngắn mạch do cắm nhầm cổng dòng.

Điểm an toàn nổi bật nhất của DT4255 là gì?

Điểm nổi bật là cổng đo điện áp có cầu chì tác động nhanh kết hợp điện trở giới hạn dòng. Hệ thống này giúp hạn chế dòng sự cố và ngắt mạch bên trong nếu người dùng vô tình đưa điện áp vào khi đang chọn một chức năng không phù hợp.

DT4255 có phù hợp để đo đầu ra biến tần không?

Có. Thiết bị có True RMS và bộ lọc thông thấp, giúp giảm ảnh hưởng của thành phần hài tần số cao khi kiểm tra điện áp thành phần cơ bản tại đầu ra biến tần.

Có cần bộ chuyển đổi khi dùng cảm biến kẹp với DT4255 không?

Có thể cần. Các cảm biến kẹp HIOKI sử dụng đầu ra BNC phải được kết nối qua bộ chuyển đổi 9704 hoặc phụ kiện tương thích trước khi đưa tín hiệu vào cổng V và COM của đồng hồ.

DT4255 có thể kết nối với máy tính không?

Có. Khi sử dụng bộ Communication Package DT4900-01 tùy chọn, người dùng có thể theo dõi kết quả theo thời gian thực, lập biểu đồ và lưu dữ liệu đo trên máy tính. Kết nối giữa đồng hồ và bộ truyền thông được cách ly quang.

Có được đo điện trở hoặc điện dung khi mạch đang có điện không?

Không. Phải ngắt nguồn, thực hiện khóa và cảnh báo cô lập khi cần thiết, xác nhận mạch đã hết điện và xả hoàn toàn điện tích còn lại trong tụ trước khi đo điện trở, thông mạch, diode hoặc điện dung.
