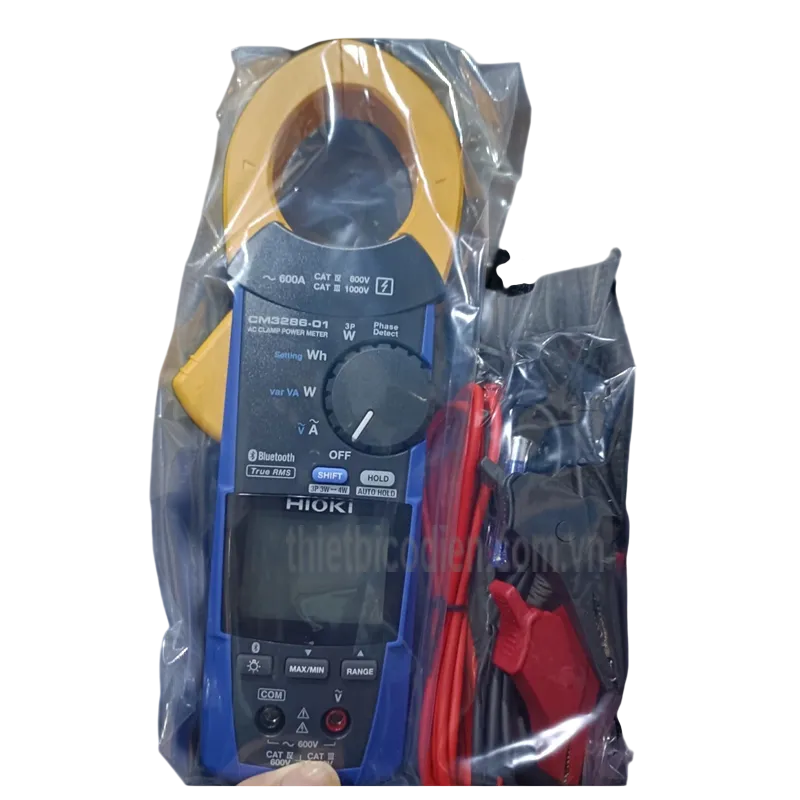

Ampe kìm HIOKI CM3286-01

1. Giới thiệu Ampe kìm HIOKI CM3286-01 và nguồn gốc thương hiệu

Ampe kìm HIOKI CM3286-01 là thiết bị đo công suất AC cầm tay, kết hợp gọng kìm đo dòng với dây đo điện áp để kiểm tra nhanh dòng điện, điện áp, công suất, hệ số công suất, góc pha, tần số và thứ tự pha trên hệ thống điện một pha hoặc ba pha. Đây là phiên bản thuộc dòng CM3286 được tích hợp sẵn Bluetooth, cho phép truyền kết quả đo sang điện thoại hoặc máy tính bảng để quản lý dữ liệu bằng ứng dụng GENNECT Cross.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và có nhiều kinh nghiệm trong lĩnh vực cảm biến dòng, thiết bị đo công suất, kiểm tra an toàn điện và bảo trì hệ thống công nghiệp. Với khả năng đo nhiều đại lượng trên cùng một màn hình, model CM3286-01 phù hợp cho kỹ thuật viên điện, bộ phận bảo trì, kiểm toán năng lượng và đơn vị quản lý điện lực.

2. Ưu điểm và tính năng nổi bật

• Đo công suất AC bằng ampe kìm mà không cần ngắt dây dẫn để mắc nối tiếp thiết bị đo dòng.
• Đo đồng thời điện áp, dòng điện, công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất, góc pha và tần số.
• Ứng dụng phương pháp True RMS để đo điện áp và dòng điện AC chính xác hơn khi dạng sóng không hoàn toàn hình sin.
• Hiển thị cùng lúc một thông số chính và ba thông số phụ, giúp người vận hành giảm thao tác chuyển đổi màn hình.
• Có thể đo dòng AC từ mức thấp 60 mA và công suất một pha từ 5 W, thuận tiện khi kiểm tra tải nhỏ, dòng chờ hoặc đối chiếu công tơ điện.
• Tích hợp Bluetooth và GENNECT Cross để lưu kết quả, chèn dữ liệu lên ảnh hiện trường, tạo báo cáo và xuất dữ liệu phục vụ xử lý trên máy tính.
• Hỗ trợ phân tích sóng hài từ bậc 1 đến bậc 30 trên ứng dụng GENNECT Cross đối với điện áp và dòng điện.
• Các chức năng MAX, MIN, AVG và PEAK hỗ trợ đánh giá mức dao động của nguồn điện và tải trong quá trình vận hành.
• Chế độ Auto Hold tự động giữ kết quả khi giá trị đã ổn định, đồng thời phát âm báo để người dùng thao tác thuận tiện tại vị trí khó quan sát.
• Màn hình có hướng dẫn kết nối mạch ba pha; cảnh báo bằng còi và đèn nền đỏ khi phát hiện đầu vào bất thường trong một số chế độ kiểm tra.
• Gọng kìm đường kính 46 mm, phù hợp với nhiều loại dây nguồn và cáp động lực trong tủ điện công nghiệp.

Thông số kỹ thuật tiêu biểu

Các thông số dưới đây được tổng hợp từ catalogue và tài liệu chính thức dành cho HIOKI CM3286-01.

Hạng mục	Thông số
Hệ thống đo	Mạch AC một pha; mạch ba pha theo điều kiện và quy trình đo do nhà sản xuất quy định
Điện áp AC	80,0 V đến 600,0 V; True RMS; độ chính xác cơ bản tại 45 Hz đến 66 Hz: ±0,7% giá trị đọc ±3 digit
Dòng điện AC	0,060 A đến 600,0 A; 3 thang đo; True RMS; độ chính xác cơ bản tại 45 Hz đến 66 Hz: ±1,3% giá trị đọc ±3 digit
Công suất tác dụng một pha	0,005 kW đến 360,0 kW
Công suất ba pha 3 dây cân bằng	0,020 kW đến 623,5 kW
Công suất ba pha 4 dây cân bằng	0,040 kW đến 1080 kW
Đại lượng khác	Công suất phản kháng, công suất biểu kiến, hệ số công suất, góc pha, tần số, giá trị đỉnh, điện năng tác dụng tích phân đơn giản và thứ tự pha
Hệ số công suất	-1,000 đến 1,000
Góc pha	Sớm pha -180,0° đến trễ pha 179,9°
Tần số	45,0 Hz đến 999,9 Hz
Phân tích sóng hài	Bậc 1 đến bậc 30, tỷ lệ thành phần và tổng độ méo hài thông qua GENNECT Cross
Đường kính gọng kìm	46 mm
Cấp an toàn đo lường	CAT IV 600 V, CAT III 1000 V
Nhiệt độ hoạt động	-25°C đến 65°C
Cấp bảo vệ kết cấu	Phần tay cầm IP54, phần gọng kìm IP50; không sử dụng thiết bị trong môi trường ẩm ướt hoặc nhiều bụi dẫn điện
Nguồn cấp	2 pin kiềm LR03/AAA
Thời gian hoạt động liên tục	Khoảng 25 giờ khi tắt Bluetooth; khoảng 18 giờ khi bật Bluetooth, trong điều kiện tham chiếu của nhà sản xuất
Kích thước và khối lượng	Khoảng 82 × 241 × 37 mm; khối lượng khoảng 450 g
Phụ kiện tiêu chuẩn	Dây kết nối L9257, hộp đựng C0203, 2 pin LR03 và tài liệu hướng dẫn

3. Chức năng, nguyên lý hoạt động và ứng dụng

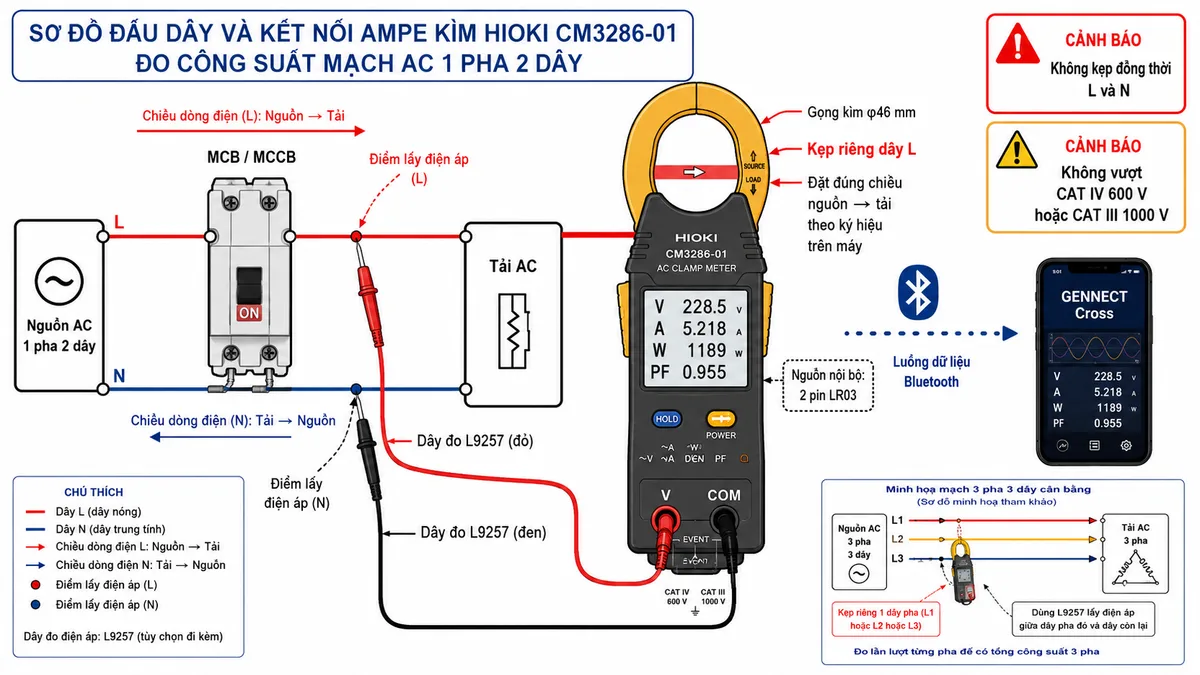

Kết nối HIOKI CM3286-01 với mạch điện cần đo

Khi đo công suất trên mạch một pha hai dây, người dùng nối que đen vào cổng COM và dây trung tính N, nối que đỏ vào cổng V và dây pha L. Gọng kìm phải bao quanh riêng một dây pha, đặt đúng chiều nguồn và tải theo ký hiệu trên thiết bị. Không kẹp đồng thời cả dây L và N vì từ trường của hai dòng điện ngược chiều có thể triệt tiêu lẫn nhau, làm kết quả đo dòng không chính xác.

Thiết bị được cấp nguồn bằng pin bên trong, không lấy nguồn nuôi từ mạch đang đo. Trước khi kết nối, cần kiểm tra tình trạng gọng kìm, dây đo, lớp cách điện, đầu cắm và xác nhận điện áp của hệ thống nằm trong giới hạn đo cũng như cấp an toàn CAT cho phép.

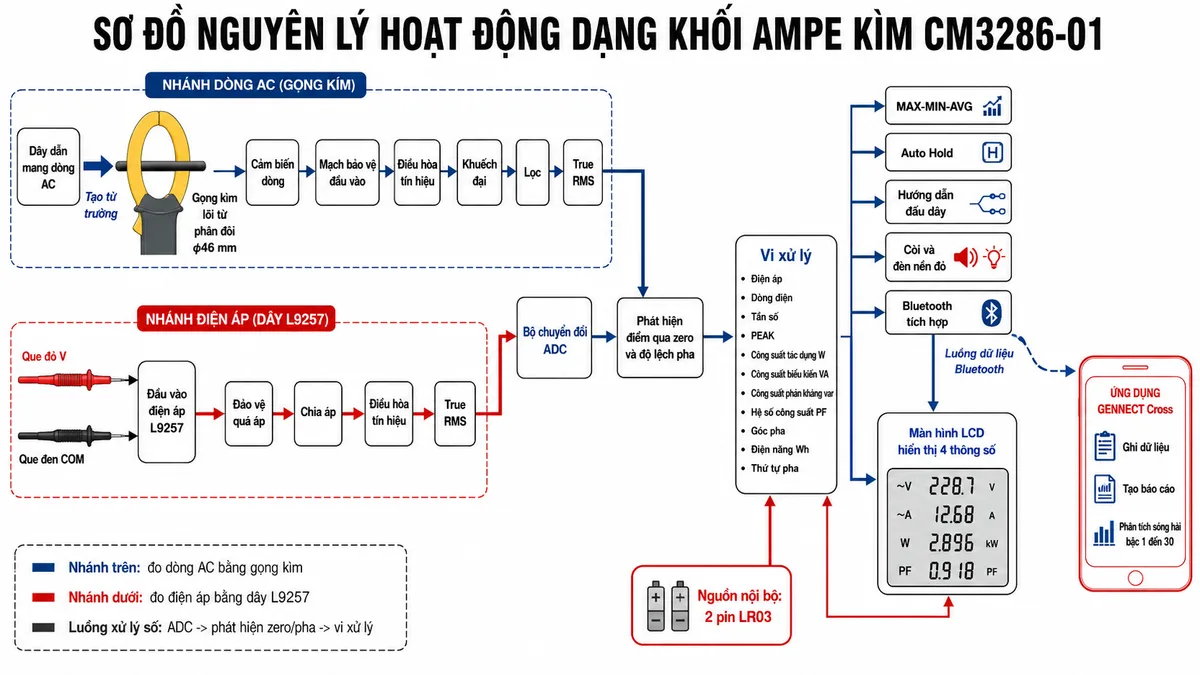

Nguyên lý đo dòng điện, điện áp và công suất

Ở nhánh đo dòng, dòng AC chạy qua dây dẫn tạo ra từ trường biến thiên. Lõi từ của gọng kìm thu nhận từ thông và cảm biến dòng chuyển đổi từ trường thành tín hiệu điện tỷ lệ với dòng điện trong dây. Tín hiệu sau đó đi qua mạch bảo vệ, điều hòa, khuếch đại và khối xử lý True RMS.

Ở nhánh đo điện áp, tín hiệu từ cổng V và COM được đưa qua mạch bảo vệ quá áp, chia áp và điều hòa tín hiệu. Hai kênh điện áp và dòng điện được lấy mẫu đồng bộ, giúp bộ xử lý xác định độ lớn, điểm qua zero và độ lệch pha giữa hai tín hiệu.

Từ dữ liệu điện áp, dòng điện và góc pha, vi xử lý tính toán công suất tác dụng W, công suất biểu kiến VA, công suất phản kháng var, hệ số công suất PF, tần số và điện năng tích phân đơn giản. Kết quả được hiển thị trên LCD; đồng thời dữ liệu có thể được truyền không dây tới thiết bị di động để lưu trữ, lập báo cáo và phân tích sóng hài.

Đo công suất và hệ số công suất

Ampe kìm đo công suất HIOKI CM3286-01 thu nhận đồng thời điện áp và dòng điện để tính công suất của tải đang vận hành. Chức năng này giúp kỹ thuật viên kiểm tra nhanh mức tiêu thụ điện, đánh giá hiệu suất tải và phát hiện thiết bị hoạt động ngoài điều kiện dự kiến mà không phải lắp đặt máy phân tích công suất cố định.

Đo và nhận biết thứ tự pha

Máy hỗ trợ kiểm tra thứ tự pha trên hệ thống ba pha và hiển thị hướng dẫn đấu dây ngay trên màn hình. Tính năng này hữu ích trong quá trình lắp đặt động cơ, tủ phân phối và thiết bị ba pha, giúp hạn chế nguy cơ đấu sai thứ tự pha dẫn đến động cơ quay ngược.

Ghi dữ liệu và phân tích bằng GENNECT Cross

Nhờ Bluetooth tích hợp trên CM3286-01, kết quả đang giữ trên màn hình có thể được chuyển sang điện thoại hoặc máy tính bảng. GENNECT Cross hỗ trợ ghi dữ liệu, chụp ảnh vị trí đo, gắn kết quả lên ảnh, thêm ghi chú, xuất dữ liệu và tạo báo cáo tại hiện trường. Riêng chức năng phân tích hài cho phép theo dõi thành phần điện áp hoặc dòng điện từ bậc 1 đến bậc 30.

Ứng dụng thực tế

• Kiểm tra điện áp, dòng điện và công suất tại tủ phân phối, tủ điều khiển và đường dây cấp nguồn.
• Đo mức tiêu thụ điện của máy móc, hệ thống điều hòa, thiết bị gia nhiệt, bơm và động cơ AC.
• Đánh giá hệ số công suất và tình trạng sử dụng năng lượng của tải.
• Theo dõi giá trị MAX, MIN, AVG và PEAK để phát hiện dao động nguồn hoặc tải bất thường.
• Đối chiếu giá trị đo thực tế với công tơ điện trong công tác kiểm tra và quản lý điện năng.
• Kiểm tra thứ tự pha trong quá trình lắp đặt, bảo trì hoặc thay thế động cơ ba pha.
• Thu thập dữ liệu hiện trường và lập báo cáo phục vụ bảo trì, kiểm toán năng lượng hoặc nghiệm thu hệ thống điện.

Đối với mạch ba pha có tải biến tần, dạng sóng méo lớn hoặc điều kiện không cân bằng phức tạp, kết quả công suất và góc pha có thể không đáp ứng độ chính xác như chế độ đo tiêu chuẩn. Người dùng cần tuân thủ đúng sơ đồ trong hướng dẫn và lựa chọn máy phân tích công suất chuyên dụng khi cần đánh giá chi tiết.

4. Cam kết và nơi mua hàng

Để mua HIOKI CM3286-01 chính hãng, khách hàng nên kiểm tra rõ mã sản phẩm, số sê-ri, tình trạng thiết bị, dây kết nối L9257, hộp đựng và các tài liệu đi kèm. Đội ngũ kỹ thuật của thietbicodien hỗ trợ tư vấn lựa chọn thiết bị đo phù hợp với cấp điện áp, loại tải và yêu cầu kiểm tra thực tế.

Do CM3286-01 là model đã được HIOKI đánh dấu ngừng sản xuất, khách hàng cần liên hệ trước để xác nhận tình trạng tồn kho, nguồn gốc hàng hóa, điều kiện bảo hành và khả năng cung cấp phụ kiện thay thế. Dòng sản phẩm kế nhiệm được HIOKI giới thiệu là CM3286-50.

Câu hỏi thường gặp (FAQ)

HIOKI CM3286-01 đo được những đại lượng nào?

Máy đo được điện áp AC, dòng điện AC, công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất, góc pha, tần số, giá trị đỉnh, điện năng tác dụng tích phân đơn giản và thứ tự pha.

CM3286-01 khác CM3286 tiêu chuẩn ở điểm nào?

CM3286-01 được tích hợp sẵn Bluetooth để kết nối với GENNECT Cross. Phiên bản CM3286 tiêu chuẩn không có chức năng truyền dữ liệu không dây tích hợp này.

HIOKI CM3286-01 có đo được dòng điện DC không?

Không. Thiết bị được thiết kế để đo dòng điện, điện áp và công suất trên hệ thống AC. Khi cần đo dòng DC hoặc công suất DC, người dùng phải lựa chọn ampe kìm AC/DC hoặc thiết bị phân tích công suất phù hợp.

Có thể kẹp đồng thời dây pha và dây trung tính không?

Không nên kẹp đồng thời L và N khi đo dòng tải. Hai dòng điện chạy ngược chiều tạo ra từ trường đối nghịch và có thể triệt tiêu nhau. Gọng kìm phải bao quanh riêng một dây dẫn cần đo.

CM3286-01 có đo được công suất ba pha không?

Có. Máy hỗ trợ đo hệ thống ba pha theo các sơ đồ và quy trình do HIOKI hướng dẫn. Một số giá trị ba pha được tính hoặc ước lượng dựa trên điều kiện tải, dạng sóng và cách thực hiện nhiều lần đo. Với hệ thống biến tần, tải méo sóng hoặc mất cân bằng phức tạp, nên sử dụng máy phân tích công suất chuyên dụng.

Chức năng phân tích sóng hài được sử dụng như thế nào?

Kết quả đo được truyền qua Bluetooth đến ứng dụng GENNECT Cross. Ứng dụng có thể hiển thị mức sóng hài, tỷ lệ thành phần và tổng độ méo hài của điện áp hoặc dòng điện từ bậc 1 đến bậc 30.

Máy sử dụng loại pin nào?

HIOKI CM3286-01 sử dụng 2 pin kiềm LR03, còn gọi là pin AAA. Thời gian hoạt động tham chiếu khoảng 25 giờ khi tắt Bluetooth và khoảng 18 giờ khi sử dụng kết nối không dây.

Phụ kiện tiêu chuẩn của CM3286-01 gồm những gì?

Bộ sản phẩm theo catalogue gồm dây kết nối L9257, hộp đựng C0203, 2 pin kiềm LR03 và tài liệu hướng dẫn. Phụ kiện thực tế có thể thay đổi theo lô hàng nên cần đối chiếu khi đặt mua.

HIOKI CM3286-01 còn được sản xuất không?

Theo trang sản phẩm chính thức của HIOKI, dòng CM3286 đã được đánh dấu ngừng sản xuất và được dẫn tới model kế nhiệm CM3286-50. Khi mua CM3286-01, người dùng nên xác nhận đây là hàng tồn kho mới, hàng đã qua sử dụng hay thiết bị được hiệu chuẩn lại.
