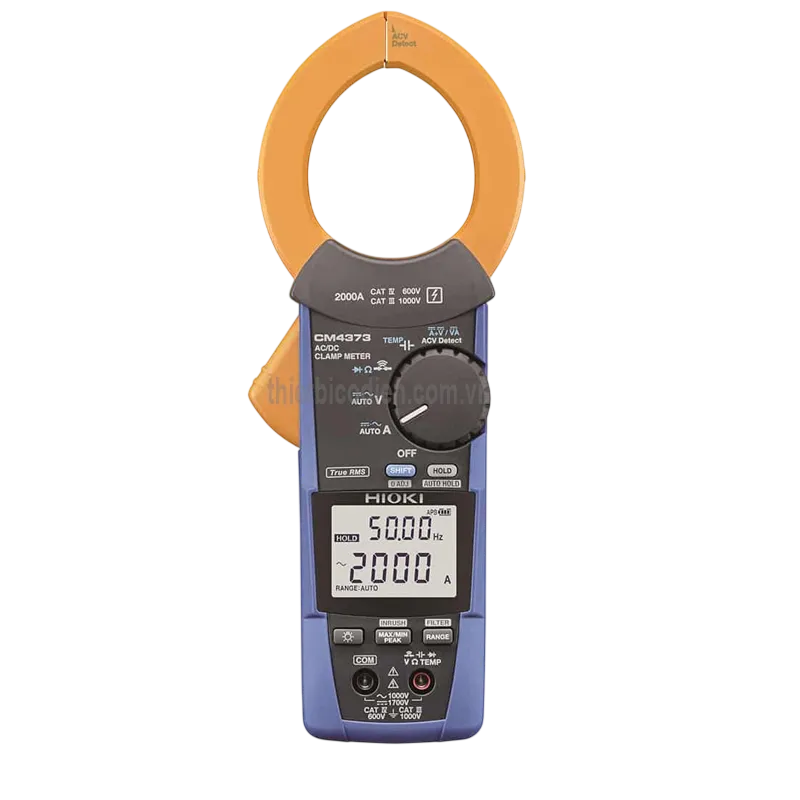

Ampe kìm HIOKI CM4373

Ampe kìm HIOKI CM4373 – thiết bị đo dòng AC/DC 2000 A xuất xứ Nhật Bản

Ampe kìm HIOKI CM4373 là thiết bị đo điện cầm tay chuyên nghiệp, được thiết kế để đo dòng điện xoay chiều và một chiều mà không cần ngắt mạch. Với khả năng đo tới 2000 A AC/DC True RMS, sản phẩm phù hợp cho kỹ thuật viên bảo trì điện công nghiệp, hệ thống điện mặt trời, biến tần, động cơ, thiết bị hàn và phương tiện điện.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập năm 1935. CM4373 được Hioki phát triển và sản xuất tại khu vực Ueda, Nagano, hướng tới độ an toàn, độ bền và khả năng làm việc ổn định trong môi trường công nghiệp khắc nghiệt.

Ngàm kẹp đường kính lớn giúp thiết bị đo được cáp điện và thanh dẫn có kích thước đáng kể. Người vận hành chỉ cần kẹp ngàm quanh một dây dẫn để đo dòng, nhờ đó quá trình kiểm tra nhanh hơn và hạn chế phải tháo đấu nối trong tủ điện.

Ưu điểm và tính năng nổi bật của HIOKI CM4373

Đo dòng AC/DC tới 2000 A bằng phương pháp True RMS

Ampe kìm AC/DC 2000 A sử dụng phương pháp True RMS để xác định giá trị hiệu dụng của dòng điện. Phương pháp này cho kết quả đáng tin cậy hơn phương pháp đo giá trị trung bình khi kiểm tra dạng sóng bị méo do biến tần, bộ nguồn chuyển mạch hoặc tải điện tử tạo ra.

Tự động nhận biết dòng và điện áp AC/DC

Ở chế độ tự động, CM4373 có thể nhận biết tín hiệu đang đo là AC hay DC, giúp giảm số lần thao tác với công tắc xoay và hạn chế chọn nhầm chức năng khi làm việc tại hệ thống có cả nguồn xoay chiều và một chiều.

Đo dòng khởi động đồng thời theo RMS và giá trị đỉnh

Chức năng đo dòng khởi động Inrush tự động nhận biết khoảng thời gian xuất hiện dòng tăng vọt khi động cơ, máy nén hoặc thiết bị hàn bắt đầu hoạt động. Máy hiển thị cả giá trị RMS và giá trị đỉnh, hỗ trợ đánh giá tình trạng khởi động, lựa chọn thiết bị bảo vệ và phát hiện tải bất thường.

Hoạt động tốt với biến tần và nguồn chuyển mạch

Bộ lọc thông thấp có thể làm suy giảm thành phần nhiễu tần số cao, từ đó giúp giá trị hiển thị ổn định hơn khi đo phía thứ cấp của biến tần hoặc các hệ thống sử dụng nguồn chuyển mạch. Người dùng cũng có thể theo dõi giá trị lớn nhất, nhỏ nhất, trung bình và các mức đỉnh để đánh giá dao động của tải.

Độ bền cao và phạm vi làm việc rộng

Thân máy đạt cấp bảo vệ IP54 trong điều kiện sử dụng được nhà sản xuất quy định, riêng phần ngàm cảm biến đạt IP50. Ngàm kẹp được tăng cường độ bền và đã được Hioki công bố khả năng chịu 30.000 chu kỳ đóng mở. Khoảng nhiệt độ vận hành từ -25°C đến 65°C hỗ trợ làm việc trong nhà máy, ngoài công trường và các khu vực có điều kiện nhiệt độ thay đổi lớn.

Hỗ trợ nhiều chức năng của đồng hồ vạn năng

Ngoài đo dòng, thiết bị còn hỗ trợ đo điện áp AC/DC, điện trở, tần số, điện dung, kiểm tra thông mạch, kiểm tra diode, đo nhiệt độ bằng cảm biến nhiệt điện K và tính toán công suất DC. Đèn nền trắng, góc nhìn rộng, Auto Hold và cảnh báo bằng âm thanh kết hợp đèn nền đỏ giúp người dùng đọc kết quả thuận tiện hơn.

Thông số kỹ thuật chính

Các thông số dưới đây được tổng hợp từ catalogue và tài liệu kỹ thuật chính thức dành cho CM4373 nguyên bản của Hioki.

Thông số	Giá trị
Dòng điện DC	600,0 A và 2000 A
Dòng điện AC	600,0 A và 2000 A; True RMS; dải tần bảo đảm từ 10 Hz đến 1 kHz tùy thang đo
Dòng điện DC+AC	600,0 A và 2000 A; True RMS
Độ chính xác cơ bản khi đo dòng	±1,3% giá trị đọc ±0,3 A tại thang 600 A trong điều kiện quy định
Điện áp AC	6,000 V đến 1000 V; True RMS; 15 Hz đến 1 kHz
Điện áp DC	Từ 600,0 mV đến 1000 V; dải điện áp cao cho phép đo tới 1700 V DC trong điều kiện mạch cô lập theo hướng dẫn của nhà sản xuất
Điện trở	600,0 Ω đến 600,0 kΩ
Điện dung	1,000 µF đến 1000 µF
Tần số	9,999 Hz đến 999,9 Hz
Đo nhiệt độ	-40,0°C đến 400,0°C với cảm biến nhiệt điện K phù hợp
Chức năng bổ sung	Inrush, DC Power, diode, thông mạch, Auto AC/DC, MAX, MIN, AVG, PEAK MAX, PEAK MIN, lọc thông thấp, Hold, Auto Hold và tự động tiết kiệm pin
Cấp an toàn đo lường	CAT IV 600 V và CAT III 1000 V
Cấp bảo vệ	Thân máy IP54; phần ngàm cảm biến IP50
Đường kính ngàm kẹp	55 mm
Nhiệt độ vận hành	-25°C đến 65°C
Nguồn cấp	2 pin kiềm LR03/AAA
Thời gian hoạt động tham khảo	Khoảng 45 giờ khi tắt đèn nền và sử dụng theo điều kiện thử của nhà sản xuất
Kích thước	Khoảng 65 × 250 × 35 mm
Khối lượng	Khoảng 530 g
Phụ kiện tiêu chuẩn	Bộ dây đo L9207-10, túi đựng C0203, 2 pin LR03 và tài liệu hướng dẫn

Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI CM4373

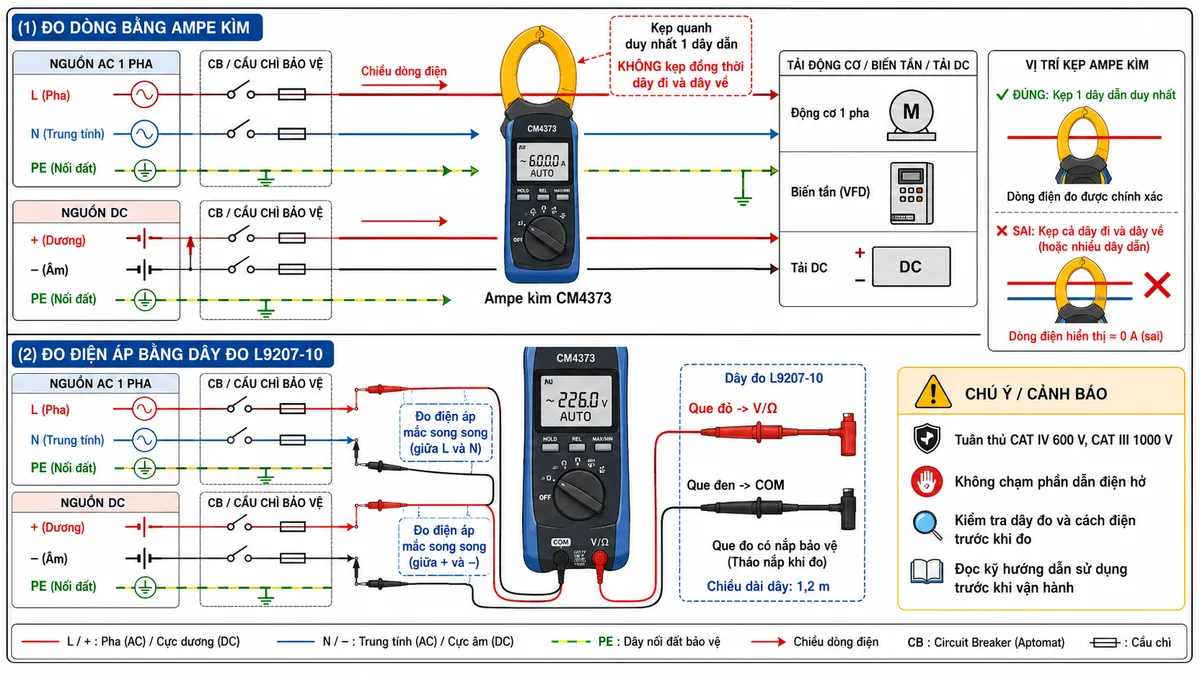

Cách kết nối khi đo dòng và điện áp

Khi đo dòng điện, ngàm của máy phải kẹp quanh duy nhất một dây dẫn, chẳng hạn dây pha đi tới tải hoặc dây dương của mạch DC. Nếu kẹp đồng thời dây đi và dây về, từ trường của hai dòng điện ngược chiều sẽ triệt tiêu lẫn nhau và kết quả có thể gần bằng không.

Khi đo điện áp, que đen được cắm vào cổng COM và que đỏ được cắm vào cổng đo điện áp. Hai que đo được đặt song song với nguồn hoặc tải cần kiểm tra. Người sử dụng phải chọn phụ kiện có cấp đo lường phù hợp, kiểm tra tình trạng cách điện của dây đo và không vượt quá giới hạn CAT của thiết bị.

Đối với phép đo điện áp DC lớn hơn 1000 V, tài liệu Hioki chỉ cho phép thực hiện trong các điều kiện đặc biệt, bao gồm mạch được cách ly khỏi lưới điện thương mại và cách ly khỏi đất. Không được sử dụng thiết bị trên mạch có điện áp đầu cực so với đất vượt quá 1000 V.

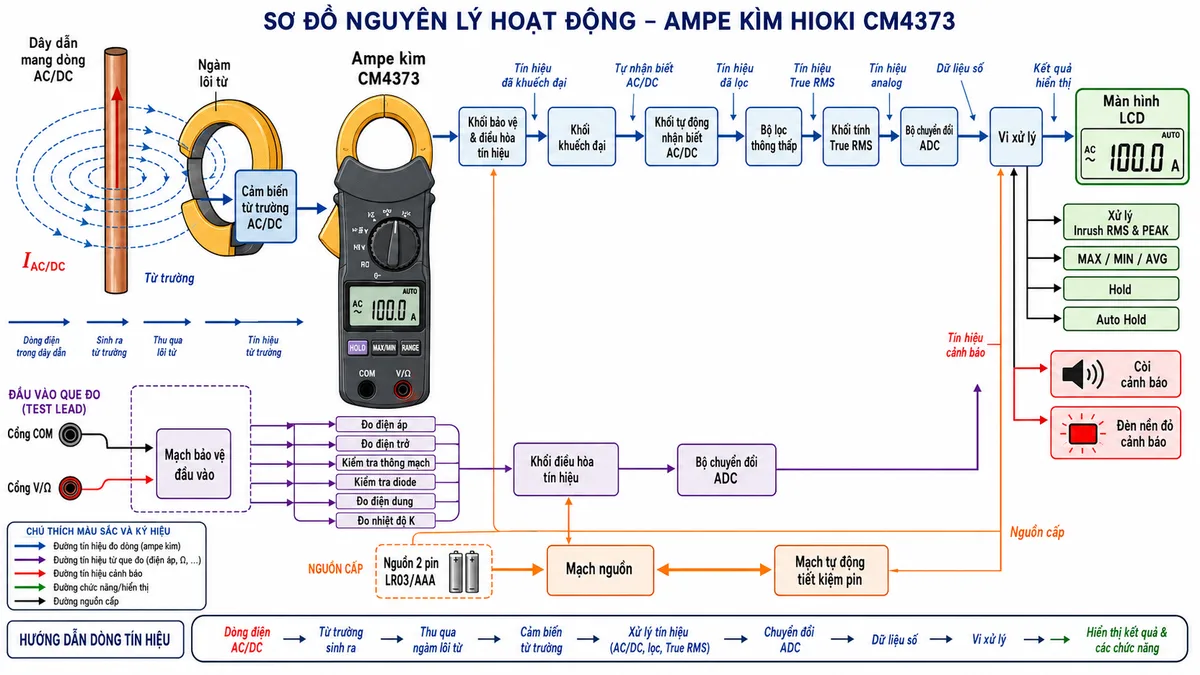

Nguyên lý đo dòng điện AC/DC

Khi dòng điện chạy qua dây dẫn, nó tạo ra từ trường bao quanh dây. Ngàm cảm biến của máy khép kín quanh dây dẫn để thu nhận từ thông này. Cảm biến từ trường AC/DC bên trong chuyển đổi từ thông thành tín hiệu điện tỷ lệ với dòng cần đo, sau đó tín hiệu được điều hòa, khuếch đại và số hóa.

Bộ xử lý của thiết bị nhận biết thành phần AC hoặc DC và thực hiện phép tính True RMS đối với tín hiệu xoay chiều hoặc dạng sóng hỗn hợp. Kết quả sau xử lý được hiển thị trên màn hình, đồng thời có thể được đưa qua các chức năng Hold, Auto Hold, MAX, MIN, AVG, PEAK hoặc Inrush theo chế độ mà người dùng lựa chọn.

Nguyên lý đo bằng dây đo

Đối với điện áp, điện trở, thông mạch, diode, điện dung và nhiệt độ, tín hiệu đi vào máy qua các cổng dây đo. Mạch bảo vệ đầu vào giới hạn ảnh hưởng của quá áp hoặc thao tác sai, sau đó khối điều hòa tín hiệu chuyển đại lượng cần đo về mức thích hợp cho bộ chuyển đổi số và vi xử lý.

Ở chế độ kiểm tra thông mạch hoặc khi phát hiện đầu vào quá cao, thiết bị có thể sử dụng còi và đèn nền đỏ để thu hút sự chú ý. Chức năng tự động tiết kiệm pin đưa máy về trạng thái nghỉ sau khoảng 15 phút không thao tác và tắt nguồn sau khoảng 45 phút.

Ứng dụng thực tế

• Đo dòng tải và dòng khởi động của động cơ, máy bơm, máy nén và quạt công nghiệp.
• Kiểm tra dòng đầu vào, đầu ra và tình trạng vận hành của biến tần.
• Bảo trì tủ điện phân phối, hệ thống cấp nguồn và dây dẫn công suất lớn.
• Kiểm tra hệ thống điện DC, bộ lưu điện, bộ sạc, ắc quy và phương tiện điện.
• Đo điện áp không tải và kiểm tra vận hành hệ thống điện mặt trời trong giới hạn an toàn cho phép.
• Phân tích tải có dòng điện biến dạng bằng phương pháp True RMS.
• Phát hiện dòng khởi động bất thường hoặc sự dao động của tải bằng chức năng Inrush, MAX, MIN và PEAK.

Cam kết và nơi mua Ampe kìm HIOKI CM4373 chính hãng

Hioki hiện xếp CM4373 nguyên bản vào nhóm sản phẩm đã ngừng sản xuất và giới thiệu CM4373-50 là phiên bản kế nhiệm. Vì vậy, trước khi đặt hàng, khách hàng cần xác nhận rõ tình trạng tồn kho, phiên bản model, bộ phụ kiện đi kèm, tình trạng hiệu chuẩn và chính sách bảo hành áp dụng.

Để mua Ampe kìm HIOKI CM4373 chính hãng, nhận tư vấn lựa chọn đúng phiên bản và yêu cầu báo giá theo nhu cầu sử dụng, khách hàng hãy liên hệ trực tiếp với thietbicodien. Khi nhận hàng, nên đối chiếu mã model trên thân máy, phụ kiện, số nhận dạng sản phẩm và tài liệu kỹ thuật trước khi đưa thiết bị vào sử dụng.

Câu hỏi thường gặp về Ampe kìm HIOKI CM4373

HIOKI CM4373 đo được dòng điện tối đa bao nhiêu?

Thiết bị có các thang đo 600,0 A và 2000 A, phù hợp để đo dòng AC, dòng DC và tín hiệu kết hợp DC+AC trong hệ thống điện công suất lớn.

CM4373 có đo chính xác dòng điện từ biến tần không?

Có. Máy sử dụng phương pháp True RMS và có bộ lọc thông thấp, nhờ đó phù hợp hơn khi đo dạng sóng bị méo hoặc có thành phần nhiễu tần số cao do biến tần và nguồn chuyển mạch tạo ra.

Có cần cắt dây hoặc ngắt mạch khi đo dòng bằng CM4373 không?

Không. Người dùng mở ngàm và kẹp quanh một dây dẫn đang mang dòng, vì vậy không cần cắt dây hoặc mắc máy nối tiếp vào mạch. Tuy nhiên, mọi thao tác vẫn phải tuân thủ quy trình an toàn điện và cấp đo lường của thiết bị.

Có thể kẹp cả dây pha và dây trung tính cùng lúc không?

Không nên. Với phép đo dòng tải thông thường, ngàm phải kẹp quanh một dây dẫn duy nhất. Kẹp đồng thời dây pha và dây trung tính làm các từ trường ngược chiều triệt tiêu nhau, khiến máy không hiển thị đúng dòng tải.

HIOKI CM4373 có đo được dòng khởi động của động cơ không?

Có. Chức năng Inrush tự động xác định khoảng thời gian dòng khởi động và hiển thị đồng thời giá trị RMS cùng giá trị đỉnh, hỗ trợ kiểm tra động cơ, máy nén và thiết bị hàn.

CM4373 có đo điện áp DC 1700 V không?

Model nguyên bản có dải điện áp cao cho phép đo tới 1700 V DC, nhưng chỉ trong các điều kiện cách ly đặc biệt do Hioki quy định. Mạch phải được cách ly khỏi lưới điện thương mại và khỏi đất; điện áp đầu cực so với đất không được vượt quá 1000 V.

Đường kính ngàm của HIOKI CM4373 là bao nhiêu?

Đường kính lõi ngàm là 55 mm, giúp kẹp được nhiều loại cáp điện lớn sử dụng trong hệ thống phân phối và thiết bị công nghiệp.

CM4373 có đo nhiệt độ được không?

Có. Thiết bị hỗ trợ đo nhiệt độ bằng cảm biến nhiệt điện loại K phù hợp. Đầu dò nhiệt độ là phụ kiện cần được lựa chọn theo dải nhiệt và môi trường đo thực tế.

HIOKI CM4373 còn được sản xuất không?

Không. Trang sản phẩm chính thức của Hioki hiện ghi CM4373 là model đã ngừng sản xuất và chỉ dẫn sang phiên bản kế nhiệm CM4373-50. Khách hàng cần xác nhận nguồn hàng và đúng mã model trước khi mua.
