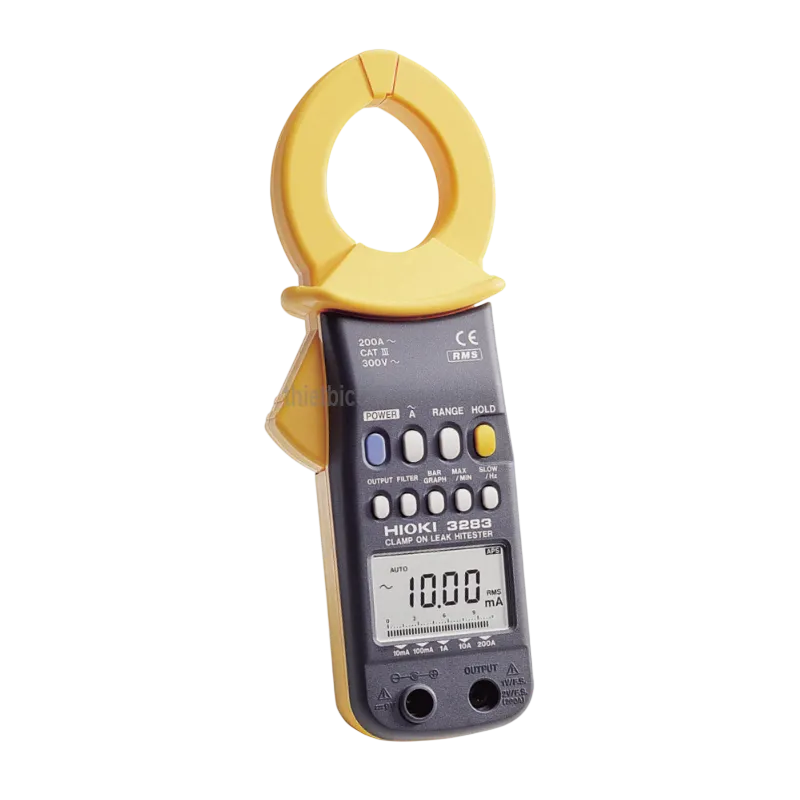

Ampe kìm HIOKI 3283

1) Giới thiệu Ampe kìm HIOKI 3283 và nguồn gốc thương hiệu

Ampe kìm HIOKI 3283 là thiết bị đo dòng điện xoay chiều chuyên dùng để kiểm tra dòng rò, dòng tải và tần số mà không cần ngắt hoặc tháo rời dây dẫn. Với khả năng đo True RMS, độ phân giải dòng rò thấp và ngõ ra kết nối thiết bị ghi, sản phẩm phù hợp cho công tác kiểm tra an toàn điện, bảo trì hệ thống phân phối điện và theo dõi dòng rò bất thường.

Hioki là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và có trụ sở tại Ueda, tỉnh Nagano. Hãng tập trung vào nghiên cứu, sản xuất và cung cấp các thiết bị đo lường điện phục vụ nghiên cứu, sản xuất công nghiệp, kiểm tra hiện trường và bảo trì hệ thống điện.

Model 3283 được Hioki phát triển với ngõ ra ghi và ngõ ra dạng sóng, cho phép kết hợp với thiết bị ghi dữ liệu để phân tích sự biến thiên của dòng rò. Hioki hiện đã công bố model này ngừng sản xuất, vì vậy người mua cần kiểm tra tình trạng tồn kho thực tế trước khi đặt hàng.

2) Ưu điểm và tính năng nổi bật của HIOKI 3283

• Đo dòng rò AC độ phân giải cao, hỗ trợ phát hiện những dòng rò nhỏ trong hệ thống điện, dây dẫn và thiết bị đang vận hành.
• Đo True RMS giúp xác định chính xác giá trị hiệu dụng của dòng điện ngay cả khi dạng sóng bị méo bởi biến tần, nguồn xung hoặc tải điện tử.
• Bộ lọc thông thấp cho phép loại bớt thành phần tần số cao, giúp phân biệt dòng rò ở tần số nguồn điện với dòng rò có chứa sóng hài.
• Hỗ trợ tự động hoặc thủ công chọn thang đo, giữ dữ liệu, thay đổi tốc độ cập nhật và ghi lại giá trị lớn nhất, nhỏ nhất hoặc trung bình.
• Ngõ ra REC và MON giúp kết nối máy ghi mức hoặc Memory HiCorder để theo dõi dài hạn và phân tích dạng sóng dòng rò gián đoạn.
• Ngàm đo có kết cấu che chắn từ, hạn chế ảnh hưởng của vị trí dây dẫn và từ trường bên ngoài khi làm việc gần động cơ hoặc máy biến áp.

Thông số kỹ thuật chính

Hạng mục	Thông số
Đại lượng đo	Dòng điện xoay chiều True RMS và tần số
Các thang đo dòng AC	10,00 mA; 100,0 mA; 1,000 A; 10,00 A; 200,0 A
Độ phân giải nhỏ nhất	0,01 mA, tương đương 10 µA
Dải tần khi đo dòng	40 Hz đến 2 kHz
Độ chính xác tại 45 Hz đến 66 Hz	Thang 10 mA đến 10 A: ±1,0% giá trị đọc ±5 digit; thang 200 A: ±1,5% giá trị đọc ±5 digit
Dải đo tần số	30,0 Hz đến 1000 Hz
Tần số cắt của bộ lọc	180 Hz tại mức -3 dB
Hệ số đỉnh	Tối đa 2,5; tối đa 1,5 tại thang 200 A
Ngõ ra REC	Điện áp DC 1 V toàn thang; 2 V toàn thang tại thang 200 A
Ngõ ra MON	Điện áp AC 1 V toàn thang; 2 V toàn thang tại thang 200 A; băng thông 5 Hz đến 15 kHz
Hiển thị	LCD tối đa 2000 số đếm và thanh đồ thị 35 đoạn
Đường kính ngàm đo	Tối đa 40 mm
Điện áp mạch đo cho phép	Tối đa 300 Vrms AC, áp dụng với dây dẫn có cách điện
Nguồn cấp	Một pin 9 V loại 6F22 hoặc bộ đổi nguồn AC 9445 tùy chọn
Kích thước	62 × 225 × 39 mm
Khối lượng	Khoảng 400 g
Chức năng hỗ trợ	Auto Range, Manual Range, MAX, MIN, AVG, Data Hold, Slow, Fast và Auto Power Off

Các số liệu trong bảng được tổng hợp theo trang sản phẩm và hướng dẫn sử dụng của Hioki dành cho model 3283.

3) Chức năng, nguyên lý hoạt động và ứng dụng

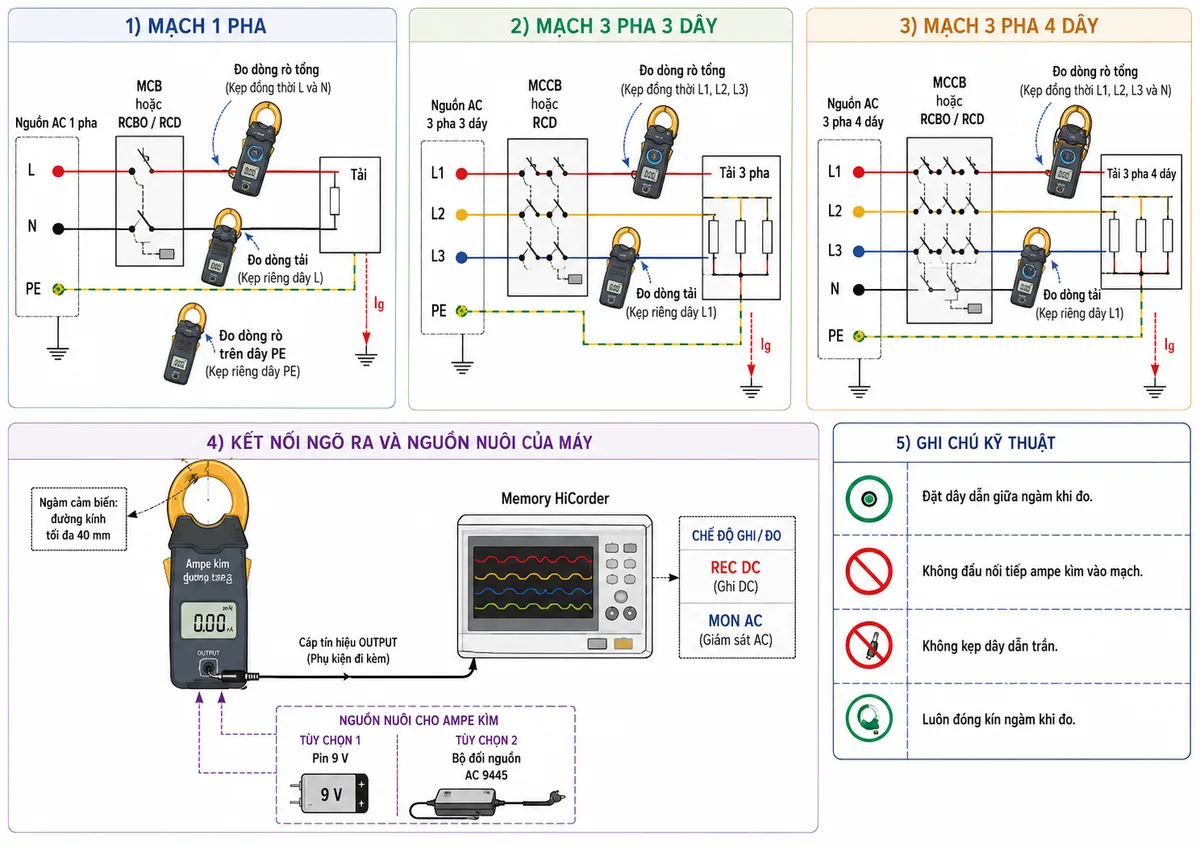

Cách kết nối và bố trí ngàm đo

HIOKI 3283 đo dòng điện bằng ngàm cảm biến nên không cần đấu nối tiếp thiết bị vào mạch điện. Khi đo dòng rò tổng của mạch một pha hai dây, người dùng kẹp đồng thời dây pha L và dây trung tính N. Với mạch ba pha ba dây, cần đưa cả ba dây L1, L2 và L3 qua ngàm; với mạch ba pha bốn dây, đưa cả ba dây pha và dây trung tính N qua ngàm. Ngoài ra, có thể đo trực tiếp trên dây bảo vệ PE để xác định dòng điện đang thoát về đất.

Khi đo dòng tải AC, ngàm chỉ được kẹp quanh một dây dẫn. Dây cần đo nên được đặt gần tâm ngàm và hai đầu ngàm phải đóng kín. Nếu chưa biết mức dòng điện, hướng dẫn của Hioki khuyến nghị bắt đầu bằng thang lớn nhất và tắt bộ lọc trước khi điều chỉnh về thang phù hợp.

Trong hệ thống thực tế, nguồn điện cần đi qua thiết bị đóng cắt và bảo vệ phù hợp như MCB, MCCB, RCD hoặc RCBO trước khi cấp đến tải. Model 3283 chỉ được sử dụng trên dây dẫn có cách điện và phải tuân thủ giới hạn điện áp, dòng điện cũng như điều kiện an toàn do nhà sản xuất quy định.

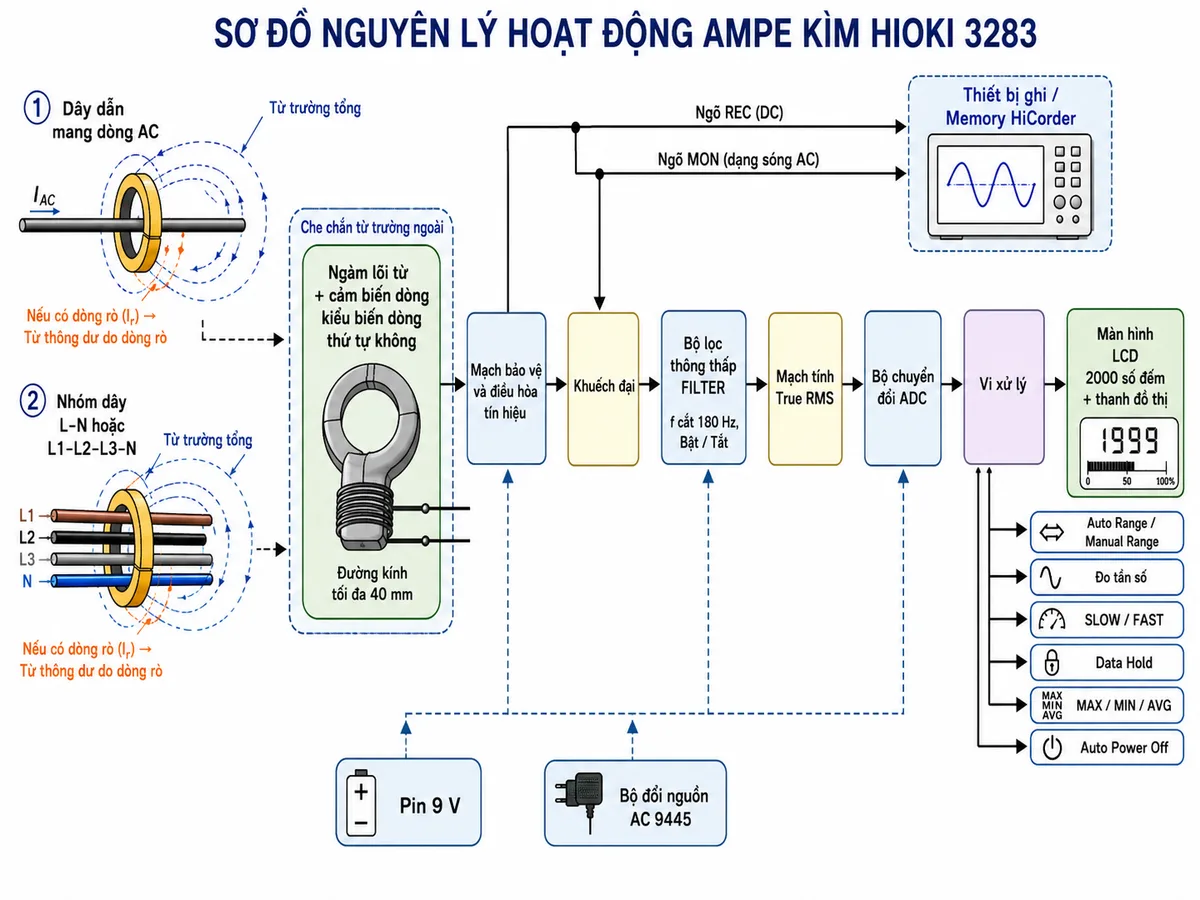

Nguyên lý đo dòng rò và dòng tải

Khi đo dòng tải, dòng điện chạy qua một dây dẫn tạo ra từ trường bao quanh dây. Ngàm lõi từ của thiết bị thu nhận từ trường này và cảm biến bên trong chuyển đổi nó thành tín hiệu điện tỷ lệ với dòng điện cần đo.

Đối với đo dòng rò, toàn bộ dây dẫn mang dòng đi và dòng về của cùng một mạch được đưa qua ngàm. Trong điều kiện bình thường, tổng dòng điện đi và về cân bằng nên từ trường của chúng gần như triệt tiêu. Khi một phần dòng điện thoát qua vỏ thiết bị hoặc dây PE xuống đất, sự cân bằng bị phá vỡ và tạo ra từ thông dư. Cảm biến của HIOKI 3283 phát hiện từ thông dư này để tính giá trị dòng rò.

Tín hiệu từ cảm biến được khuếch đại và điều hòa trước khi đi qua bộ lọc tùy chọn. Khi bật FILTER, mạch lọc thông thấp suy giảm các thành phần tần số cao; khi tắt FILTER, thiết bị đo cả thành phần tần số nguồn và thành phần cao tần. Sau đó, mạch True RMS tính giá trị hiệu dụng, bộ chuyển đổi số hóa tín hiệu và vi xử lý điều khiển hiển thị, chọn thang, đo tần số, giữ dữ liệu và ghi MAX, MIN hoặc AVG.

Ngõ REC cung cấp tín hiệu DC tỷ lệ với giá trị đo để ghi lại xu hướng biến thiên, còn ngõ MON cung cấp tín hiệu AC thể hiện dạng sóng. Hai ngõ ra này đặc biệt hữu ích khi cần giám sát dòng rò xuất hiện không liên tục hoặc phân tích hiện tượng bất thường trong thời gian dài.

Ứng dụng thực tế

• Kiểm tra dòng rò tổng tại tủ điện, nhánh phân phối, dây cấp nguồn và hệ thống điện trong nhà máy hoặc tòa nhà.
• Khoanh vùng vị trí suy giảm cách điện bằng cách đo lần lượt từ nguồn điện đến từng nhánh tải.
• Đánh giá dòng rò của động cơ, máy biến áp, máy nén, thiết bị gia nhiệt và máy sản xuất công nghiệp.
• Kiểm tra hệ thống có biến tần, UPS, nguồn xung và tải điện tử bằng chế độ True RMS kết hợp bộ lọc.
• Đo dòng tải AC và tần số vận hành mà không cần tháo dây hoặc ngừng cấp điện cho tải.
• Theo dõi dòng rò gián đoạn bằng máy ghi dữ liệu để hỗ trợ tìm nguyên nhân RCD hoặc thiết bị bảo vệ tác động bất thường.
• Phục vụ bảo trì phòng ngừa, kiểm tra an toàn điện và đánh giá tình trạng cách điện của thiết bị.

4) Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Ampe kìm HIOKI 3283 chính hãng có thể liên hệ trực tiếp thietbicodien để được kiểm tra tình trạng tồn kho, đối chiếu đúng model, tư vấn phụ kiện ngõ ra và lựa chọn thiết bị thay thế phù hợp trong trường hợp model 3283 không còn sẵn hàng.

thietbicodien hỗ trợ cung cấp thông tin kỹ thuật minh bạch, tài liệu sản phẩm, tư vấn phương pháp đo và chính sách bán hàng phù hợp với nhu cầu kiểm tra dòng rò, bảo trì điện công nghiệp và giám sát hệ thống.

Câu hỏi thường gặp (FAQ) về Ampe kìm HIOKI 3283

HIOKI 3283 đo được những đại lượng nào?

Thiết bị được thiết kế để đo dòng điện xoay chiều True RMS, bao gồm dòng rò và dòng tải, đồng thời có chức năng đo tần số. Model này không có chức năng đo điện áp, điện trở hoặc dòng điện một chiều.

Phải kẹp dây như thế nào để đo dòng rò?

Để đo dòng rò tổng, cần đưa toàn bộ dây dẫn mang dòng đi và dòng về của cùng một mạch qua ngàm. Với mạch một pha, kẹp đồng thời L và N; với mạch ba pha, kẹp toàn bộ dây pha và cả dây N nếu hệ thống có trung tính. Có thể kẹp riêng dây PE khi cần đo dòng điện thoát trực tiếp xuống đất.

Tại sao đo dòng tải chỉ được kẹp một dây?

Khi kẹp đồng thời dây đi và dây về, từ trường của hai dòng điện ngược chiều sẽ triệt tiêu gần hết. Vì vậy, để đo dòng tải AC, ngàm phải bao quanh một dây dẫn duy nhất.

Chức năng FILTER của HIOKI 3283 có tác dụng gì?

FILTER kích hoạt bộ lọc thông thấp để suy giảm thành phần cao tần và sóng hài. Chế độ này thích hợp khi cần quan sát dòng rò chủ yếu ở tần số nguồn điện. Khi tắt FILTER, thiết bị đo dòng rò bao gồm cả các thành phần cao tần do biến tần, nguồn xung hoặc tải điện tử tạo ra.

True RMS mang lại lợi ích gì khi đo dòng rò?

Công nghệ True RMS tính giá trị hiệu dụng dựa trên dạng sóng thực tế, nhờ đó giảm sai số khi dòng điện không còn là sóng hình sin chuẩn. Tính năng này đặc biệt hữu ích trong hệ thống có biến tần, UPS, bộ điều khiển công suất và nguồn chuyển mạch.

HIOKI 3283 có thể kết nối máy ghi dữ liệu không?

Có. Model 3283 được trang bị ngõ REC để xuất tín hiệu DC tỷ lệ với giá trị đo và ngõ MON để xuất dạng sóng AC. Người dùng có thể kết nối với thiết bị ghi phù hợp để theo dõi xu hướng hoặc phân tích dòng rò xuất hiện không liên tục.

HIOKI 3283 có còn được sản xuất không?

Hioki đã đánh dấu model 3283 ngừng sản xuất và giới thiệu CM4003 là dòng sản phẩm thay thế có chức năng ngõ ra và nguồn ngoài. Việc cung ứng HIOKI 3283 hiện phụ thuộc vào lượng hàng còn tồn tại từng thời điểm.

Cần lưu ý gì để đo an toàn và chính xác?

Chỉ sử dụng thiết bị trên dây dẫn có lớp cách điện phù hợp, kiểm tra ngàm đóng kín, đặt dây gần tâm ngàm và tuân thủ giới hạn đo trong tài liệu của nhà sản xuất. Không đo gần dây dẫn mang dòng lớn nếu từ trường của dây bên cạnh có thể ảnh hưởng kết quả, đồng thời luôn bắt đầu bằng thang đo cao khi chưa biết giá trị dòng điện.
