Ampe kìm HIOKI CM4375

1) Giới thiệu Ampe kìm HIOKI CM4375 và nguồn gốc thương hiệu

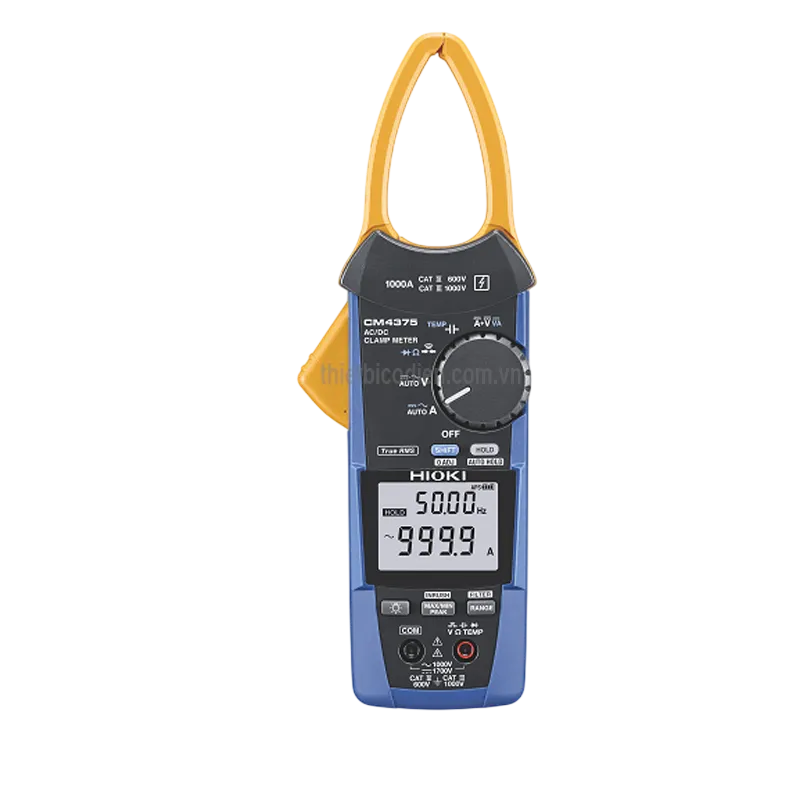

Ampe kìm HIOKI CM4375 là thiết bị đo dòng điện AC/DC dạng kẹp, được thiết kế cho công việc kiểm tra, vận hành và bảo trì hệ thống điện công nghiệp. Thiết bị có khả năng đo dòng đến 1000 A, sử dụng phương pháp True RMS và gọng kìm mảnh để tiếp cận dây dẫn trong tủ điện có mật độ đấu nối cao.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, có trụ sở tại Nagano. Hãng tập trung phát triển thiết bị đo dòng, điện áp, công suất, chất lượng điện và các giải pháp kiểm tra phục vụ sản xuất, nghiên cứu, bảo trì điện – điện tử. Model CM4375 kế thừa công nghệ cảm biến dòng của dòng CM4370, đồng thời được tối ưu hình dạng gọng kìm để thao tác thuận tiện hơn trong không gian hẹp.

Nhờ kết hợp chức năng của một ampe kìm AC/DC với nhiều phép đo của đồng hồ vạn năng, sản phẩm phù hợp cho kỹ sư điện, kỹ thuật viên bảo trì, đơn vị lắp đặt tủ điện, nhà máy, hệ thống biến tần, động cơ, xe điện và điện mặt trời.

2) Ưu điểm và tính năng nổi bật của HIOKI CM4375

• Đo dòng AC/DC đến 1000 A mà không cần tháo dây hoặc ngắt mạch đo, giúp rút ngắn thời gian kiểm tra thiết bị.
• Đo dòng AC, điện áp AC và thành phần AC+DC theo phương pháp True RMS, phù hợp với dạng sóng méo phát sinh từ biến tần, bộ nguồn chuyển mạch và tải điện tử.
• Gọng kìm mảnh, đường kính kẹp tối đa 34 mm, dễ đưa vào khe giữa các dây cáp hoặc đầu cực trong tủ phân phối chật hẹp.
• Cảm biến sử dụng mạch từ phân đôi và phần tử Hall đặt tại khe hở, cho phép nhận biết cả dòng AC lẫn dòng DC.
• Gọng kìm được thiết kế tăng độ bền, duy trì đặc tính đo sau 30.000 chu kỳ đóng mở theo tài liệu kỹ thuật của HIOKI.
• Tích hợp chức năng đo dòng khởi động Inrush, đồng thời ghi nhận giá trị RMS và giá trị đỉnh để đánh giá dòng mở máy của động cơ hoặc dòng hàn.
• Có chế độ tự động nhận biết AC/DC, hiệu chỉnh điểm không khi đo dòng DC, bộ lọc thông thấp, giữ giá trị, Auto Hold và hiển thị MAX/MIN.
• Hỗ trợ đo điện áp AC/DC, điện trở, thông mạch, diode, điện dung, tần số, nhiệt độ bằng cặp nhiệt điện K và công suất DC.
• Tiêu chuẩn an toàn CAT III 1000 V, CAT IV 600 V; vỏ có khả năng chống bụi và nước cấp IP54 trong điều kiện sử dụng do HIOKI quy định.
• Dải nhiệt độ làm việc rộng từ -25°C đến 65°C, thích hợp cho môi trường công nghiệp và công việc bảo trì ngoài hiện trường.

Thông số kỹ thuật chính

Hạng mục	Thông số
Phương pháp đo AC	True RMS
Dải đo dòng AC/DC	Đến 1000 A; giá trị hiển thị tối đa 999,9 A; độ phân giải 0,1 A
Đường kính dây dẫn có thể kẹp	Không quá 34 mm
Điện áp DC	600,0 mV đến 1500 V; việc đo trên 1000 V phải tuân thủ đầy đủ điều kiện an toàn của nhà sản xuất
Điện áp AC	6,000 V đến 1000 V
Tần số	9,999 Hz đến 999,9 Hz
Điện dung	1,000 µF đến 1000 µF
Nhiệt độ với cặp nhiệt điện K	-40,0°C đến 400,0°C; cần cộng thêm sai số của cảm biến nhiệt
Cấp an toàn đo lường	CAT III 1000 V, CAT IV 600 V
Nhiệt độ hoạt động	-25°C đến 65°C
Cấp bảo vệ	IP54 trong điều kiện bảo quản hoặc đo dòng trên dây dẫn cách điện; không sử dụng khi thiết bị đang ướt
Nguồn cấp	2 pin kiềm LR03/AAA; thời gian sử dụng liên tục khoảng 40 giờ trong điều kiện tham chiếu
Kích thước và khối lượng	65 × 242 × 35 mm; khoảng 330 g
Phụ kiện tiêu chuẩn	Dây đo L9207-10, túi đựng C0203, 2 pin LR03 và tài liệu hướng dẫn

Các giá trị trong bảng được tổng hợp theo catalogue chính hãng dành cho HIOKI CM4375 và CM4376; chức năng Bluetooth chỉ có trên CM4376, không phải tính năng tích hợp của CM4375.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Đo dòng điện AC/DC không cần ngắt mạch

Khi đo dòng, người sử dụng mở gọng và kẹp một dây dẫn riêng lẻ nằm trong mạch nguồn – tải. Dòng điện chạy qua dây tạo ra từ trường, được cảm biến trong gọng kìm thu nhận và chuyển thành tín hiệu đo. Phương pháp này không yêu cầu cắt dây hoặc mắc thiết bị nối tiếp với tải.

Đối với mạch một pha, không được kẹp đồng thời cả dây pha L và dây trung tính N vì từ trường của hai dòng ngược chiều có thể triệt tiêu nhau. Tương tự, khi đo mạch ba pha, cần kẹp riêng từng dây L1, L2 hoặc L3.

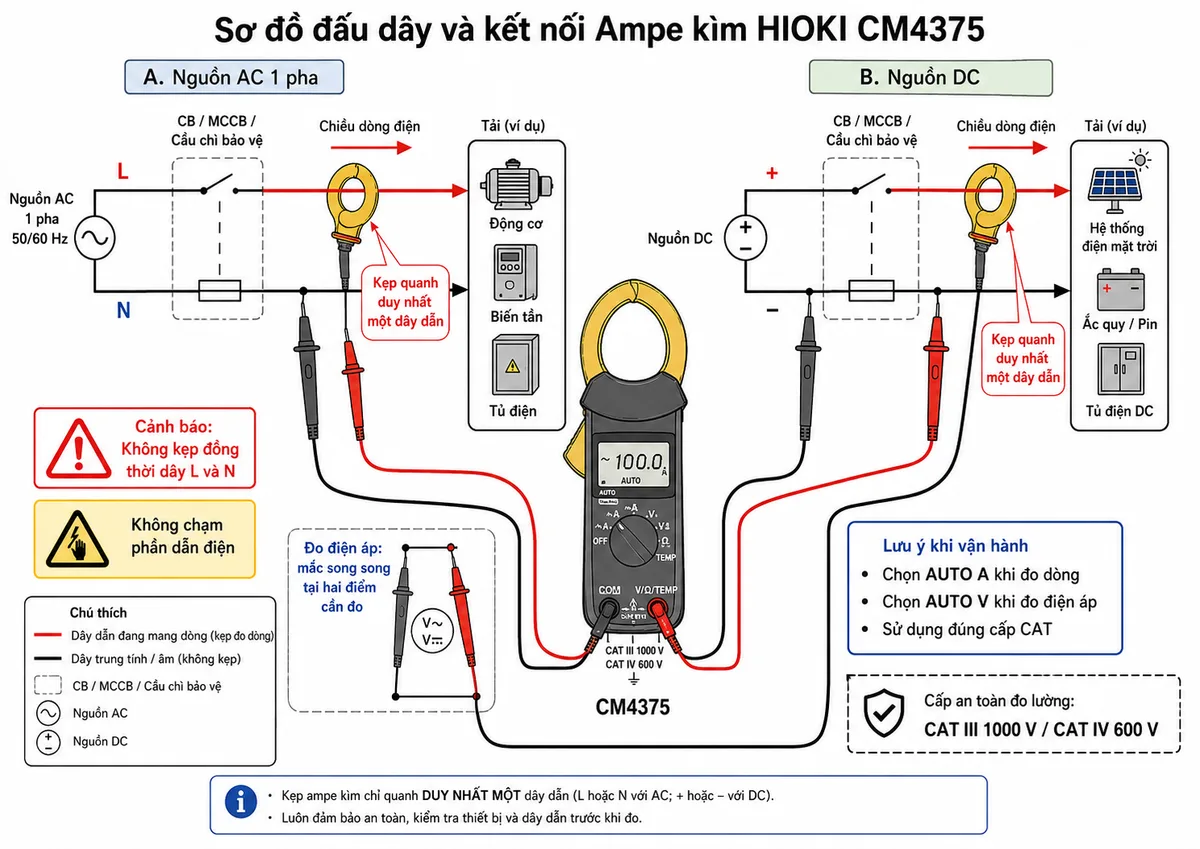

Sơ đồ đấu dây và kết nối HIOKI CM4375

Để đo điện áp, que đen được kết nối với cổng COM và que đỏ kết nối với cổng V/Ω/TEMP. Hai que đo được đặt song song với nguồn hoặc tải cần kiểm tra. Khi đo điện trở, thông mạch, diode hoặc điện dung, phải cô lập thiết bị khỏi nguồn điện và xả hết điện tích còn lưu trong tụ điện trước khi kết nối que đo.

Khi đo dòng DC, nên thực hiện hiệu chỉnh điểm không trước khi kẹp dây và đặt dây dẫn theo đúng chiều mũi tên chỉ thị trên gọng để màn hình hiển thị đúng cực tính.

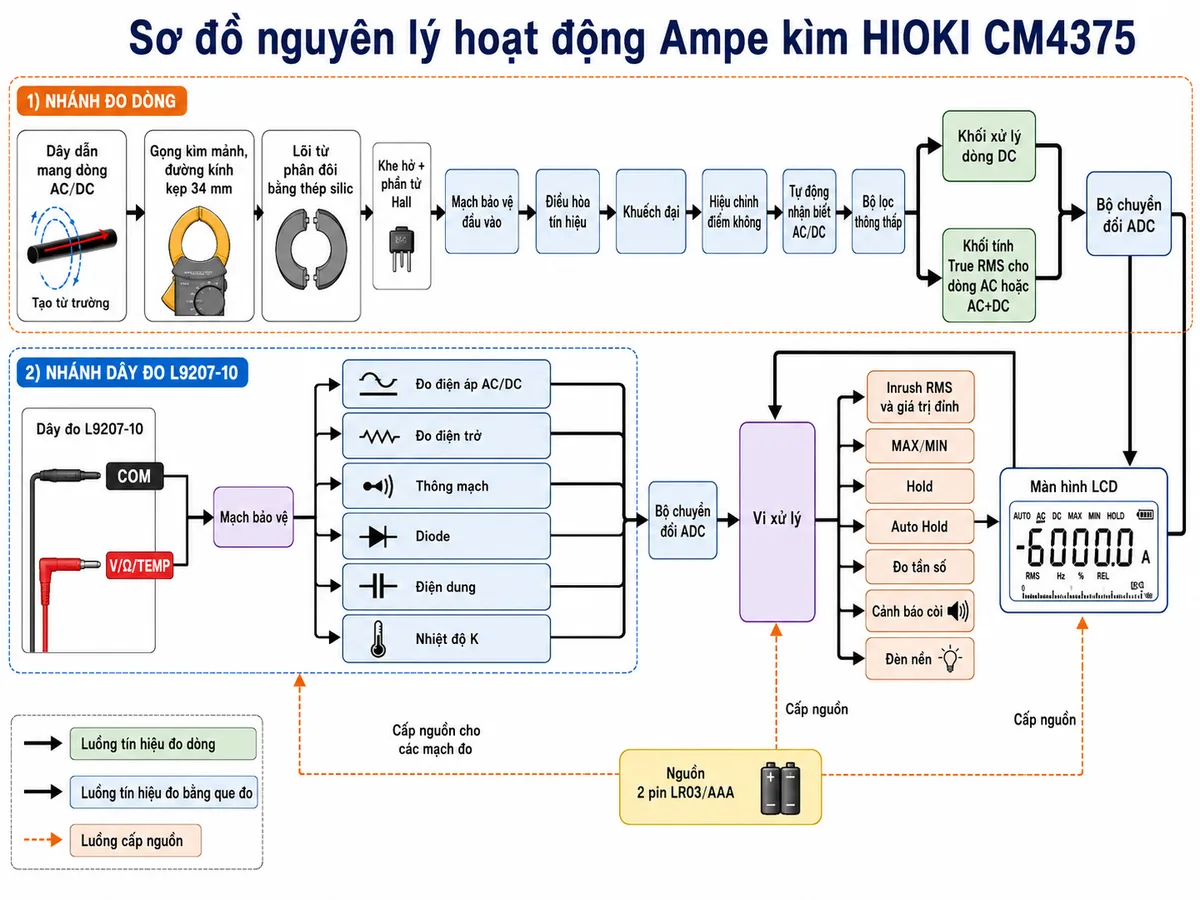

Nguyên lý hoạt động của cảm biến dòng

Gọng của ampe kìm AC/DC HIOKI CM4375 sử dụng lõi từ dạng phân đôi bằng vật liệu thép silic định hướng. Khi kẹp quanh dây dẫn, từ trường do dòng điện tạo ra được dẫn qua lõi từ. Phần tử Hall đặt tại khe hở của mạch từ nhận biết mật độ từ thông và tạo ra tín hiệu điện tỷ lệ với dòng cần đo.

Tín hiệu từ phần tử Hall được bảo vệ, khuếch đại và điều hòa trước khi đưa vào mạch xử lý. Thành phần DC được xác định theo mức và cực tính của tín hiệu, trong khi thành phần AC được tính theo phương pháp True RMS. Sau khi chuyển đổi sang dữ liệu số, bộ xử lý thực hiện chọn chức năng đo, lọc nhiễu, ghi nhận giá trị lớn nhất – nhỏ nhất, giữ kết quả và hiển thị lên màn hình.

Ở chế độ Inrush, thiết bị tự động nhận biết khoảng thời gian xuất hiện dòng khởi động, sau đó tính giá trị RMS và ghi nhận giá trị đỉnh. Chức năng này hỗ trợ đánh giá khả năng khởi động của động cơ, lựa chọn thiết bị bảo vệ và phân tích nguyên nhân CB hoặc MCCB tác động khi đóng tải.

Ứng dụng thực tế

• Đo dòng tải và kiểm tra phân bố dòng điện trong tủ phân phối, tủ điều khiển và tủ động lực.
• Kiểm tra dòng AC/DC của biến tần, bộ lưu điện UPS, bộ chỉnh lưu và nguồn công nghiệp.
• Đo dòng khởi động của động cơ, máy nén, bơm, quạt và thiết bị hàn.
• Bảo trì hệ thống điện trên phương tiện điện, bộ sạc, bộ pin và thiết bị điện DC.
• Kiểm tra điện áp không tải, dòng chuỗi và tình trạng vận hành của hệ thống điện mặt trời.
• Đo điện trở, thông mạch, diode, điện dung và nhiệt độ trong quá trình tìm lỗi thiết bị.
• Đánh giá tín hiệu có dạng sóng méo tại tải sử dụng biến tần hoặc bộ nguồn chuyển mạch bằng phép đo True RMS.

4) Cam kết và nơi mua hàng

Khi lựa chọn HIOKI CM4375 chính hãng, người mua cần kiểm tra đúng model, tình trạng sản phẩm, phụ kiện đi kèm, tài liệu kỹ thuật và chính sách bảo hành. Do HIOKI hiện đã đưa CM4375 vào danh sách sản phẩm ngừng sản xuất, tình trạng cung cấp có thể phụ thuộc vào lượng hàng còn lại.

Đặt mua Ampe kìm HIOKI CM4375 chính hãng tại thietbicodien để được tư vấn đúng phiên bản, xác nhận tồn kho, kiểm tra phụ kiện, lựa chọn giải pháp thay thế phù hợp và nhận hỗ trợ kỹ thuật trước khi sử dụng.

Câu hỏi thường gặp (FAQ)

HIOKI CM4375 đo được dòng AC hay dòng DC?

CM4375 đo được cả dòng AC, dòng DC và thành phần AC+DC đến 1000 A. Phép đo AC sử dụng phương pháp True RMS để xử lý chính xác hơn các dạng sóng không thuần sin.

Có cần ngắt dây khi đo dòng bằng CM4375 không?

Không. Người sử dụng chỉ cần kẹp gọng quanh một dây dẫn riêng lẻ. Không kẹp đồng thời cả dây pha và dây trung tính hoặc nhiều dây có dòng ngược chiều vì từ trường có thể triệt tiêu, làm kết quả không chính xác.

Đường kính dây dẫn lớn nhất mà CM4375 có thể kẹp là bao nhiêu?

Thiết bị có thể kẹp dây dẫn có đường kính không quá 34 mm. Gọng mảnh còn giúp tiếp cận các dây nằm sát nhau trong tủ phân phối hoặc khu vực gần đầu cực CB.

CM4375 có đo dòng khởi động của động cơ không?

Có. Chế độ Inrush có thể ghi nhận đồng thời giá trị RMS và giá trị đỉnh của dòng khởi động, phù hợp cho kiểm tra động cơ, máy nén, máy bơm và tải có dòng mở máy lớn.

HIOKI CM4375 có kết nối Bluetooth không?

Không. CM4375 tiêu chuẩn không tích hợp Bluetooth. Trong dòng sản phẩm ban đầu, CM4376 là phiên bản có chức năng truyền dữ liệu không dây tới điện thoại hoặc máy tính bảng.

CM4375 có phù hợp để đo hệ thống biến tần không?

Có. Khả năng đo True RMS và bộ lọc thông thấp giúp thiết bị phù hợp để kiểm tra dòng, điện áp và tần số tại nhiều hệ thống sử dụng biến tần. Người đo vẫn phải lựa chọn đúng vị trí đo và tuân thủ giới hạn an toàn của thiết bị.

Có thể dùng CM4375 để đo điện áp DC 1500 V không?

Phạm vi catalogue của CM4375 có thể đạt đến 1500 V DC, nhưng việc đo trên 1000 V chỉ được thực hiện khi mạch đo cách ly với lưới điện thương mại và cách ly với đất, chẳng hạn điện áp không tải của chuỗi pin mặt trời không nối đất. Không được sử dụng khi điện áp giữa đầu đo và đất vượt quá 1000 V.

HIOKI CM4375 còn được sản xuất không?

HIOKI hiện liệt kê CM4375 là model đã ngừng sản xuất. Khách hàng nên liên hệ thietbicodien để kiểm tra hàng tồn thực tế, phụ kiện đi kèm và được tư vấn model đang sản xuất có chức năng tương đương.
