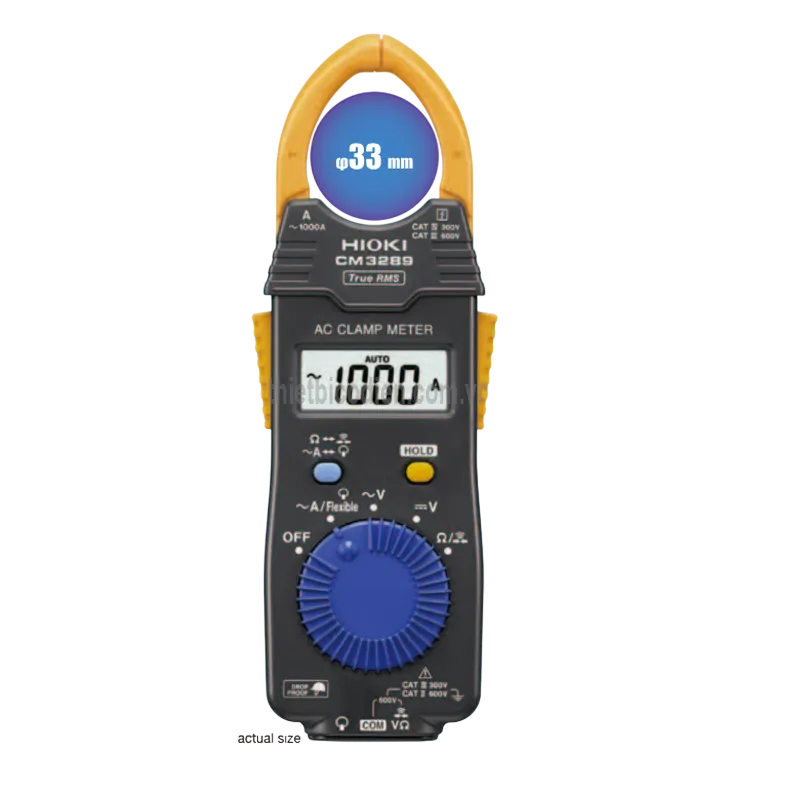

Ampe kìm HIOKI CM3289

1. Ampe kìm HIOKI CM3289 – giới thiệu và nguồn gốc thương hiệu

Ampe kìm HIOKI CM3289 là thiết bị đo điện cầm tay chuyên dùng để kiểm tra dòng tải xoay chiều mà không cần cắt dây dẫn hoặc đấu nối thiết bị nối tiếp với mạch điện. Sản phẩm sử dụng phương pháp đo True RMS, phù hợp với cả dạng sóng hình sin thông thường và dòng điện bị méo do biến tần, bộ nguồn chuyển mạch hoặc thiết bị điện tử công suất.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và có trụ sở tại Ueda, tỉnh Nagano. Hãng tập trung nghiên cứu, sản xuất và cung cấp các thiết bị đo lường điện phục vụ bảo trì hệ thống điện, kiểm tra sản xuất, nghiên cứu phát triển và quản lý năng lượng.

Với model CM3289, HIOKI kết hợp ngàm đo mỏng, thân máy gọn nhẹ và nhiều chức năng đo điện cơ bản trong cùng một thiết bị. Sản phẩm có xuất xứ Nhật Bản, thích hợp cho kỹ thuật viên thường xuyên làm việc trong tủ điện có mật độ dây dẫn cao hoặc tại những vị trí khó thao tác.

2. Ưu điểm và tính năng nổi bật của HIOKI CM3289

• Đo dòng AC bằng True RMS, giúp cải thiện độ tin cậy khi kiểm tra tải sử dụng biến tần, nguồn xung và thiết bị có dạng sóng không thuần sin.
• Ngàm đo được thiết kế mỏng và có đầu thuôn, thuận tiện luồn vào khoảng trống hẹp giữa các dây dẫn trong tủ phân phối điện.
• Cho phép đo dòng mà không phải ngắt mạch hoặc tháo dây, góp phần rút ngắn thời gian kiểm tra và hạn chế can thiệp vào hệ thống.
• Tích hợp các chức năng đo điện áp AC/DC, đo điện trở và kiểm tra thông mạch bằng dây đo đi kèm.
• Có thể kết hợp với cảm biến dòng mềm CT6280 tùy chọn khi cần đo cáp lớn, bó dây khó tiếp cận hoặc vị trí không thể sử dụng ngàm cứng.
• Hỗ trợ tự động chọn thang đo, chọn thang thủ công, giữ giá trị hiển thị và tự động tiết kiệm pin.
• Kết cấu gọn nhẹ, chịu được môi trường làm việc có nhiệt độ rộng và được thiết kế chống hư hỏng khi rơi ở độ cao quy định của nhà sản xuất.
• Phù hợp cho bảo trì tủ điện, kiểm tra dòng tải, chẩn đoán động cơ, hệ thống HVAC, máy móc sản xuất và thiết bị điều khiển bằng biến tần.

Thông số kỹ thuật chính

Hạng mục	Thông số
Phương pháp đo AC	True RMS
Dải đo dòng AC bằng ngàm	42,00 A / 420,0 A / 1000 A
Độ chính xác dòng AC cơ bản	±1,5% giá trị đọc ±5 chữ số tại 45 Hz đến 66 Hz
Đặc tính tần số khi đo dòng AC	40 Hz đến 1 kHz
Đo dòng với CT6280 tùy chọn	Thang 420,0 A / 4200 A; hiển thị đến 4199 A
Dải đo điện áp AC	4,200 V đến 600 V, 4 thang đo
Dải đo điện áp DC	420,0 mV đến 600 V, 5 thang đo
Dải đo điện trở	420,0 Ω đến 42,00 MΩ, 6 thang đo
Kiểm tra thông mạch	Thang 420,0 Ω; ngưỡng còi 50 Ω ±40 Ω hoặc thấp hơn
Đường kính dây dẫn qua ngàm	Tối đa φ33 mm
Màn hình	LCD, tối đa 4199 số đếm; tốc độ cập nhật 400 ms ±25 ms
Cấp an toàn của ngàm đo	CAT IV 300 V, CAT III 600 V
Cấp an toàn đầu vào đo điện áp	CAT III 300 V
Nhiệt độ hoạt động	−25°C đến 65°C, độ ẩm cho phép giảm dần ở nhiệt độ cao
Khả năng chịu rơi	1 m xuống nền bê tông
Nguồn cấp	1 pin lithium CR2032, 3 VDC
Thời gian hoạt động liên tục	Khoảng 70 giờ trong chế độ đo dòng AC, không tải
Kích thước và khối lượng	Khoảng 57 × 181 × 16 mm; khoảng 100 g gồm pin
Phụ kiện tiêu chuẩn	Dây đo L9208, bao đựng 9398, pin CR2032 và tài liệu hướng dẫn
Phụ kiện tùy chọn tiêu biểu	Cảm biến dòng mềm CT6280, giá giữ dây đo 9209, đầu tiếp xúc L4933 và kẹp cá sấu nhỏ L4934

3. Chức năng, nguyên lý hoạt động và ứng dụng

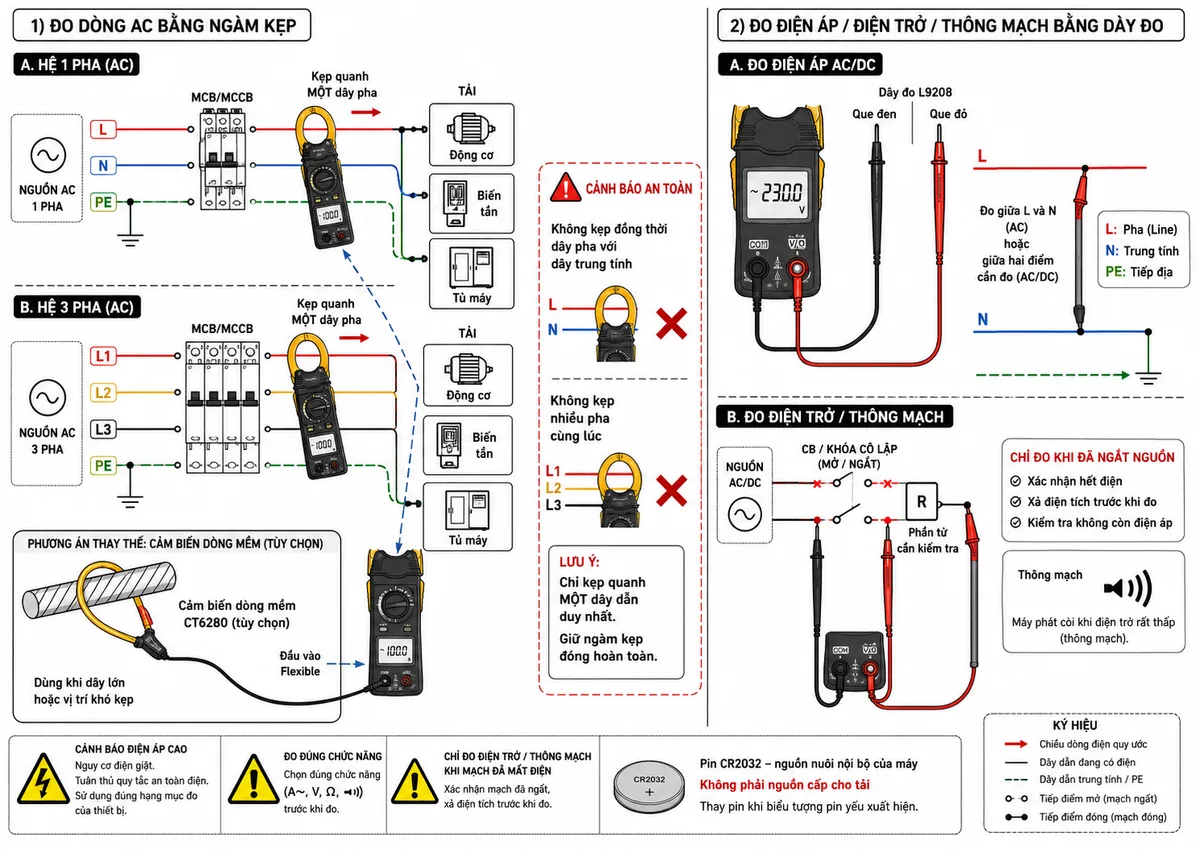

Sơ đồ đấu dây và kết nối khi đo

Khi đo dòng điện xoay chiều, người sử dụng chọn chức năng A~ và kẹp ngàm quanh một dây dẫn riêng lẻ đang cấp điện cho tải. Dòng điện chạy qua dây tạo ra từ trường biến thiên; ngàm đo thu nhận từ trường này để xác định cường độ dòng mà không cần tiếp xúc điện trực tiếp với lõi dẫn điện.

Ngàm phải đóng kín và nên đặt dây dẫn gần khu vực trung tâm cảm biến. Không kẹp đồng thời dây pha và dây trung tính của cùng một mạch vì từ trường do hai dòng ngược chiều tạo ra có thể triệt tiêu lẫn nhau, làm kết quả hiển thị không phản ánh đúng dòng tải.

Khi cần kiểm tra điện áp, dây đo màu đen được kết nối với cổng COM và dây màu đỏ với cổng V/Ω. Người dùng chọn chức năng điện áp tương ứng rồi đặt hai đầu đo song song với nguồn hoặc tải. Chức năng đo điện trở và kiểm tra thông mạch chỉ được thực hiện sau khi mạch đã cách ly hoàn toàn khỏi nguồn điện và các phần tử tích điện đã được xả an toàn.

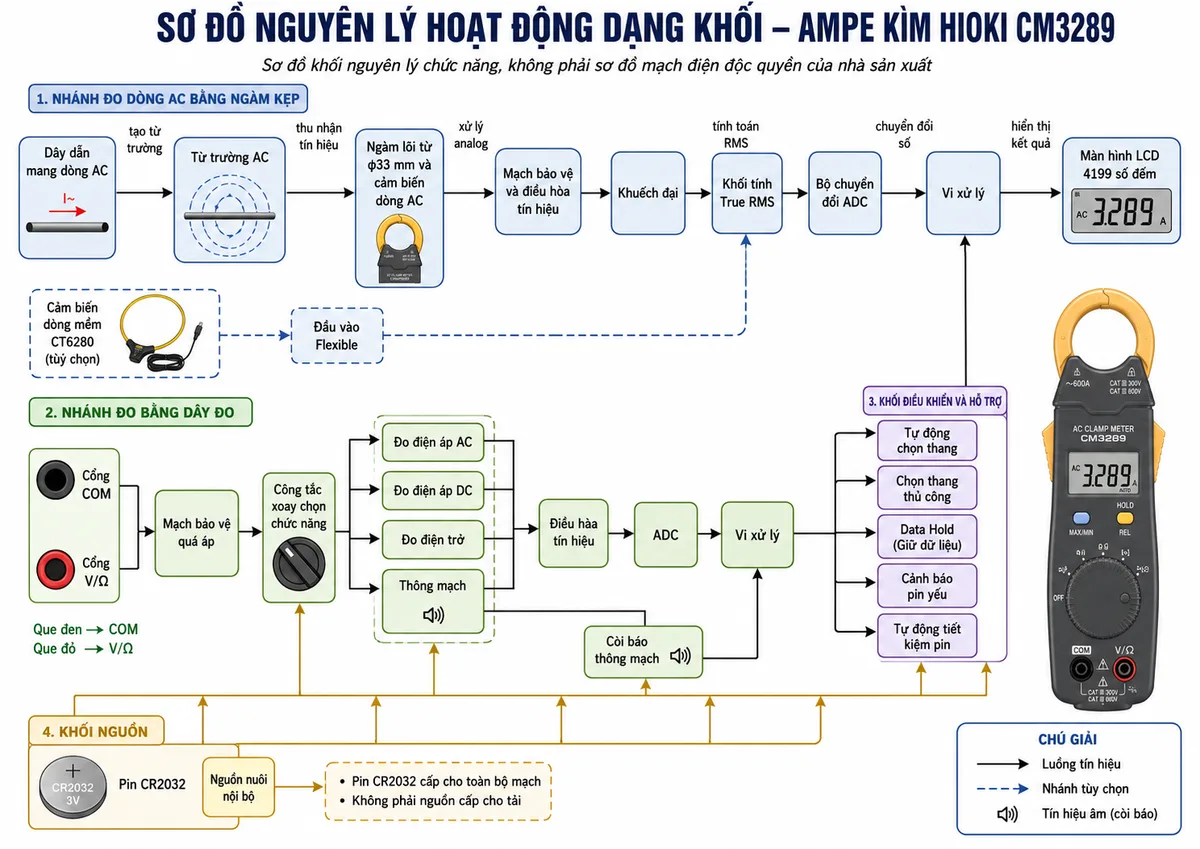

Nguyên lý xử lý tín hiệu

Ở nhánh đo dòng, từ trường được ngàm và cảm biến chuyển đổi thành tín hiệu điện có tỷ lệ với dòng điện trong dây dẫn. Tín hiệu sau đó được bảo vệ, điều hòa và xử lý theo thuật toán True RMS trước khi chuyển sang dữ liệu số, tính toán theo thang đo phù hợp và hiển thị trên màn hình.

True RMS đặc biệt hữu ích khi đo tải do biến tần, bộ điều khiển tốc độ, nguồn chuyển mạch hoặc thiết bị điện tử công suất tạo ra. Các tải này có thể làm dòng điện bị méo hoặc chứa thành phần hài, khiến ampe kìm sử dụng phương pháp giá trị trung bình dễ xuất hiện sai lệch lớn hơn.

Đối với điện áp, điện trở và thông mạch, tín hiệu được đưa vào qua dây đo, đi qua mạch bảo vệ đầu vào và khối lựa chọn chức năng. Vi xử lý thực hiện chuyển thang, xử lý kết quả, điều khiển còi thông mạch, giữ giá trị đo và quản lý chế độ tiết kiệm năng lượng.

Ứng dụng thực tế

• Kiểm tra dòng tải của động cơ, máy bơm, quạt công nghiệp, máy nén khí và hệ thống HVAC.
• Đo dòng đầu vào hoặc đầu ra của thiết bị sử dụng biến tần trong phạm vi và điều kiện do nhà sản xuất quy định.
• So sánh dòng giữa các pha để phát hiện tình trạng tải không cân bằng trong hệ thống điện ba pha.
• Kiểm tra điện áp nguồn, điện áp tại đầu tải và phát hiện các điểm sụt áp bất thường.
• Đo điện trở, kiểm tra dây dẫn, cầu chì, tiếp điểm và xác định nhanh mạch bị hở sau khi đã cô lập nguồn.
• Bảo trì tủ phân phối điện, tủ điều khiển máy, hệ thống điện tòa nhà và dây chuyền sản xuất.
• Kết hợp cảm biến mềm khi cần đo cáp có đường kính lớn hoặc dây dẫn nằm trong khu vực quá chật đối với ngàm cứng.

4. Cam kết và nơi mua Ampe kìm HIOKI CM3289

Khi lựa chọn HIOKI CM3289 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, phụ kiện tiêu chuẩn, tình trạng niêm phong và tài liệu đi kèm. Cảm biến dòng mềm CT6280 là phụ kiện tùy chọn, vì vậy nên xác nhận rõ cấu hình báo giá nếu công việc yêu cầu đo cáp lớn hoặc khu vực khó tiếp cận.

Đặt mua Ampe kìm HIOKI CM3289 chính hãng tại thietbicodien để được tư vấn đúng ứng dụng, lựa chọn phụ kiện phù hợp và nhận thông tin sản phẩm minh bạch. Truy cập thietbicodien để yêu cầu báo giá, kiểm tra tình trạng hàng và được hỗ trợ kỹ thuật trước khi đặt mua.

Câu hỏi thường gặp (FAQ) về HIOKI CM3289

HIOKI CM3289 có đo được dòng điện một chiều không?

Không. Ngàm của CM3289 được thiết kế để đo dòng AC. Thiết bị có thể đo điện áp DC bằng dây đo nhưng không có chức năng đo dòng DC bằng ngàm.

CM3289 có phù hợp để đo tải sử dụng biến tần không?

Có. Phương pháp đo True RMS cho phép thiết bị xử lý tốt hơn dòng điện có dạng sóng méo hoặc chứa thành phần hài thường xuất hiện ở tải sử dụng biến tần và nguồn chuyển mạch.

Có thể kẹp ngàm quanh cả dây pha và dây trung tính không?

Không nên. Khi đo dòng tải thông thường, ngàm phải kẹp quanh một dây dẫn riêng lẻ. Kẹp đồng thời dây pha và dây trung tính có thể khiến hai từ trường triệt tiêu, làm giá trị đo rất thấp hoặc không đúng với dòng thực tế của tải.

Cảm biến dòng mềm CT6280 có đi kèm HIOKI CM3289 không?

Không. CT6280 là phụ kiện tùy chọn. Bộ tiêu chuẩn của máy gồm dây đo, bao đựng, pin và tài liệu; cấu hình thực tế cần được xác nhận lại khi đặt hàng.

HIOKI CM3289 có đo được điện áp và điện trở không?

Có. Khi sử dụng dây đo đi kèm, máy hỗ trợ đo điện áp AC/DC, đo điện trở và kiểm tra thông mạch. Phải chọn đúng vị trí công tắc xoay và tuân thủ giới hạn an toàn của đầu vào đo.

Có được đo điện trở khi mạch đang có điện không?

Không. Trước khi đo điện trở hoặc kiểm tra thông mạch, phải ngắt nguồn, khóa thiết bị đóng cắt khi cần thiết, xác nhận mạch đã hết điện và xả hoàn toàn điện tích còn lại.

Chức năng Hold của CM3289 dùng để làm gì?

Data Hold giúp giữ giá trị đang hiển thị trên màn hình. Chức năng này hữu ích khi vị trí kẹp dây khó quan sát trực tiếp hoặc người dùng cần ghi lại kết quả sau khi đưa thiết bị ra khỏi tủ điện.

CM3289 phù hợp với đối tượng sử dụng nào?

Sản phẩm phù hợp với kỹ thuật viên điện, nhân viên bảo trì nhà máy, đơn vị vận hành tòa nhà, thợ HVAC, kỹ sư tự động hóa và người thường xuyên kiểm tra dòng tải trong tủ điện có không gian hạn chế.
