Đầu đo dòng điện dạng kìm HIOKI CT6280

1) Giới thiệu Đầu đo dòng điện dạng kìm HIOKI CT6280

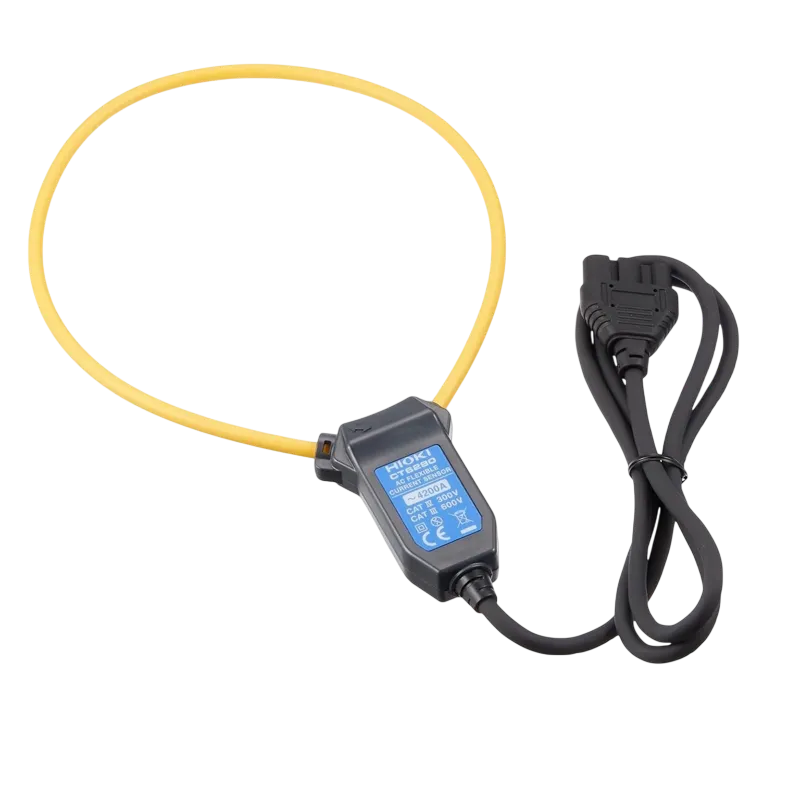

Đầu đo dòng điện dạng kìm HIOKI CT6280 là cảm biến dòng điện AC dạng vòng mềm, được thiết kế để mở rộng khả năng đo dòng lớn cho các ampe kìm HIOKI tương thích. Vòng cảm biến có thể uốn cong và luồn qua những khoảng hẹp, phù hợp với dây dẫn tiết diện lớn, bó dây phức tạp hoặc các vị trí mà gọng kìm thông thường khó tiếp cận.

CT6280 là phụ kiện đo dòng, không phải thiết bị hiển thị độc lập. Khi sử dụng, đầu ra của cảm biến phải được kết nối với ampe kìm có hỗ trợ đầu vào cảm biến mềm, chẳng hạn CM3291, CM3289, CM3281, 3280-10F hoặc thiết bị tương thích khác được HIOKI chỉ định.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và chuyên phát triển, sản xuất, cung cấp các thiết bị đo lường điện phục vụ bảo trì, sản xuất, nghiên cứu và kiểm định.

2) Ưu điểm và tính năng nổi bật của HIOKI CT6280

• Cảm biến dòng AC dạng vòng mềm dễ uốn và luồn qua dây dẫn trong tủ điện, máng cáp hoặc khu vực có không gian thao tác hạn chế.
• Đo dòng điện AC lớn, thích hợp cho đường dây cấp nguồn, cáp động lực, thanh dẫn và các tải công suất cao trong nhà máy.
• Vòng đo đường kính lớn giúp bao quanh dây cáp có tiết diện lớn hoặc nhiều dây dẫn song song mang dòng cùng chiều.
• Thiết kế cáp cảm biến mảnh và đầu nối nhỏ hỗ trợ đưa cảm biến qua các khe hẹp giữa những dây dẫn bố trí dày.
• Kết nối trực tiếp với ampe kìm HIOKI tương thích, giúp mở rộng phạm vi đo mà không cần tháo rời dây dẫn hoặc mắc nối tiếp thiết bị vào mạch.
• Đáp ứng cấp đo CAT IV và CAT III, phù hợp cho hoạt động kiểm tra hệ thống phân phối điện khi sử dụng đúng giới hạn kỹ thuật.
• Đi kèm túi đựng C0205 để bảo quản cảm biến, cáp đầu ra và đầu nối trong quá trình di chuyển.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại cảm biến	Cảm biến dòng điện AC dạng vòng mềm
Dòng điện đầu vào tối đa	4200 A AC liên tục, tại 50 Hz đến 60 Hz
Thang đo khi kết hợp với thiết bị tương thích	419,9 A và 4199 A
Độ chính xác tham khảo của tổ hợp đo	±3,0% giá trị đọc ±5 chữ số
Đường kính dây dẫn có thể bao quanh	φ130 mm
Đường kính cáp cảm biến	φ5 mm
Đường kính nắp đầu cảm biến	φ7 mm
Chiều dài cáp đầu ra	800 mm
Kích thước thân cảm biến	42 mm rộng × 65 mm cao × 18 mm sâu, không bao gồm vòng mềm và cáp đầu ra
Khối lượng	Khoảng 71 g
Cấp đo an toàn	CAT IV 300 V, CAT III 600 V
Thời gian bảo đảm độ chính xác	1 năm
Phụ kiện đi kèm	Túi đựng C0205 × 1

Các thông số trên được đối chiếu từ trang sản phẩm và tài liệu kỹ thuật chính thức của HIOKI.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo dòng điện AC lớn

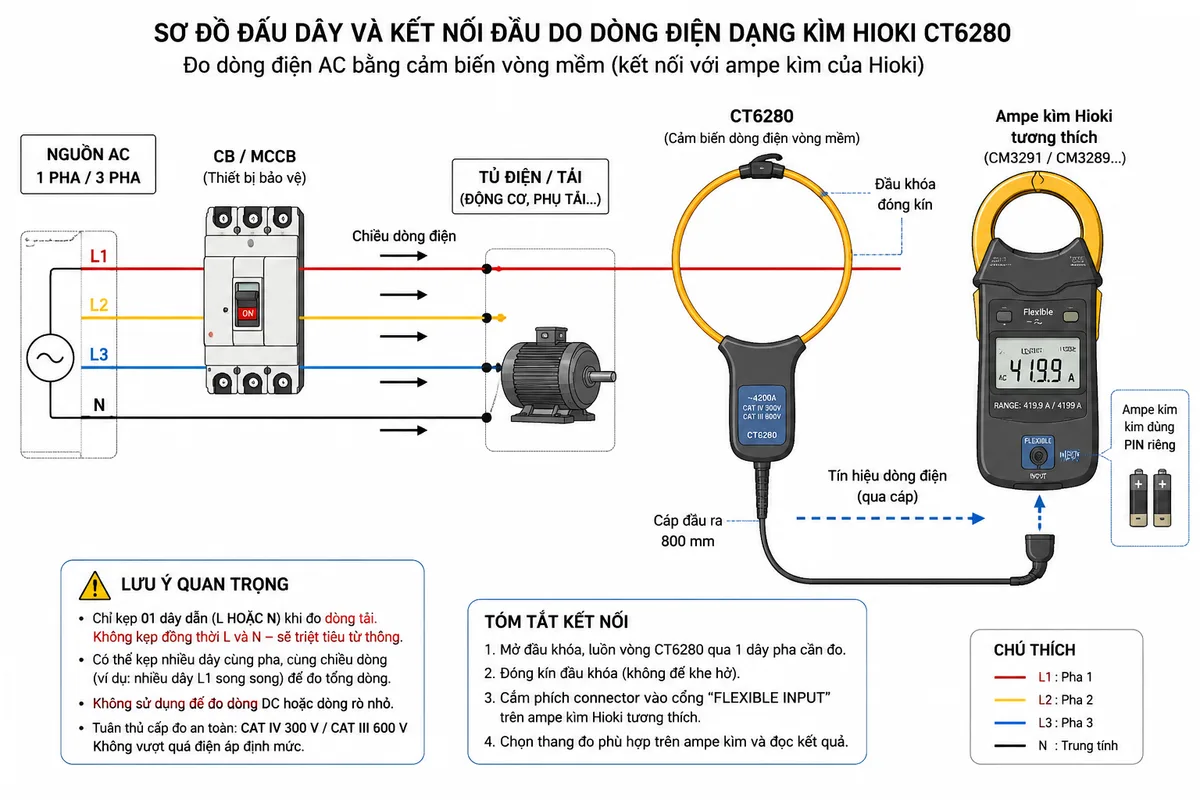

HIOKI CT6280 đo dòng điện AC không cần cắt dây dẫn. Người dùng mở đầu khóa của vòng cảm biến, luồn vòng quanh dây cần đo, đóng kín đầu vòng rồi kết nối phích cắm đầu ra với ampe kìm tương thích. Giá trị dòng điện được xử lý và hiển thị trên màn hình của ampe kìm.

Khi đo dòng tải một pha, vòng cảm biến cần bao quanh riêng dây pha hoặc riêng dây trung tính. Không đặt đồng thời cả dây pha và dây trung tính trong vòng khi cần đo dòng tải, vì từ trường của hai dòng ngược chiều có thể triệt tiêu lẫn nhau. Với các dây dẫn song song cùng pha và cùng chiều dòng điện, cảm biến có thể bao quanh toàn bộ nhóm dây để đo tổng dòng.

CT6280 không có màn hình và không sử dụng như một ampe kìm độc lập. Cảm biến được nối vào cổng đo dành cho dây đo hoặc cảm biến mềm trên thiết bị HIOKI tương thích; ampe kìm sử dụng nguồn pin riêng và thực hiện việc lựa chọn thang, xử lý tín hiệu तथा hiển thị kết quả.

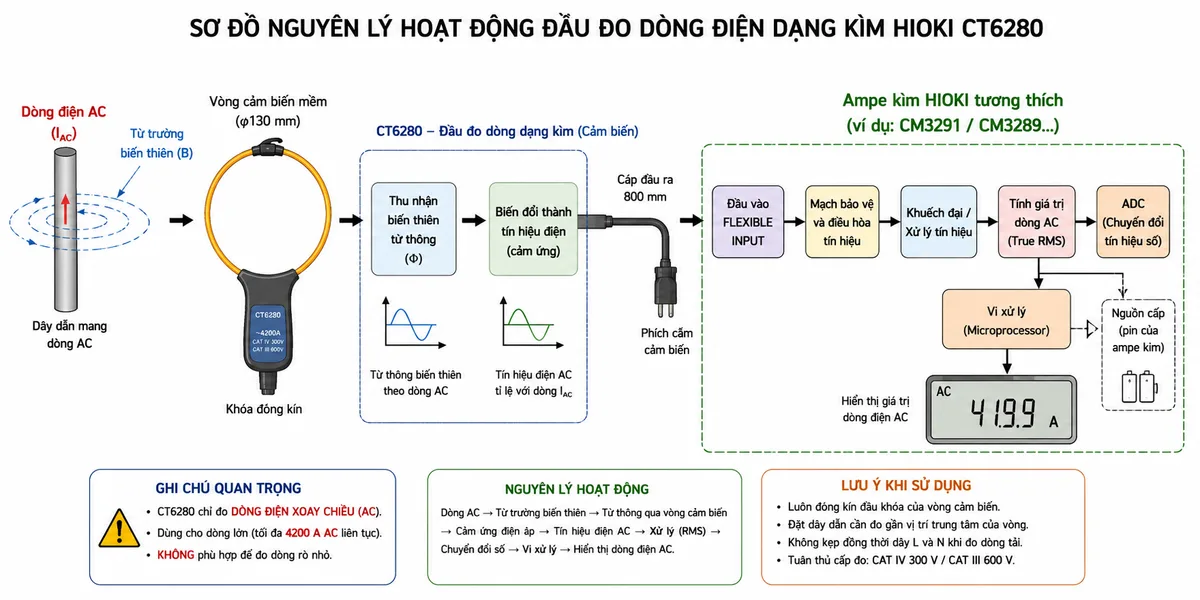

Nguyên lý hoạt động

Khi dòng điện xoay chiều chạy qua dây dẫn, một từ trường biến thiên hình thành xung quanh dây. Vòng cảm biến linh hoạt của CT6280 thu nhận sự biến thiên từ trường này và tạo ra tín hiệu điện tương ứng với dòng điện đang chạy trong dây dẫn.

Tín hiệu cảm ứng được truyền qua cáp đầu ra đến mạch đo của ampe kìm tương thích. Tại đây, tín hiệu được điều hòa, chuyển đổi sang dữ liệu số và tính toán theo phương pháp xử lý của từng model ampe kìm. Kết quả cuối cùng được quy đổi thành giá trị dòng điện AC và hiển thị trên màn hình LCD.

Thiết kế vòng mềm không sử dụng gọng từ cứng giúp cảm biến dễ luồn qua dây lớn, giảm giới hạn do kích thước gọng kìm và phù hợp với phép đo dòng cao. Tuy nhiên, CT6280 không thích hợp để đo dòng rò nhỏ và cũng không dùng để đo dòng điện DC.

Ứng dụng thực tế

• Đo dòng tải của động cơ, máy bơm, quạt công nghiệp, máy nén khí và hệ thống điều hòa công suất lớn.
• Kiểm tra dòng điện tại cáp nguồn tổng, tủ phân phối, tủ động lực và đầu ra máy biến áp.
• Đo dây cáp có đường kính lớn hơn khả năng mở của gọng ampe kìm thông thường.
• Đo tổng dòng trên các dây dẫn song song cùng pha trong hệ thống điện công nghiệp.
• Kiểm tra tải trong tủ điện có mật độ dây cao, khe thao tác hẹp hoặc đường dây bố trí phức tạp.
• Hỗ trợ bảo trì định kỳ, kiểm tra tình trạng quá tải và cân bằng dòng giữa các pha.

Lưu ý khi sử dụng

• Kiểm tra đúng model ampe kìm và khả năng hỗ trợ CT6280 trước khi kết nối.
• Đóng kín đầu vòng cảm biến trước khi đọc kết quả.
• Đặt dây dẫn gần vùng trung tâm vòng đo để hạn chế ảnh hưởng của vị trí dây đến kết quả.
• Không kéo, xoắn gập hoặc ép cáp cảm biến vượt quá mức cần thiết.
• Không sử dụng cảm biến để đo dòng DC hoặc dòng rò có giá trị nhỏ.
• Luôn tuân thủ cấp đo, điện áp định mức, khoảng cách an toàn và trang bị bảo hộ khi làm việc với mạch đang mang điện.

4) Cam kết và nơi mua HIOKI CT6280 chính hãng

thietbicodien cung cấp HIOKI CT6280 chính hãng, đúng model, đầy đủ thông tin nguồn gốc và phụ kiện theo cấu hình sản phẩm. Khách hàng được hỗ trợ kiểm tra khả năng tương thích với ampe kìm đang sử dụng, tư vấn lựa chọn thiết bị đo phù hợp và hướng dẫn kết nối an toàn.

Để nhận báo giá, thông tin tồn kho và tư vấn kỹ thuật cho Đầu đo dòng điện dạng kìm HIOKI CT6280, hãy đặt mua tại thietbicodien.

Câu hỏi thường gặp (FAQ)

HIOKI CT6280 có phải là một ampe kìm hoàn chỉnh không?

Không. CT6280 là đầu đo dòng điện AC dạng vòng mềm, không có màn hình hiển thị và phải kết nối với ampe kìm HIOKI tương thích để xử lý, tính toán và hiển thị kết quả.

CT6280 sử dụng được với những ampe kìm nào?

Sản phẩm được HIOKI giới thiệu để kết hợp với CM3291, CM3289, CM3281, 3280-10F và một số model có đầu vào cảm biến mềm phù hợp. Người dùng nên kiểm tra tài liệu của ampe kìm trước khi kết nối.

HIOKI CT6280 có đo được dòng điện DC không?

Không. CT6280 là cảm biến chuyên dùng cho đo dòng điện xoay chiều AC và không hỗ trợ đo dòng DC.

CT6280 có dùng để đo dòng rò được không?

Không nên. HIOKI xác định CT6280 là cảm biến dành cho dòng điện lớn và không phù hợp với các phép đo dòng nhỏ như dòng điện rò. Để đo dòng rò, cần sử dụng ampe kìm hoặc cảm biến dòng rò chuyên dụng.

Khi đo dòng tải có thể kẹp đồng thời dây pha và dây trung tính không?

Không. Nếu dây pha và dây trung tính cùng nằm trong vòng, từ trường do hai dòng ngược chiều có thể triệt tiêu nhau. Để đo dòng tải, cần đặt riêng một dây pha hoặc một dây trung tính trong vòng cảm biến.

CT6280 có đo được nhiều dây dẫn cùng lúc không?

Có, khi các dây đó là những dây song song cùng pha và mang dòng theo cùng một chiều. Kết quả hiển thị sẽ tương ứng với tổng dòng điện đi qua tất cả các dây nằm trong vòng.

CT6280 có cần pin hoặc nguồn cấp riêng không?

CT6280 không có bộ nguồn ngoài hoặc màn hình riêng. Cảm biến kết nối trực tiếp với ampe kìm tương thích, còn ampe kìm sử dụng nguồn pin của chính thiết bị để xử lý và hiển thị kết quả.
