Ampe kìm HIOKI CM3291

1. Giới thiệu Ampe kìm HIOKI CM3291 và nguồn gốc thương hiệu

Ampe kìm HIOKI CM3291 là thiết bị đo điện cầm tay chuyên dùng để kiểm tra dòng điện xoay chiều trong hệ thống điện dân dụng, thương mại và công nghiệp. Với khả năng đo dòng AC True RMS đến 2000 A, sản phẩm phù hợp cho kỹ thuật viên điện, đơn vị bảo trì nhà máy, nhà thầu cơ điện và đội ngũ vận hành tủ điện.

Hioki là thương hiệu thiết bị đo lường điện của Nhật Bản, được thành lập từ năm 1935. Các sản phẩm của hãng được phát triển cho nhiều lĩnh vực như bảo trì điện, sản xuất công nghiệp, nghiên cứu, kiểm tra thiết bị và quản lý năng lượng. Model CM3291 kết hợp gọng kìm đường kính lớn với thân máy mỏng, giúp đo cáp công suất lớn ngay cả tại những vị trí có khoảng trống hạn chế.

Khác với các ampe kìm sử dụng phương pháp chỉnh lưu giá trị trung bình, CM3291 áp dụng phương pháp đo RMS thực. Nhờ đó, thiết bị có thể xác định chính xác hơn giá trị hiệu dụng của dòng điện và điện áp có dạng sóng méo do biến tần, bộ nguồn chuyển mạch hoặc tải điện tử gây ra.

2. Ưu điểm và tính năng nổi bật của HIOKI CM3291

• Đo dòng điện xoay chiều đến 2000 A: đáp ứng nhu cầu kiểm tra cáp nguồn, thanh dẫn và các nhánh tải có dòng điện lớn mà không cần ngắt mạch.
• Công nghệ True RMS: nâng cao độ tin cậy khi đo dạng sóng không hình sin trong hệ thống sử dụng biến tần, UPS, nguồn xung hoặc thiết bị điều khiển công suất.
• Gọng kìm đường kính 46 mm: có thể kẹp quanh dây dẫn lớn hoặc các dây dẫn song song có kích thước phù hợp.
• Đo điện áp AC và DC đến 600 V: cho phép kiểm tra nguồn cấp, điện áp tại tủ điện, đầu ra thiết bị và tình trạng sụt áp bằng bộ que đo L9208 đi kèm.
• Đo điện trở và kiểm tra thông mạch: hỗ trợ kiểm tra dây dẫn, cầu chì, tiếp điểm, cuộn dây và các linh kiện điện khi mạch đã được cô lập hoàn toàn khỏi nguồn.
• Dải nhiệt độ hoạt động rộng: có thể sử dụng trong môi trường từ -25°C đến 65°C, phù hợp với công việc bảo trì tại hiện trường.
• Thiết kế chịu rơi 1 m: tăng độ bền khi sử dụng trong công trường, nhà máy và khu vực bảo trì thiết bị.
• Data Hold và tự động tiết kiệm pin: giúp giữ giá trị đo trên màn hình và giảm tiêu hao pin khi người dùng quên tắt máy.
• Hỗ trợ cảm biến mềm CT6280: mở rộng khả năng đo tới 4199 A AC và thuận tiện hơn khi kiểm tra dây dẫn lớn, dây đôi hoặc vị trí khó thao tác bằng gọng kìm cứng.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Phương pháp đo AC	True RMS
Dải đo dòng AC	42,00 A đến 2000 A, 3 thang đo
Dải tần số đo dòng AC	40 Hz đến 1 kHz
Độ chính xác dòng AC cơ bản	±1,5% giá trị đọc ±5 chữ số tại 45 Hz đến 66 Hz
Dải đo điện áp AC	4,200 V đến 600 V, 4 thang đo
Dải đo điện áp DC	420,0 mV đến 600 V, 5 thang đo
Dải đo điện trở	420,0 Ω đến 42,00 MΩ, 6 thang đo
Kiểm tra thông mạch	Còi phát âm tại ngưỡng 50 Ω ±40 Ω hoặc thấp hơn
Đường kính kẹp tối đa	46 mm
Cấp an toàn của gọng kìm	CAT IV 300 V, CAT III 600 V
Cấp an toàn tại đầu đo điện áp	CAT III 300 V, CAT II 600 V
Nhiệt độ hoạt động	-25°C đến 65°C
Nguồn điện	1 pin lithium CR2032
Thời gian sử dụng liên tục	Khoảng 70 giờ
Kích thước	Khoảng 57 × 198 × 16 mm
Khối lượng	Khoảng 103 g

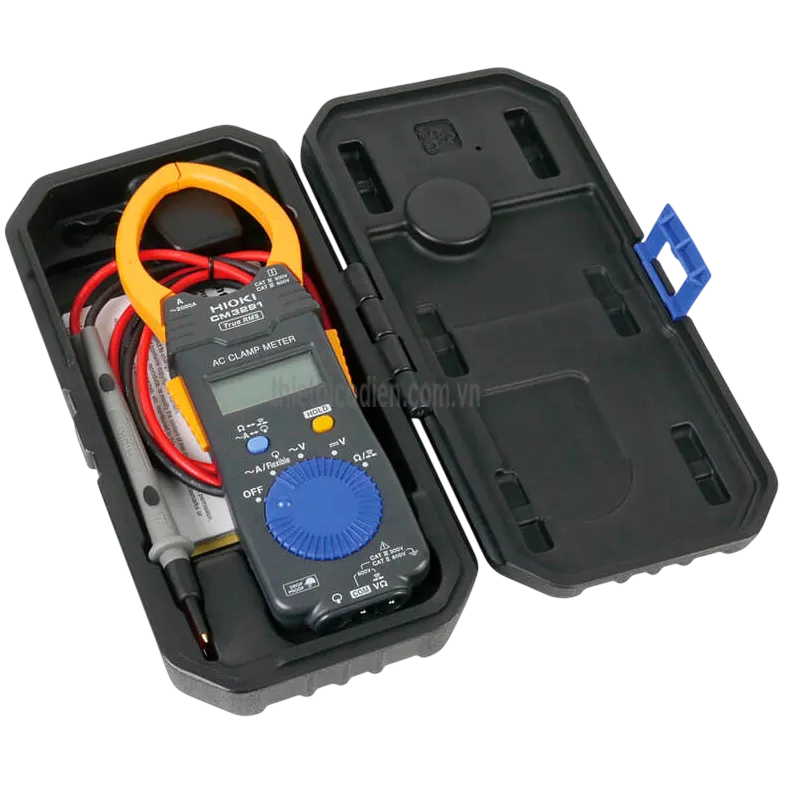

Phụ kiện chính đi kèm	Que đo L9208, hộp đựng cứng, pin CR2032 và tài liệu hướng dẫn

3. Chức năng, nguyên lý hoạt động và ứng dụng

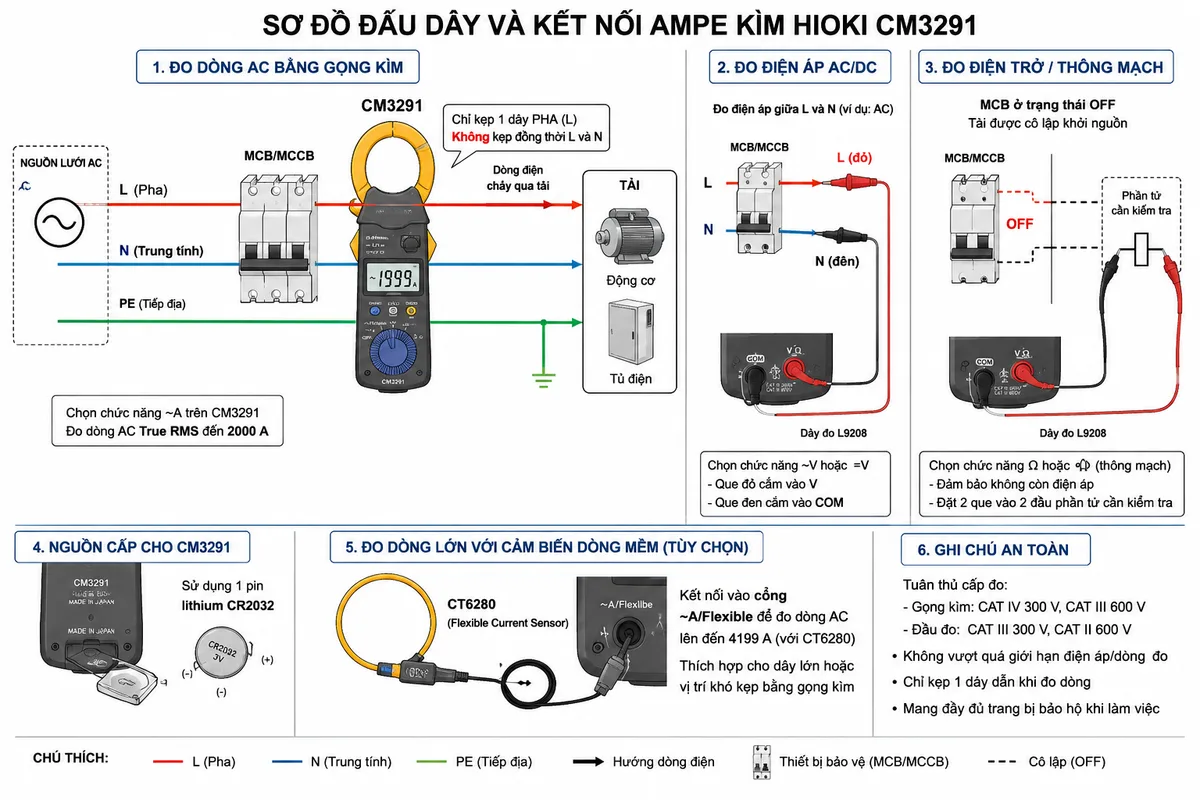

Cách kết nối và thực hiện phép đo

Khi đo dòng AC bằng gọng kìm, người dùng chọn chức năng A xoay chiều, mở gọng và kẹp quanh một dây dẫn riêng lẻ nằm giữa thiết bị bảo vệ và tải. Không kẹp đồng thời cả dây pha và dây trung tính vì từ trường của hai dòng điện ngược chiều có thể triệt tiêu lẫn nhau, làm kết quả hiển thị gần bằng không.

Khi đo điện áp, bộ dây L9208 được cắm vào đầu vào của máy. Que đen nối với phía COM hoặc điểm tham chiếu, còn que đỏ nối với điểm cần đo điện áp. Người sử dụng phải chọn đúng chế độ ACV hoặc DCV, lắp nắp bảo vệ đầu que theo cấp đo và không vượt quá giới hạn điện áp của thiết bị.

Đối với phép đo điện trở hoặc thông mạch, nguồn cấp phải được ngắt hoàn toàn bằng MCB, MCCB hoặc thiết bị cô lập phù hợp. Sau khi xác nhận mạch không còn điện áp, hai que đo mới được đặt vào hai đầu dây dẫn, cầu chì, tiếp điểm hoặc linh kiện cần kiểm tra.

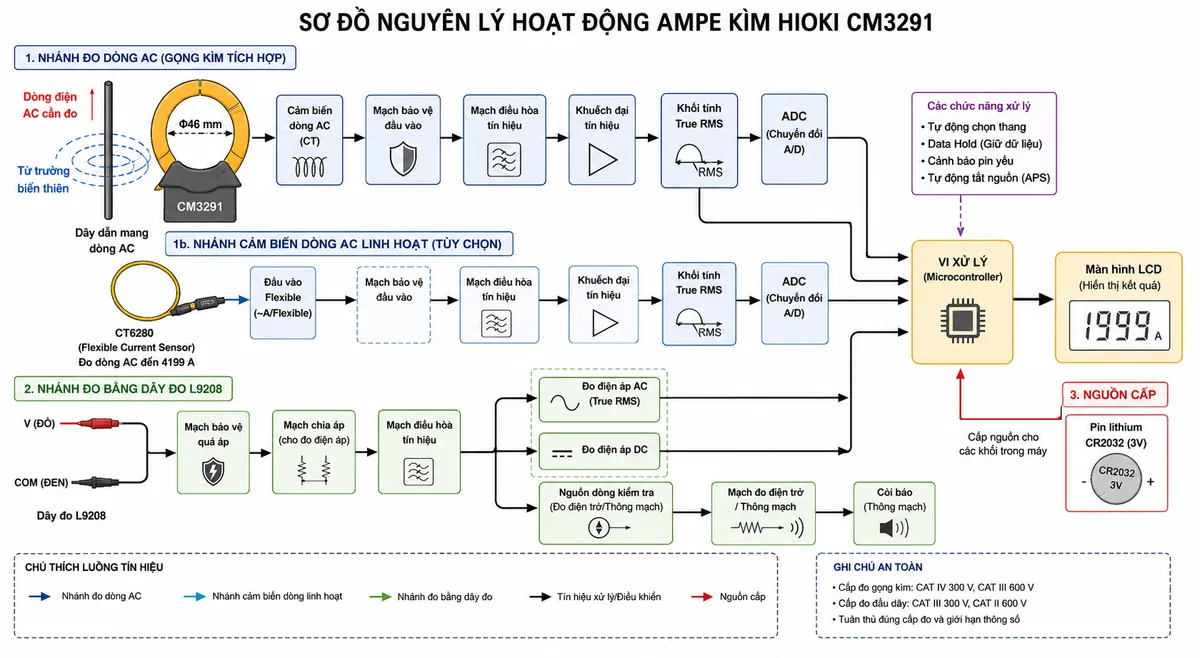

Nguyên lý đo dòng điện True RMS

Khi dây dẫn mang dòng điện xoay chiều nằm trong gọng kìm, dòng điện tạo ra từ trường biến thiên xung quanh dây. Lõi từ và cảm biến dòng trong gọng kìm thu nhận từ trường này rồi chuyển đổi thành tín hiệu điện có tỷ lệ với cường độ dòng điện.

Tín hiệu sau đó được đưa qua khối bảo vệ đầu vào, điều hòa tín hiệu và khuếch đại. Khối xử lý True RMS tính giá trị hiệu dụng thực dựa trên năng lượng của dạng sóng thay vì chỉ quy đổi từ giá trị trung bình. Vì vậy, CM3291 thích hợp để kiểm tra dòng điện có sóng hài hoặc dạng sóng bị biến dạng bởi biến tần và các tải phi tuyến.

Ở chế độ đo điện áp, điện trở hoặc thông mạch, tín hiệu từ que đo L9208 đi qua mạch bảo vệ và khối xử lý tương ứng. Kết quả được chuyển đổi sang dữ liệu số, xử lý bởi bộ điều khiển và hiển thị trên màn hình LCD. Nút HOLD cho phép giữ nguyên giá trị khi màn hình nằm ở vị trí khó quan sát.

Ứng dụng thực tế

• Đo dòng tải tại tủ phân phối điện, tủ động lực, MCC và hệ thống cấp nguồn công nghiệp.
• Kiểm tra dòng làm việc của động cơ, máy bơm, quạt công nghiệp, máy nén và hệ thống điều hòa không khí.
• Đo dòng đầu vào hoặc đầu ra của biến tần và các thiết bị sử dụng nguồn chuyển mạch.
• Kiểm tra điện áp AC/DC, sụt áp và tình trạng cấp nguồn tại thiết bị điện.
• Kiểm tra điện trở, cầu chì, tiếp điểm, dây dẫn và mạch thông mạch trong quá trình sửa chữa.
• Bảo trì hệ thống điện tại nhà máy, tòa nhà, trung tâm thương mại, trạm kỹ thuật và công trình cơ điện.
• Đo cáp có đường kính lớn hoặc dòng điện cao bằng cảm biến mềm CT6280 tùy chọn.

4. Cam kết và nơi mua Ampe kìm HIOKI CM3291

Để lựa chọn đúng ampe kìm HIOKI CM3291 chính hãng, khách hàng cần kiểm tra đầy đủ model, phụ kiện đi kèm, tình trạng niêm phong và tài liệu kỹ thuật. Việc sử dụng thiết bị đúng nguồn gốc giúp bảo đảm độ an toàn, độ chính xác và khả năng hỗ trợ kỹ thuật trong suốt quá trình sử dụng.

Quý khách có nhu cầu mua CM3291, nhận báo giá hoặc tư vấn lựa chọn cảm biến CT6280 có thể liên hệ trực tiếp thietbicodien. Chúng tôi cung cấp sản phẩm đúng model, thông tin kỹ thuật minh bạch và hỗ trợ lựa chọn giải pháp đo phù hợp với hệ thống điện thực tế.

Câu hỏi thường gặp (FAQ)

HIOKI CM3291 đo được dòng điện AC hay DC?

CM3291 sử dụng gọng kìm để đo dòng điện AC. Thiết bị không đo dòng DC bằng gọng kìm, nhưng có thể đo điện áp DC bằng bộ que đo L9208.

Giới hạn đo dòng điện của CM3291 là bao nhiêu?

Gọng kìm tích hợp có dải đo đến 2000 A AC. Khi sử dụng cảm biến dòng mềm CT6280 tùy chọn, phạm vi đo có thể mở rộng tới 4199 A AC.

CM3291 có phù hợp để đo dòng điện từ biến tần không?

Có. Công nghệ True RMS cho tải biến tần giúp thiết bị đo chính xác hơn các dạng sóng AC bị méo hoặc chứa thành phần sóng hài, miễn là tín hiệu nằm trong dải đo và dải tần số quy định.

Có thể kẹp CM3291 quanh cả dây pha và dây trung tính không?

Không nên kẹp đồng thời dây pha và dây trung tính khi cần đo dòng tải. Hai dòng điện ngược chiều tạo ra từ trường đối nghịch và có thể làm giá trị hiển thị gần bằng không. Gọng kìm cần được đặt quanh một dây dẫn riêng lẻ.

CM3291 có đo được điện áp và điện trở không?

Có. Khi sử dụng que đo L9208, thiết bị có thể đo điện áp AC, điện áp DC, điện trở và kiểm tra thông mạch. Mạch phải được ngắt điện hoàn toàn trước khi đo điện trở hoặc thông mạch.

Khi nào cần sử dụng cảm biến mềm CT6280?

CT6280 phù hợp khi dây dẫn có kích thước lớn hơn khả năng kẹp 46 mm, khi nhiều dây được bố trí sát nhau hoặc khi cần đo dòng AC cao hơn phạm vi của gọng kìm tích hợp.

CM3291 sử dụng loại pin nào?

Thiết bị sử dụng một pin lithium dạng cúc CR2032 và có thời gian hoạt động liên tục khoảng 70 giờ trong điều kiện đo tiêu chuẩn.

CM3291 có thích hợp cho công việc bảo trì công nghiệp không?

Có. Dải đo dòng lớn, thiết kế mỏng, khả năng chịu rơi 1 m và nhiệt độ hoạt động từ -25°C đến 65°C giúp CM3291 phù hợp với hoạt động kiểm tra, sửa chữa và bảo trì hệ thống điện tại hiện trường.
