Ampe kìm HIOKI 3287

1. Giới thiệu Ampe kìm HIOKI 3287 và nguồn gốc thương hiệu

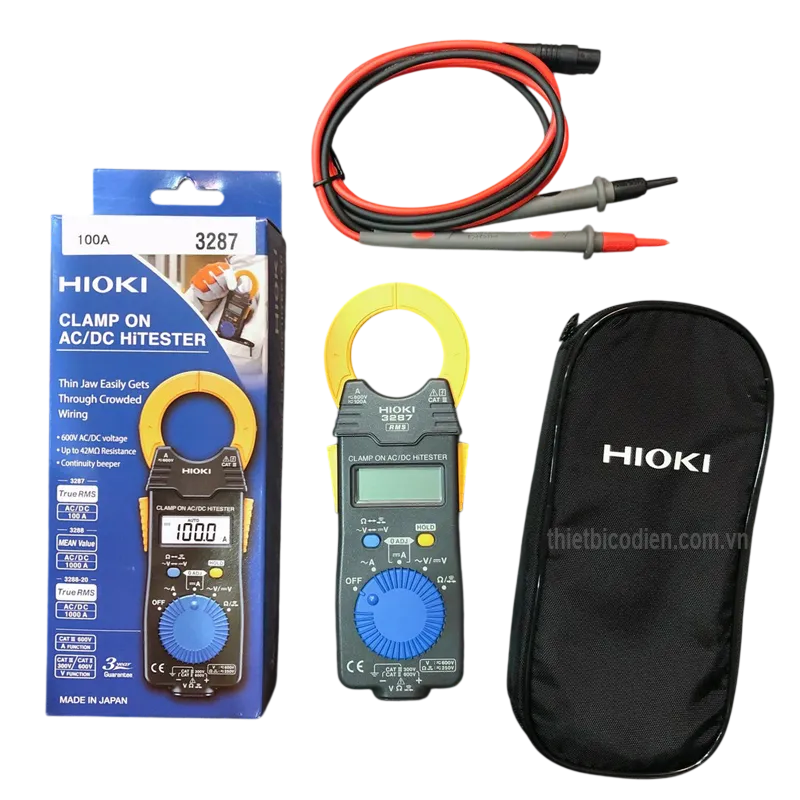

Ampe kìm HIOKI 3287 là thiết bị đo dòng điện AC/DC dạng kẹp, được thiết kế cho công việc kiểm tra, bảo trì và xử lý sự cố trong các hệ thống điện công nghiệp. Sản phẩm mang model 3287, thuộc thương hiệu Hioki của Nhật Bản và được sản xuất tại Nhật Bản.

Thiết bị kết hợp khả năng đo dòng bằng ngàm kẹp với các chức năng đo điện áp, điện trở và kiểm tra thông mạch bằng dây đo. Nhờ đó, kỹ thuật viên có thể thực hiện nhiều phép kiểm tra điện cơ bản chỉ với một thiết bị nhỏ gọn, đặc biệt thuận tiện khi làm việc trong tủ điện có mật độ dây dẫn cao.

Điểm nổi bật của HIOKI 3287 là khả năng đo dòng AC và điện áp AC theo phương pháp True RMS. Phương pháp này giúp thiết bị xác định giá trị hiệu dụng chính xác hơn đối với dạng sóng méo, tín hiệu chứa thành phần hài hoặc dòng điện do thiết bị điện tử công suất tạo ra.

2. Ưu điểm và tính năng nổi bật của HIOKI 3287

• Đo dòng AC/DC không cần ngắt mạch bằng cách kẹp ngàm quanh một dây dẫn đang mang dòng.
• Trang bị thang đo dòng thấp, hỗ trợ kiểm tra chính xác hơn các tải có dòng tiêu thụ nhỏ.
• Đo True RMS đối với dòng điện AC và điện áp AC, phù hợp với tải có dạng sóng không hình sin.
• Tích hợp đo điện áp AC/DC, điện trở và kiểm tra thông mạch bằng dây đo đi kèm.
• Có chức năng hiệu chỉnh điểm không trước khi đo dòng DC, giúp bù ảnh hưởng từ dư của cảm biến.
• Hỗ trợ tự động chọn thang, chọn thang thủ công, giữ giá trị hiển thị và tự động tiết kiệm pin.
• Ngàm kẹp và thân máy mỏng, thuận tiện tiếp cận dây dẫn trong tủ phân phối, bảng điều khiển và thiết bị điện có không gian hẹp.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Dòng điện DC	10.00 A / 100.0 A; độ chính xác cơ bản ±1.5% giá trị đọc ±5 chữ số
Dòng điện AC	10.00 A / 100.0 A; tần số 10 Hz đến 1 kHz; phương pháp True RMS
Độ chính xác cơ bản khi đo dòng AC	±1.5% giá trị đọc ±5 chữ số trong dải tần 45 Hz đến 66 Hz
Điện áp DC	419.9 mV đến 600 V; 5 dải đo; độ chính xác cơ bản ±1.3% giá trị đọc ±4 chữ số
Điện áp AC	4.199 V đến 600 V; 4 dải đo; tần số 30 Hz đến 500 Hz; True RMS
Độ chính xác cơ bản khi đo điện áp AC	±2.3% giá trị đọc ±8 chữ số
Điện trở	419.9 Ω đến 41.99 MΩ; 6 dải đo; độ chính xác cơ bản ±2% giá trị đọc ±4 chữ số
Kiểm tra thông mạch	Còi báo hoạt động ở mức 50 Ω ±40 Ω hoặc thấp hơn
Hiển thị	Màn hình LCD tối đa 4199 chữ số; tốc độ cập nhật khoảng 2,5 lần/giây
Đường kính dây dẫn kẹp được	Không lớn hơn φ35 mm
Chức năng hỗ trợ	Data Hold, tự động chọn thang, chọn thang thủ công, hiệu chỉnh điểm không dòng DC, tự động tiết kiệm pin
Thời gian tự động tiết kiệm pin	Màn hình tự tắt khi không thao tác trong khoảng 30 phút
Tiêu chuẩn an toàn khi đo dòng	CAT III 600 V
Tiêu chuẩn an toàn khi đo điện áp	CAT III 300 V; CAT II 600 V
Nguồn cấp	1 pin lithium CR2032
Thời gian sử dụng liên tục	Khoảng 25 giờ
Kích thước	Khoảng 57 × 180 × 16 mm
Khối lượng	Khoảng 170 g
Phụ kiện tiêu chuẩn	Pin CR2032, dây đo L9208, bao đựng 9398 và tài liệu hướng dẫn

3. Chức năng, nguyên lý hoạt động và ứng dụng

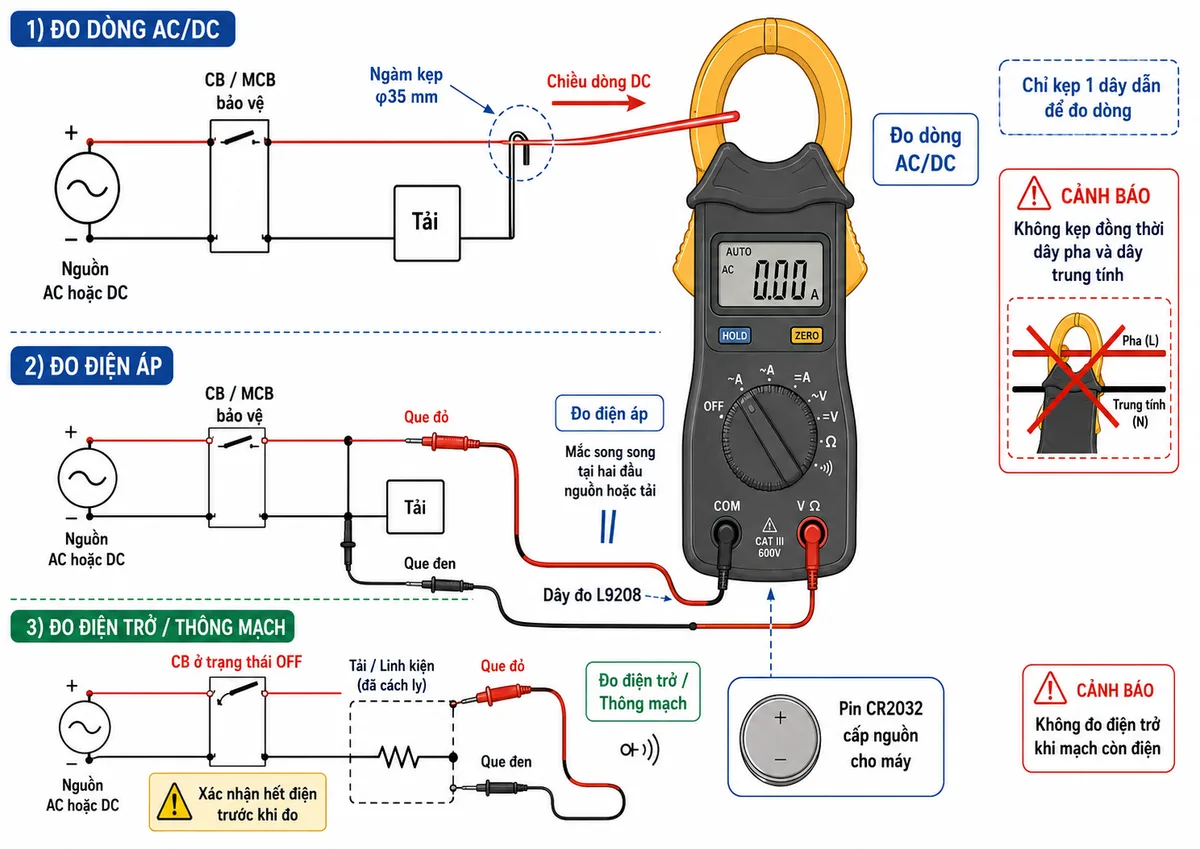

Cách kết nối khi đo dòng, điện áp và thông mạch

Khi đo dòng điện, người dùng chọn chức năng AC hoặc DC rồi kẹp ngàm quanh một dây dẫn riêng lẻ. Không kẹp đồng thời cả dây pha và dây trung tính của cùng một mạch vì từ trường của hai dòng ngược chiều có thể triệt tiêu lẫn nhau, khiến kết quả hiển thị không phản ánh đúng dòng tải.

Đối với dòng DC, cần thực hiện hiệu chỉnh điểm không khi ngàm chưa kẹp dây và không có dòng đi qua cảm biến. Khi đo, chiều mũi tên trên thân ngàm cần được đặt phù hợp với chiều dòng điện để thiết bị hiển thị đúng dấu cực tính.

Khi đo điện áp, dây đo L9208 được kết nối với thiết bị và đặt hai đầu que đo song song với nguồn hoặc tải cần kiểm tra. Que đỏ tiếp xúc với điểm có điện thế cao hoặc cực dương, que đen tiếp xúc với điểm có điện thế thấp, dây trung tính hoặc cực âm.

Đối với đo điện trở và kiểm tra thông mạch, mạch điện phải được ngắt nguồn và xác nhận không còn điện áp trước khi đặt que đo. Tuyệt đối không đưa điện áp vào thiết bị khi công tắc xoay đang ở chức năng điện trở hoặc thông mạch.

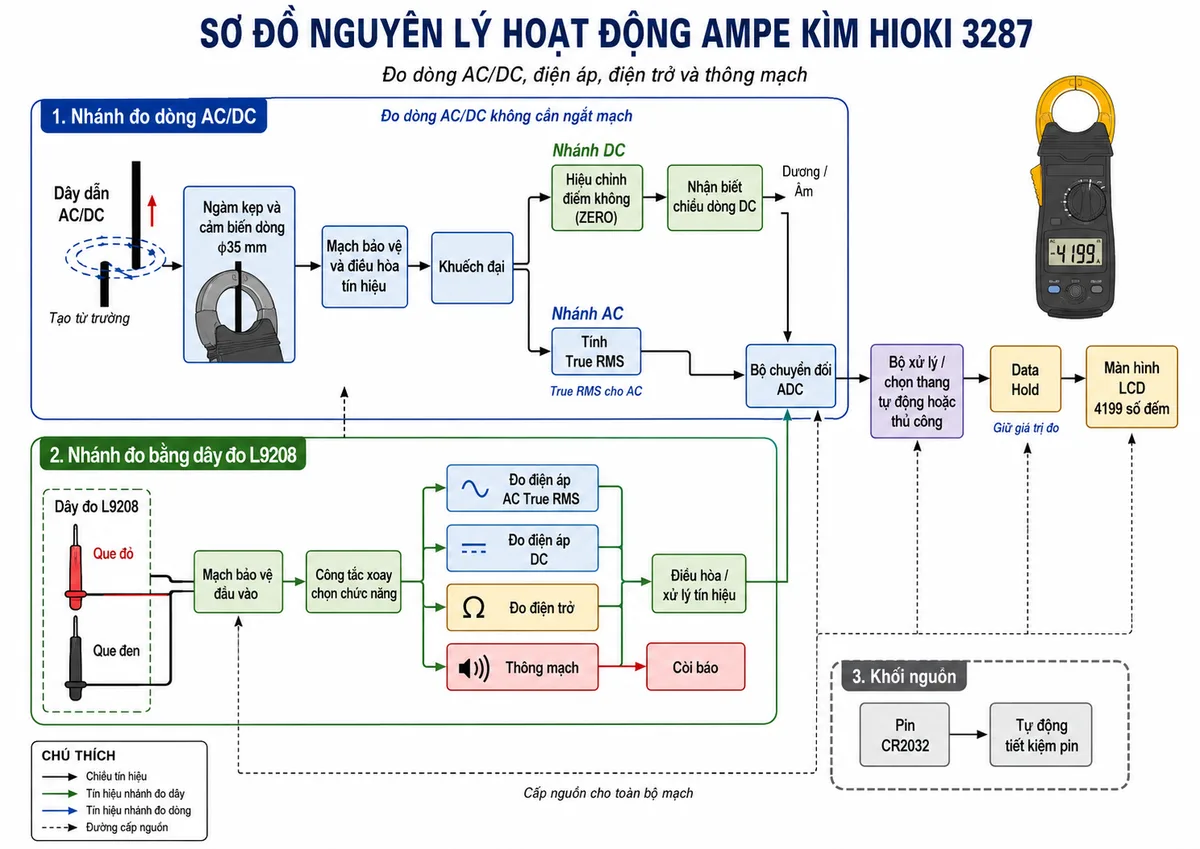

Nguyên lý đo dòng AC/DC bằng ngàm kẹp

Dòng điện chạy qua dây dẫn tạo ra từ trường bao quanh dây. Khi ngàm của HIOKI 3287 kẹp quanh dây dẫn, cảm biến bên trong ngàm thu nhận từ trường này và chuyển đổi thành tín hiệu điện tỷ lệ với dòng điện cần đo.

Tín hiệu từ cảm biến được đưa qua mạch bảo vệ, điều hòa và khuếch đại. Với dòng DC, máy xử lý mức tín hiệu một chiều, xác định chiều dòng và sử dụng chức năng hiệu chỉnh điểm không để bù từ dư hoặc độ trôi của cảm biến. Với dòng AC, tín hiệu được xử lý theo phương pháp giá trị hiệu dụng thực, nhờ đó máy có thể đo các dạng sóng méo và dòng chứa thành phần hài tốt hơn thiết bị sử dụng phương pháp chỉnh lưu trung bình.

Sau quá trình điều hòa, tín hiệu được chuyển đổi sang dữ liệu số. Bộ xử lý lựa chọn thang đo phù hợp, tính toán giá trị và đưa kết quả lên màn hình LCD. Người dùng có thể giữ giá trị đang hiển thị bằng chức năng Data Hold khi vị trí đo khó quan sát trực tiếp.

Nguyên lý đo bằng dây đo L9208

Ở chế độ đo điện áp, tín hiệu từ que đo đỏ và đen đi qua mạch bảo vệ đầu vào, công tắc lựa chọn chức năng và mạch điều hòa tín hiệu. Thiết bị sau đó chuyển đổi tín hiệu sang dạng số, xử lý theo chế độ AC True RMS hoặc DC rồi hiển thị kết quả.

Trong chế độ đo điện trở, thiết bị tạo một tín hiệu thử nhỏ qua linh kiện hoặc đoạn mạch đã được ngắt điện, đo phản hồi và tính giá trị điện trở. Ở chế độ thông mạch, còi sẽ phát âm báo khi điện trở giữa hai đầu đo thấp hơn ngưỡng quy định, giúp kỹ thuật viên kiểm tra nhanh dây dẫn, cầu chì, tiếp điểm và mối nối.

Ứng dụng thực tế

Ampe kìm AC/DC HIOKI 3287 phù hợp với công việc bảo trì tủ điện, bộ nguồn, hệ thống điều khiển, thiết bị điện tử công suất, biến tần và các tải tiết kiệm năng lượng. Khả năng đo cả AC lẫn DC giúp kỹ thuật viên kiểm tra nhiều loại hệ thống mà không phải thay đổi thiết bị đo.

• Đo dòng tải trên dây dẫn trong tủ phân phối và bảng điều khiển.
• Kiểm tra dòng DC của bộ nguồn, hệ thống điều khiển và thiết bị dùng nguồn một chiều.
• Đánh giá dòng AC có dạng sóng méo do biến tần hoặc tải điện tử tạo ra.
• Đo điện áp nguồn, điện áp cấp cho tải và kiểm tra cực tính nguồn DC.
• Kiểm tra điện trở, cầu chì, dây dẫn, tiếp điểm và tình trạng thông mạch.
• Hỗ trợ bảo trì phòng ngừa, nghiệm thu thiết bị và tìm nguyên nhân sự cố điện.

4. Cam kết và nơi mua Ampe kìm HIOKI 3287

Khách hàng có nhu cầu mua HIOKI 3287 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng model, kiểm tra phụ kiện, nhận báo giá và lựa chọn thiết bị phù hợp với yêu cầu đo thực tế.

thietbicodien cam kết cung cấp sản phẩm có nguồn gốc rõ ràng, thông tin kỹ thuật minh bạch và hỗ trợ đối chiếu model trước khi giao hàng. Khách hàng được tư vấn cách lựa chọn thang đo, sử dụng ngàm kẹp, kết nối dây đo và tuân thủ các yêu cầu an toàn khi làm việc trên hệ thống điện.

Đối với đơn hàng phục vụ nhà máy, tủ điện, bảo trì cơ điện hoặc dự án công nghiệp, thietbicodien hỗ trợ báo giá theo số lượng, cung cấp chứng từ theo đơn hàng và áp dụng chính sách bảo hành tương ứng tại thời điểm mua.

Câu hỏi thường gặp (FAQ)

HIOKI 3287 có đo được cả dòng AC và dòng DC không?

Có. Thiết bị sử dụng ngàm kẹp để đo cả dòng điện xoay chiều và dòng điện một chiều mà không cần tháo dây hoặc mắc nối tiếp ampe kế vào mạch.

HIOKI 3287 có sử dụng công nghệ True RMS không?

Có. Chức năng True RMS được sử dụng khi đo dòng AC và điện áp AC, giúp tăng độ tin cậy khi đo tải điện tử, biến tần hoặc tín hiệu có dạng sóng méo.

Máy có đo được điện áp và điện trở không?

Có. Khi sử dụng dây đo L9208, HIOKI 3287 có thể đo điện áp AC, điện áp DC, điện trở và kiểm tra thông mạch bằng còi báo.

Tại sao cần hiệu chỉnh điểm không trước khi đo dòng DC?

Hiệu chỉnh điểm không giúp bù ảnh hưởng của từ dư trong cảm biến và độ trôi của giá trị hiển thị. Thao tác này cần được thực hiện khi ngàm không kẹp dây và không có dòng đi qua cảm biến.

Có thể kẹp ngàm quanh cả dây pha và dây trung tính không?

Không nên. Ngàm cần kẹp quanh một dây dẫn riêng lẻ. Nếu kẹp đồng thời dây pha và dây trung tính của cùng một mạch, từ trường của các dòng ngược chiều có thể triệt tiêu và làm kết quả đo gần bằng không.

Có được đo điện trở khi mạch đang có điện không?

Không. Trước khi đo điện trở hoặc kiểm tra thông mạch, phải ngắt nguồn, cô lập mạch và xác nhận không còn điện áp. Đưa điện áp vào máy ở các chế độ này có thể làm hỏng thiết bị và gây nguy hiểm cho người sử dụng.

HIOKI 3287 phù hợp với công việc nào?

Thiết bị phù hợp cho kỹ thuật viên điện, nhân viên bảo trì cơ điện, đơn vị lắp ráp tủ điện và người làm công tác kiểm tra thiết bị AC/DC cần một dụng cụ nhỏ gọn để đo dòng, điện áp, điện trở và thông mạch.
