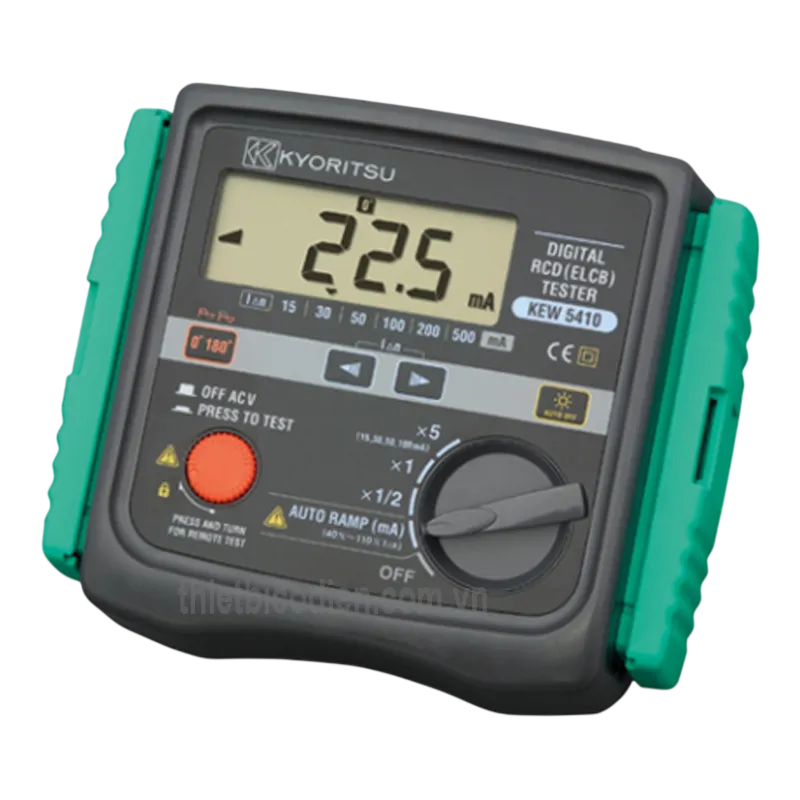

Máy kiểm tra dòng rò RCD KYORITSU KEW 5410

1. Giới thiệu máy kiểm tra dòng rò RCD KYORITSU KEW 5410

Máy kiểm tra dòng rò RCD KYORITSU KEW 5410 là thiết bị kiểm tra an toàn điện chuyên dụng, được thiết kế để đánh giá khả năng tác động của RCD/ELCB thông qua phép đo thời gian ngắt, thử dòng không tác động và xác định dòng điện thực tế làm RCD nhảy. Thiết bị còn có chức năng đo điện áp, lựa chọn cực tính thử 0° hoặc 180° và tự động giám sát điện áp tiếp xúc trong quá trình kiểm tra.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, trực thuộc Kyoritsu Electrical Instruments Works, Ltd. Các sản phẩm của hãng được sử dụng trong kiểm tra lắp đặt điện, bảo trì hệ thống phân phối, đo cách điện, đo điện trở đất và đánh giá hoạt động của thiết bị bảo vệ. Model KEW 5410 có xuất xứ Nhật Bản theo thông tin sản phẩm, phù hợp cho kỹ sư điện, đơn vị kiểm định, đội bảo trì và nhà thầu cơ điện cần kiểm tra RCD tại hiện trường.

Khác với ampe kìm đo dòng rò liên tục trên dây dẫn, KEW 5410 chủ động tạo ra một dòng thử có kiểm soát để mô phỏng sự mất cân bằng dòng điện. Từ phản ứng của RCD, máy xác định thiết bị bảo vệ có tác động đúng ngưỡng và đúng thời gian hay không.

2. Ưu điểm và tính năng nổi bật của KYORITSU KEW 5410

Kiểm tra đầy đủ các đặc tính tác động của RCD

• Thử dòng không tác động ×1/2 IΔn để kiểm tra RCD không được nhảy khi dòng thử chỉ bằng một nửa dòng rò định mức.
• Đo thời gian tác động RCD tại ×1 IΔn, tương ứng với dòng rò định mức đã chọn.
• Đo thời gian ngắt nhanh tại ×5 IΔn, thích hợp đánh giá phản ứng của RCD trước dòng sự cố lớn hơn định mức.
• Chế độ AUTO RAMP tự động tăng dòng thử và hiển thị dòng điện tại thời điểm RCD tác động.
• Lựa chọn góc pha 0° hoặc 180° để kiểm tra phản ứng của RCD tại hai điểm khởi đầu khác nhau của dạng sóng điện áp.

Thao tác thuận tiện tại hiện trường

• Chức năng Remote Test cho phép khóa nút TEST; phép đo tự bắt đầu khi máy phát hiện điện áp lưới.
• Máy liên tục hiển thị điện áp trong trạng thái chờ, giúp người vận hành kiểm tra nhanh điện áp tại điểm kết nối.
• Màn hình LCD lớn có đèn nền, hỗ trợ đọc kết quả trong tủ điện hoặc khu vực thiếu sáng.
• Kết cấu chống bụi và nước IP54, phù hợp với môi trường kiểm tra và bảo trì công nghiệp.
• Chế độ tiết kiệm pin tự động được kích hoạt sau khoảng thời gian không thao tác.

Tăng cường an toàn khi thử qua dây PE

Khi thực hiện phép đo sử dụng dây tiếp địa, KEW 5410 tự động kiểm tra điện áp giữa điện cực nối đất hoặc dây bảo vệ với đất. Nếu phát hiện điện áp tiếp xúc vượt giới hạn cho phép, máy dừng phép thử và phát cảnh báo, qua đó giảm nguy cơ điện giật do hệ thống nối đất bị hư hỏng hoặc đấu nối không đúng.

Thông số kỹ thuật chính

Hạng mục	Thông số
Chức năng kiểm tra RCD	×1/2, ×1, ×5 và AUTO RAMP
Điện áp định mức khi thử	100 V ±10%; 200 V -10% đến +32%; 400 V ±10%; 50/60 Hz
Dòng IΔn tại dải ×5	15, 30, 50 và 100 mA
Dòng IΔn tại ×1, ×1/2 và AUTO RAMP	15, 30, 50, 100, 200 và 500 mA
Dải thời gian tại ×5	0 đến 200 ms
Dải thời gian tại ×1 và ×1/2	0 đến 2000 ms
Dải AUTO RAMP	40% đến 110% IΔn, tăng theo bước 5%
Thời gian mỗi bước AUTO RAMP	300 ms, tối đa 15 bước
Dải đo điện áp	80 đến 450 V AC, 50/60 Hz
Độ chính xác đo điện áp	±2% giá trị đọc ±4 chữ số
Hiển thị	LCD lớn, 1999 số đếm, có đèn nền
Cấp bảo vệ	IP54 theo IEC 60529
Cấp đo lường	CAT III 300 V / CAT II 400 V, mức ô nhiễm 2
Tiêu chuẩn áp dụng	IEC 61010-1, IEC 61010-031, IEC 61557-1, IEC 61557-6 và IEC 60529
Nguồn điện	8 pin AA 1,5 V, tổng điện áp DC 12 V
Kích thước	167 × 186 × 89 mm
Khối lượng	Khoảng 965 g, bao gồm pin

3. Chức năng, nguyên lý hoạt động và ứng dụng

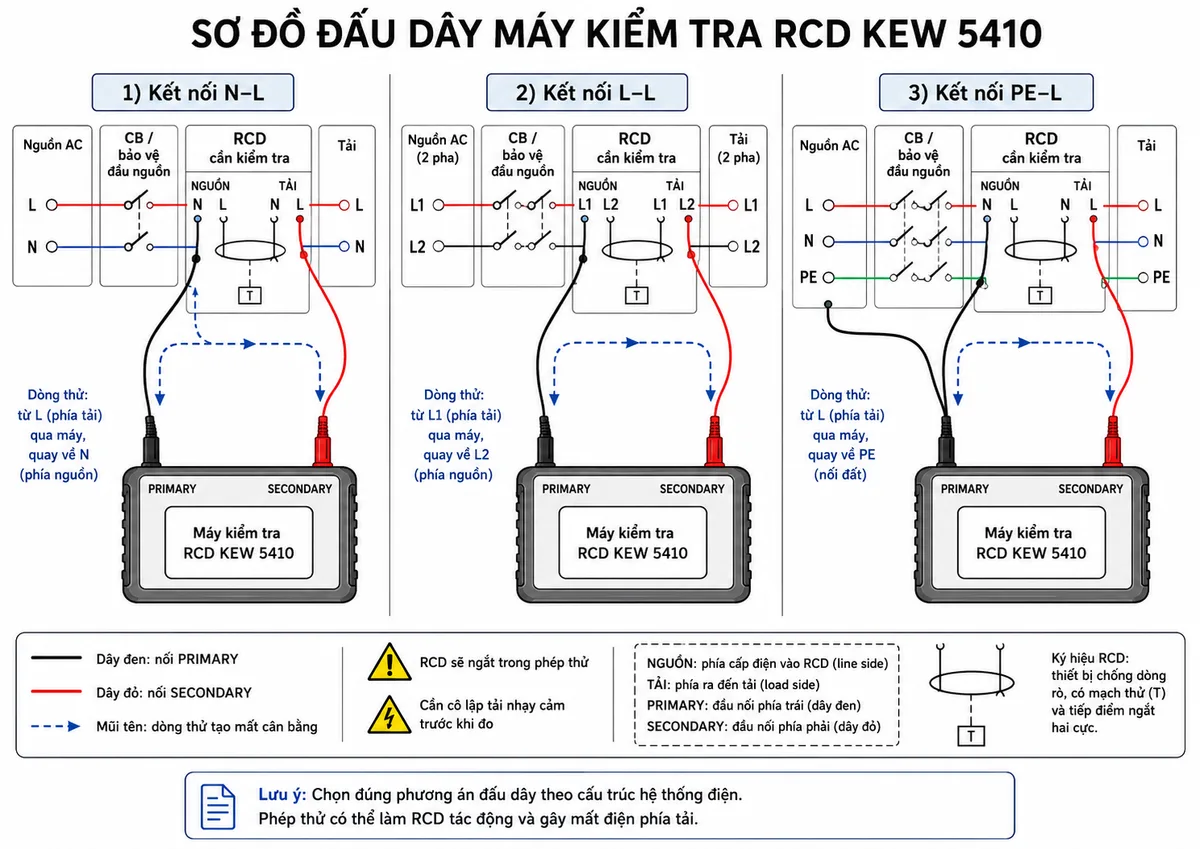

Sơ đồ đấu dây và kết nối KEW 5410

KEW 5410 sử dụng hai đầu kết nối PRIMARY và SECONDARY. Theo hướng dẫn của nhà sản xuất, dây màu đen được nối về phía nguồn hoặc điểm tham chiếu PRIMARY, còn dây màu đỏ được nối với dây pha phía tải của RCD tại đầu SECONDARY. Tùy cấu trúc hệ thống, máy có thể được kết nối theo kiểu trung tính – pha, pha – pha hoặc tiếp địa – pha.

Đối với phép thử trung tính – pha, đầu PRIMARY được nối với dây N phía nguồn của RCD, trong khi đầu SECONDARY được nối với dây L phía tải. Với phép thử pha – pha, PRIMARY được nối với một pha phía nguồn và SECONDARY được nối với pha khác ở phía tải. Khi thử tiếp địa – pha, PRIMARY được nối với PE và SECONDARY nối với pha phía tải của RCD.

Do phép thử có thể làm RCD mở tiếp điểm, người vận hành cần thông báo cho người sử dụng, tách các tải nhạy cảm và bảo đảm việc mất điện đột ngột không gây nguy hiểm cho thiết bị hoặc quy trình đang vận hành.

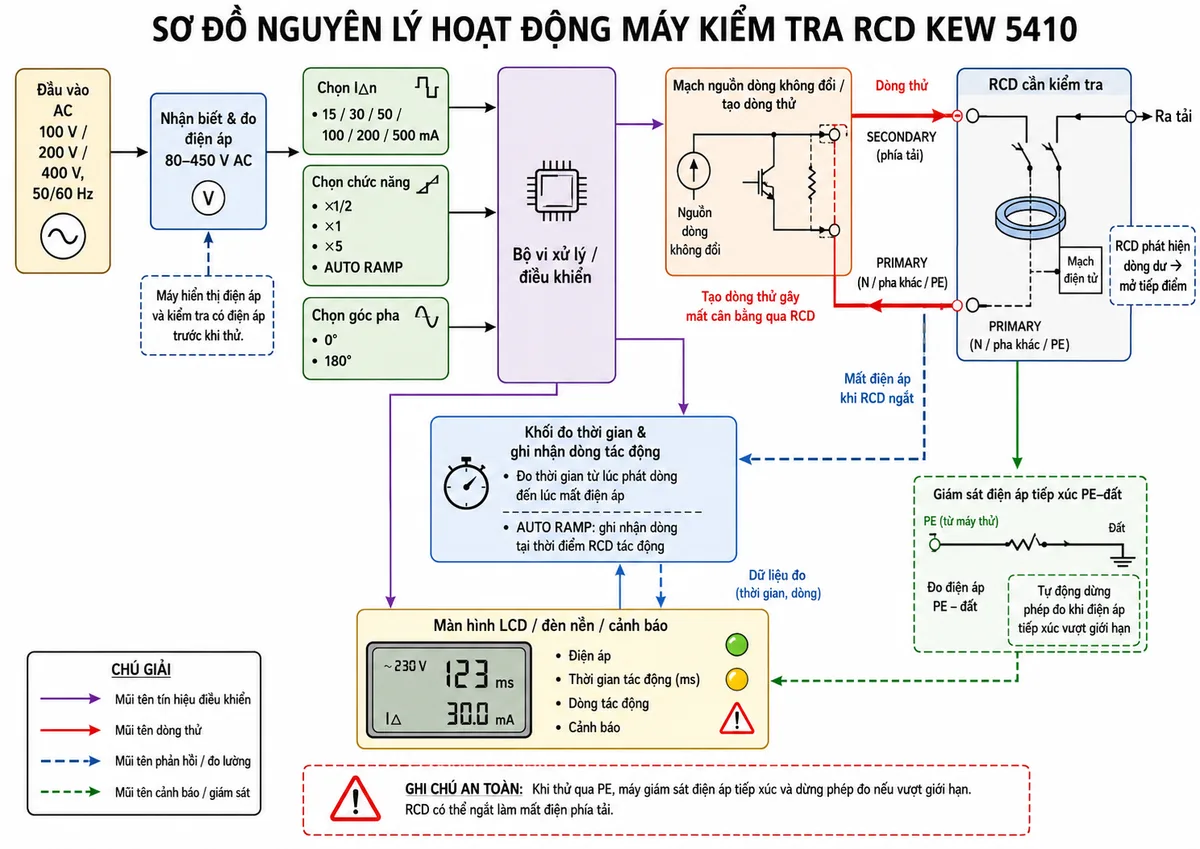

Nguyên lý đo thời gian tác động

Trước khi phát dòng thử, máy nhận biết điện áp tại điểm kết nối và hiển thị giá trị điện áp trên LCD. Người vận hành chọn dòng rò định mức IΔn, chế độ ×1/2, ×1 hoặc ×5 và cực tính 0° hay 180°. Mạch tạo dòng không đổi bên trong thiết bị sau đó phát một dòng thử có giá trị xác định qua đường kết nối đã chọn.

Dòng thử đi qua một đường dẫn nằm ngoài tổng dòng cân bằng qua RCD, tạo ra sự chênh lệch giữa dòng đi và dòng về. RCD nhận biết mất cân bằng này và mở tiếp điểm. Bộ xử lý của KEW 5410 tính khoảng thời gian từ khi bắt đầu phát dòng thử đến khi điện áp biến mất do RCD ngắt, sau đó hiển thị thời gian tác động tính bằng mili giây.

Ở dải ×1/2, máy tạo dòng thử bằng một nửa IΔn để xác nhận RCD không tác động ngoài ý muốn. Ở dải ×1, dòng thử bằng IΔn được sử dụng để đo thời gian ngắt định mức. Dải ×5 phát dòng cao hơn nhằm kiểm tra khả năng ngắt nhanh của RCD; dải này chỉ cho phép lựa chọn IΔn 15, 30, 50 hoặc 100 mA.

Nguyên lý xác định dòng tác động bằng AUTO RAMP

Trong chế độ AUTO RAMP, máy bắt đầu từ 40% dòng IΔn đã chọn và tự động tăng dòng theo từng bước 5%. Mỗi mức dòng được duy trì trong khoảng thời gian xác định. Khi RCD mở tiếp điểm, thiết bị ghi lại và hiển thị giá trị dòng tại thời điểm tác động.

Chức năng này giúp kỹ thuật viên đánh giá ngưỡng nhạy thực tế của RCD thay vì chỉ xác nhận thiết bị có nhảy tại dòng định mức hay không. Theo hướng dẫn của nhà sản xuất, phép thử AUTO RAMP phù hợp với RCD loại G không có trễ thời gian và không dùng để đánh giá RCD loại S có trễ.

Giám sát điện áp tiếp xúc và xử lý kết quả

Khi dòng thử được đưa qua dây PE, một khối giám sát riêng theo dõi điện áp tiếp xúc của điện cực nối đất hoặc dây bảo vệ. Nếu điện áp tăng đến mức không an toàn, bộ xử lý dừng mạch phát dòng và hiển thị cảnh báo. Nếu RCD không tác động trong thời gian thử, màn hình hiển thị trạng thái quá giới hạn thay vì một giá trị thời gian hoặc dòng tác động hợp lệ.

Ứng dụng thực tế

• Nghiệm thu hoạt động của RCD và ELCB sau khi lắp đặt trong tủ điện.
• Kiểm tra định kỳ hệ thống điện tại nhà máy, tòa nhà, trung tâm thương mại, khách sạn và công trình dân dụng.
• Xác định thời gian ngắt của RCD tại dòng định mức và tại dòng thử gấp năm lần.
• Đo ngưỡng dòng tác động thực tế để phát hiện RCD quá nhạy, tác động chậm hoặc không tác động.
• Kiểm tra RCD trên mạng điện một pha, mạng pha – pha và hệ thống sử dụng dây bảo vệ PE.
• Hỗ trợ bảo trì phòng ngừa, xử lý sự cố nhảy RCD bất thường và lập hồ sơ kiểm tra an toàn điện.

Lưu ý khi sử dụng

• Chỉ người có chuyên môn về điện và hiểu rõ hệ thống đang kiểm tra mới được thực hiện phép đo.
• Bật máy và chọn đúng chức năng trước khi kết nối vào mạch điện đang mang điện.
• Không vượt quá điện áp đầu vào tối đa hoặc cấp đo lường quy định của thiết bị.
• Giữ ngón tay phía sau vành chắn bảo vệ của que đo trong suốt quá trình thao tác.
• Chọn IΔn trên máy trùng với dòng rò định mức ghi trên RCD cần kiểm tra.
• Kiểm tra cả cực tính 0° và 180° khi quy trình nghiệm thu yêu cầu đánh giá đầy đủ thời gian tác động.
• Ngắt hoặc cô lập thiết bị điện tử nhạy cảm vì RCD sẽ làm mất điện trong phép thử ×1, ×5 hoặc AUTO RAMP.
• Khôi phục RCD về trạng thái đóng và kiểm tra lại nguồn cấp sau khi hoàn tất phép đo.

4. Cam kết và nơi mua máy KYORITSU KEW 5410

Để lựa chọn đúng máy kiểm tra RCD chính hãng, khách hàng cần đối chiếu model, phụ kiện đi kèm, phạm vi dòng IΔn và cấu trúc mạng điện dự kiến kiểm tra. Việc sử dụng đúng thiết bị giúp kết quả đo có giá trị hơn trong nghiệm thu, bảo trì và đánh giá an toàn hệ thống điện.

Khách hàng có nhu cầu mua KYORITSU KEW 5410 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn cấu hình, kiểm tra khả năng đáp ứng ứng dụng, nhận báo giá và hỗ trợ lựa chọn phụ kiện phù hợp.

5. Câu hỏi thường gặp (FAQ)

KYORITSU KEW 5410 dùng để đo dòng rò trực tiếp hay kiểm tra RCD?

KEW 5410 là máy kiểm tra RCD/ELCB. Thiết bị tạo dòng thử có kiểm soát để đo thời gian ngắt và dòng tác động của RCD; máy không thay thế ampe kìm dùng để đo liên tục dòng rò thực tế trên dây dẫn.

KEW 5410 có kiểm tra được RCD 30 mA không?

Có. Dòng IΔn 30 mA được hỗ trợ ở các chế độ ×1/2, ×1, ×5 và AUTO RAMP. Đây cũng là giá trị mặc định khi bật máy.

Chế độ ×1/2, ×1 và ×5 khác nhau như thế nào?

Chế độ ×1/2 dùng dòng bằng một nửa IΔn để xác nhận RCD không được tác động. Chế độ ×1 dùng dòng bằng IΔn để đo thời gian ngắt tại dòng định mức. Chế độ ×5 dùng dòng gấp năm lần IΔn để đánh giá khả năng ngắt nhanh của RCD.

AUTO RAMP trên KEW 5410 có chức năng gì?

AUTO RAMP tự động tăng dòng thử từ 40% đến 110% IΔn theo bước 5%. Khi RCD tác động, máy hiển thị dòng điện tại thời điểm ngắt, giúp xác định độ nhạy thực tế của thiết bị bảo vệ.

KEW 5410 có dùng AUTO RAMP để thử RCD loại S không?

Không nên. Theo tài liệu hướng dẫn của Kyoritsu, AUTO RAMP được thiết kế cho RCD loại G không có trễ thời gian; chế độ này không áp dụng cho RCD loại S có đặc tính tác động trễ.

Máy có kiểm tra được mạch không có dây trung tính không?

Có thể thực hiện phép thử theo kết nối pha – pha hoặc tiếp địa – pha khi cấu trúc hệ thống và điện áp nằm trong phạm vi cho phép. Người vận hành phải đấu đúng đầu PRIMARY, SECONDARY và tuân thủ sơ đồ trong tài liệu hướng dẫn.

Vì sao phải thử RCD tại cả góc pha 0° và 180°?

Thời gian tác động của RCD có thể thay đổi tùy điểm bắt đầu của dòng thử trên dạng sóng AC. Kiểm tra ở cả 0° và 180° giúp đánh giá phản ứng của RCD trong hai điều kiện cực tính khác nhau và lựa chọn kết quả bất lợi hơn để đối chiếu.

KEW 5410 có bảo vệ khi dây tiếp địa bị lỗi không?

Máy có chức năng tự động phát hiện điện áp tiếp xúc tại điện cực nối đất hoặc dây bảo vệ trong phép thử sử dụng EARTH. Khi điện áp vượt giới hạn an toàn, phép đo được dừng và màn hình đưa ra cảnh báo.

Có cần tách tải trước khi kiểm tra RCD không?

Nên cô lập các tải nhạy cảm và thông báo trước cho người sử dụng vì các phép thử tác động sẽ làm RCD mở tiếp điểm, gây mất điện phía sau thiết bị bảo vệ. Đây là bước đặc biệt quan trọng đối với máy tính, hệ thống điều khiển, thiết bị y tế hoặc dây chuyền đang vận hành.
