Máy đo khí thải testo 330-1 LL (0632 3306 70)

Máy đo khí thải testo 330-1 LL (0632 3306 70) – phân tích O2, CO bù H2 chuyên nghiệp

Máy đo khí thải testo 330-1 LL (0632 3306 70) là thiết bị phân tích khí thải cầm tay thuộc dòng testo 330-LL, được thiết kế cho công việc kiểm tra, bảo trì và đánh giá hệ thống đốt, lò hơi và hệ thống gia nhiệt. Cấu hình mã 0632 3306 70 được trang bị cảm biến O2 LongLife, cảm biến CO bù H2, kết nối Bluetooth, pin sạc và màn hình đồ họa màu.

Testo là thương hiệu thiết bị đo có nguồn gốc từ Đức, được thành lập năm 1957 tại vùng Black Forest. Hãng phát triển các giải pháp đo lường cho HVAC, hệ thống nhiệt, công nghiệp, thực phẩm, môi trường và nhiều lĩnh vực kỹ thuật khác. Dòng testo 330-LL hướng đến kỹ thuật viên cần một thiết bị phân tích khí thải có độ ổn định cao, khả năng lưu trữ dữ liệu lớn và cảm biến tuổi thọ dài.

Chữ “LL” trong tên thiết bị thể hiện “LongLife”. Theo tài liệu của hãng, cảm biến thuộc dòng testo 330-LL có tuổi thọ thiết kế có thể lên tới 6 năm trong điều kiện sử dụng phù hợp, góp phần giảm số lần thay cảm biến trong vòng đời làm việc của máy.

Ưu điểm và tính năng nổi bật của testo 330-1 LL

Cảm biến LongLife và đo CO bù H2

testo 330-1 LL sử dụng cảm biến O2 và cảm biến CO có tuổi thọ cao. Phiên bản 0632 3306 70 được cấu hình với CO H2-compensated 0–8.000 ppm, giúp giảm ảnh hưởng của hydro đến phép đo CO trong khí thải và phù hợp với các công việc kiểm tra quá trình cháy chuyên nghiệp.

Hiển thị đồ họa và giám sát tình trạng cảm biến

Máy có màn hình đồ họa màu độ phân giải 240 x 320 pixel, cho phép hiển thị giá trị đo, đồ thị và ma trận khí thải rõ ràng. Hệ thống giám sát cảm biến tích hợp sử dụng chỉ báo trạng thái để hỗ trợ người vận hành nhận biết tình trạng của các cell đo trong quá trình sử dụng.

Lưu dữ liệu và truyền kết quả đo

Bộ nhớ của thiết bị có thể lưu tới 500.000 giá trị đo. Chức năng logger hỗ trợ ghi lại diễn biến phép đo dài hạn, trong khi Bluetooth của cấu hình 0632 3306 70 cho phép truyền dữ liệu không dây tới thiết bị tương thích như máy in Testo. Máy cũng có giao diện USB để kết nối với máy tính phục vụ xử lý và quản lý dữ liệu khi sử dụng phần mềm phù hợp.

Đầu dò mô-đun và khả năng mở rộng phép đo

testo 330-1 LL tương thích với nhiều đầu dò khí thải mô-đun của Testo. Điển hình là đầu dò 180 mm, đường kính 8 mm có thermocouple NiCr-Ni, đường ống lấy mẫu và bộ lọc hạt. Người dùng có thể lựa chọn chiều dài đầu dò hoặc các đầu dò bổ sung tùy vị trí và yêu cầu đo thực tế.

Ngoài phân tích khí thải, thiết bị còn hỗ trợ các phép đo và menu phục vụ kiểm tra hệ thống nhiệt như đo áp suất, độ hút ống khói, kiểm tra đường ống khí và các ứng dụng nhiên liệu rắn khi sử dụng đúng đầu dò, bộ phụ kiện và cấu hình cần thiết.

Một số thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải đo O2	0 đến 21 Vol.%
Độ chính xác O2	±0,2 Vol.%
Độ phân giải O2	0,1 Vol.%
Thời gian đáp ứng O2 t90	< 20 giây
Dải đo CO bù H2	0 đến 8.000 ppm
Độ phân giải CO bù H2	1 ppm
Thời gian đáp ứng CO t90	< 60 giây
Dải đo áp suất	0 đến 300 hPa
Dải đo độ hút	-9,99 đến +40 hPa
Nguồn cấp	Pin sạc 3,7 V / 2,6 Ah hoặc bộ nguồn 6 V / 1,2 A
Bộ nhớ	Tối đa 500.000 giá trị đo
Màn hình	Đồ họa màu 240 x 320 pixel
Nhiệt độ vận hành	-5 đến +45 °C
Kích thước	270 x 90 x 65 mm
Cấp bảo vệ	IP40

Chức năng, kết nối và nguyên lý hoạt động của testo 330-1 LL

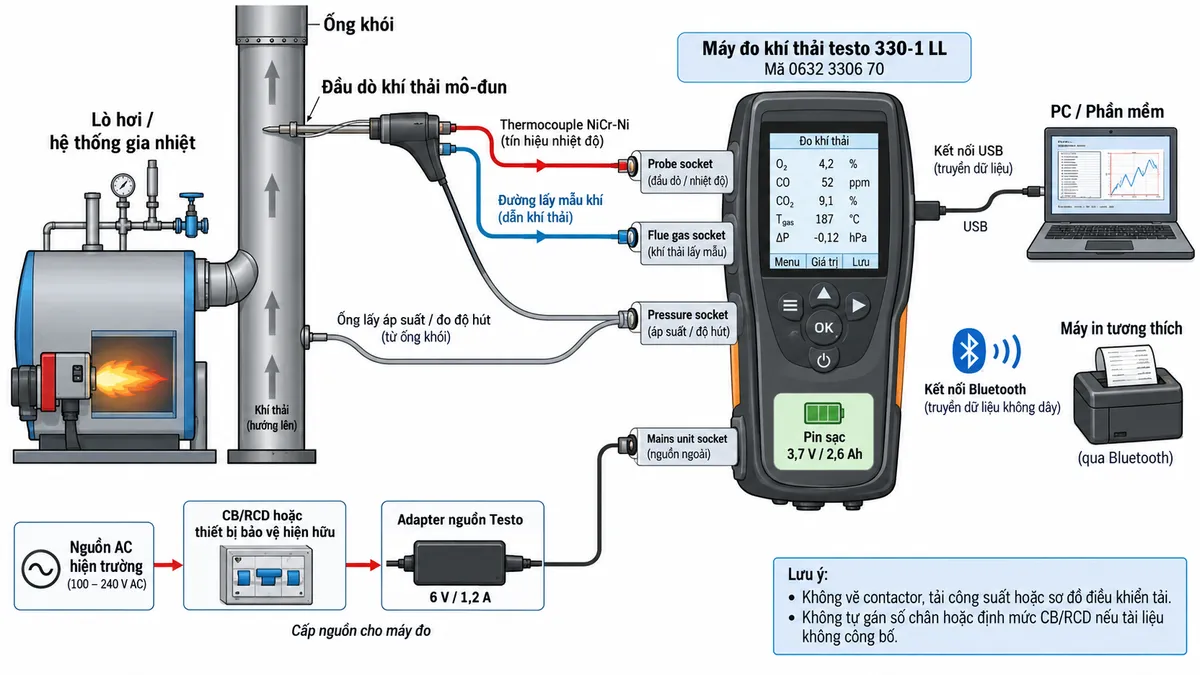

Sơ đồ kết nối thiết bị và đầu dò

Trên thân máy có các kết nối chức năng gồm cổng đầu dò, cổng khí thải, cổng bộ nguồn và cổng áp suất. Đầu dò khí thải đưa đồng thời tín hiệu nhiệt độ và mẫu khí về thiết bị; đường áp suất được kết nối riêng khi thực hiện phép đo áp suất hoặc độ hút. Máy là thiết bị đo, không có đầu ra điều khiển tải công suất như bộ điều khiển nhiệt độ hay PLC.

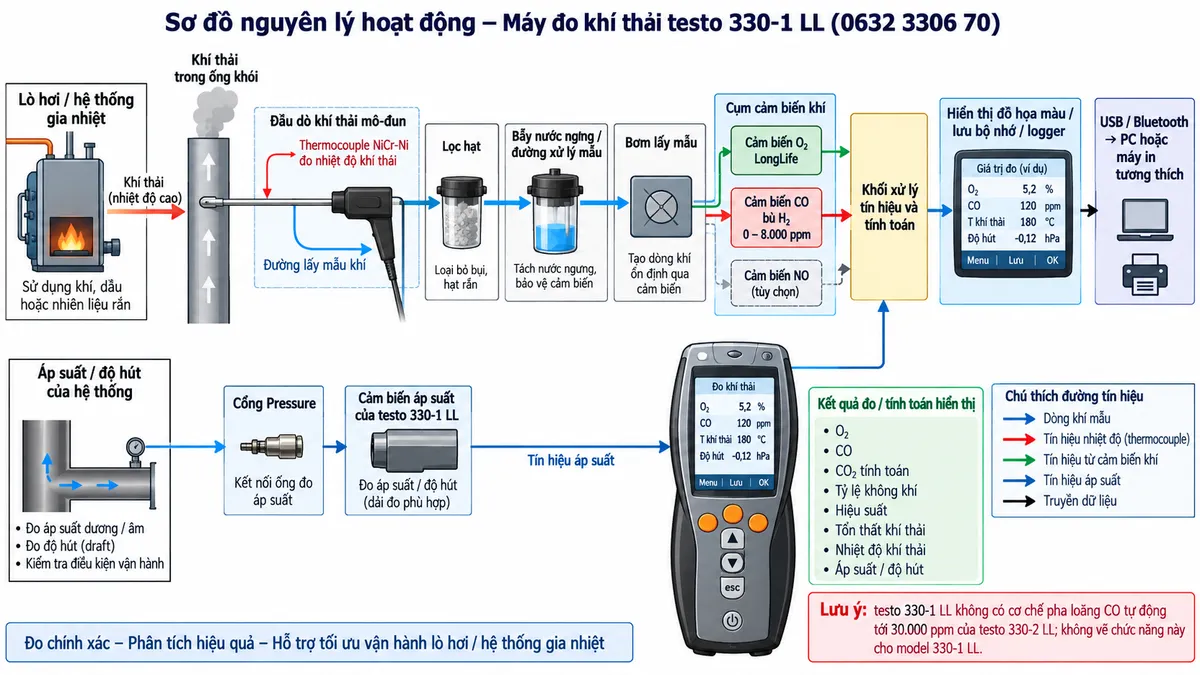

Nguyên lý lấy mẫu và phân tích khí thải

Khi đo, đầu dò được đưa vào dòng khí thải tại vị trí phù hợp trong ống khói. Bơm lấy mẫu bên trong máy hút khí qua đầu dò và đường ống lấy mẫu. Bộ lọc hạt giúp hạn chế bụi đi vào hệ thống, còn bộ bẫy nước ngưng hỗ trợ tách nước trước khi mẫu khí đến các cell đo.

Khí mẫu sau xử lý được đưa tới cảm biến O2 LongLife và cảm biến CO bù H2. Tín hiệu từ cảm biến được bộ điện tử của máy xử lý để tạo các giá trị đo và các thông số tính toán liên quan đến quá trình cháy. Tùy chế độ đo, thiết bị có thể hiển thị O2, CO, CO2 tính toán từ O2, tỷ lệ không khí, tổn thất khí thải, hiệu suất và các đại lượng liên quan khác.

Thermocouple trong đầu dò đo nhiệt độ khí thải song song với quá trình lấy mẫu. Các cổng áp suất của máy phục vụ đo độ hút hoặc áp suất khi thực hiện các bài kiểm tra tương ứng. Kết quả được hiển thị trên màn hình, lưu trong bộ nhớ và có thể truyền ra thiết bị ngoại vi.

Cần phân biệt testo 330-1 LL với testo 330-2 LL: testo 330-1 LL không sử dụng chức năng pha loãng CO tự động để mở rộng tới 30.000 ppm. Chức năng pha loãng CO từ vùng 8.000 ppm lên ít nhất 30.000 ppm được Testo công bố cho phiên bản testo 330-2 LL.

Ứng dụng thực tế

• Kiểm tra và hiệu chỉnh quá trình cháy của lò hơi, burner và thiết bị gia nhiệt.
• Đo O2 và CO trong khí thải để đánh giá tình trạng vận hành của hệ thống đốt.
• Đánh giá hiệu suất cháy và tổn thất năng lượng qua khí thải.
• Kiểm tra áp suất, độ hút ống khói và các thông số liên quan trong công tác bảo trì HVAC.
• Hỗ trợ kiểm tra hệ thống sử dụng nhiên liệu khí, dầu hoặc nhiên liệu rắn với phụ kiện thích hợp.
• Ghi dữ liệu phục vụ bảo trì định kỳ, nghiệm thu, phân tích sự cố và lập hồ sơ đo.

Cam kết và nơi mua máy đo khí thải testo 330-1 LL chính hãng

Khi lựa chọn máy đo khí thải testo 330-1 LL mã 0632 3306 70, người mua nên kiểm tra đúng mã đặt hàng, cấu hình cảm biến, giao tiếp và các đầu dò/phụ kiện cần thiết cho ứng dụng thực tế. Đặc biệt, đầu dò khí thải, bộ nguồn, máy in hoặc các bộ phụ kiện đo chuyên dụng có thể phụ thuộc cấu hình đặt hàng và không nên mặc định là thành phần đi kèm nếu chưa được xác nhận.

Để được tư vấn lựa chọn cấu hình và mua sản phẩm Testo chính hãng phù hợp với nhu cầu phân tích khí thải, khách hàng có thể liên hệ thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu mã hàng, lựa chọn đầu dò và phụ kiện theo từng hệ thống lò hơi, burner hoặc thiết bị gia nhiệt.

Câu hỏi thường gặp (FAQ)

testo 330-1 LL 0632 3306 70 đo được những thông số nào?

testo 330-1 LL được cấu hình để đo trực tiếp O2, CO bù H2, nhiệt độ và các đại lượng áp suất phù hợp; đồng thời máy có thể tính toán các thông số quá trình cháy như CO2, tỷ lệ không khí, hiệu suất và tổn thất khí thải tùy chế độ đo và nhiên liệu được chọn.

Dải đo CO của phiên bản 0632 3306 70 là bao nhiêu?

Với cảm biến CO bù H2 của cấu hình này, dải đo được công bố là 0 đến 8.000 ppm, độ phân giải 1 ppm và thời gian đáp ứng t90 nhỏ hơn 60 giây.

testo 330-1 LL có đo CO tới 30.000 ppm không?

Không phải theo cấu hình tiêu chuẩn của model này. Chức năng pha loãng CO tự động đến ít nhất 30.000 ppm được Testo công bố cho testo 330-2 LL, không phải testo 330-1 LL. Vì vậy không nên nhầm hai phiên bản khi lựa chọn máy cho môi trường có nồng độ CO rất cao.

Máy có kết nối Bluetooth không?

Có. Mã đặt hàng 0632 3306 70 được Testo công bố với giao tiếp Bluetooth, hỗ trợ truyền dữ liệu không dây tới thiết bị tương thích như máy in Testo. Thiết bị cũng có giao diện USB phục vụ kết nối máy tính.

Đầu dò khí thải có phải là một phần cố định của máy không?

Không. Dòng testo 330-LL sử dụng đầu dò khí thải mô-đun, cho phép lựa chọn đầu dò theo chiều dài, đường kính và nhiệt độ ứng dụng. Vì vậy cần đối chiếu cấu hình đặt hàng để xác định đầu dò và phụ kiện nào thực sự được cung cấp cùng máy.

Cảm biến của testo 330-1 LL có thể thay thế không?

Có. Thiết kế của dòng testo 330-LL cho phép người dùng thay các cell cảm biến phù hợp. Hãng công bố cảm biến LongLife của dòng này có tuổi thọ có thể lên tới 6 năm trong điều kiện sử dụng phù hợp, giúp giảm nhu cầu thay cảm biến trong quá trình khai thác.

Máy phù hợp với những công việc nào?

Máy phân tích khí thải này phù hợp cho kỹ thuật viên HVAC, bảo trì burner và lò hơi, đơn vị dịch vụ hệ thống nhiệt, công tác kiểm tra quá trình cháy, đánh giá hiệu suất và ghi nhận dữ liệu khí thải trong các ứng dụng tương thích.
