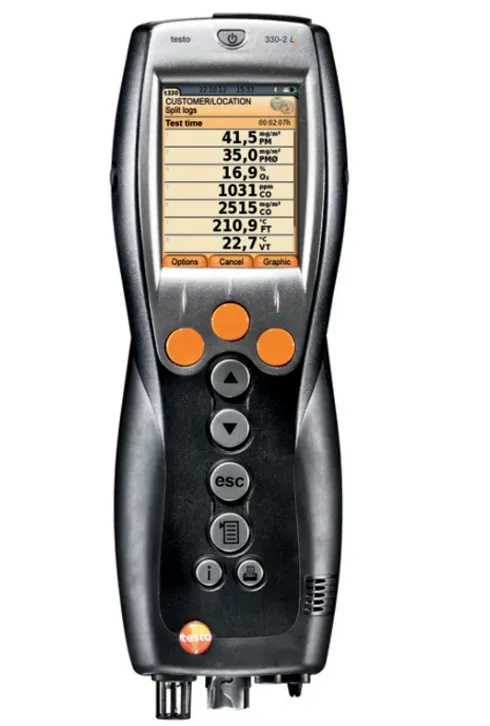

Máy đo khí thải testo 330-2 LL (0563 3372 74)

Máy đo khí thải testo 330-2 LL (0563 3372 74) – bộ Professional LongLife cho kỹ thuật hệ thống nhiệt

Máy đo khí thải testo 330-2 LL (0563 3372 74) là bộ Professional LongLife được thiết kế cho kỹ thuật viên và chuyên gia bảo trì hệ thống gia nhiệt sử dụng dầu, khí hoặc nhiên liệu rắn. Thiết bị thực hiện phân tích khí thải, đo nhiệt độ, draught và áp suất, đồng thời tính toán các đại lượng quan trọng của quá trình cháy như CO2, hiệu suất và tổn thất khí thải.

Testo là thương hiệu thiết bị đo của Đức, phát triển các giải pháp đo lường chuyên nghiệp cho HVAC, năng lượng, công nghiệp và môi trường. Dòng testo 330-LL tập trung vào cảm biến tuổi thọ cao, khả năng tự chẩn đoán, vận hành thuận tiện tại hiện trường và hỗ trợ nhiều nhiệm vụ kiểm tra hệ thống nhiệt bằng một thiết bị.

Mã 0563 3372 74 là một bộ hoàn chỉnh gồm máy testo 330-2 LL với cảm biến O2 và CO bù H2, bộ nguồn, đầu dò khí thải mô-đun dài 180 mm, đầu dò nhiệt độ không khí cháy dài 190 mm, máy in kết nối hồng ngoại và vali bảo vệ dành cho máy, đầu dò cùng phụ kiện.

Ưu điểm và tính năng nổi bật của testo 330-2 LL

testo 330-2 LL Professional LongLife nổi bật nhờ cảm biến khí tuổi thọ cao, khả năng pha loãng CO tự động và kết nối đầu dò single-hose giúp đơn giản hóa công việc đo tại lò hơi hoặc burner.

• Cảm biến O2 và CO LongLife được thiết kế cho thời gian sử dụng dài và có thể được người dùng thay thế khi cần bảo trì.
• Cảm biến CO bù H2 giúp giảm ảnh hưởng của hydro lên kết quả đo carbon monoxide.
• Van khí sạch bảo vệ cảm biến CO và thực hiện pha loãng tự động khi CO tăng cao.
• Dải đo CO có thể mở rộng tới 30.000 ppm nhờ cơ chế pha loãng khí sạch.
• Pha loãng tự động bắt đầu khi CO đi vào vùng khoảng 8.000 ppm.
• Ba vị trí cảm biến gồm O2 tích hợp, vị trí cảm biến CO cấu hình và vị trí cảm biến NO tùy chọn.
• Kết nối single-hose gom đường khí mẫu, draught và tín hiệu nhiệt độ của đầu dò vào một đầu nối.
• Cho phép đo draught song song với phép đo khí thải.
• Zero khí và draught tích hợp giúp giảm nhu cầu tháo đầu dò khỏi ống khói trong quá trình zero.
• Bẫy nước ngưng tích hợp dễ tháo xả và bảo dưỡng.
• Màn hình đồ họa màu độ phân giải cao hỗ trợ quan sát giá trị đo và diễn biến phép đo.
• Bộ nhớ lớn hỗ trợ lưu kết quả theo khách hàng và thứ tự thời gian.
• Thiết bị được TÜV thử nghiệm theo EN 50379 phần 1 đến 3 và các yêu cầu liên quan của BImSchV.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải đo O2	0 đến 21 % thể tích
Độ chính xác O2	±0,2 % thể tích
Độ phân giải O2	0,1 % thể tích
Dải đo CO bù H2	0 đến 8.000 ppm
Dải CO khi pha loãng tự động	Tới 30.000 ppm
Dải đo NO với cảm biến tùy chọn	0 đến 3.000 ppm
Dải đo draught	-9,99 đến +40 hPa
Dải đo chênh áp piezoresistive	±10.000 Pa
Dải đo nhiệt độ của thiết bị	-40 đến +1.200 °C, tùy đầu dò
Màn hình	Đồ họa màu, 240 × 320 pixel
Nguồn cấp	Pin sạc 3,7 V / 2,6 Ah hoặc bộ nguồn 6 V / 1,2 A
Bộ nhớ	Tối đa 500.000 giá trị đo
Nhiệt độ vận hành	-5 đến +45 °C
Trọng lượng máy	600 g, không tính pin sạc
Kích thước máy	270 × 90 × 65 mm

Thành phần của bộ 0563 3372 74

Thành phần	Đặc điểm
Máy phân tích khí thải	testo 330-2 LL, O2/CO với CO bù H2, pin sạc và biên bản kiểm tra
Bộ nguồn	Dùng vận hành nguồn ngoài và sạc pin
Đầu dò khí thải mô-đun	Chiều dài 180 mm, đường kính 8 mm
Đầu dò nhiệt độ không khí cháy	Chiều dài 190 mm
Máy in	Kết nối hồng ngoại để in dữ liệu tại hiện trường
Vali	Vali cao 130 mm cho máy, đầu dò và phụ kiện

Chức năng, nguyên lý hoạt động và ứng dụng của testo 330-2 LL

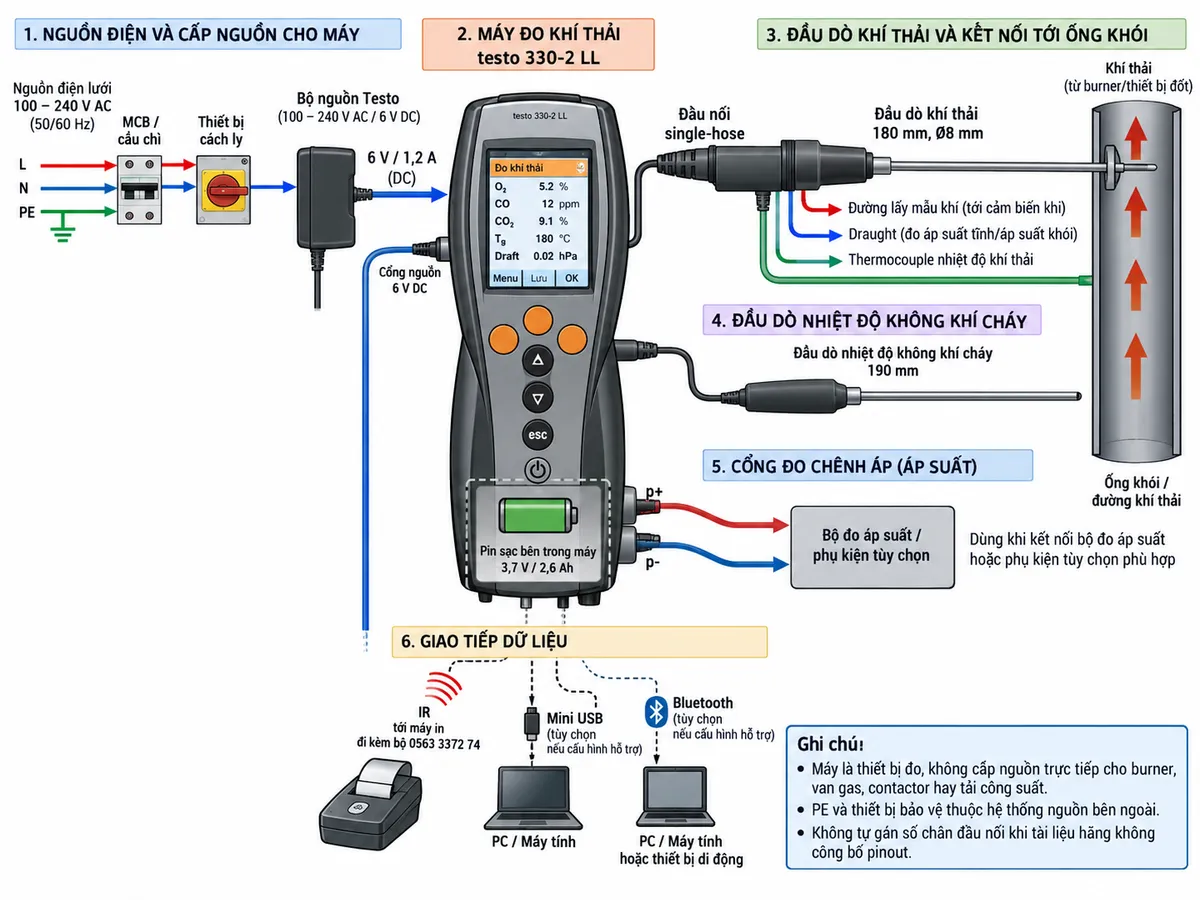

Kết nối máy với đầu dò và nguồn cấp

Máy phân tích khí thải testo 330-2 LL sử dụng đầu dò khí thải mô-đun dài 180 mm, đường kính 8 mm đặt trong ống khói hoặc đường khí thải. Đầu nối single-hose truyền đồng thời mẫu khí, tín hiệu draught và tín hiệu nhiệt độ từ thermocouple tích hợp về máy.

Đầu dò nhiệt độ không khí cháy dài 190 mm cung cấp nhiệt độ tham chiếu cho các phép tính liên quan đến hiệu suất và tổn thất khí thải. Máy hoạt động bằng pin sạc hoặc bộ nguồn ngoài 6 V / 1,2 A.

testo 330-2 LL là thiết bị đo, không phải bộ điều khiển công suất. Các cổng đầu dò, áp suất hoặc dữ liệu không được sử dụng để cấp nguồn trực tiếp cho burner, van gas, contactor, quạt hoặc tải gia nhiệt.

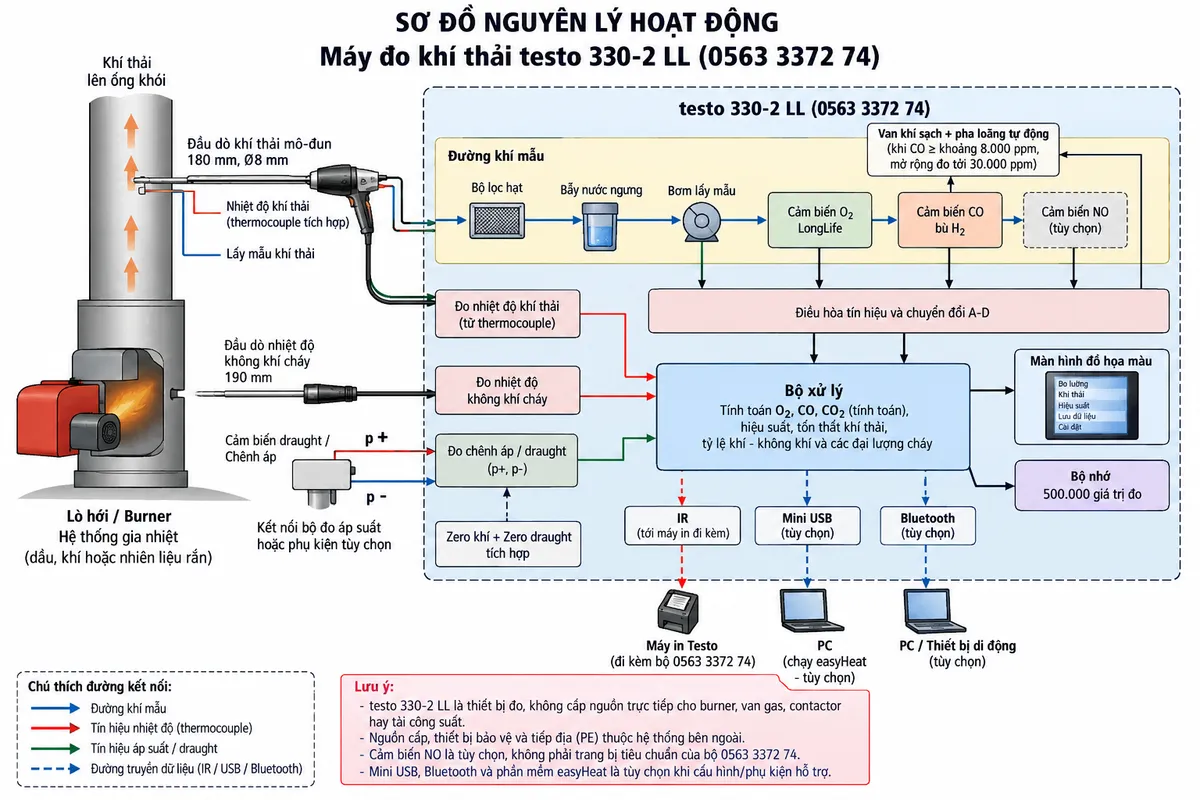

Nguyên lý lấy mẫu và đo khí thải

Khi phép đo bắt đầu, bơm lấy mẫu khí hút khí thải từ ống khói qua đầu dò. Mẫu khí đi qua bộ lọc và bẫy nước ngưng trước khi tới các cảm biến, giúp giảm ảnh hưởng của bụi và nước đối với đường đo.

Cảm biến O2 đo hàm lượng oxy dư của sản phẩm cháy. Cảm biến CO bù H2 đo carbon monoxide và hạn chế ảnh hưởng chéo do hydro. Khi lắp cảm biến NO tùy chọn, thiết bị có thể mở rộng sang nhiệm vụ đo NO phù hợp.

Pha loãng CO tự động khi nồng độ cao

Một tính năng quan trọng của testo 330-2 LL là van khí sạch và cơ chế pha loãng tự động. Khi CO tăng tới vùng khoảng 8.000 ppm, hệ thống đưa không khí sạch vào đường đo để giảm nồng độ khí tới cảm biến CO.

Nhờ pha loãng, phạm vi đo CO bù H2 được mở rộng tới 30.000 ppm. Cơ chế này vừa hỗ trợ tiếp tục đo trong quá trình burner đang điều chỉnh, vừa giảm tải cho cell CO khi xuất hiện nồng độ cao.

Xử lý tín hiệu và tính toán quá trình cháy

Các tín hiệu O2, CO, nhiệt độ khí thải, nhiệt độ không khí cháy và draught được chuyển đổi và xử lý trong máy. Dựa trên các giá trị đo cùng thông tin nhiên liệu, bộ xử lý tính toán CO2, hiệu suất cháy, tổn thất khí thải và tỷ lệ khí – không khí cùng những đại lượng liên quan phục vụ đánh giá hệ thống.

Zero khí và zero draught tích hợp

Chức năng zero tích hợp cho phép đầu dò tiếp tục nằm trong ống khói trong quá trình zero theo trình tự vận hành của thiết bị. Điều này giúp giảm thời gian phải tháo đầu dò, làm sạch và lắp trở lại giữa các chu kỳ đo.

Đo khí thải lò hơi và burner

Đo khí thải hệ thống gia nhiệt là ứng dụng trọng tâm của testo 330-2 LL. Thiết bị phù hợp cho lò hơi và burner sử dụng khí, dầu hoặc nhiên liệu rắn, hỗ trợ kiểm tra O2, CO, nhiệt độ khí thải và các đại lượng tính toán để đánh giá trạng thái cháy.

Đo draught song song với khí thải

Thiết bị cho phép đo draught đồng thời với phân tích khí thải. Kỹ thuật viên có thể kiểm tra điều kiện hút của ống khói trong cùng chu kỳ đo mà không phải chuyển sang thiết bị riêng.

Đo áp suất và kiểm tra hệ thống gas với phụ kiện tùy chọn

Khi sử dụng bộ kết nối áp suất phù hợp, testo 330-2 LL có thể đo dòng gas và áp suất tĩnh, hỗ trợ kiểm tra áp suất hệ thống. Các phụ kiện bổ sung còn cho phép thực hiện phép đo 4 Pa hoặc kiểm tra độ kín đường gas theo phương pháp tương ứng.

Đo nhiệt độ chênh lệch và phát hiện rò rỉ gas

Với đầu dò tùy chọn, hệ thống có thể thực hiện đo nhiệt độ chênh lệch giữa đường cấp và đường hồi hoặc phát hiện rò rỉ khí cháy. Đây là các chức năng mở rộng, không phải toàn bộ đều nằm sẵn trong bộ tiêu chuẩn 0563 3372 74.

Ghi dữ liệu và in kết quả tại hiện trường

Bộ nhớ của máy hỗ trợ lưu tới 500.000 giá trị đo theo khách hàng và trình tự thời gian. Máy in đi kèm kết nối với thiết bị bằng giao tiếp hồng ngoại, cho phép in kết quả trực tiếp tại điểm bảo trì mà không cần máy tính.

Cam kết và nơi mua máy đo khí thải testo 330-2 LL chính hãng

Khi lựa chọn testo 330-2 LL 0563 3372 74 chính hãng, cần phân biệt đúng cấu hình Professional LongLife với các bộ 0563 3372 70, 0563 3372 71 và các mã máy riêng lẻ khác. Bộ 0563 3372 74 có đầu dò khí thải 180 mm, đầu dò nhiệt độ không khí cháy 190 mm, máy in hồng ngoại và vali; cảm biến NO, đầu dò áp suất chính xác, đầu dò rò rỉ gas hoặc các phụ kiện mở rộng khác cần được xác định riêng.

Khách hàng cần mua testo 330-2 LL, đầu dò, cảm biến hoặc phụ kiện tương thích có thể liên hệ thietbicodien để được tư vấn đúng cấu hình và đặt mua sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

testo 330-2 LL 0563 3372 74 gồm những thành phần chính nào?

Bộ 0563 3372 74 gồm máy testo 330-2 LL với O2/CO bù H2, bộ nguồn, đầu dò khí thải mô-đun 180 mm Ø8 mm, đầu dò nhiệt độ không khí cháy 190 mm, máy in kết nối hồng ngoại và vali bảo vệ.

Đầu dò khí thải của bộ 0563 3372 74 dài bao nhiêu?

Đầu dò khí thải mô-đun đi kèm có chiều dài 180 mm và đường kính 8 mm.

testo 330-2 LL có đo CO tới 30.000 ppm không?

Có. Với cảm biến CO bù H2 và pha loãng khí sạch tự động, máy có thể mở rộng phép đo CO tới 30.000 ppm.

Khi nào pha loãng CO tự động hoạt động?

Cơ chế pha loãng bằng không khí sạch được kích hoạt khi CO đi vào vùng nồng độ cao, từ khoảng 8.000 ppm theo cấu hình đo CO bù H2 của thiết bị.

Bộ 0563 3372 74 có cảm biến NO sẵn không?

Không nên mặc định có. testo 330-2 LL có vị trí dành cho cảm biến NO tùy chọn, nhưng cảm biến này không được liệt kê trong phạm vi giao hàng tiêu chuẩn của mã 0563 3372 74.

Máy có thể đo draught cùng lúc với khí thải không?

Có. Hệ thống single-hose cho phép dẫn đường khí mẫu, draught và tín hiệu nhiệt độ qua cùng cụm kết nối, hỗ trợ đo draught song song với khí thải.

Có cần tháo đầu dò khỏi ống khói khi zero máy không?

Không nhất thiết. testo 330-2 LL hỗ trợ zero khí và draught tích hợp, cho phép đầu dò tiếp tục nằm trong đường khói trong quá trình zero phù hợp.

Máy in trong bộ kết nối với testo 330-2 LL như thế nào?

Máy in đi kèm cấu hình 0563 3372 74 sử dụng giao tiếp hồng ngoại để nhận dữ liệu và in kết quả tại hiện trường.

testo 330-2 LL có bộ nhớ dữ liệu không?

Có. Thiết bị có khả năng lưu tối đa 500.000 giá trị đo và tổ chức kết quả theo khách hàng cũng như trình tự thời gian.

testo 330-2 LL 0563 3372 74 phù hợp cho loại nhiên liệu nào?

Bộ Professional LongLife phù hợp cho hệ thống gia nhiệt sử dụng dầu, khí và nhiên liệu rắn, đặc biệt trong commissioning, bảo trì, kiểm tra khí thải và tối ưu quá trình cháy.
