Máy đo khí thải testo 330i (0563 3000 73)

Máy đo khí thải testo 330i 0563 3000 73 – bộ đo hoàn chỉnh cho hệ thống gia nhiệt

Máy đo khí thải testo 330i 0563 3000 73 là bộ thiết bị phân tích khí thải hoàn chỉnh dành cho công tác chạy thử, kiểm tra, nghiệm thu và bảo trì các hệ thống gia nhiệt sử dụng khí, dầu hoặc nhiên liệu rắn. Bộ sản phẩm sử dụng máy phân tích testo 330i với cảm biến O2 LongLife và cảm biến CO bù H2, đồng thời đi kèm đầu dò khí thải dạng mô-đun, đầu dò nhiệt độ không khí cháy, bộ nguồn, giá giữ testoFix và vali chuyên dụng.

Testo là thương hiệu thiết bị đo của Đức, phát triển các giải pháp đo lường cho HVAC, nhiệt, năng lượng, công nghiệp và bảo trì kỹ thuật. Dòng testo 330i kết hợp công nghệ đo đã được ứng dụng trên thế hệ testo 330 LL với phương thức vận hành qua smartphone hoặc tablet, giúp kỹ thuật viên theo dõi kết quả và lập báo cáo trực tiếp tại hiện trường.

Cần phân biệt mã 0563 3000 73 với các mã máy đơn 0632 3000 xx: đây là một bộ heating engineering set. Máy phân tích nằm trong bộ là cấu hình 0632 3000 71 với O2 và CO bù H2; cảm biến NO không phải thành phần tiêu chuẩn của bộ 0563 3000 73.

Ưu điểm và tính năng nổi bật của testo 330i 0563 3000 73

Bộ thiết bị hoàn chỉnh cho hệ thống khí, dầu và nhiên liệu rắn

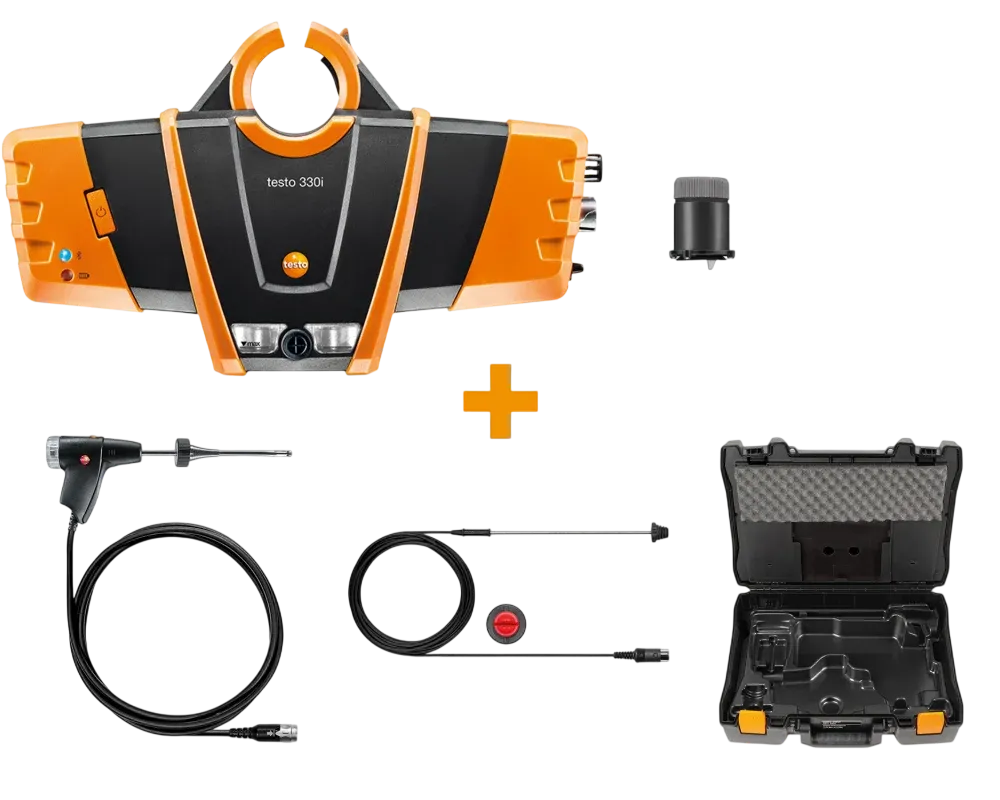

Bộ testo 330i cho hệ thống gia nhiệt được cấu hình để kỹ thuật viên có thể triển khai phép đo thực tế mà không phải lựa chọn riêng từng phụ kiện cơ bản. Bộ sản phẩm gồm máy phân tích, đầu dò khí thải, đầu dò nhiệt độ không khí cháy, giá đỡ testoFix, bộ nguồn và vali bảo vệ.

Cảm biến O2 và CO bù H2 LongLife

Máy phân tích trong bộ được trang bị cảm biến O2 LongLife và CO bù H2. Cơ chế bù H2 giúp giảm ảnh hưởng chéo của hydro lên phép đo CO, phù hợp cho các công việc kiểm tra và nghiệm thu hệ thống gia nhiệt yêu cầu kết quả ổn định.

Pha loãng khí tươi khi nồng độ CO tăng cao

Khi giá trị CO vượt ngưỡng quy định của thiết bị, cơ chế pha loãng bằng không khí sạch giúp mở rộng phạm vi đo CO lên tới 30.000 ppm và đồng thời giảm tải trực tiếp lên cảm biến.

Đầu dò khí thải mô-đun được TÜV thử nghiệm

Bộ sản phẩm đi kèm đầu dò khí thải mô-đun có thân đầu dò dài 180 mm, đường kính 8 mm và khả năng làm việc ở nhiệt độ khí thải tới 500 °C. Thermocouple NiCr-Ni được tích hợp trong trục đầu dò để đo nhiệt độ khí thải.

testoFix giúp giữ đầu dò ổn định

Giá đỡ testoFix giúp cố định đầu dò nhanh trên ống khói mà không phải giữ bằng tay trong suốt quá trình đo. Phụ kiện này cũng có thể tạo điểm giữ an toàn cho máy testo 330i tại khu vực đo.

Đo nhiệt độ không khí cháy độc lập

Bộ 0563 3000 73 còn bao gồm đầu dò nhiệt độ không khí cháy có thân dài 190 mm và cáp dài 2,2 m, cho phép bố trí đầu dò linh hoạt tại vị trí hút không khí cấp cho quá trình cháy.

Điều khiển không dây bằng smartphone

testo 330i truyền dữ liệu bằng Bluetooth 4.0 tới smartphone hoặc tablet chạy ứng dụng testo 330i. Người dùng có thể điều khiển thiết bị, xem giá trị đo và hoàn thành công việc mà không cần đứng sát máy phân tích.

Lập báo cáo điện tử ngay tại hiện trường

Ứng dụng testo 330i cho phép bổ sung thông tin khách hàng, ghi chú và hình ảnh vào hồ sơ đo rồi tạo báo cáo điện tử. Báo cáo có thể được gửi trực tiếp tới khách hàng hoặc văn phòng sau khi hoàn thành phép đo.

Thông số và cấu hình kỹ thuật tiêu biểu

Thông số	Giá trị
Cảm biến khí tiêu chuẩn	O2 LongLife và CO bù H2
Dải đo O2	0 đến 21 Vol.%
Dải đo CO bù H2	0 đến 8.000 ppm
Mở rộng dải CO bằng pha loãng khí tươi	Tới 30.000 ppm
Dải đo chênh áp	0 đến 300 hPa
Bộ nhớ tối đa	500.000 giá trị đo
Giao tiếp	Bluetooth 4.0
Pin máy phân tích	Pin sạc 3,7 V / 2,6 Ah
Đầu dò khí thải	Dạng mô-đun, thân dài 180 mm, đường kính 8 mm
Nhiệt độ tối đa của đầu dò khí thải	500 °C
Thermocouple đầu dò khí thải	NiCr-Ni
Chiều dài ống dẫn đầu dò khí thải	2,2 m
Đầu dò nhiệt độ không khí cháy	Thân dài 190 mm, cáp 2,2 m
Tiêu chuẩn thử nghiệm máy phân tích	EN 50379 phần 1 đến 3 và yêu cầu TÜV áp dụng
Kích thước vali	520 × 130 × 400 mm

Thành phần chính trong bộ 0563 3000 73

Thành phần	Thông tin
Máy phân tích khí thải	testo 330i với O2 và CO bù H2, pin sạc và chứng nhận kiểm tra
Bộ nguồn	Bộ nguồn tương thích cho testo 330i
Đầu dò khí thải	Đầu dò mô-đun 180 mm, Ø8 mm, Tmax 500 °C
Giá đỡ	testoFix cho đầu dò Ø8 mm
Đầu dò nhiệt độ không khí cháy	Thân 190 mm, có chi tiết gá tại vị trí đo
Vali	Vali chuyên dụng có ngăn bố trí máy và phụ kiện

Chức năng, nguyên lý hoạt động và ứng dụng

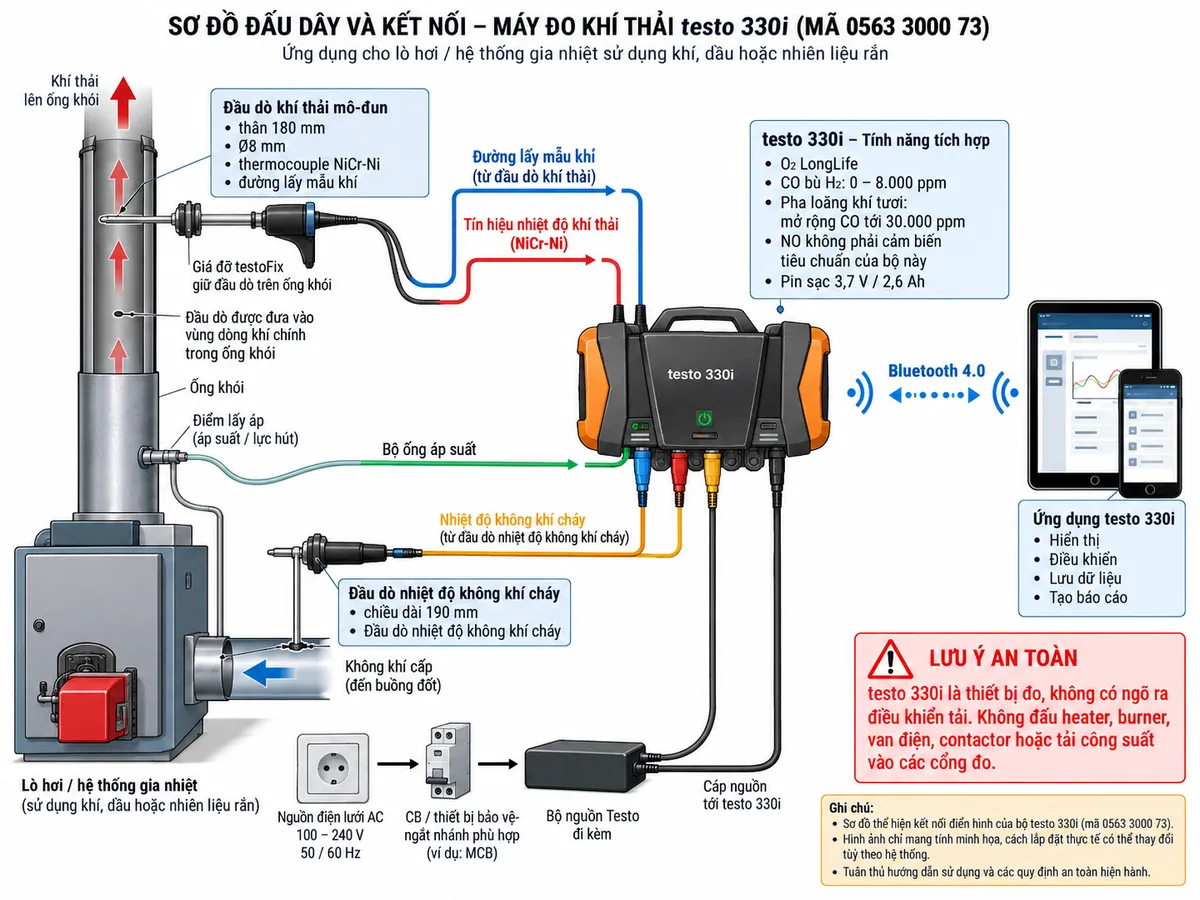

Kết nối bộ testo 330i với hệ thống gia nhiệt

Đầu dò khí thải mô-đun được đưa vào vùng dòng khí chính trong ống khói. Đường lấy mẫu khí và thermocouple NiCr-Ni được kết nối tới máy phân tích testo 330i bằng đầu nối chuyên dụng, trong khi đầu dò nhiệt độ không khí cháy được bố trí tại khu vực lấy không khí cấp cho burner hoặc lò hơi.

Khi cần đo lực hút hoặc chênh áp, điểm lấy áp trên hệ thống được nối với cổng áp suất của máy bằng bộ ống phù hợp. Smartphone hoặc tablet giao tiếp với testo 330i qua Bluetooth để điều khiển phép đo, theo dõi kết quả và lập báo cáo.

testo 330i là thiết bị đo, không phải bộ điều khiển tải. Không đấu burner, heater, van điện, contactor hoặc tải công suất vào các cổng đầu dò, áp suất, nguồn hoặc giao tiếp của thiết bị.

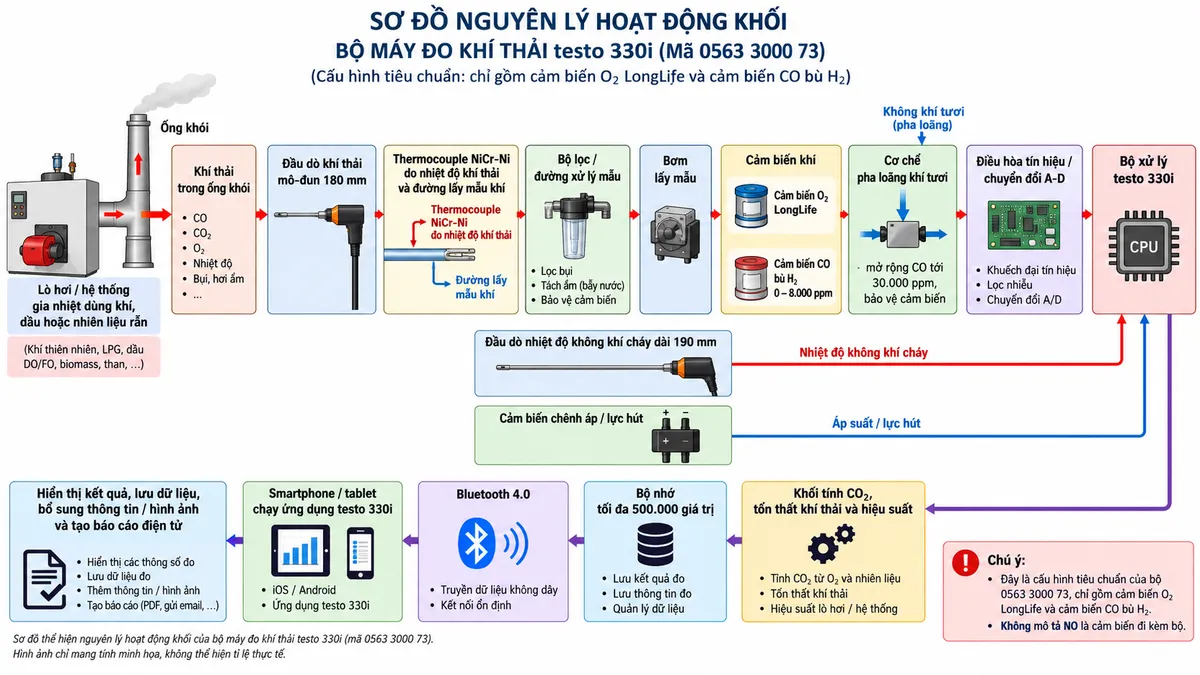

Nguyên lý lấy mẫu và phân tích khí thải

Khi phép đo bắt đầu, bơm lấy mẫu khí hút một phần khí thải từ vùng dòng khí chính qua đầu dò và đường xử lý mẫu. Bộ lọc giúp hạn chế bụi, nước ngưng và tạp chất trước khi khí đi tới các cảm biến.

Cảm biến O2 LongLife xác định lượng oxy còn lại trong khí thải. Cảm biến CO bù H2 xác định nồng độ carbon monoxide đồng thời giảm ảnh hưởng của hydro lên tín hiệu CO. Khi CO tăng vượt ngưỡng, cơ chế pha loãng bằng không khí sạch được sử dụng để mở rộng dải đo và bảo vệ cảm biến.

Thermocouple trong đầu dò đo nhiệt độ khí thải, còn đầu dò nhiệt độ không khí cháy cung cấp nhiệt độ khí cấp. Cùng với dữ liệu O2, CO, áp suất và loại nhiên liệu, bộ xử lý tính toán các đại lượng cần thiết để đánh giá quá trình cháy.

Dữ liệu sau xử lý được lưu trong bộ nhớ của máy và truyền qua Bluetooth tới ứng dụng testo 330i, nơi người dùng có thể xem kết quả, bổ sung thông tin và tạo báo cáo điện tử.

Ứng dụng trên hệ thống đốt bằng khí, dầu và nhiên liệu rắn

Bộ máy đo khí thải testo 330i phù hợp cho kỹ thuật viên HVAC, đơn vị dịch vụ và kỹ thuật nhiệt cần một bộ công cụ hoàn chỉnh để kiểm tra nhiều loại hệ thống gia nhiệt.

• Chạy thử và bảo trì lò hơi dùng khí.
• Kiểm tra hệ thống đốt dầu.
• Phân tích khí thải hệ thống sử dụng nhiên liệu rắn.
• Đo O2 và CO trong khí thải.
• Đo nhiệt độ khí thải và nhiệt độ không khí cháy.
• Đo lực hút và chênh áp với phụ kiện phù hợp.
• Tính CO2, tổn thất khí thải và hiệu suất.
• Lập báo cáo điện tử ngay tại hiện trường.

Điểm khác biệt giữa mã bộ 0563 3000 73 và máy đơn 0632 3000 73

0563 3000 73 là bộ heating engineering set sử dụng máy 0632 3000 71 với O2 và CO bù H2, kèm đầu dò và phụ kiện. Trong khi đó, mã máy đơn 0632 3000 73 là một cấu hình khác có thêm cảm biến NO. Hai mã không nên được coi là cùng cấu hình chỉ vì phần số cuối giống nhau.

Cam kết và nơi mua Máy đo khí thải testo 330i 0563 3000 73

Khi mua testo 330i 0563 3000 73 chính hãng, khách hàng nên kiểm tra rõ đây là bộ dành cho hệ thống gia nhiệt, bao gồm máy phân tích O2/CO bù H2 và các phụ kiện đo quan trọng. Việc phân biệt đúng mã bộ 0563 với mã máy đơn 0632 giúp tránh nhầm cấu hình cảm biến và phạm vi cung cấp.

Khách hàng có nhu cầu trang bị bộ Máy đo khí thải testo 330i 0563 3000 73 cho công việc chạy thử, nghiệm thu và bảo trì hệ thống gia nhiệt có thể đặt mua chính hãng tại thietbicodien. Bộ sản phẩm được cấu hình thực tế cho kỹ thuật viên cần triển khai phép đo khí thải và lập báo cáo thuận tiện tại hiện trường.

Câu hỏi thường gặp (FAQ)

0563 3000 73 là máy đơn hay bộ thiết bị?

0563 3000 73 là bộ thiết bị dành cho kỹ thuật gia nhiệt, bao gồm máy testo 330i, bộ nguồn, đầu dò khí thải mô-đun, testoFix, đầu dò nhiệt độ không khí cháy và vali chuyên dụng.

Máy testo 330i nằm trong bộ 0563 3000 73 sử dụng cảm biến nào?

Máy phân tích trong bộ sử dụng O2 LongLife và CO bù H2. Đây là cấu hình máy 0632 3000 71.

Bộ 0563 3000 73 có cảm biến NO không?

Không. NO không phải cảm biến tiêu chuẩn của bộ 0563 3000 73. Không nên nhầm bộ này với máy đơn 0632 3000 73 có cấu hình cảm biến khác.

Dải đo CO của bộ testo 330i này là bao nhiêu?

Cảm biến CO bù H2 có dải đo trực tiếp tới 8.000 ppm và chức năng pha loãng khí tươi cho phép mở rộng phạm vi đo tới 30.000 ppm.

Đầu dò khí thải có đi kèm bộ không?

Có. Bộ sản phẩm có đầu dò khí thải mô-đun dài 180 mm, đường kính 8 mm, thermocouple NiCr-Ni, ống dẫn dài 2,2 m và nhiệt độ làm việc tối đa 500 °C.

testoFix có nằm trong bộ 0563 3000 73 không?

Có. Giá đỡ testoFix dành cho đầu dò Ø8 mm được cung cấp trong bộ để giữ đầu dò chắc chắn trên ống khói.

Bộ sản phẩm có đầu dò nhiệt độ không khí cháy không?

Có. Đầu dò có thân dài 190 mm và được thiết kế để đo nhiệt độ không khí cháy tại khu vực cấp khí cho hệ thống.

Máy có thể lập báo cáo ngay trên smartphone không?

Có. Ứng dụng testo 330i cho phép hiển thị, lưu dữ liệu và tạo báo cáo điện tử, đồng thời có thể bổ sung nhận xét và hình ảnh trước khi gửi báo cáo.

testo 330i có thể zero khi đầu dò vẫn nằm trong ống khói không?

Có. Thiết bị hỗ trợ zero khí và lực hút tích hợp mà không cần rút đầu dò khỏi vị trí đo trong quy trình phù hợp.

testo 330i 0563 3000 73 có thể điều khiển burner hoặc tải điện không?

Không. Đây là thiết bị đo và phân tích khí thải, không phải bộ điều khiển. Không đấu heater, burner, van điện, contactor hoặc tải công suất vào các cổng đo, nguồn hoặc giao tiếp của thiết bị.
