1. Giới thiệu CLR1000 | Cảm biến lực căng và nén Laumas CLR1000

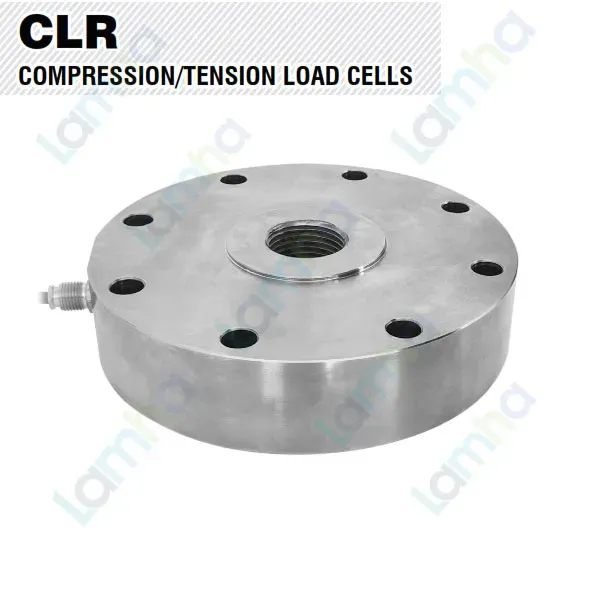

CLR1000 | Cảm biến lực căng và nén Laumas CLR1000 là load cell hai chiều thuộc dòng CLR của Laumas, được thiết kế để đo cả lực kéo và lực nén trong các hệ thống đo lực, thử tải và tự động hóa công nghiệp. Model CLR1000 tương ứng mức tải danh định 1.000 kg trong dải tải của dòng CLR, phù hợp cho những ứng dụng cần độ ổn định cao và khả năng làm việc với tải lặp lại nhiều chu kỳ.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell và nhiều giải pháp phục vụ hệ thống cân điện tử, đo lực và điều khiển tự động.

Dòng CLR nổi bật với kết cấu phần tử đo dạng spoke, thân bằng thép không gỉ 17-4 PH và thiết kế chịu mỏi cao trên 20 triệu chu kỳ làm việc. Đây là đặc tính đáng chú ý đối với máy thử, cơ cấu truyền lực và thiết bị công nghiệp có tải thay đổi hoặc lặp lại thường xuyên.

2. Ưu điểm và tính năng nổi bật của Laumas CLR1000

Cảm biến lực kéo nén CLR1000 kết hợp khả năng đo hai chiều với kết cấu cơ khí bền vững, giúp đơn giản hóa hệ thống khi một vị trí đo phải theo dõi cả trạng thái kéo và trạng thái nén.

• Đo được cả lực kéo và lực nén hai chiều trên cùng một cảm biến.
• Kết cấu phần tử đàn hồi dạng spoke phù hợp cho các ứng dụng đo lực công nghiệp.
• Thiết kế chịu mỏi trên 20 triệu chu kỳ làm việc, thích hợp với tải lặp lại.
• Thân bằng thép không gỉ 17-4 PH, đáp ứng yêu cầu cơ khí trong môi trường công nghiệp.
• Có cấp bảo vệ cao cho nhóm tải của CLR1000, thuận lợi khi làm việc tại khu vực có bụi hoặc độ ẩm.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để tạo hệ thống đo lực hoàn chỉnh.
• Dòng CLR có các phiên bản đáp ứng ATEX và IECEx để lựa chọn cho ứng dụng trong khu vực nguy hiểm khi sử dụng đúng cấu hình được chứng nhận.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	1.000 kg
Kiểu đo	Kéo và nén hai chiều
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu phần tử đo	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ	IP68
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CLR1000

Chức năng đo lực và kết nối hệ thống

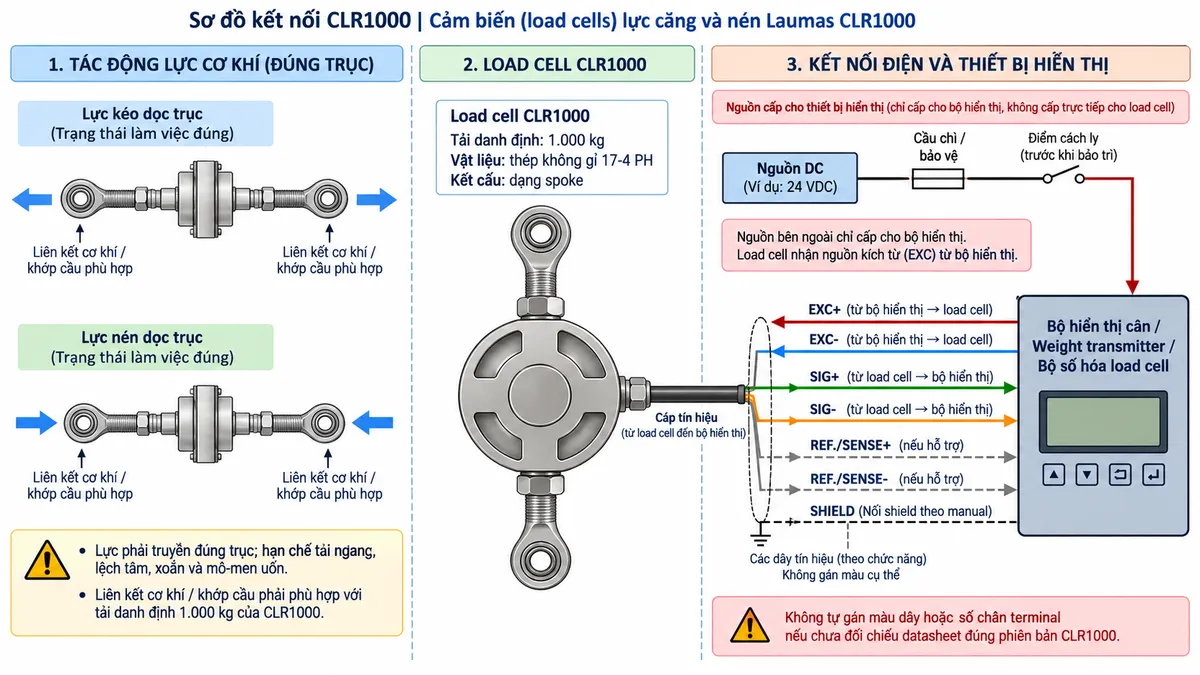

Laumas CLR1000 có nhiệm vụ chuyển đổi lực cơ học tác động lên phần tử đàn hồi thành tín hiệu điện tỷ lệ để thiết bị điện tử cân xử lý. Khi lắp đặt, lực cần truyền theo đúng trục đo nhằm hạn chế ảnh hưởng của tải ngang, lệch tâm, xoắn và mô-men uốn.

CLR1000 là cảm biến strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell sẽ cung cấp điện áp kích thích cho cầu đo và tiếp nhận tín hiệu vi sai từ cảm biến. Cách đấu các đường EXC, SIG, SENSE và SHIELD cần được đối chiếu với datasheet hoặc manual đúng phiên bản trước khi thi công.

Nguyên lý hoạt động của CLR1000

Load cell CLR1000 hoạt động dựa trên biến dạng đàn hồi và strain gauge. Khi có lực kéo hoặc lực nén tác động đúng hướng, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ. Các strain gauge gắn trên phần tử đo biến dạng theo và làm thay đổi điện trở.

Các strain gauge được bố trí trong cầu Wheatstone. Khi cầu được cấp điện áp kích thích, sự thay đổi điện trở tạo ra tín hiệu điện vi sai tương ứng với lực tác động. Tín hiệu này được bộ điện tử cân khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc để tạo ra giá trị lực hoặc trọng lượng sử dụng được.

Sau quá trình xử lý, giá trị đo có thể được hiển thị tại bộ chỉ thị hoặc truyền tới PLC, HMI và SCADA thông qua weight transmitter hoặc bộ số hóa phù hợp. Cấu hình này cho phép CLR1000 tham gia vào hệ thống giám sát lực tự động, cảnh báo quá tải và kiểm soát chất lượng.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo và nén 1.000 kg cùng đặc tính chịu mỏi cao, CLR1000 phù hợp với máy thử kéo nén, thiết bị kiểm tra độ bền, cơ cấu ép kéo, hệ thống kiểm tra linh kiện và các máy có tải thay đổi lặp lại.

Trong dây chuyền tự động, cảm biến có thể phối hợp với weight transmitter để giám sát lực theo thời gian thực, đặt ngưỡng cảnh báo, phát hiện quá tải, kiểm tra chất lượng sản phẩm hoặc gửi dữ liệu tới hệ thống điều khiển trung tâm.

CLR1000 cũng phù hợp cho các ứng dụng nghiên cứu và thử nghiệm cơ khí, nơi cần theo dõi lực theo cả hai chiều và yêu cầu cảm biến duy trì độ ổn định qua số lượng lớn chu kỳ tải.

4. Cam kết và nơi mua Laumas CLR1000 chính hãng

Khi lựa chọn CLR1000 chính hãng, cần xem xét tải làm việc thực tế, tải động, hệ số an toàn, cơ cấu gá, điều kiện môi trường và thiết bị điện tử xử lý tín hiệu. Việc lựa chọn đồng bộ cảm biến, phụ kiện cơ khí và weight transmitter giúp hệ thống đạt độ ổn định và an toàn cao hơn.

Khách hàng cần mua CLR1000, nhận báo giá hoặc tư vấn lựa chọn load cell, bộ hiển thị và giải pháp đo lực có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm Laumas chính hãng, đúng model và phù hợp yêu cầu kỹ thuật.

Câu hỏi thường gặp (FAQ)

Laumas CLR1000 dùng để đo lực kéo hay lực nén?

CLR1000 là load cell hai chiều, được thiết kế để đo cả lực kéo và lực nén khi tải truyền đúng theo trục làm việc của cảm biến.

Tải danh định của CLR1000 là bao nhiêu?

CLR1000 thuộc mức tải danh định 1.000 kg trong dòng cảm biến kéo và nén CLR.

Điểm nổi bật của CLR1000 là gì?

Một ưu điểm quan trọng là thiết kế chịu mỏi trên 20 triệu chu kỳ, giúp dòng CLR phù hợp với máy móc có tải lặp lại thường xuyên.

CLR1000 được chế tạo từ vật liệu gì?

Phần tử cảm biến của CLR sử dụng thép không gỉ 17-4 PH và có cấu trúc dạng spoke.

CLR1000 có cấp bảo vệ nào?

CLR1000 nằm trong nhóm tải của dòng CLR được Laumas công bố với cấp bảo vệ IP68, hỗ trợ sử dụng trong nhiều điều kiện công nghiệp khi lắp đặt đúng kỹ thuật.

CLR1000 có thể kết nối với PLC không?

Có. Thông thường cảm biến được kết nối với weight transmitter hoặc bộ số hóa load cell, sau đó thiết bị điện tử chuyển dữ liệu đo tới PLC, HMI hoặc SCADA qua giao tiếp phù hợp.

Tại sao cần truyền lực đúng trục khi lắp CLR1000?

Lực ngang, lệch tâm, xoắn hoặc mô-men uốn có thể tạo biến dạng ngoài hướng đo mong muốn, gây tăng sai số và tạo ứng suất bất lợi cho phần tử đàn hồi. Vì vậy kết cấu gá cần truyền lực kéo hoặc nén theo đúng trục cảm biến.

CLR1000 phù hợp với ứng dụng tải lặp lại không?

Có. Khả năng chịu mỏi cao là một trong những đặc điểm chính của dòng CLR, vì vậy CLR1000 phù hợp với máy thử, cơ cấu tự động và thiết bị có nhiều chu kỳ tải và giảm tải liên tiếp.
