CLR200000 | Cảm biến (load cells) lực căng và nén Laumas CLR200000

CLR200000 | Cảm biến lực căng và nén Laumas CLR200000

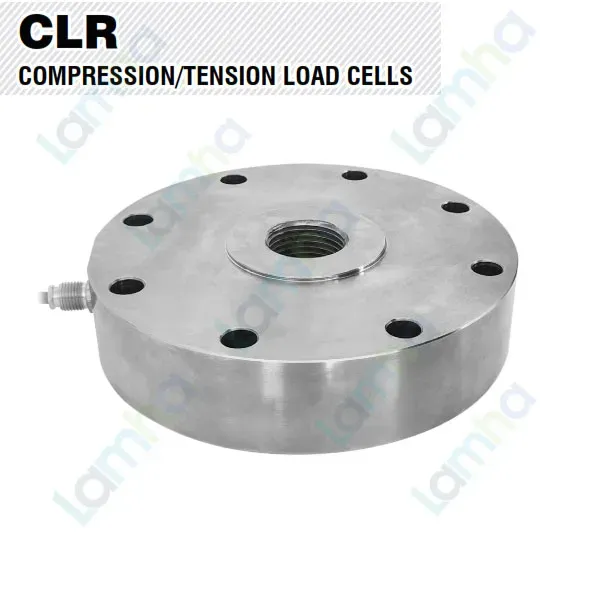

CLR200000 | Cảm biến (load cells) lực căng và nén Laumas CLR200000 là cảm biến đo lực hai chiều thuộc dòng CLR của Laumas, được thiết kế cho các ứng dụng đo lực kéo và lực nén theo trục ở dải tải rất lớn. Với tải danh định 200.000 kg, sản phẩm phù hợp cho máy thử tải, thiết bị kiểm tra kết cấu, cơ cấu kéo – ép và các hệ thống công nghiệp cần giám sát lực lớn.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984, khởi đầu tại Parma. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell và nhiều giải pháp phục vụ đo lực, cân điện tử và tự động hóa công nghiệp.

Model CLR200000 thuộc dòng load cell CLR có phần tử đàn hồi dạng spoke bằng thép không gỉ 17-4 PH. Dòng sản phẩm này được Laumas phát triển với sai số tổng hợp thấp và khả năng chịu mỏi cao, phù hợp cho những hệ thống làm việc với tải lặp trong thời gian dài.

Ưu điểm và tính năng nổi bật của Laumas CLR200000

Laumas CLR200000 nổi bật nhờ khả năng đo lực kéo và lực nén hai chiều trên cùng một cảm biến. Với mức tải lớn nhất trong dải tiêu chuẩn của dòng CLR, sản phẩm hướng tới các hệ thống thử nghiệm và đo lực công nghiệp yêu cầu kết cấu cảm biến chắc chắn và độ ổn định cao.

• Đo được cả lực kéo và lực nén khi tải được truyền đúng theo trục cảm biến.
• Phần tử đàn hồi dạng spoke, phù hợp cho các phép đo lực tải lớn.
• Khả năng chịu mỏi trên 20 triệu chu kỳ làm việc, thích hợp cho hệ thống có tải lặp.
• Thân bằng thép không gỉ 17-4 PH, đáp ứng yêu cầu độ bền cơ học trong môi trường công nghiệp.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để tạo thành chuỗi đo hoàn chỉnh.
• Phù hợp tích hợp dữ liệu lực hoặc trọng lượng vào PLC, HMI và SCADA thông qua thiết bị điện tử cân tương thích.
• Dòng CLR có chứng nhận ATEX và IECEx cho các phiên bản phù hợp với ứng dụng trong khu vực nguy hiểm.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Load cell lực kéo và lực nén
Tải danh định	200.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu phần tử đàn hồi	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ tại mức tải 200.000 kg	IP67
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc
Chứng nhận và đánh dấu của dòng CLR	ATEX, IECEx, CE, UKCA

Chức năng, nguyên lý hoạt động và ứng dụng của CLR200000

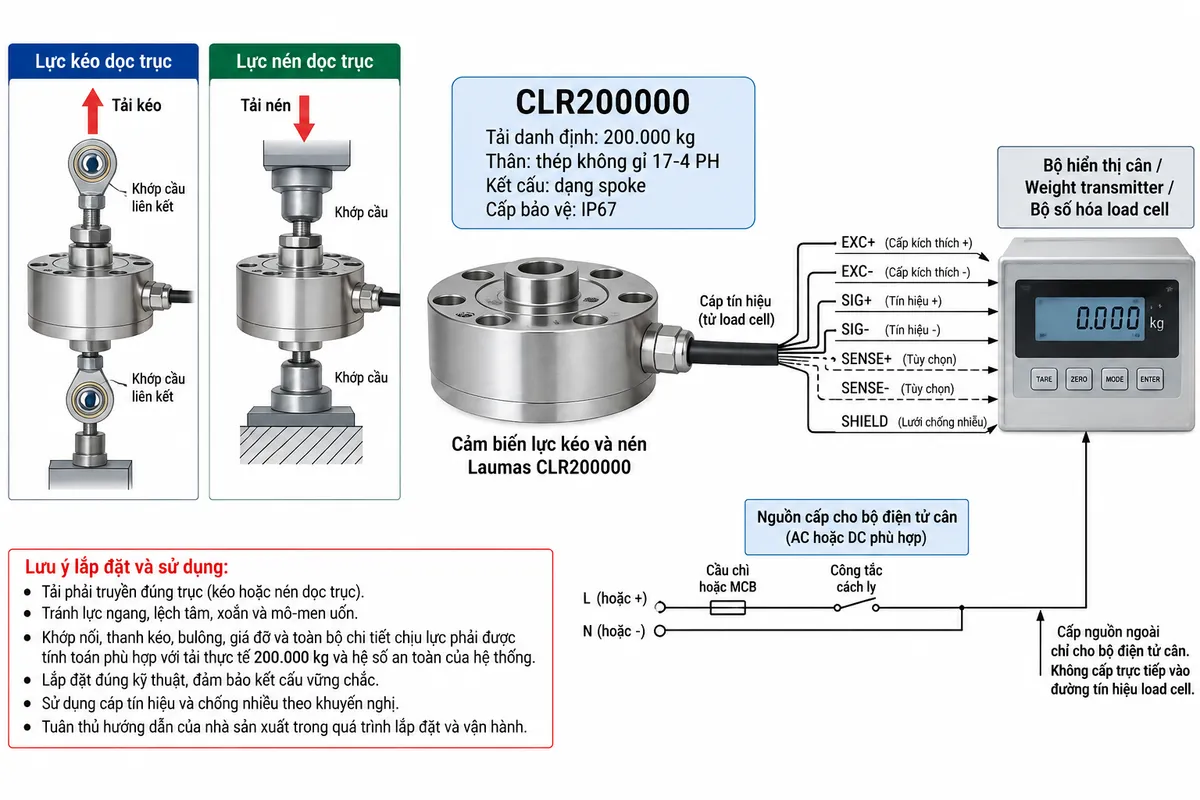

Chức năng đo lực và kết nối hệ thống

Cảm biến lực kéo nén CLR200000 có chức năng chuyển đổi lực cơ học tác động theo trục thành tín hiệu điện để hệ thống có thể đo, hiển thị và xử lý. Load cell được lắp trực tiếp trong đường truyền lực của máy và cần sử dụng cơ cấu liên kết phù hợp để lực kéo hoặc nén đi qua đúng trục đo.

Trong một hệ thống điển hình, bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cung cấp điện áp kích thích cho cầu đo strain gauge và nhận tín hiệu vi sai từ cảm biến. Tín hiệu này sau đó được khuếch đại, chuyển đổi và hiệu chuẩn trước khi quy đổi thành giá trị lực hoặc trọng lượng.

Do CLR200000 làm việc ở mức tải rất lớn, việc thiết kế khớp nối, thanh kéo, bulông, giá đỡ và toàn bộ chuỗi chịu lực phải được tính toán theo tải thực tế, tải động và hệ số an toàn thích hợp. Lực ngang, tải lệch tâm, xoắn và mô-men uốn cần được hạn chế tối đa.

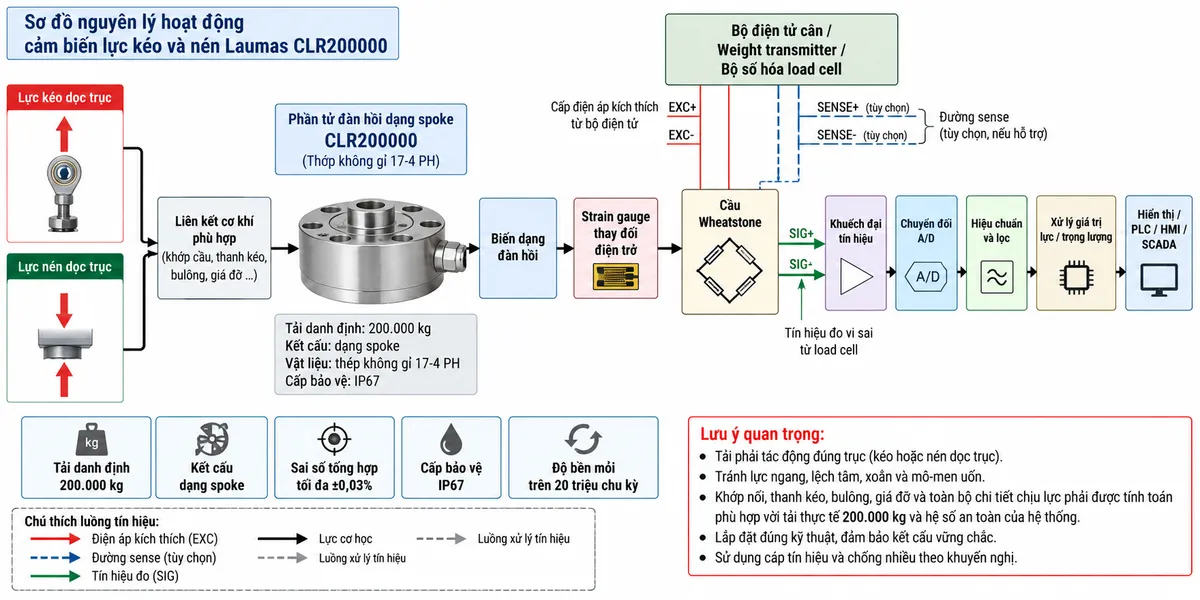

Nguyên lý hoạt động

Load cell strain gauge CLR200000 hoạt động dựa trên sự biến dạng đàn hồi của phần tử kim loại. Khi lực kéo hoặc lực nén tác động đúng theo trục thiết kế, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ tương ứng với mức tải.

Các strain gauge được gắn tại những vị trí biến dạng xác định trên phần tử đàn hồi. Sự thay đổi hình học làm điện trở của strain gauge thay đổi. Những phần tử này được bố trí thành cầu Wheatstone để chuyển sự biến thiên điện trở thành tín hiệu điện vi sai.

Bộ điện tử cân cung cấp điện áp kích thích cho cầu Wheatstone và tiếp nhận tín hiệu đo từ load cell. Tín hiệu tiếp tục được khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc trước khi được xử lý thành giá trị lực hoặc trọng lượng để hiển thị, lưu dữ liệu hoặc sử dụng trong hệ thống điều khiển.

Nếu cấu hình cảm biến và thiết bị đọc có hỗ trợ đường sense, SENSE+ và SENSE- có thể được sử dụng để phản hồi điện áp kích thích tại load cell. Việc sử dụng và đấu nối các đường này cần tuân thủ tài liệu kỹ thuật của đúng thiết bị thực tế.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo nén tải rất lớn, CLR200000 phù hợp với những hệ thống công nghiệp và thử nghiệm cần đo tải theo cả hai chiều.

• Máy thử kéo – nén tải lớn và hệ thống thử lực công nghiệp.
• Thiết bị kiểm tra tải kết cấu thép và cụm cơ khí kích thước lớn.
• Máy ép và cơ cấu chấp hành cần giám sát lực.
• Hệ thống thử tải cho thiết bị nâng, kết cấu và cơ cấu chịu lực.
• Hệ thống giám sát tải và cảnh báo quá tải.
• Thiết bị nghiên cứu, thử nghiệm và thu thập dữ liệu lực.
• Hệ thống tự động hóa cần đưa dữ liệu lực về PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt CLR200000

Với load cell tải 200.000 kg, toàn bộ đường truyền lực phải được thiết kế như một hệ thống chịu tải đồng bộ. Không chỉ cảm biến mà cả khớp nối, thanh kéo, bulông, tai treo, bệ đỡ và kết cấu máy đều phải đáp ứng tải vận hành và hệ số an toàn yêu cầu.

Cần ưu tiên liên kết cơ khí cho phép lực đi qua đúng tâm cảm biến. Tải ngang, lệch tâm, xoắn hoặc mô-men uốn có thể gây ra biến dạng không mong muốn và ảnh hưởng tới kết quả đo. Cáp tín hiệu nên được đi riêng khỏi cáp công suất, động cơ, biến tần và các nguồn gây nhiễu điện từ mạnh.

Cam kết và nơi mua Laumas CLR200000 chính hãng

Khi lựa chọn CLR200000 chính hãng, cần đối chiếu đồng bộ tải danh định, tải động, hệ số an toàn, kết cấu gá, điều kiện môi trường và thiết bị xử lý tín hiệu. Nếu ứng dụng nằm trong khu vực có nguy cơ cháy nổ, cần xác nhận đúng phiên bản ATEX hoặc IECEx phù hợp trước khi đặt hàng.

Khách hàng có nhu cầu mua cảm biến lực kéo và nén Laumas CLR200000, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị cân, weight transmitter, bộ số hóa load cell và phụ kiện phù hợp có thể đặt hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu đúng model và xây dựng cấu hình phù hợp với yêu cầu đo lực thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLR200000 đo được lực kéo và lực nén không?

CLR200000 là load cell hai chiều, được thiết kế để đo cả lực kéo và lực nén khi tải tác động đúng theo trục làm việc của cảm biến.

Tải danh định của CLR200000 là bao nhiêu?

CLR200000 thuộc mức tải danh định 200.000 kg của dòng CLR. Đây là mức tải cao trong dải tiêu chuẩn của dòng cảm biến kéo – nén CLR.

CLR200000 sử dụng cấp bảo vệ nào?

Ở mức tải 200.000 kg, CLR200000 có cấp bảo vệ IP67. Điều kiện môi trường của toàn bộ hệ thống vẫn cần được xem xét khi thiết kế phương án lắp đặt.

CLR200000 có phù hợp với tải lặp nhiều chu kỳ không?

Có. Dòng CLR có khả năng chịu mỏi trên 20 triệu chu kỳ làm việc, phù hợp với các hệ thống thử tải và cơ cấu có quá trình tăng tải – giảm tải lặp lại.

CLR200000 có thể đưa tín hiệu về PLC không?

Có thể. Tín hiệu từ load cell cần được thu nhận qua weight transmitter, bộ số hóa hoặc thiết bị điện tử cân phù hợp; thiết bị này xử lý và chuyển đổi tín hiệu trước khi truyền dữ liệu tới PLC.

Tại sao phải tránh tải ngang khi sử dụng CLR200000?

Tải ngang, lệch tâm, xoắn hoặc mô-men uốn tạo ra các thành phần biến dạng ngoài hướng đo chính. Điều này có thể ảnh hưởng kết quả đo và gây thêm ứng suất không mong muốn lên phần tử cảm biến.

Có thể cấp nguồn AC hoặc DC trực tiếp vào CLR200000 không?

Không. Load cell nhận điện áp kích thích từ bộ điện tử cân qua các đường EXC. Nguồn AC hoặc DC của hệ thống chỉ cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa theo yêu cầu nguồn của thiết bị đó.

CLR200000 có hỗ trợ SENSE+ và SENSE- không?

Việc sử dụng đường sense phụ thuộc vào đúng cấu hình cảm biến và thiết bị điện tử đi kèm. Chỉ đấu SENSE+ và SENSE- khi tài liệu của phiên bản sử dụng xác nhận hỗ trợ chức năng này.

Có thể đấu CLR200000 theo màu dây của model CLR khác không?

Không nên. Màu dây, chức năng EXC, SIG, SENSE, SHIELD và số chân terminal phải được xác định theo datasheet của đúng phiên bản CLR200000 và thiết bị điện tử đang sử dụng.
