CLR10000M8 | Cảm biến (load cells) lực căng và nén Laumas CLR10000M8

CLR10000M8 | Cảm biến lực căng và nén Laumas CLR10000M8

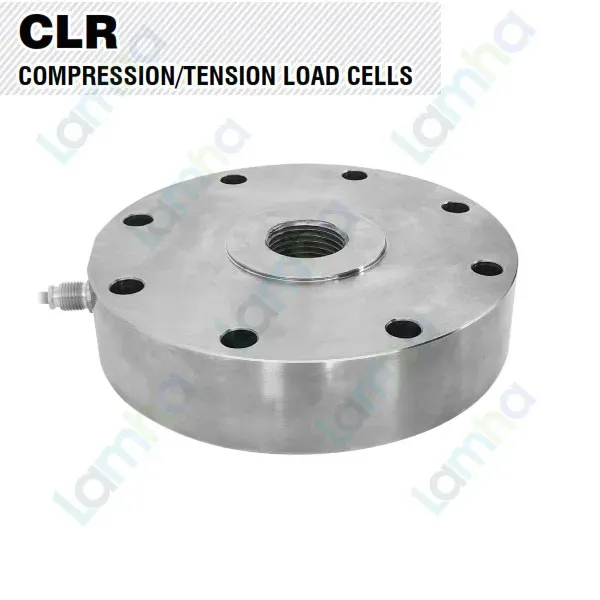

CLR10000M8 | Cảm biến (load cells) lực căng và nén Laumas CLR10000M8 là cảm biến đo lực hai chiều thuộc dòng CLR của Laumas, dùng cho các hệ thống cần đo cả lực kéo và lực nén theo trục. Model này thuộc mức tải danh định 10.000 kg của dòng CLR, phù hợp với máy thử lực, thiết bị kiểm tra tải, cơ cấu kéo – ép và các hệ thống tự động hóa công nghiệp.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984, khởi đầu tại Parma. Hãng chuyên phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell và các thành phần phục vụ hệ thống cân, đo lực và tự động hóa.

Dòng CLR được thiết kế với phần tử đàn hồi dạng spoke bằng thép không gỉ 17-4 PH, hướng tới khả năng chịu tải lặp cao và độ ổn định lâu dài. Với model CLR10000M8, hậu tố cấu hình M8 cần được đối chiếu theo đúng mã đặt hàng hoặc tài liệu kỹ thuật đi kèm sản phẩm; không nên tự suy luận M8 là kích thước ren, kiểu đầu nối hoặc pinout nếu chưa có tài liệu xác nhận.

Ưu điểm và tính năng nổi bật của Laumas CLR10000M8

Laumas CLR10000M8 nổi bật nhờ khả năng đo lực kéo và lực nén hai chiều trên cùng một cảm biến. Thiết kế này giúp sản phẩm phù hợp với các máy thử và cơ cấu công nghiệp có tải thay đổi chiều trong quá trình vận hành.

• Đo được cả lực kéo và lực nén khi tải được truyền đúng theo trục cảm biến.
• Phần tử đàn hồi dạng spoke phù hợp với các bài toán đo lực và thử tải công nghiệp.
• Thân bằng thép không gỉ 17-4 PH, đáp ứng yêu cầu độ bền cơ học và ổn định lâu dài.
• Sai số tổng hợp thấp, hỗ trợ các hệ thống cần theo dõi lực chính xác.
• Khả năng chịu mỏi cao, phù hợp với thiết bị có chu kỳ tăng tải và giảm tải lặp lại.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để tạo thành hệ thống đo hoàn chỉnh.
• Thuận tiện tích hợp dữ liệu lực hoặc trọng lượng với PLC, HMI và SCADA thông qua thiết bị điện tử cân phù hợp.
• Dòng CLR có các chứng nhận ATEX và IECEx cho những phiên bản đáp ứng yêu cầu sử dụng trong khu vực nguy hiểm.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Load cell lực kéo và lực nén
Tải danh định	10.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu phần tử đàn hồi	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ tại mức tải 10.000 kg	IP68
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc
Chứng nhận và đánh dấu của dòng CLR	ATEX, IECEx, CE, UKCA

Chức năng, nguyên lý hoạt động và ứng dụng của CLR10000M8

Chức năng đo lực và kết nối hệ thống

Cảm biến lực kéo nén CLR10000M8 có nhiệm vụ chuyển đổi lực cơ học tác động theo trục thành tín hiệu điện để hệ thống có thể đo, hiển thị và xử lý. Load cell được lắp trực tiếp trong đường truyền lực của máy thông qua cơ cấu gá, thanh kéo, khớp cầu hoặc liên kết cơ khí phù hợp.

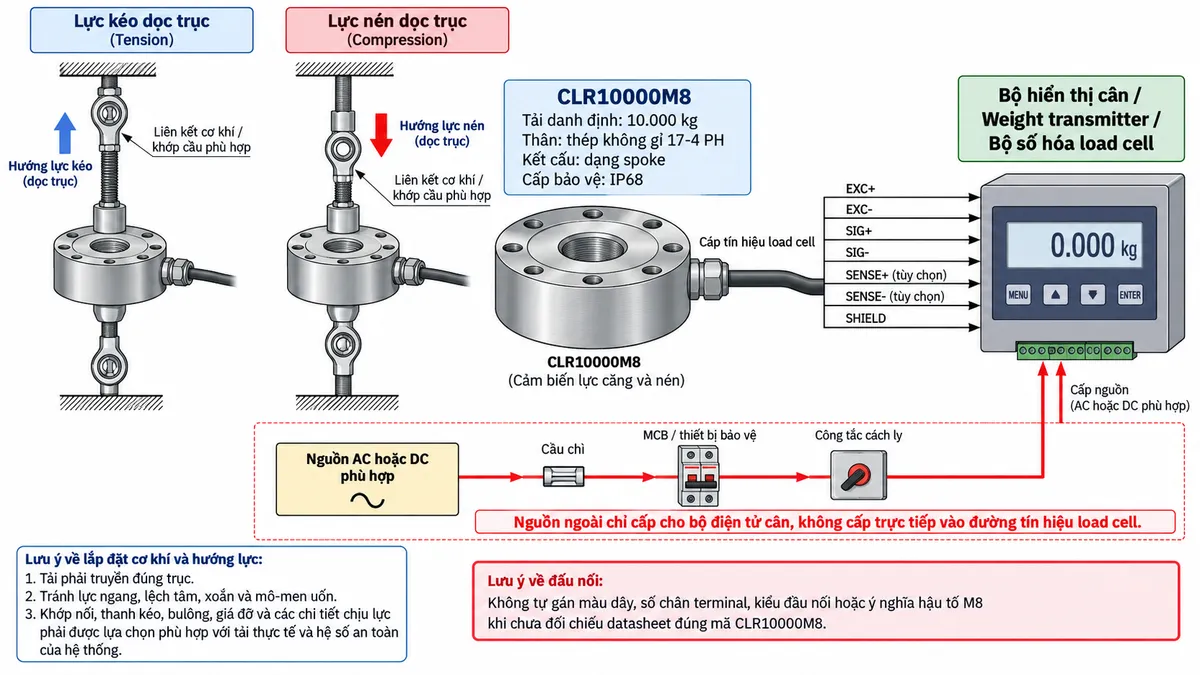

Trong một hệ thống đo điển hình, bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cấp điện áp kích thích cho cầu đo strain gauge và nhận tín hiệu vi sai từ cảm biến. Thiết bị điện tử sau đó thực hiện khuếch đại, chuyển đổi, hiệu chuẩn và xử lý tín hiệu để xác định giá trị lực hoặc trọng lượng.

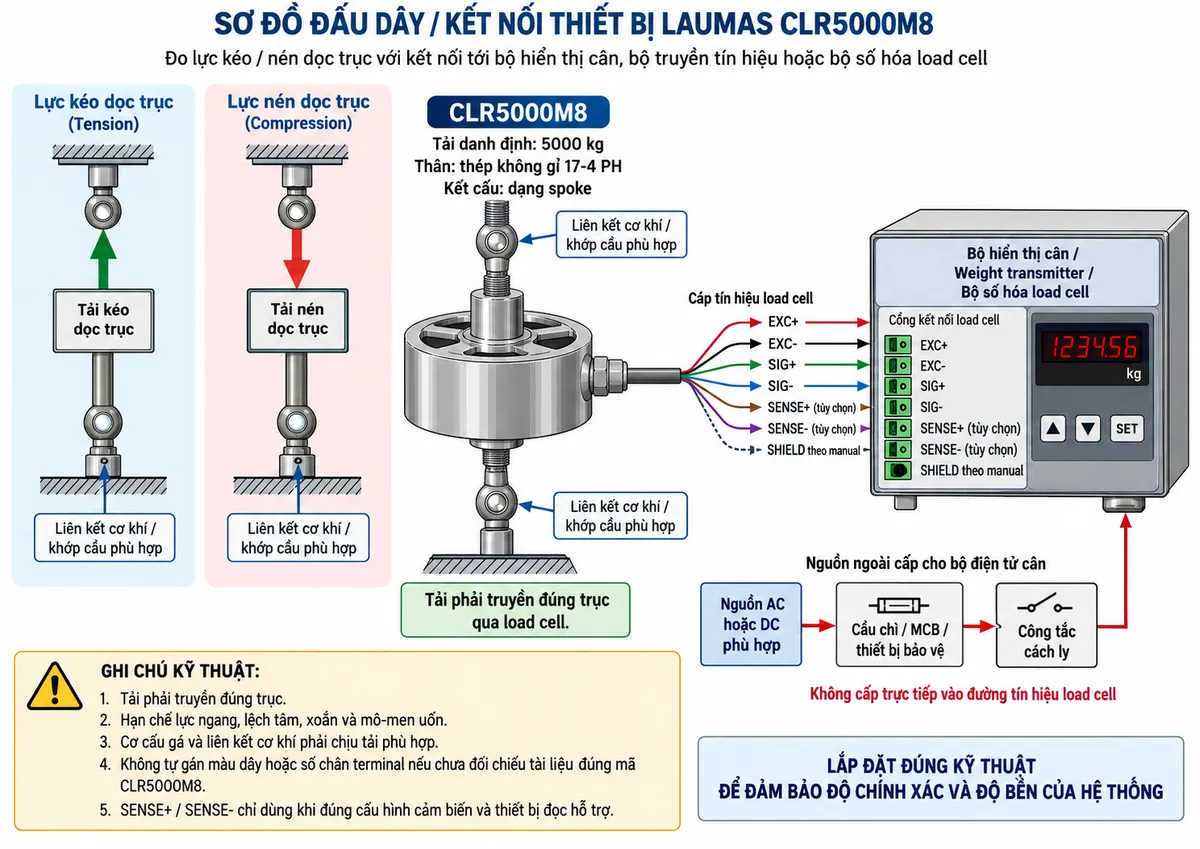

Đối với hệ thống có đường sense, SENSE+ và SENSE- chỉ nên được đấu khi cả load cell và thiết bị đọc đều hỗ trợ cấu hình này. Màu dây, số chân terminal, kiểu đầu nối và chức năng cụ thể của hậu tố M8 cần được xác nhận theo đúng tài liệu của phiên bản sản phẩm đang sử dụng.

Nguyên lý hoạt động

Load cell strain gauge CLR10000M8 hoạt động dựa trên biến dạng đàn hồi của phần tử kim loại. Khi lực kéo hoặc lực nén tác động đúng theo trục đo, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ tương ứng với mức tải cơ học.

Các strain gauge được gắn tại những vị trí biến dạng xác định trên phần tử đàn hồi. Khi phần tử này biến dạng, điện trở của strain gauge thay đổi. Các strain gauge được bố trí thành cầu Wheatstone để biến sự thay đổi điện trở thành tín hiệu điện vi sai.

Bộ điện tử cân cấp điện áp kích thích cho cầu Wheatstone và nhận tín hiệu đo từ load cell. Tín hiệu tiếp tục được khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc trước khi được quy đổi thành giá trị lực hoặc trọng lượng để hiển thị, lưu dữ liệu hoặc sử dụng trong hệ thống điều khiển.

Để phép đo ổn định, lực phải đi qua đúng trục cảm biến. Tải ngang, lệch tâm, xoắn hoặc mô-men uốn có thể tạo ra biến dạng ngoài hướng đo mong muốn và ảnh hưởng tới kết quả đo.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo nén 10.000 kg và thiết kế chịu mỏi cao, CLR10000M8 phù hợp với nhiều bài toán kiểm tra lực và giám sát tải trong công nghiệp.

• Máy thử kéo – nén và thiết bị kiểm tra cơ tính.
• Máy ép và cơ cấu chấp hành cần theo dõi lực.
• Thiết bị thử tải kết cấu và chi tiết cơ khí.
• Dây chuyền lắp ráp cần kiểm soát lực trong từng công đoạn.
• Hệ thống giám sát tải và cảnh báo quá tải.
• Thiết bị nghiên cứu, kiểm tra và thu thập dữ liệu lực.
• Hệ thống tự động hóa cần truyền giá trị đo về PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt CLR10000M8

Độ ổn định của load cell Laumas CLR10000M8 phụ thuộc đáng kể vào thiết kế cơ khí xung quanh cảm biến. Cơ cấu gá cần bảo đảm lực kéo hoặc lực nén đi qua đúng tâm và đúng trục của phần tử đo.

Khớp cầu, thanh kéo, bulông, giá đỡ và các chi tiết chịu tải phải được tính toán theo tải thực tế, tải động và hệ số an toàn của máy. Cáp tín hiệu nên được đi tách khỏi động cơ, biến tần và cáp công suất để hạn chế nhiễu điện từ.

Cam kết và nơi mua Laumas CLR10000M8 chính hãng

Khi lựa chọn CLR10000M8 chính hãng, người dùng cần đối chiếu đúng mức tải, mã cấu hình, phụ kiện cơ khí, điều kiện môi trường và thiết bị điện tử cân sử dụng. Đặc biệt, không nên lựa chọn phụ kiện hoặc thiết kế liên kết dựa riêng vào hậu tố M8 nếu chưa xác nhận tài liệu kỹ thuật của đúng mã hàng.

Khách hàng có nhu cầu mua cảm biến lực kéo và nén Laumas CLR10000M8, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị cân, weight transmitter, bộ số hóa load cell và phụ kiện phù hợp có thể đặt hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu cấu hình và lựa chọn giải pháp phù hợp với yêu cầu đo lực thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLR10000M8 đo lực kéo hay lực nén?

CLR10000M8 thuộc dòng load cell CLR dùng để đo cả lực kéo và lực nén khi tải được truyền đúng theo trục làm việc của cảm biến.

Tải danh định của CLR10000M8 là bao nhiêu?

Model này thuộc mức tải danh định 10.000 kg của dòng CLR. Khi thiết kế hệ thống vẫn cần tính thêm tải động, tải cực đại và hệ số an toàn của toàn bộ cơ cấu chịu lực.

CLR10000M8 có cấp bảo vệ nào?

Ở mức tải 10.000 kg, dòng CLR sử dụng cấp bảo vệ IP68, phù hợp với nhiều điều kiện công nghiệp yêu cầu mức bảo vệ cao.

CLR10000M8 có phù hợp với ứng dụng tải lặp không?

Có. Dòng CLR được thiết kế với độ bền mỏi trên 20 triệu chu kỳ làm việc, phù hợp cho các máy thử và cơ cấu thường xuyên tăng tải, giảm tải hoặc chuyển đổi giữa kéo và nén.

Hậu tố M8 của CLR10000M8 có nghĩa là ren M8 không?

Không nên tự kết luận như vậy. Ý nghĩa của hậu tố M8 cần được xác nhận theo đúng mã đặt hàng hoặc datasheet của phiên bản sản phẩm thực tế trước khi lựa chọn khớp nối, bulông hoặc phụ kiện cơ khí.

CLR10000M8 có thể kết nối với PLC không?

Có thể. Tín hiệu load cell cần được xử lý qua weight transmitter, bộ số hóa hoặc thiết bị điện tử cân phù hợp trước khi truyền giá trị đo tới PLC, HMI hoặc SCADA.

Có thể cấp nguồn AC hoặc DC trực tiếp vào CLR10000M8 không?

Không. Load cell nhận điện áp kích thích từ thiết bị điện tử cân qua các đường EXC. Nguồn AC hoặc DC của hệ thống chỉ được cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa theo yêu cầu nguồn của thiết bị đó.

Có thể đấu CLR10000M8 theo màu dây của một model khác không?

Không nên. Màu dây, chức năng EXC, SIG, SENSE, SHIELD và số chân terminal phải được xác định theo tài liệu kỹ thuật của đúng phiên bản CLR10000M8 và thiết bị điện tử đang sử dụng.
