CLR100000 | Cảm biến (load cells) lực căng và nén Laumas CLR100000

CLR100000 | Cảm biến lực căng và nén Laumas CLR100000

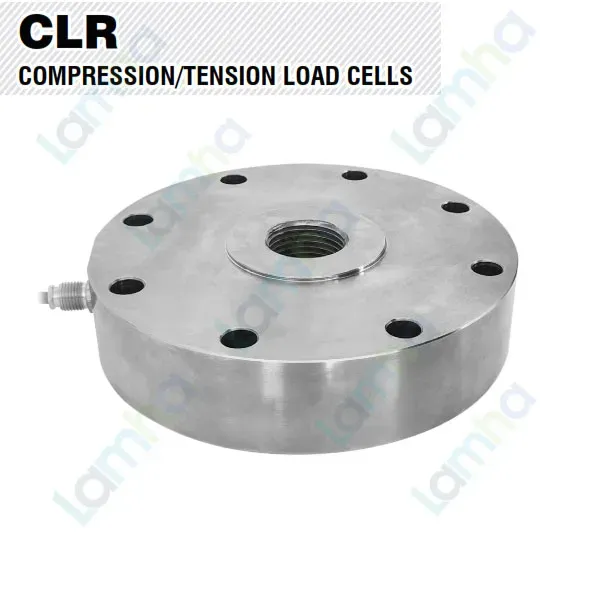

CLR100000 | Cảm biến (load cells) lực căng và nén Laumas CLR100000 là cảm biến đo lực hai chiều thuộc dòng CLR của Laumas, được thiết kế cho các hệ thống cần đo lực kéo và lực nén theo trục ở dải tải lớn. Với tải danh định 100.000 kg, sản phẩm phù hợp cho máy thử tải, thiết bị kiểm tra kết cấu và các cơ cấu công nghiệp cần giám sát lực với độ ổn định cao.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân điện tử và đo lực công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell và nhiều giải pháp tích hợp cho hệ thống cân, định lượng, thử lực và tự động hóa.

Model CLR100000 sử dụng kết cấu phần tử đàn hồi dạng spoke bằng thép không gỉ 17-4 PH. Dòng CLR được Laumas phát triển với khả năng chịu mỏi cao, phù hợp cho những hệ thống có tải thay đổi hoặc lặp lại nhiều chu kỳ trong quá trình vận hành.

Ưu điểm và tính năng nổi bật của Laumas CLR100000

Laumas CLR100000 nổi bật nhờ khả năng đo lực kéo và lực nén hai chiều bằng cùng một cảm biến. Đây là lợi thế quan trọng đối với máy thử và các cơ cấu có tải thay đổi chiều, giúp đơn giản hóa hệ thống đo và thuận tiện tích hợp với thiết bị điện tử cân.

• Đo được cả lực kéo và lực nén khi tải tác động đúng theo trục cảm biến.
• Kết cấu phần tử đàn hồi dạng spoke phù hợp cho ứng dụng đo lực tải lớn.
• Thiết kế chịu mỏi cao, thích hợp cho cơ cấu có chu kỳ tải lặp thường xuyên.
• Thân thép không gỉ 17-4 PH, đáp ứng yêu cầu độ bền cơ học trong môi trường công nghiệp.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để hình thành hệ thống đo hoàn chỉnh.
• Thuận tiện tích hợp dữ liệu đo với PLC, HMI hoặc SCADA thông qua thiết bị xử lý tín hiệu phù hợp.
• Dòng CLR có các phiên bản đáp ứng yêu cầu ATEX và IECEx cho ứng dụng phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Load cell lực kéo và lực nén
Tải danh định	100.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu phần tử đàn hồi	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ tại mức tải 100.000 kg	IP67
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc
Chứng nhận và đánh dấu của dòng CLR	ATEX, IECEx, CE, UKCA

Chức năng, nguyên lý hoạt động và ứng dụng của CLR100000

Chức năng đo lực và kết nối hệ thống

Cảm biến lực kéo nén CLR100000 chuyển đổi lực cơ học tác động theo trục thành tín hiệu điện để hệ thống có thể đo, hiển thị và xử lý. Load cell được bố trí trực tiếp trong đường truyền lực của máy và cần được kết nối với cơ cấu chịu tải bằng giải pháp cơ khí phù hợp.

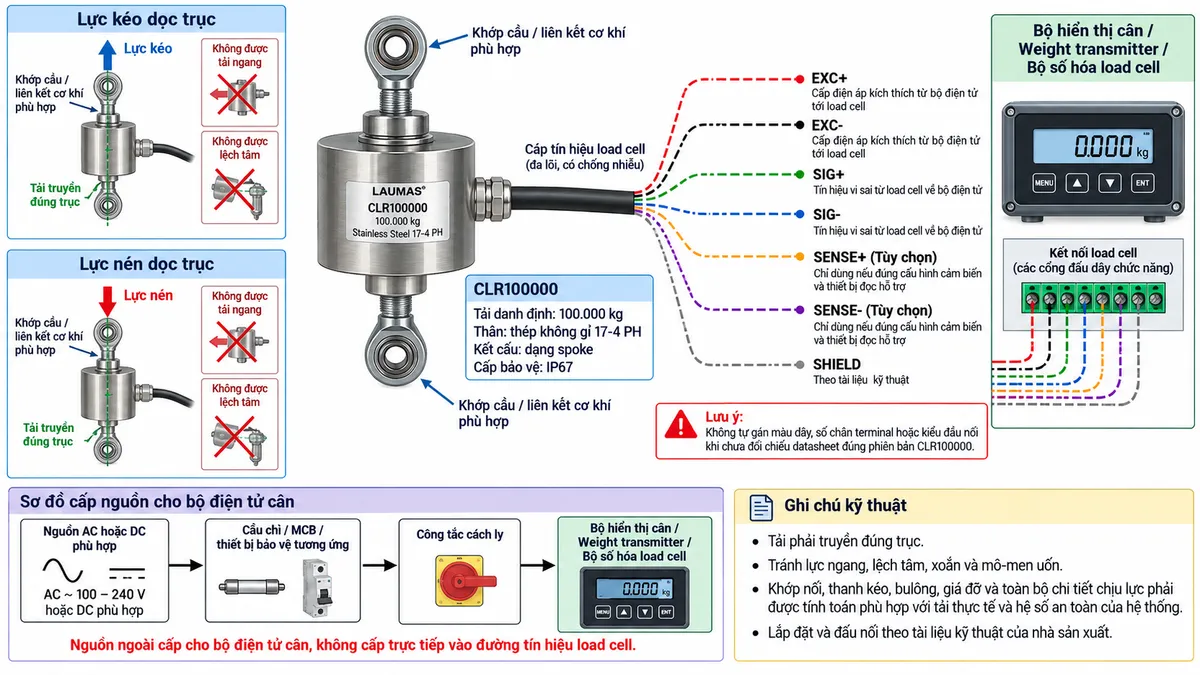

Trong hệ thống đo điển hình, bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cấp điện áp kích thích cho cầu đo của cảm biến và nhận tín hiệu vi sai do load cell tạo ra. Thiết bị điện tử tiếp tục khuếch đại, chuyển đổi và hiệu chuẩn tín hiệu để xác định giá trị lực hoặc trọng lượng.

Đối với tải danh định lớn như CLR100000, thiết kế cơ khí của toàn bộ chuỗi truyền lực có vai trò đặc biệt quan trọng. Khớp nối, thanh kéo, bulông, giá đỡ và các chi tiết chịu tải phải được lựa chọn theo tải thực tế và hệ số an toàn phù hợp, đồng thời hạn chế tải ngang, lệch tâm, xoắn và mô-men uốn.

Nguyên lý hoạt động của CLR100000

Load cell strain gauge CLR100000 hoạt động dựa trên sự biến dạng đàn hồi của phần tử kim loại. Khi lực kéo hoặc lực nén tác động đúng theo trục đo, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ trong giới hạn thiết kế.

Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng. Những strain gauge này được bố trí thành cầu Wheatstone để chuyển sự thay đổi điện trở thành tín hiệu điện vi sai tương ứng với tải đang tác động.

Bộ điện tử cân cung cấp điện áp kích thích cho cầu Wheatstone và thu nhận tín hiệu đo từ load cell. Tín hiệu sau đó được khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc trước khi được quy đổi thành giá trị lực hoặc trọng lượng để hiển thị, ghi dữ liệu hoặc sử dụng trong hệ thống điều khiển tự động.

Nếu cấu hình cảm biến và thiết bị đọc có hỗ trợ đường sense, các đường phản hồi điện áp có thể được sử dụng để hỗ trợ giám sát điện áp kích thích tại cảm biến. Cách đấu cụ thể phải căn cứ vào tài liệu kỹ thuật của đúng phiên bản sử dụng.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo nén tải lớn, CLR100000 phù hợp với nhiều hệ thống đo lực công nghiệp, kiểm tra kết cấu và tự động hóa.

• Máy thử kéo – nén tải lớn và hệ thống thử lực công nghiệp.
• Thiết bị kiểm tra tải của kết cấu và cụm cơ khí.
• Máy ép và cơ cấu chấp hành cần giám sát lực.
• Hệ thống kiểm tra tải trong dây chuyền sản xuất.
• Thiết bị giám sát tải và cảnh báo quá tải.
• Hệ thống nghiên cứu, thử nghiệm và thu thập dữ liệu lực.
• Ứng dụng tự động hóa cần truyền dữ liệu lực hoặc trọng lượng về PLC, HMI hay SCADA.

Lưu ý khi lắp đặt và sử dụng

Với load cell tải lớn CLR100000, việc thiết kế đường truyền lực đúng kỹ thuật là điều kiện quan trọng để duy trì độ ổn định của phép đo. Cảm biến cần chịu lực kéo hoặc nén đúng theo trục; không nên để các kết cấu phụ tạo thêm lực ngang hoặc mô-men lên phần tử đo.

Cơ cấu gá cần đủ độ cứng nhưng không được gây khóa cứng ngoài ý muốn đối với hướng lực cần đo. Cáp tín hiệu nên được bố trí tránh xa cáp động lực, biến tần, động cơ và các nguồn gây nhiễu điện từ mạnh; việc nối shield cần thực hiện theo hướng dẫn của hệ thống điện tử cân.

Cam kết và nơi mua Laumas CLR100000 chính hãng

Khi lựa chọn CLR100000 chính hãng, cần đối chiếu đồng bộ giữa tải làm việc, tải động, hệ số an toàn, kết cấu gá, điều kiện môi trường và thiết bị xử lý tín hiệu. Với ứng dụng trong khu vực có yêu cầu chống cháy nổ, cần xác nhận đúng phiên bản chứng nhận trước khi đặt hàng và lắp đặt.

Khách hàng cần mua cảm biến lực kéo và nén Laumas CLR100000, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị cân, weight transmitter, bộ số hóa load cell và phụ kiện kết nối phù hợp có thể đặt hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu model và lựa chọn cấu hình phù hợp với yêu cầu ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLR100000 dùng để đo lực kéo hay lực nén?

CLR100000 là load cell hai chiều, có thể sử dụng để đo cả lực kéo và lực nén khi tải được truyền đúng theo trục làm việc của cảm biến.

Tải danh định của CLR100000 là bao nhiêu?

CLR100000 thuộc mức tải danh định 100.000 kg của dòng CLR. Khi lựa chọn cho hệ thống thực tế cần tính thêm tải động, tải cực đại và hệ số an toàn của toàn bộ cơ cấu chịu lực.

CLR100000 sử dụng cấp bảo vệ nào?

Ở mức tải 100.000 kg, CLR100000 sử dụng cấp bảo vệ IP67. Điều kiện môi trường và phương án lắp đặt thực tế vẫn cần được xem xét để bảo vệ toàn bộ hệ thống đo.

CLR100000 có phù hợp với ứng dụng tải lặp nhiều chu kỳ không?

Có. Dòng CLR được thiết kế với độ bền mỏi trên 20 triệu chu kỳ làm việc, phù hợp cho máy thử và các cơ cấu thường xuyên tăng tải, giảm tải hoặc thay đổi giữa kéo và nén.

CLR100000 có thể đưa tín hiệu về PLC không?

Có thể. Tín hiệu load cell được đưa qua weight transmitter, bộ số hóa hoặc thiết bị điện tử cân phù hợp để khuếch đại và chuyển đổi trước khi truyền dữ liệu tới PLC hoặc hệ thống điều khiển.

Tại sao CLR100000 phải được lắp sao cho tải truyền đúng trục?

Tải đúng trục giúp phần tử đàn hồi làm việc theo hướng đo thiết kế. Lực ngang, lệch tâm, xoắn hoặc mô-men uốn có thể gây biến dạng ngoài mong muốn, ảnh hưởng kết quả đo và làm tăng ứng suất lên cảm biến.

Có thể cấp nguồn AC hoặc DC trực tiếp vào CLR100000 không?

Không. Load cell nhận điện áp kích thích từ bộ điện tử cân qua các đường EXC. Nguồn ngoài chỉ cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa theo yêu cầu nguồn của thiết bị đó.

Có thể đấu dây CLR100000 theo màu dây của model khác không?

Không nên. Chức năng EXC, SIG, SENSE, SHIELD, màu dây và số chân terminal phải được đối chiếu với datasheet của đúng phiên bản CLR100000 và thiết bị điện tử đang sử dụng.
