CLR2000M8 | Cảm biến (load cells) lực căng và nén Laumas CLR2000M8

1. Giới thiệu CLR2000M8 | Cảm biến lực căng và nén Laumas CLR2000M8

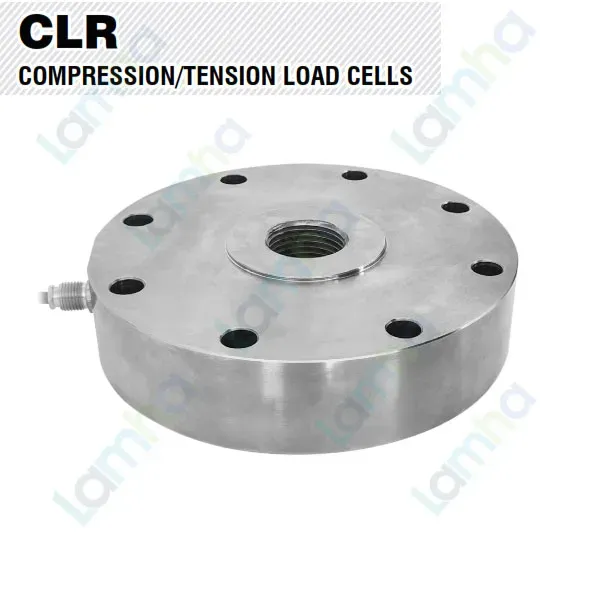

CLR2000M8 | Cảm biến lực căng và nén Laumas CLR2000M8 là load cell hai chiều thuộc dòng CLR của Laumas, được phát triển để đo lực kéo và lực nén trong các hệ thống đo lực, thử tải và tự động hóa công nghiệp. Model CLR2000M8 thuộc mức tải danh định 2.000 kg của dòng CLR, phù hợp với các máy và cơ cấu cần theo dõi lực theo hai hướng trên cùng một phần tử đo.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell và các thành phần phục vụ hệ thống cân điện tử, đo lực và điều khiển tự động.

Dòng CLR sử dụng phần tử đàn hồi bằng thép không gỉ 17-4 PH với kết cấu dạng spoke. Một đặc điểm nổi bật của dòng sản phẩm này là khả năng chịu mỏi cao trên 20 triệu chu kỳ làm việc, giúp cảm biến phù hợp với những ứng dụng có tải thay đổi hoặc lặp lại thường xuyên.

2. Ưu điểm và tính năng nổi bật của Laumas CLR2000M8

Cảm biến lực kéo nén CLR2000M8 được thiết kế để kết hợp khả năng đo hai chiều, độ bền cơ khí và khả năng làm việc lâu dài trong môi trường công nghiệp. Việc đo cả lực kéo và lực nén trên cùng một cảm biến giúp đơn giản hóa cơ cấu đo đối với máy thử và thiết bị có trạng thái tải đảo chiều.

• Đo được cả lực kéo và lực nén hai chiều trên cùng một phần tử cảm biến.
• Kết cấu dạng spoke phù hợp với các ứng dụng đo lực công nghiệp và thử tải.
• Thiết kế chịu mỏi cao, hướng tới các hệ thống có số chu kỳ tải lớn.
• Thân cảm biến bằng thép không gỉ 17-4 PH, thích hợp cho môi trường công nghiệp.
• Cấp bảo vệ cao đối với nhóm tải của CLR2000M8, hỗ trợ sử dụng tại khu vực có bụi và độ ẩm.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để xử lý và truyền dữ liệu đo.
• Dòng CLR có các chứng nhận ATEX và IECEx cho những cấu hình phù hợp khi sử dụng trong môi trường có nguy cơ cháy nổ.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	2.000 kg
Kiểu đo	Kéo và nén
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu phần tử đo	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ	IP68
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc
Chứng nhận của dòng sản phẩm	ATEX, IECEx, CE, UKCA

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CLR2000M8

Chức năng đo lực và kết nối hệ thống

Laumas CLR2000M8 có chức năng chuyển đổi lực cơ học tác động lên phần tử đàn hồi thành tín hiệu điện để hệ thống điện tử cân xử lý. Cảm biến có thể nhận lực kéo hoặc lực nén, tuy nhiên tải cần được truyền theo đúng trục làm việc nhằm hạn chế ảnh hưởng của tải ngang, lệch tâm, xoắn và mô-men uốn.

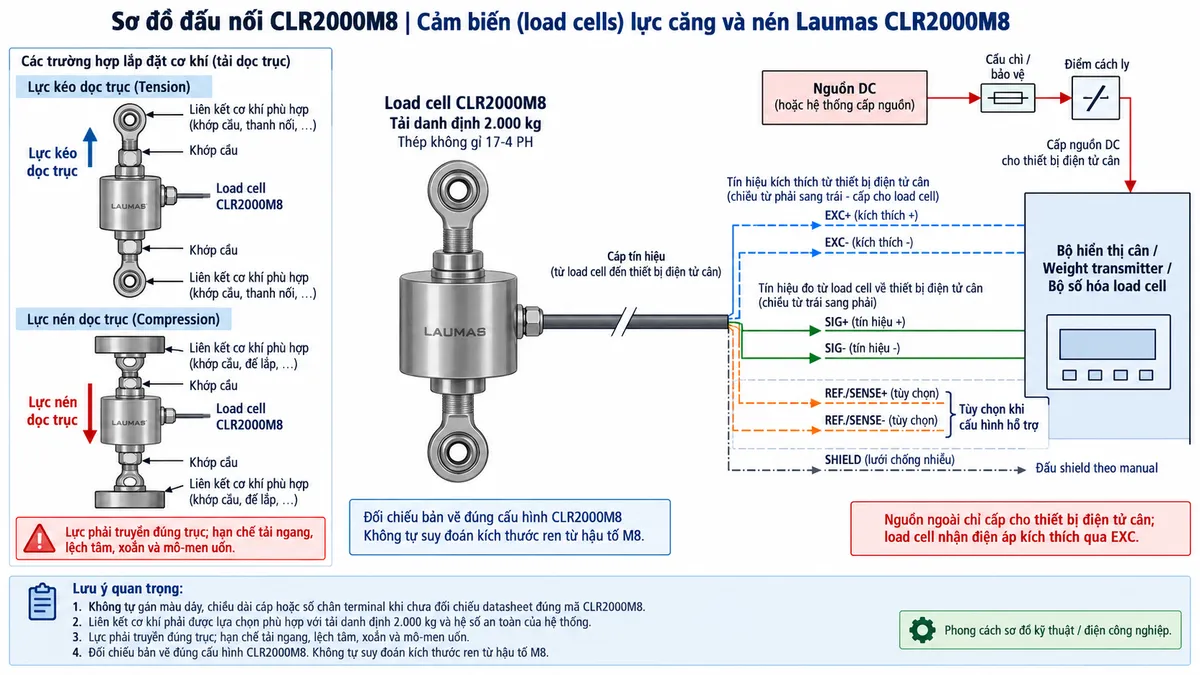

CLR2000M8 thuộc nhóm load cell strain gauge. Trong hệ thống hoàn chỉnh, bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cung cấp điện áp kích thích cho cầu đo và tiếp nhận tín hiệu vi sai từ cảm biến. Thiết bị điện tử sau đó thực hiện khuếch đại, chuyển đổi, hiệu chuẩn và xử lý giá trị đo.

Với mã cấu hình CLR2000M8, các thông tin chi tiết về đầu nối cơ khí, màu dây, chiều dài cáp hoặc chân terminal cần được đối chiếu theo datasheet và bản vẽ đúng mã hàng trước khi thi công; không nên suy luận chỉ từ hậu tố của model.

Nguyên lý hoạt động của CLR2000M8

Load cell CLR2000M8 hoạt động dựa trên nguyên lý biến dạng đàn hồi kết hợp strain gauge. Khi lực kéo hoặc lực nén tác động lên cảm biến, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ trong giới hạn thiết kế.

Các strain gauge được bố trí trên phần tử đàn hồi sẽ biến dạng theo và làm thay đổi điện trở. Khi các strain gauge được mắc thành cầu Wheatstone và được cấp điện áp kích thích, sự thay đổi điện trở tạo ra tín hiệu điện vi sai tỷ lệ với lực tác động.

Tín hiệu từ cầu đo được truyền tới bộ điện tử cân để khuếch đại và chuyển đổi A/D. Sau quá trình hiệu chuẩn, lọc, zero hoặc tare, thiết bị xử lý có thể quy đổi tín hiệu thành giá trị lực hoặc trọng lượng để hiển thị hoặc cung cấp cho hệ thống điều khiển.

Khi kết hợp với weight transmitter hoặc bộ số hóa phù hợp, dữ liệu từ cảm biến có thể được đưa tới PLC, HMI hoặc SCADA để giám sát tải, thiết lập cảnh báo, lưu dữ liệu và tham gia vào chu trình điều khiển tự động.

Ứng dụng điển hình

Với khả năng đo lực kéo và nén 2.000 kg, CLR2000M8 phù hợp với máy thử kéo nén, thiết bị kiểm tra độ bền cơ khí, máy ép kéo, hệ thống kiểm tra linh kiện và nhiều cơ cấu công nghiệp cần giám sát tải theo hai hướng.

Đặc tính chịu mỏi trên 20 triệu chu kỳ đặc biệt hữu ích cho các máy có quá trình tải và giảm tải diễn ra liên tục, chẳng hạn hệ thống thử nghiệm độ bền, dây chuyền kiểm tra sản phẩm và thiết bị tự động có chuyển động lặp.

Trong hệ thống điều khiển, CLR2000M8 có thể phối hợp với thiết bị chuyển đổi tín hiệu để giám sát lực theo thời gian thực, kiểm tra giới hạn tải, phát hiện bất thường và hỗ trợ kiểm soát chất lượng sản phẩm.

4. Cam kết và nơi mua Laumas CLR2000M8 chính hãng

Khi lựa chọn CLR2000M8 chính hãng, cần xem xét đồng bộ tải làm việc, tải động, hệ số an toàn, kết cấu gá, môi trường sử dụng và thiết bị điện tử xử lý tín hiệu. Đối với mã có hậu tố cấu hình như CLR2000M8, việc đối chiếu đúng datasheet và bản vẽ kỹ thuật trước khi đặt hàng đặc biệt quan trọng để bảo đảm tương thích cơ khí và điện.

Khách hàng cần mua CLR2000M8, nhận báo giá hoặc tư vấn lựa chọn load cell, bộ hiển thị, weight transmitter và giải pháp đo lực có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm Laumas chính hãng, đúng model và phù hợp yêu cầu kỹ thuật.

Câu hỏi thường gặp (FAQ)

Laumas CLR2000M8 dùng để đo lực kéo hay lực nén?

CLR2000M8 thuộc dòng load cell CLR dùng cho cả lực kéo và lực nén, với điều kiện tải được truyền theo đúng hướng làm việc của cảm biến.

Tải danh định của CLR2000M8 là bao nhiêu?

CLR2000M8 thuộc phiên bản tải danh định 2.000 kg trong dòng cảm biến lực kéo và nén CLR của Laumas.

CLR2000M8 được chế tạo từ vật liệu gì?

Phần tử cảm biến dòng CLR ở mức tải này được chế tạo từ thép không gỉ 17-4 PH và sử dụng kết cấu dạng spoke.

CLR2000M8 có phù hợp với tải lặp lại nhiều chu kỳ không?

Có. Một đặc điểm nổi bật của dòng CLR chịu mỏi cao là thiết kế cho trên 20 triệu chu kỳ làm việc, phù hợp với máy và hệ thống có tải lặp lại thường xuyên.

CLR2000M8 có cấp bảo vệ nào?

Mức tải 2.000 kg thuộc nhóm CLR từ 500 đến 30.000 kg được Laumas công bố với cấp bảo vệ IP68.

Hậu tố M8 trong CLR2000M8 có nên được hiểu trực tiếp là kích thước ren M8 không?

Không nên suy luận kích thước liên kết cơ khí chỉ dựa vào hậu tố model. Khi thiết kế cơ cấu gá, cần kiểm tra bản vẽ và datasheet đúng mã CLR2000M8 để xác nhận cấu hình thực tế.

CLR2000M8 có thể kết nối với PLC không?

Có thể. Thông thường load cell được kết nối với weight transmitter hoặc bộ số hóa load cell, sau đó thiết bị này xử lý tín hiệu và truyền dữ liệu lực hoặc trọng lượng tới PLC, HMI hay SCADA.

Tại sao cần hạn chế tải ngang và mô-men uốn?

Tải ngang, lệch tâm, xoắn và mô-men uốn có thể tạo biến dạng ngoài hướng đo mong muốn, làm tăng sai số và gây ứng suất không cần thiết lên phần tử đàn hồi. Vì vậy kết cấu gá cần truyền lực kéo hoặc nén theo đúng trục đo.
