CLR500 | Cảm biến (load cells) lực căng và nén Laumas CLR500

1. Giới thiệu CLR500 | Cảm biến lực căng và nén Laumas CLR500

CLR500 | Cảm biến lực căng và nén Laumas CLR500 là load cell hai chiều thuộc dòng CLR mới của Laumas, được thiết kế để đo lực kéo và lực nén trong các hệ thống đo lực, thử tải và tự động hóa công nghiệp. Model CLR500 có tải danh định 500 kg, sử dụng kết cấu dạng spoke và được tối ưu cho những ứng dụng cần khả năng chịu tải lặp lại trong thời gian dài.

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, được thành lập từ năm 1984 tại Parma. Hãng phát triển nhiều dòng load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và phụ kiện phục vụ cân điện tử, đo lực và hệ thống điều khiển công nghiệp.

Điểm đáng chú ý của dòng CLR là khả năng chịu mỏi cao, với thiết kế hướng tới hơn 20 triệu chu kỳ làm việc. Đây là lợi thế quan trọng đối với các máy thử, cơ cấu chuyển động lặp và hệ thống sản xuất có tải thay đổi liên tục.

2. Ưu điểm và tính năng nổi bật của Laumas CLR500

Cảm biến lực kéo nén CLR500 kết hợp khả năng đo hai chiều với kết cấu thép không gỉ và thiết kế chịu mỏi cao, phù hợp cho cả phép đo lực tĩnh và những quá trình có tải lặp lại thường xuyên.

• Đo được cả lực kéo và lực nén trên cùng một cảm biến.
• Kết cấu dạng spoke giúp tạo phần tử đàn hồi phù hợp cho phép đo lực hai chiều.
• Thiết kế hướng tới độ bền mỏi trên 20 triệu chu kỳ làm việc.
• Thân bằng thép không gỉ, phù hợp với môi trường công nghiệp.
• Cấp bảo vệ cao đối với phiên bản tải 500 kg, hỗ trợ làm việc trong môi trường có bụi và độ ẩm.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để tạo thành hệ thống đo lực hoàn chỉnh.
• Dòng CLR có các phiên bản được hỗ trợ chứng nhận ATEX và IECEx cho những cấu hình ứng dụng phù hợp; cần chọn đúng mã chứng nhận khi đặt hàng cho khu vực nguy hiểm.

Thông số kỹ thuật tiêu biểu của CLR500

Thông số	Giá trị
Tải danh định	500 kg
Kiểu đo	Kéo và nén
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ	IP68
Kết cấu phần tử đo	Dạng spoke
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CLR500

Chức năng đo lực và kết nối hệ thống

Laumas CLR500 thực hiện nhiệm vụ chuyển đổi lực cơ học thành tín hiệu điện tỷ lệ để bộ điện tử cân xử lý. Trong ứng dụng thực tế, tải cần được truyền qua cơ cấu gá phù hợp và đi theo đúng trục làm việc của load cell nhằm hạn chế sai số do lực ngang, lệch tâm, xoắn hoặc mô-men uốn.

Load cell không phải là thiết bị tự cấp nguồn độc lập. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích sẽ cấp điện áp kích thích cho cầu strain gauge và tiếp nhận tín hiệu đo trả về. Việc đấu dây phải tuân theo datasheet hoặc manual đúng phiên bản CLR500, đặc biệt đối với màu dây, số chân terminal và các đường sense nếu cấu hình cáp có hỗ trợ.

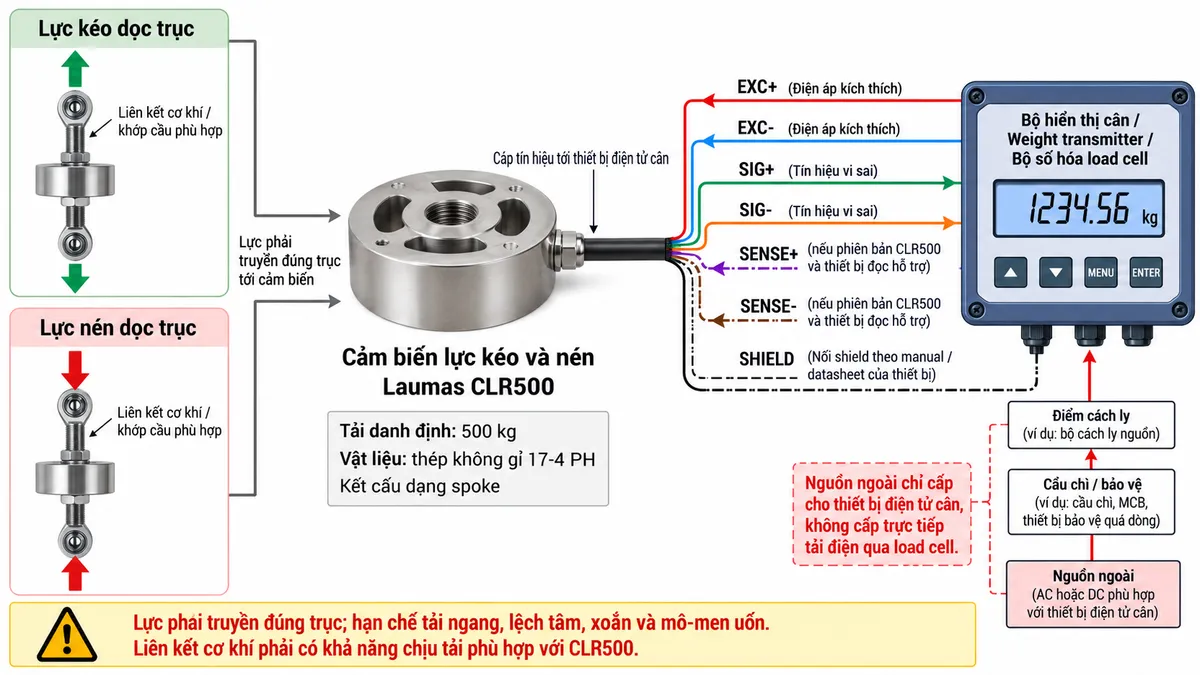

Nguyên lý hoạt động của CLR500

CLR500 hoạt động theo nguyên lý strain gauge và cầu Wheatstone. Khi lực kéo hoặc nén tác động lên cảm biến, phần tử đàn hồi bằng kim loại biến dạng rất nhỏ. Các strain gauge gắn tại những vị trí xác định trên phần tử đo biến dạng theo và làm thay đổi điện trở.

Khi các strain gauge được mắc thành cầu Wheatstone và được cấp điện áp kích thích, sự thay đổi điện trở tạo ra một tín hiệu điện vi sai tỷ lệ với lực tác động. Tín hiệu mức thấp này được bộ điện tử cân khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc trước khi quy đổi thành giá trị lực hoặc trọng lượng.

Thiết kế spoke của load cell chịu mỏi CLR500 đặc biệt phù hợp với các ứng dụng có chu kỳ tải lặp lại, nơi cảm biến thường xuyên chuyển đổi giữa trạng thái tải, giảm tải, kéo hoặc nén.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo và nén 500 kg cùng độ bền mỏi cao, CLR500 phù hợp với máy thử lực, máy kiểm tra độ bền cơ khí, thiết bị kiểm tra linh kiện, cơ cấu ép kéo, dây chuyền sản xuất và các máy có chu kỳ tải lặp lại.

Trong tự động hóa, CLR500 có thể kết hợp với weight transmitter hoặc bộ số hóa để đưa dữ liệu lực vào PLC. Hệ thống sau đó có thể sử dụng giá trị đo để giám sát tải, phát hiện quá tải, kiểm soát chất lượng, ghi dữ liệu hoặc hiển thị trên HMI và SCADA.

Với những ứng dụng có tần suất hoạt động cao, đặc tính chịu mỏi trên 20 triệu chu kỳ giúp dòng CLR trở thành lựa chọn đáng chú ý khi độ bền cơ học lâu dài là tiêu chí quan trọng.

4. Cam kết và nơi mua Laumas CLR500 chính hãng

Khi lựa chọn CLR500 chính hãng, cần kiểm tra đồng bộ tải làm việc thực tế, hệ số an toàn, kết cấu gá, điều kiện môi trường, thiết bị điện tử cân và yêu cầu về chứng nhận nếu lắp đặt trong khu vực đặc biệt. Lựa chọn đúng cấu hình giúp nâng cao độ chính xác, độ bền và an toàn của toàn hệ thống.

Khách hàng cần mua CLR500, nhận báo giá hoặc tư vấn lựa chọn load cell, weight transmitter và giải pháp đo lực có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm Laumas chính hãng, đúng model và phù hợp yêu cầu kỹ thuật.

Câu hỏi thường gặp (FAQ)

Laumas CLR500 dùng để đo lực kéo hay lực nén?

CLR500 là load cell hai chiều, có thể đo cả lực kéo và lực nén khi tải được truyền đúng theo trục làm việc của cảm biến.

Tải danh định của CLR500 là bao nhiêu?

Phiên bản CLR500 có tải danh định 500 kg và thuộc dòng CLR có nhiều mức tải khác nhau phục vụ các ứng dụng từ tải trung bình đến tải rất lớn.

Điểm nổi bật của dòng CLR so với load cell thông thường là gì?

Một đặc điểm quan trọng của dòng CLR là khả năng chịu mỏi cao, được thiết kế cho hơn 20 triệu chu kỳ làm việc, phù hợp với các ứng dụng tải lặp lại.

CLR500 được làm từ vật liệu gì?

CLR500 sử dụng phần tử cảm biến bằng thép không gỉ 17-4 PH, kết hợp với kết cấu dạng spoke phục vụ phép đo kéo và nén.

CLR500 có phù hợp với môi trường công nghiệp không?

Có. Phiên bản 500 kg của dòng CLR có cấp bảo vệ IP68, phù hợp với nhiều môi trường công nghiệp khi được lắp đặt và đấu nối đúng hướng dẫn kỹ thuật.

CLR500 có thể đưa tín hiệu về PLC không?

Có thể. Thông thường cần kết hợp CLR500 với weight transmitter hoặc bộ số hóa load cell phù hợp để xử lý tín hiệu analog của cảm biến và truyền giá trị đo tới PLC, HMI hoặc SCADA.

Tại sao phải hạn chế lực ngang và mô-men uốn khi lắp CLR500?

Lực ngang, lệch tâm, xoắn hoặc mô-men uốn tạo ra biến dạng ngoài hướng đo mong muốn, có thể làm tăng sai số và gây ứng suất không cần thiết lên phần tử đàn hồi. Vì vậy cơ cấu gá nên đảm bảo lực kéo hoặc nén truyền đúng trục.

CLR500 có phù hợp với máy làm việc theo chu kỳ liên tục không?

Có. Đặc tính chịu tải lặp lại trên 20 triệu chu kỳ khiến dòng CLR đặc biệt phù hợp với máy thử, dây chuyền tự động và cơ cấu có quá trình tải và giảm tải diễn ra thường xuyên.
