CLR20000M8 | Cảm biến (load cells) lực căng và nén Laumas CLR20000M8

CLR20000M8 | Cảm biến lực căng và nén Laumas CLR20000M8

CLR20000M8 | Cảm biến (load cells) lực căng và nén Laumas CLR20000M8 là cảm biến đo lực hai chiều thuộc dòng CLR của Laumas, được thiết kế cho các ứng dụng cần đo lực kéo và lực nén theo trục, đặc biệt trong máy thử tải, cơ cấu kéo – ép và hệ thống công nghiệp có chu kỳ tải lặp lại.

Dòng CLR sử dụng phần tử đàn hồi dạng spoke, chế tạo bằng thép không gỉ 17-4 PH và được Laumas phát triển với khả năng chịu mỏi cao. Ở mức tải 20.000 kg, cảm biến phù hợp với các hệ thống đo lực công suất lớn nhưng vẫn yêu cầu tín hiệu ổn định để đưa về bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và đo lực công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị, bộ truyền tín hiệu, bộ số hóa và nhiều thành phần phục vụ cân định lượng, kiểm tra lực và tự động hóa công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas CLR20000M8

Laumas CLR20000M8 hướng tới các ứng dụng cần đo lực kéo và lực nén trên cùng một cảm biến. Thiết kế dạng spoke kết hợp vật liệu thép không gỉ giúp cảm biến phù hợp với môi trường công nghiệp và các cơ cấu có tải thay đổi theo chu kỳ.

• Đo được cả lực kéo và lực nén khi tải được truyền đúng theo trục làm việc.
• Kết cấu phần tử đàn hồi dạng spoke, phù hợp cho các ứng dụng kiểm tra lực và thử tải.
• Khả năng chịu mỏi cao, thích hợp với máy móc có chu kỳ tăng tải và giảm tải lặp lại.
• Thân cảm biến bằng thép không gỉ 17-4 PH, đáp ứng yêu cầu độ bền cơ học trong công nghiệp.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell phù hợp.
• Thuận tiện tích hợp vào hệ thống PLC, HMI hoặc SCADA thông qua thiết bị chuyển đổi và xử lý tín hiệu tương thích.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại cảm biến	Load cell lực kéo và lực nén
Tải danh định	20.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu phần tử đo	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ tại mức tải 20.000 kg	IP68
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc

Chức năng, nguyên lý hoạt động và ứng dụng của CLR20000M8

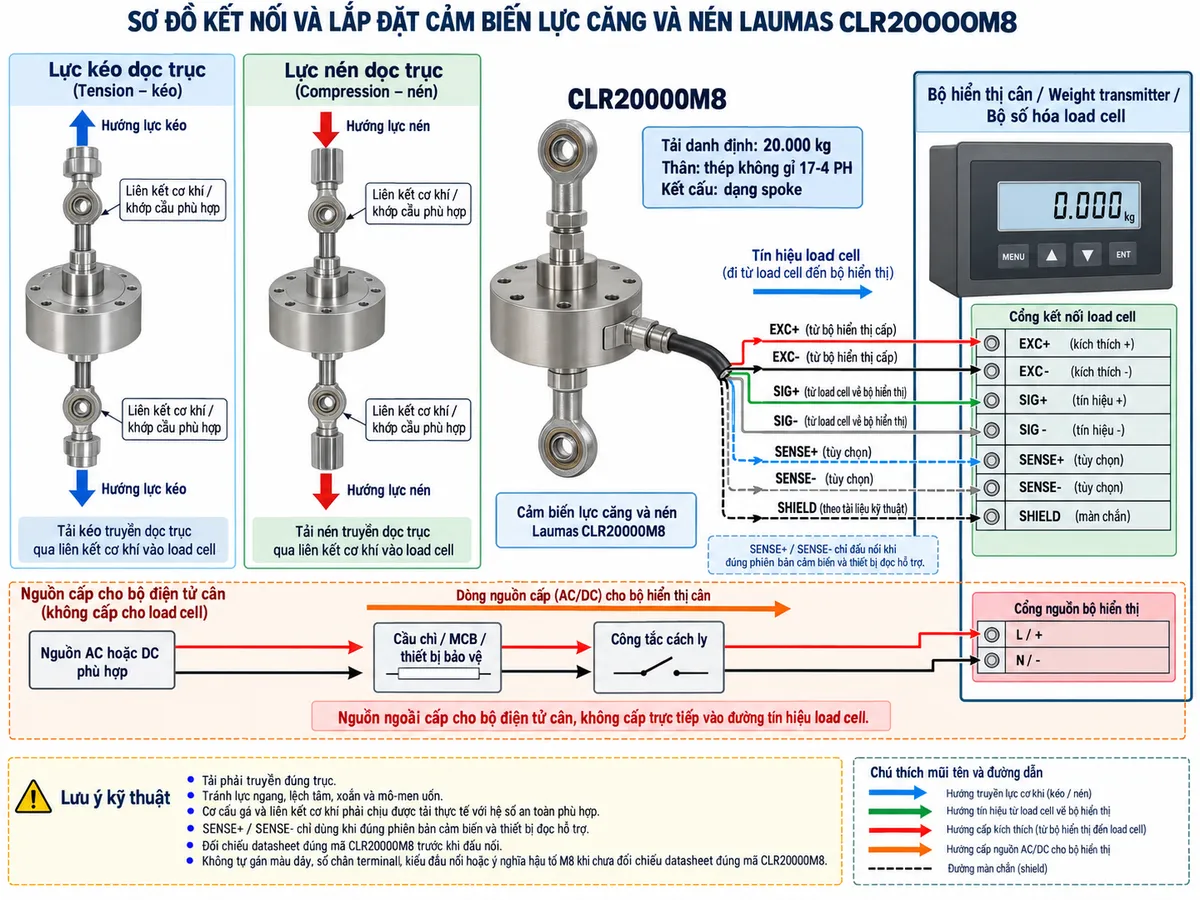

Chức năng đo lực và kết nối hệ thống

Load cell kéo nén CLR20000M8 có nhiệm vụ chuyển đổi lực cơ học tác động lên cảm biến thành tín hiệu điện tỷ lệ để hệ thống điện tử có thể đo, hiển thị và xử lý. Trong ứng dụng thực tế, tải được truyền tới load cell thông qua cơ cấu gá, khớp cầu hoặc liên kết cơ khí phù hợp.

Bộ điện tử cân cấp điện áp kích thích tới mạch đo của load cell và tiếp nhận tín hiệu vi sai từ cảm biến. Tín hiệu này sau đó được khuếch đại, chuyển đổi và hiệu chuẩn để tạo ra giá trị lực hoặc trọng lượng có thể sử dụng cho hiển thị, giám sát hoặc điều khiển tự động.

Đối với mã CLR20000M8, phần hậu tố cấu hình cần được đối chiếu đúng tài liệu đặt hàng hoặc datasheet của phiên bản thực tế trước khi xác định chi tiết cơ khí, kiểu đầu nối, dây dẫn hoặc pinout. Không nên suy luận ý nghĩa của hậu tố chỉ từ tên model.

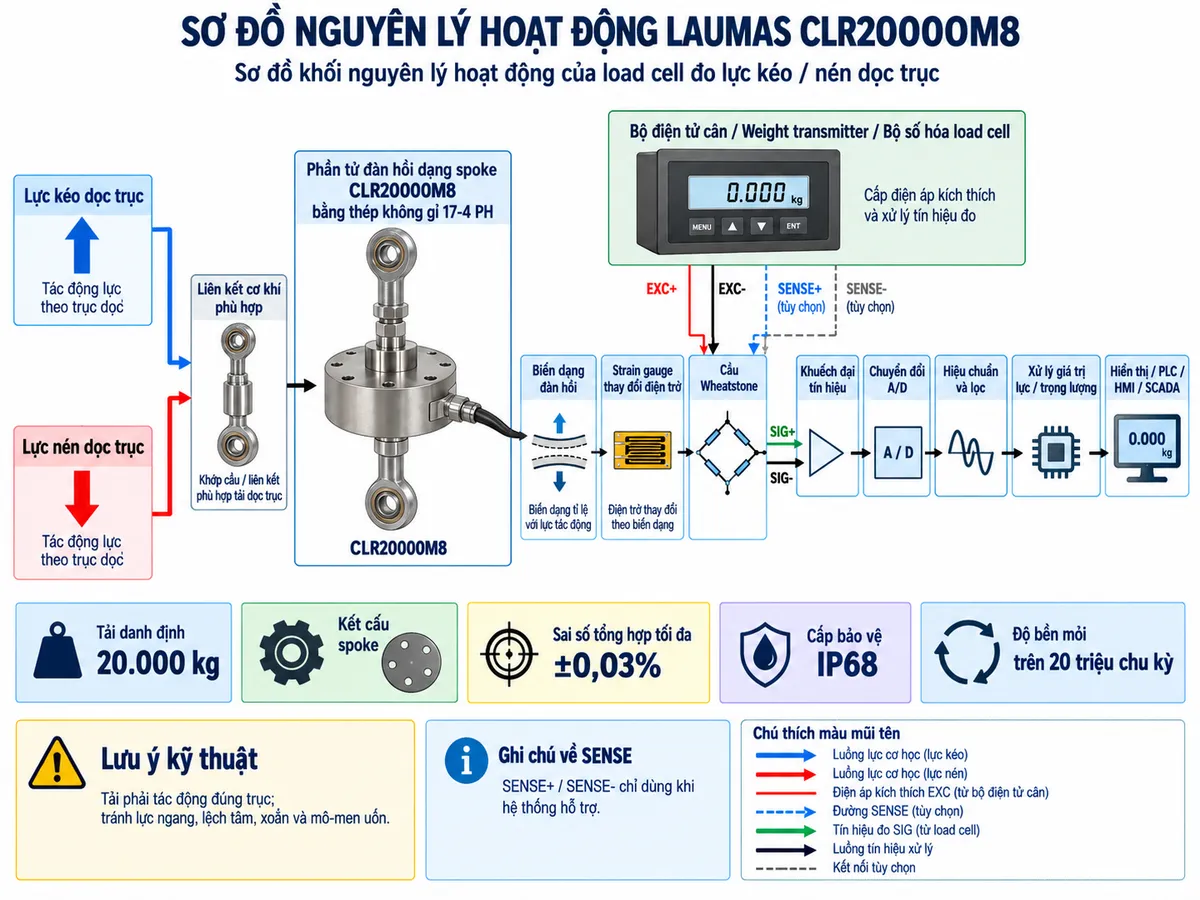

Nguyên lý hoạt động

Cảm biến lực strain gauge CLR20000M8 hoạt động dựa trên biến dạng đàn hồi của phần tử kim loại. Khi lực kéo hoặc lực nén tác động đúng trục, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ trong phạm vi làm việc của cảm biến.

Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng. Những phần tử này được bố trí trong cầu Wheatstone; khi cầu được cấp điện áp kích thích, sự thay đổi điện trở tạo ra tín hiệu vi sai tương ứng với lực tác động.

Tín hiệu mức thấp từ load cell được thiết bị điện tử cân khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc. Giá trị sau xử lý có thể được hiển thị trực tiếp hoặc truyền tới hệ thống điều khiển để giám sát tải, cảnh báo, ghi dữ liệu và thực hiện các chức năng tự động hóa.

Ứng dụng điển hình

Với khả năng đo lực kéo nén tải lớn và thiết kế chú trọng độ bền mỏi, CLR20000M8 phù hợp cho nhiều hệ thống công nghiệp và thử nghiệm.

• Máy thử kéo – nén và thiết bị kiểm tra tải cơ học.
• Máy ép và cơ cấu chấp hành cần theo dõi lực.
• Thiết bị thử tải kết cấu và linh kiện cơ khí.
• Dây chuyền sản xuất cần kiểm soát lực trong quá trình lắp ráp hoặc gia công.
• Hệ thống giám sát tải và cảnh báo quá tải.
• Hệ thống tự động hóa cần truyền giá trị lực về PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt

Để duy trì độ chính xác của cảm biến lực Laumas CLR20000M8, lực kéo hoặc nén cần tác động đúng theo trục thiết kế. Lực ngang, lệch tâm, xoắn và mô-men uốn có thể tạo thêm ứng suất không mong muốn và ảnh hưởng tới kết quả đo.

Cơ cấu gá, khớp cầu, thanh kéo, bulông và các thành phần chịu lực phải được thiết kế phù hợp với tải làm việc và hệ số an toàn của hệ thống. Cáp tín hiệu nên được bố trí tránh xa cáp động lực và các nguồn nhiễu điện từ mạnh; cách nối shield và các dây sense, nếu sử dụng, phải tuân thủ đúng tài liệu của phiên bản cảm biến và thiết bị điện tử cân.

Cam kết và nơi mua Laumas CLR20000M8 chính hãng

Khi lựa chọn CLR20000M8 chính hãng, cần đối chiếu đúng tải làm việc, phiên bản cấu hình, kết cấu gá, điều kiện môi trường và thiết bị xử lý tín hiệu đi kèm. Việc xác định đúng mã đặt hàng đặc biệt quan trọng đối với các biến thể có hậu tố cấu hình.

Khách hàng cần mua cảm biến lực kéo và nén Laumas CLR20000M8, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, weight transmitter, bộ số hóa và phụ kiện phù hợp có thể đặt hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu đúng model và cấu hình theo yêu cầu ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLR20000M8 dùng để đo lực kéo hay lực nén?

CLR20000M8 thuộc dòng load cell CLR dùng cho cả lực kéo và lực nén. Điều kiện quan trọng là lực phải được truyền đúng theo trục làm việc của cảm biến.

Tải danh định của CLR20000M8 là bao nhiêu?

Model thuộc mức tải danh định 20.000 kg của dòng CLR. Khi thiết kế hệ thống vẫn cần tính tải động, tải cực đại và hệ số an toàn thay vì chỉ dựa vào tải danh định.

CLR20000M8 có phù hợp với ứng dụng tải lặp không?

Có. Dòng CLR chịu mỏi cao được thiết kế cho hơn 20 triệu chu kỳ làm việc, phù hợp với các cơ cấu thường xuyên tăng tải, giảm tải hoặc chuyển đổi giữa kéo và nén.

CLR20000M8 có cấp bảo vệ IP68 không?

Có. Trong dòng CLR, mức tải 20.000 kg nằm trong dải được nhà sản xuất công bố cấp bảo vệ IP68.

CLR20000M8 có thể kết nối trực tiếp với PLC không?

Tín hiệu gốc của load cell cần được thu nhận bởi weight transmitter, bộ số hóa hoặc thiết bị điện tử cân tương thích. Thiết bị này thực hiện cấp kích thích, khuếch đại, chuyển đổi và đưa giá trị đo sang PLC bằng giao diện phù hợp.

Hậu tố M8 của CLR20000M8 có ý nghĩa gì?

Ý nghĩa chính xác của hậu tố cấu hình cần được xác nhận theo mã đặt hàng và datasheet của đúng phiên bản. Không nên tự suy luận M8 là kích thước ren, đầu nối hoặc số dây khi chưa có tài liệu xác nhận.

Có thể đấu dây CLR20000M8 dựa vào màu dây của một load cell khác không?

Không nên. Các chức năng EXC, SIG, SENSE và SHIELD phải được xác định theo tài liệu kỹ thuật của đúng phiên bản cảm biến. Việc suy đoán màu dây hoặc pinout từ model khác có thể gây đấu sai và ảnh hưởng hệ thống đo.

Tại sao cần hạn chế tải ngang và mô-men uốn?

Tải ngang, lệch tâm, xoắn và mô-men uốn tạo ra thành phần lực ngoài hướng đo chính, có thể làm tăng sai số và gây ứng suất không cần thiết lên phần tử đàn hồi. Vì vậy cơ cấu cơ khí cần ưu tiên truyền lực kéo hoặc nén đúng trục.
