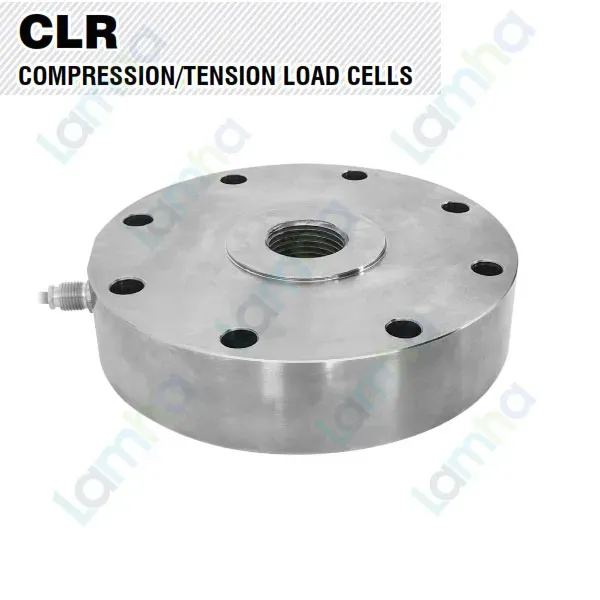

CLR30000M8 | Cảm biến (load cells) lực căng và nén Laumas CLR30000M8 là cảm biến đo lực hai chiều thuộc dòng CLR của Laumas, được sử dụng trong các hệ thống cần đo lực kéo, lực nén và tải cơ học theo trục. Dòng CLR được thiết kế theo kết cấu spoke, sử dụng thép không gỉ 17-4 PH và hướng tới các ứng dụng có số chu kỳ tải lớn.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell cùng nhiều thiết bị phục vụ máy móc, hệ thống cân và tự động hóa công nghiệp.

Ở mức tải danh định 30.000 kg, model CLR30000M8 phù hợp với các máy thử lực tải lớn, cơ cấu kéo – ép, thiết bị kiểm tra kết cấu và hệ thống giám sát tải cần cảm biến có độ bền cơ học và khả năng chịu mỏi cao.

Ưu điểm và tính năng nổi bật của Laumas CLR30000M8

Laumas CLR30000M8 thuộc dòng load cell kéo nén chịu mỏi cao, cho phép cùng một cảm biến làm việc với cả lực kéo và lực nén khi tải được truyền đúng theo trục đo.

• Đo được cả lực kéo và lực nén, thuận tiện cho máy thử và cơ cấu tải hai chiều.
• Phần tử đàn hồi dạng spoke phù hợp với các ứng dụng đo lực công nghiệp tải lớn.
• Thiết kế hướng tới độ bền mỏi cao cho các hệ thống có chu kỳ tải lặp lại.
• Thân bằng thép không gỉ 17-4 PH, phù hợp với yêu cầu độ bền cơ học trong môi trường công nghiệp.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để tạo thành chuỗi đo hoàn chỉnh.
• Phù hợp đưa dữ liệu lực hoặc trọng lượng về PLC, HMI và SCADA thông qua thiết bị điện tử cân tương thích.
• Dòng CLR có các phiên bản chứng nhận phục vụ yêu cầu công nghiệp và khu vực nguy hiểm.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Load cell lực kéo và lực nén
Tải danh định	30.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu phần tử đàn hồi	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ tại mức tải 30.000 kg	IP68
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc
Chứng nhận của dòng CLR	ATEX, IECEx, CE, UKCA

Chức năng, nguyên lý hoạt động và ứng dụng của CLR30000M8

Chức năng đo lực và kết nối hệ thống

Cảm biến lực kéo nén CLR30000M8 có chức năng chuyển đổi tải cơ học thành tín hiệu điện để hệ thống điện tử có thể đo và xử lý. Load cell được đặt trong đường truyền lực của máy, trong đó lực kéo hoặc lực nén phải đi qua cảm biến theo đúng trục làm việc.

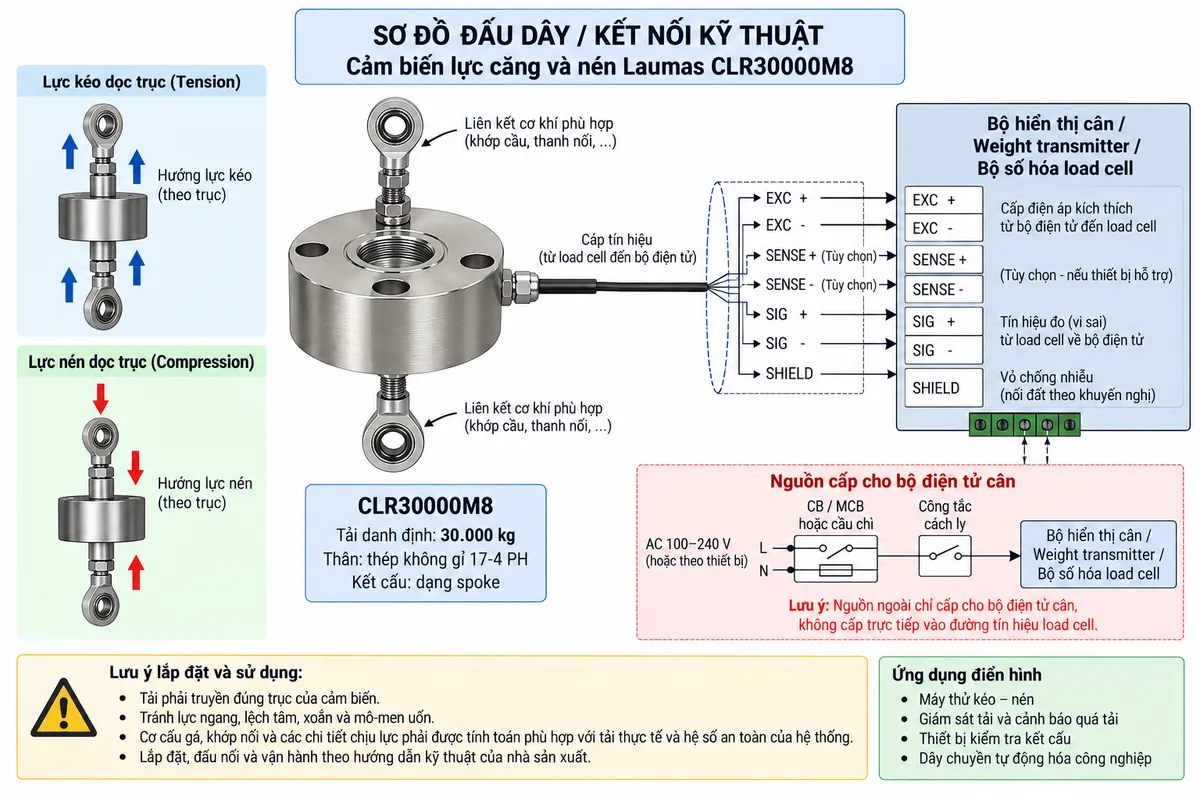

Trong hệ thống đo hoàn chỉnh, bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cung cấp điện áp kích thích tới cầu đo của cảm biến và tiếp nhận tín hiệu vi sai từ load cell. Thiết bị điện tử sau đó thực hiện khuếch đại, chuyển đổi, hiệu chuẩn và xử lý tín hiệu để tạo giá trị lực hoặc trọng lượng sử dụng cho hiển thị và điều khiển.

Đối với hậu tố cấu hình M8, không nên tự suy luận đây là kích thước ren, kiểu đầu nối hoặc pinout nếu chưa đối chiếu đúng mã đặt hàng và tài liệu kỹ thuật của phiên bản thực tế. Việc đấu dây cần căn cứ vào datasheet đi kèm sản phẩm.

Nguyên lý hoạt động của CLR30000M8

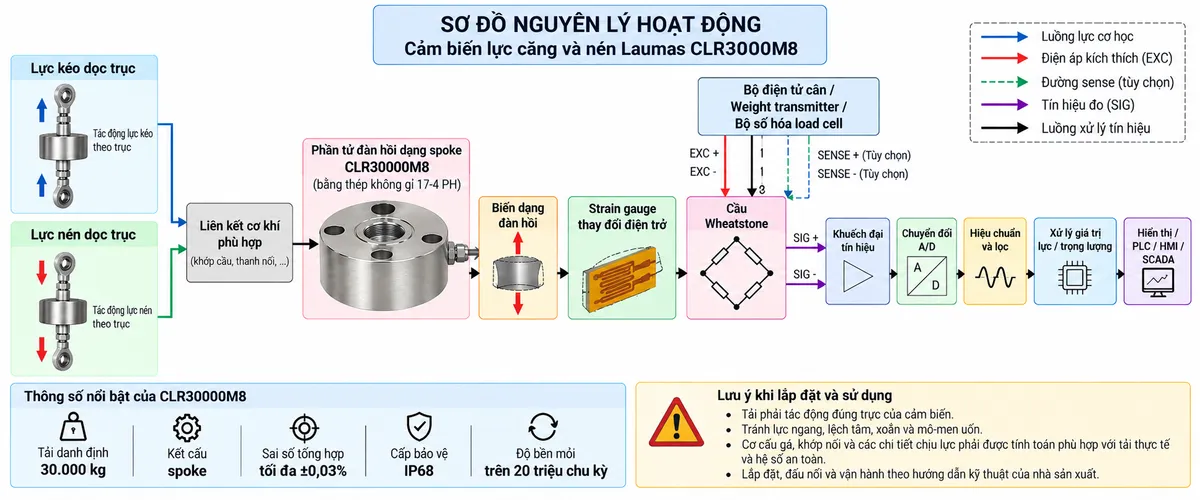

Load cell strain gauge CLR30000M8 hoạt động dựa trên sự biến dạng đàn hồi của phần tử đo. Khi lực kéo hoặc nén tác động đúng theo trục cảm biến, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ trong giới hạn thiết kế.

Các strain gauge được gắn trên những vùng biến dạng xác định của phần tử đàn hồi. Khi tải thay đổi, điện trở của strain gauge cũng thay đổi. Các strain gauge được bố trí trong cầu Wheatstone để chuyển sự thay đổi điện trở thành tín hiệu điện vi sai có quan hệ với tải tác động.

Bộ điện tử cân cung cấp điện áp kích thích cho cầu Wheatstone và thu nhận tín hiệu đo. Sau đó tín hiệu được khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc trước khi quy đổi thành giá trị lực hoặc trọng lượng để hiển thị, ghi dữ liệu hoặc đưa vào hệ thống điều khiển.

Nếu load cell và bộ điện tử sử dụng cấu hình có đường sense, SENSE+ và SENSE- có thể được dùng để phản hồi điện áp kích thích tại cảm biến. Việc có sử dụng hai đường này hay không phải được xác nhận theo đúng tài liệu của thiết bị thực tế.

Ứng dụng điển hình

Với khả năng đo lực kéo nén 30.000 kg và thiết kế chú trọng độ bền mỏi, CLR30000M8 phù hợp với nhiều hệ thống đo lực tải lớn.

• Máy thử kéo – nén và máy kiểm tra cơ tính tải lớn.
• Thiết bị thử tải kết cấu, chi tiết máy và cụm cơ khí.
• Máy ép và cơ cấu truyền động cần giám sát lực.
• Dây chuyền sản xuất cần kiểm soát lực trong quá trình lắp ráp hoặc gia công.
• Hệ thống giám sát tải và cảnh báo quá tải cho máy công nghiệp.
• Thiết bị nghiên cứu, thử nghiệm và thu thập dữ liệu lực.
• Hệ thống tự động hóa cần truyền dữ liệu đo tới PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt

Với cảm biến có tải lớn như Laumas CLR30000M8, thiết kế cơ khí của toàn bộ đường truyền lực đặc biệt quan trọng. Khớp nối, thanh kéo, bu lông, tai treo, giá đỡ và các chi tiết chịu tải phải được tính toán với hệ số an toàn phù hợp và không được trở thành điểm yếu hơn so với tải vận hành dự kiến.

Lực cần tác động đúng theo trục đo. Lực ngang, tải lệch tâm, xoắn hoặc mô-men uốn có thể tạo thành phần tải không mong muốn, làm ảnh hưởng kết quả đo và tăng ứng suất lên cảm biến. Cáp tín hiệu nên được bố trí cách xa cáp động lực và nguồn nhiễu điện từ mạnh.

Cam kết và nơi mua Laumas CLR30000M8 chính hãng

Khi lựa chọn CLR30000M8 chính hãng, người dùng cần kiểm tra đúng tải danh định, mã cấu hình, phương án liên kết cơ khí, thiết bị điện tử cân và điều kiện môi trường. Với ứng dụng trong khu vực nguy hiểm, cần xác định chính xác phiên bản chứng nhận phù hợp trước khi đặt hàng.

Khách hàng cần mua cảm biến lực kéo và nén Laumas CLR30000M8, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị cân, weight transmitter, bộ số hóa load cell và phụ kiện phù hợp có thể đặt hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu model và cấu hình hệ thống theo yêu cầu ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLR30000M8 dùng để đo lực kéo hay lực nén?

CLR30000M8 thuộc dòng CLR dùng để đo cả lực kéo và lực nén. Cảm biến cần được lắp sao cho lực truyền qua đúng theo trục làm việc.

Tải danh định của CLR30000M8 là bao nhiêu?

Model này thuộc mức tải danh định 30.000 kg trong dòng CLR. Khi chọn cho hệ thống thực tế cần tính thêm tải động, tải đỉnh và hệ số an toàn của cơ cấu.

CLR30000M8 có cấp bảo vệ IP68 không?

Có. Theo dữ liệu của dòng CLR, các mức tải từ 500 kg đến 30.000 kg sử dụng cấp bảo vệ IP68, vì vậy phiên bản tải 30.000 kg nằm trong phạm vi này.

CLR30000M8 có phù hợp với tải lặp nhiều chu kỳ không?

Có. Dòng CLR chịu mỏi cao được công bố khả năng làm việc trên 20 triệu chu kỳ, phù hợp cho máy thử và cơ cấu có tải lặp thường xuyên.

CLR30000M8 có thể kết nối trực tiếp với PLC không?

Tín hiệu gốc của load cell cần được xử lý qua weight transmitter, bộ số hóa hoặc thiết bị điện tử cân phù hợp. Thiết bị trung gian thực hiện cấp kích thích, khuếch đại và chuyển đổi tín hiệu trước khi truyền dữ liệu sang PLC.

Hậu tố M8 của CLR30000M8 có thể hiểu là ren M8 không?

Không nên tự suy luận như vậy. Ý nghĩa của hậu tố cấu hình cần được xác nhận bằng mã đặt hàng và tài liệu kỹ thuật của đúng phiên bản sản phẩm trước khi lựa chọn phụ kiện hoặc thiết kế cơ khí.

Tại sao phải hạn chế tải ngang và mô-men uốn khi lắp CLR30000M8?

Tải ngang, lệch tâm, xoắn và mô-men uốn tạo ra biến dạng ngoài hướng đo mong muốn. Những thành phần lực này có thể ảnh hưởng tới độ chính xác và làm tăng ứng suất lên phần tử đàn hồi.

Có thể đấu CLR30000M8 theo màu dây của một model CLR khác không?

Không nên. Chức năng EXC, SIG, SENSE, SHIELD, màu dây và pinout cần được xác nhận theo datasheet của đúng phiên bản cảm biến và thiết bị điện tử sử dụng để tránh đấu nối sai.
