CLR30000 | Cảm biến (load cells) lực căng và nén Laumas CLR30000

CLR30000 | Cảm biến lực căng và nén Laumas CLR30000

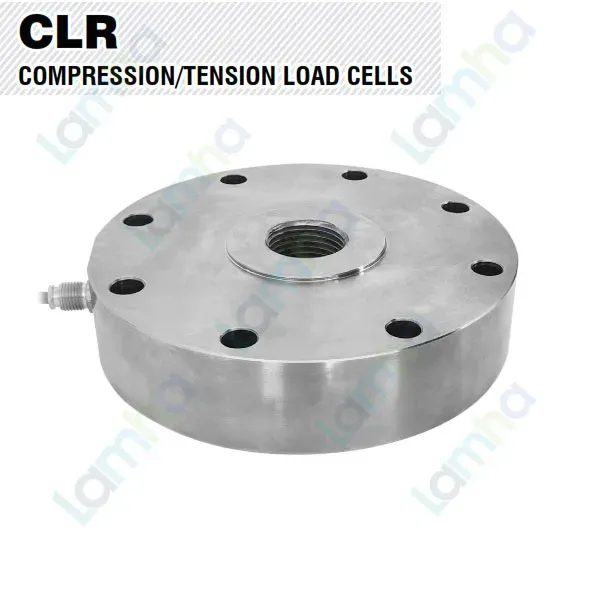

CLR30000 | Cảm biến (load cells) lực căng và nén Laumas CLR30000 là cảm biến đo lực hai chiều thuộc dòng CLR của Laumas, được phát triển cho các hệ thống cần đo lực kéo và lực nén theo trục trong máy móc, thiết bị thử nghiệm và dây chuyền tự động hóa công nghiệp.

Laumas Elettronica S.r.l. là thương hiệu Italia chuyên về công nghệ cân và đo lực, với danh mục gồm load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell và các giải pháp phục vụ cân, định lượng và tự động hóa. Dòng CLR được hãng thiết kế theo hướng kết hợp độ chính xác, kết cấu cơ khí chắc chắn và khả năng chịu tải lặp cao.

Với model CLR30000, người dùng có thể xây dựng hệ thống đo lực kéo – nén hoàn chỉnh bằng cách kết hợp cảm biến với cơ cấu truyền lực phù hợp và thiết bị điện tử cân để hiển thị, giám sát hoặc đưa dữ liệu về hệ thống điều khiển.

Ưu điểm và tính năng nổi bật của Laumas CLR30000

Laumas CLR30000 nổi bật với khả năng đo lực kéo và lực nén hai chiều trên cùng một cảm biến, phù hợp cho những máy có quá trình tải thay đổi chiều hoặc cần kiểm tra lực trong cả hai trạng thái kéo và nén.

• Kết cấu phần tử đàn hồi dạng spoke, phù hợp với các ứng dụng đo lực tải lớn.
• Thiết kế cho khả năng chịu mỏi cao, hữu ích trong máy móc có chu kỳ tải lặp thường xuyên.
• Thân cảm biến bằng thép không gỉ, phù hợp với môi trường công nghiệp và yêu cầu độ bền cơ học cao.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Phù hợp tích hợp vào hệ thống PLC, HMI hoặc SCADA thông qua thiết bị xử lý tín hiệu phù hợp.
• Dòng CLR có các phiên bản và chứng nhận phục vụ những yêu cầu công nghiệp chuyên biệt.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Load cell lực kéo và lực nén hai chiều
Tải danh định	30.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ tại mức tải này	IP68
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc
Chứng nhận và đánh dấu của dòng CLR	ATEX, IECEx, CE, UKCA

Chức năng, nguyên lý hoạt động và ứng dụng của CLR30000

Chức năng đo lực và kết nối hệ thống

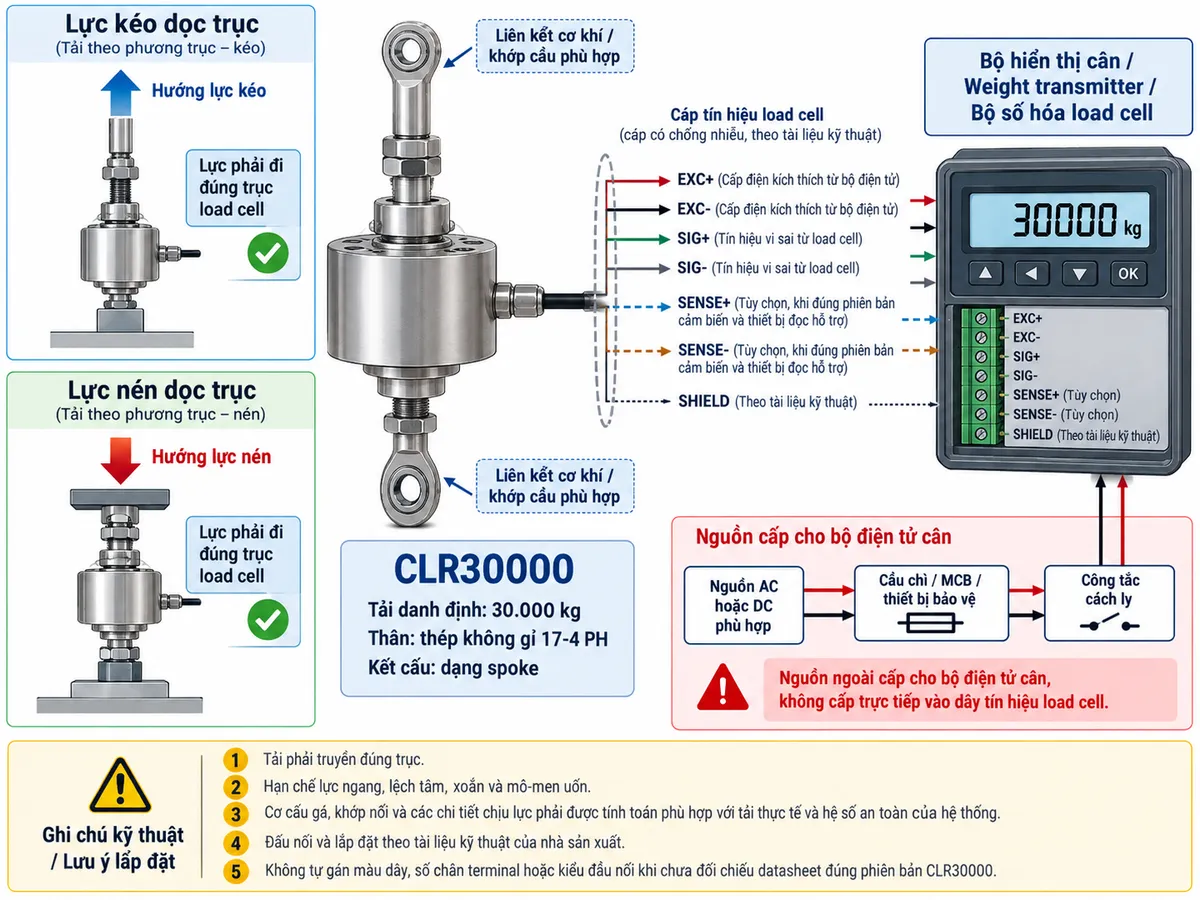

Cảm biến lực kéo nén CLR30000 có chức năng chuyển đổi lực cơ học tác động theo trục thành tín hiệu điện để hệ thống điện tử có thể đo, xử lý và giám sát. Cảm biến được lắp trong đường truyền lực bằng cơ cấu gá, khớp nối hoặc liên kết cơ khí phù hợp với ứng dụng.

Trong hệ thống đo hoàn chỉnh, bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cung cấp điện áp kích thích cho cầu đo strain gauge và tiếp nhận tín hiệu vi sai từ cảm biến. Từ đó, thiết bị điện tử thực hiện khuếch đại, chuyển đổi và hiệu chuẩn trước khi hiển thị hoặc truyền giá trị đo tới hệ thống điều khiển.

Việc xác định màu dây, số chân terminal, kiểu kết nối, đường sense và cách đấu shield cần tuân theo datasheet của đúng phiên bản cảm biến và thiết bị điện tử sử dụng. Không nên suy đoán pinout dựa trên một load cell khác trong cùng dòng.

Nguyên lý hoạt động

Load cell strain gauge CLR30000 hoạt động dựa trên sự biến dạng đàn hồi có kiểm soát của phần tử kim loại. Khi lực kéo hoặc lực nén tác động đúng trục, phần tử đàn hồi của cảm biến biến dạng một lượng nhỏ trong phạm vi thiết kế.

Các strain gauge được bố trí tại những vùng biến dạng thích hợp. Khi phần tử đàn hồi biến dạng, điện trở của strain gauge thay đổi. Các phần tử đo này được tổ chức thành cầu Wheatstone để biến sự thay đổi điện trở thành tín hiệu điện vi sai.

Bộ điện tử cân cấp điện áp kích thích cho cầu Wheatstone và nhận tín hiệu đo từ cảm biến. Tín hiệu sau đó được khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc để tạo giá trị lực hoặc trọng lượng phục vụ hiển thị, ghi dữ liệu, cảnh báo hoặc điều khiển tự động.

Nếu cấu hình load cell và thiết bị đọc sử dụng đường sense, các đường phản hồi có thể hỗ trợ theo dõi điện áp kích thích tại cảm biến. Việc sử dụng chức năng này cần căn cứ đúng tài liệu kỹ thuật của hệ thống.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo nén tải lớn, CLR30000 phù hợp với các hệ thống công nghiệp cần đo lực theo hai chiều và làm việc với chu kỳ tải lặp.

• Máy thử kéo – nén và thiết bị kiểm tra cơ tính.
• Thiết bị thử tải kết cấu, linh kiện và cụm cơ khí.
• Máy ép và cơ cấu chấp hành cần theo dõi lực.
• Dây chuyền lắp ráp cần kiểm soát lực trong quá trình sản xuất.
• Hệ thống giám sát tải và cảnh báo quá tải.
• Thiết bị nghiên cứu, kiểm tra và thu thập dữ liệu lực.
• Hệ thống tự động hóa cần truyền dữ liệu đo về PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt và sử dụng

Đối với load cell Laumas CLR30000, thiết kế cơ khí của đường truyền lực có ảnh hưởng trực tiếp tới chất lượng phép đo. Tải cần tác động đúng trục cảm biến; tải ngang, lệch tâm, xoắn hoặc mô-men uốn nên được hạn chế bằng cơ cấu liên kết phù hợp.

Khớp nối, thanh kéo, bulông, tai treo, giá đỡ và các chi tiết chịu tải phải được tính toán phù hợp với điều kiện vận hành và hệ số an toàn của máy. Cáp tín hiệu nên được bố trí tránh xa nguồn nhiễu điện từ mạnh và cáp động lực; việc đấu shield phải tuân thủ hướng dẫn của thiết bị điện tử cân.

Cam kết và nơi mua Laumas CLR30000 chính hãng

Khi lựa chọn CLR30000 chính hãng, cần kiểm tra đồng bộ giữa tải làm việc, phương án gá cơ khí, điều kiện môi trường và thiết bị xử lý tín hiệu. Với ứng dụng yêu cầu chống cháy nổ, người dùng cần lựa chọn đúng phiên bản và chứng nhận phù hợp với khu vực lắp đặt.

Khách hàng có nhu cầu mua cảm biến lực kéo và nén Laumas CLR30000, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị cân, weight transmitter, bộ số hóa load cell và phụ kiện kết nối phù hợp có thể đặt hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu model và lựa chọn cấu hình phù hợp với yêu cầu ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLR30000 dùng để đo lực kéo hay lực nén?

CLR30000 thuộc dòng load cell hai chiều, có thể sử dụng để đo cả lực kéo và lực nén khi lực được truyền đúng theo trục làm việc của cảm biến.

CLR30000 có phù hợp cho máy thử tải lặp nhiều lần không?

Có. Dòng CLR có khả năng chịu mỏi cao, vì vậy phù hợp với các máy thử và cơ cấu công nghiệp thường xuyên thực hiện chu kỳ tăng tải và giảm tải.

CLR30000 có thể kết nối với PLC không?

Có thể tích hợp với PLC thông qua weight transmitter, bộ số hóa load cell hoặc thiết bị điện tử cân có giao diện đầu ra phù hợp. Thiết bị trung gian thực hiện việc thu nhận và chuyển đổi tín hiệu load cell trước khi truyền dữ liệu tới PLC.

Tại sao phải truyền lực đúng trục khi lắp CLR30000?

Lực đúng trục giúp phần tử đàn hồi làm việc theo hướng đo được thiết kế. Lực ngang, lệch tâm, xoắn hoặc mô-men uốn có thể tạo thành phần lực ký sinh và ảnh hưởng độ chính xác cũng như độ bền của hệ thống.

Có nên cấp nguồn AC hoặc DC trực tiếp vào CLR30000 không?

Không. Load cell nhận điện áp kích thích từ thiết bị điện tử cân qua các đường EXC. Nguồn ngoài của hệ thống được cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa theo yêu cầu của chính thiết bị đó.

CLR30000 có sử dụng đường SENSE+ và SENSE- không?

Điều này phụ thuộc vào cấu hình dây của phiên bản cảm biến và thiết bị đọc. Nếu hệ thống hỗ trợ sense, các đường này được sử dụng làm đường phản hồi điện áp; nếu không, cần đấu theo đúng hướng dẫn của nhà sản xuất.

Có thể dựa vào màu dây của một load cell khác để đấu CLR30000 không?

Không nên. Màu dây, số chân terminal, cách đấu EXC, SIG, SENSE và SHIELD phải được xác định theo datasheet của đúng phiên bản cảm biến và thiết bị điện tử sử dụng.

CLR30000 có phù hợp cho môi trường công nghiệp không?

Có. Dòng CLR sử dụng kết cấu thép không gỉ và được thiết kế cho các ứng dụng đo lực công nghiệp; tuy nhiên điều kiện môi trường cụ thể vẫn cần được đối chiếu với cấp bảo vệ và yêu cầu lắp đặt của phiên bản sử dụng.
