CLR5000 | Cảm biến (load cells) lực căng và nén Laumas CLR5000

CLR5000 | Cảm biến lực căng và nén Laumas CLR5000

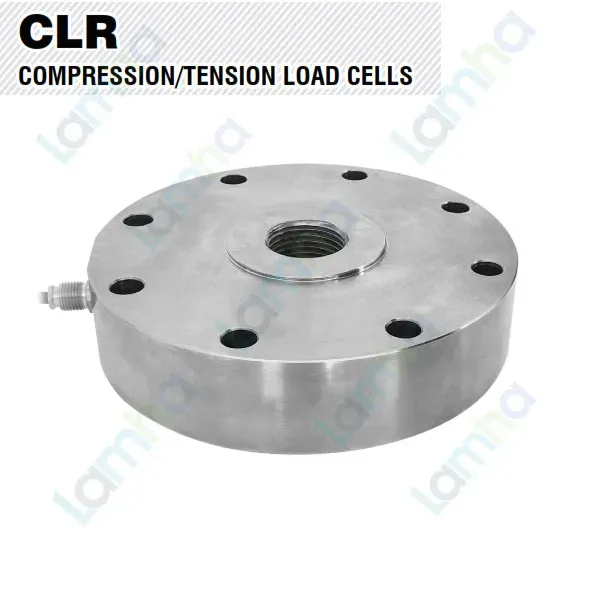

CLR5000 | Cảm biến (load cells) lực căng và nén Laumas CLR5000 là cảm biến đo lực hai chiều thuộc dòng CLR của Laumas, được thiết kế để đo cả lực kéo và lực nén trong máy móc, thiết bị thử tải và hệ thống tự động hóa công nghiệp. Model CLR5000 có tải danh định 5.000 kg, sử dụng phần tử đàn hồi dạng spoke bằng thép không gỉ 17-4 PH và được phát triển cho các ứng dụng cần độ ổn định cao khi tải lặp.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng thiết kế và sản xuất load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell cùng nhiều thành phần phục vụ hệ thống cân, đo lực và tự động hóa trên thị trường quốc tế.

Model CLR5000 thuộc dòng CLR có dải tải rộng và được Laumas định hướng cho các hệ thống đo lực kéo – nén cần kết cấu cơ khí chắc chắn, khả năng chịu mỏi cao và khả năng kết hợp thuận tiện với thiết bị điện tử cân.

Ưu điểm và tính năng nổi bật của Laumas CLR5000

Laumas CLR5000 nổi bật nhờ khả năng đo lực kéo và lực nén hai chiều trên cùng một cảm biến. Thiết kế dạng spoke giúp sản phẩm phù hợp với nhiều cơ cấu đo lực theo trục, từ máy thử cơ khí đến hệ thống kiểm soát lực trong dây chuyền sản xuất.

• Đo được cả lực kéo và lực nén khi tải truyền đúng theo trục cảm biến.
• Phần tử đàn hồi dạng spoke phù hợp với các ứng dụng đo lực công nghiệp.
• Thân bằng thép không gỉ 17-4 PH, đáp ứng yêu cầu độ bền cơ học và độ ổn định lâu dài.
• Sai số tổng hợp thấp, hỗ trợ các bài toán cần theo dõi lực chính xác.
• Khả năng chịu mỏi trên 20 triệu chu kỳ làm việc, phù hợp với hệ thống có tải lặp.
• Cấp bảo vệ cao, thích hợp lắp đặt trong nhiều môi trường công nghiệp.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để hình thành chuỗi đo hoàn chỉnh.
• Dòng CLR có các phiên bản đáp ứng chứng nhận ATEX và IECEx cho ứng dụng phù hợp trong khu vực nguy hiểm.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Load cell lực kéo và lực nén
Tải danh định	5.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu phần tử đàn hồi	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ	IP68
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc
Chứng nhận và đánh dấu của dòng CLR	ATEX, IECEx, CE, UKCA

Chức năng, nguyên lý hoạt động và ứng dụng của CLR5000

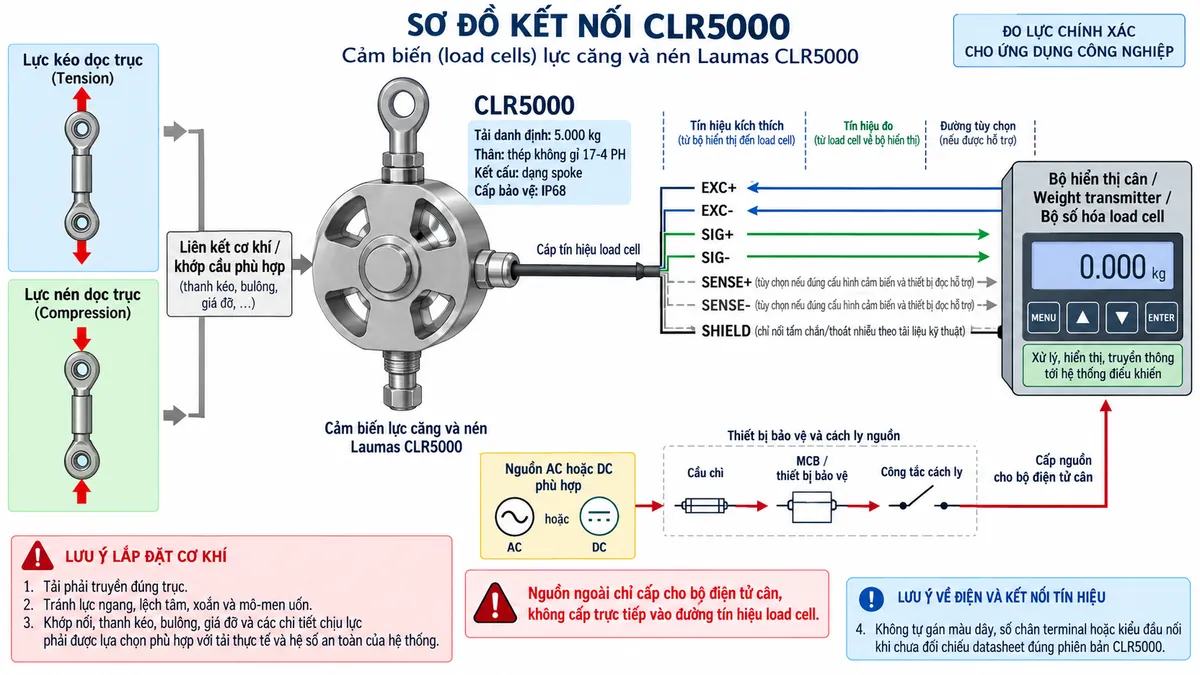

Chức năng đo lực và kết nối hệ thống

Cảm biến lực kéo nén CLR5000 chuyển đổi lực cơ học tác động theo trục thành tín hiệu điện để thiết bị điện tử có thể đo, xử lý và hiển thị. Cảm biến được lắp trong đường truyền lực của máy bằng liên kết cơ khí phù hợp nhằm đảm bảo tải kéo hoặc tải nén đi qua đúng trục đo.

Trong hệ thống hoàn chỉnh, bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cung cấp điện áp kích thích cho mạch đo của cảm biến và nhận tín hiệu vi sai do load cell tạo ra. Thiết bị điện tử sau đó thực hiện khuếch đại, chuyển đổi, hiệu chuẩn và xử lý để đưa ra giá trị lực hoặc trọng lượng.

Để hệ thống hoạt động ổn định, không nên suy luận màu dây, số chân terminal hoặc kiểu đầu nối từ một model khác. Các đường EXC, SIG, SENSE và SHIELD cần được xác định theo tài liệu kỹ thuật của đúng phiên bản CLR5000 và thiết bị điện tử sử dụng.

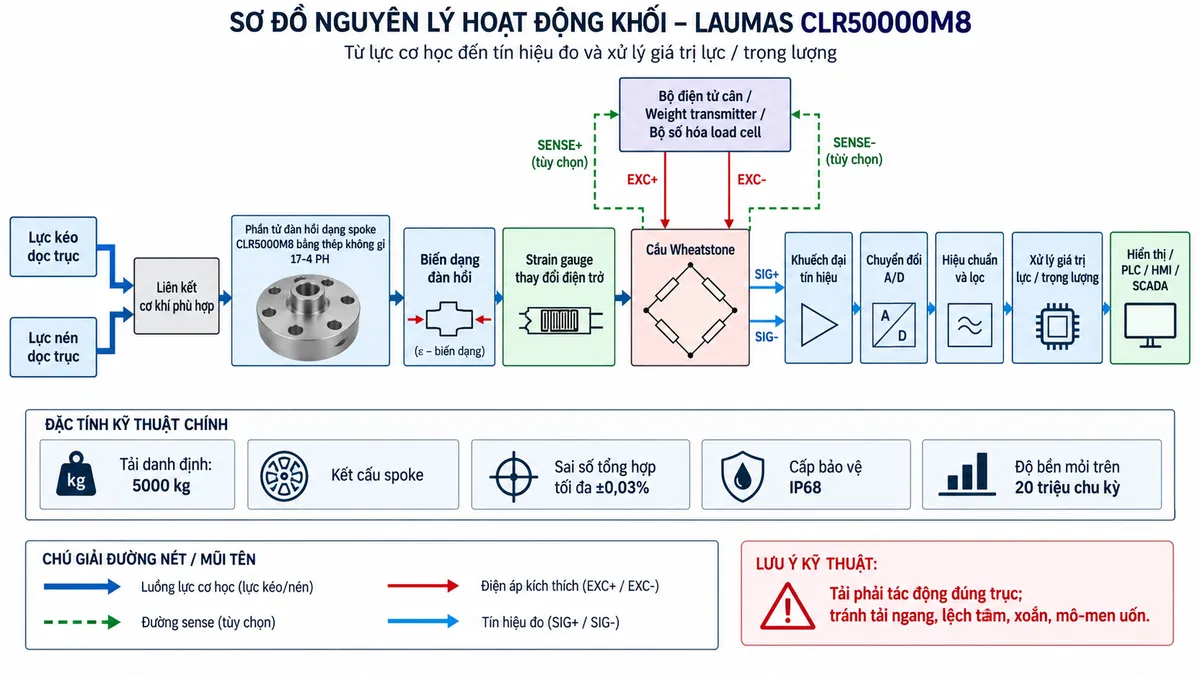

Nguyên lý hoạt động

Load cell strain gauge CLR5000 hoạt động dựa trên biến dạng đàn hồi của phần tử đo. Khi lực kéo hoặc lực nén tác động đúng trục, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ tương ứng với tải cơ học.

Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng. Những strain gauge này được bố trí thành cầu Wheatstone để chuyển sự thay đổi điện trở thành tín hiệu điện vi sai có quan hệ với lực tác động.

Bộ điện tử cân cấp điện áp kích thích cho cầu Wheatstone và tiếp nhận tín hiệu đo từ load cell. Tín hiệu được khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc trước khi quy đổi thành giá trị lực hoặc trọng lượng để hiển thị, ghi dữ liệu hoặc phục vụ điều khiển tự động.

Nếu phiên bản cảm biến và thiết bị đọc hỗ trợ đường sense, SENSE+ và SENSE- có thể được sử dụng làm đường phản hồi điện áp kích thích. Cách đấu cụ thể phải tuân thủ tài liệu của đúng cấu hình thiết bị.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo nén 5.000 kg, CLR5000 phù hợp với nhiều hệ thống đo lực và kiểm tra tải trong công nghiệp.

• Máy thử kéo – nén và thiết bị kiểm tra cơ tính.
• Máy ép và cơ cấu chấp hành cần giám sát lực.
• Thiết bị kiểm tra tải và độ bền của chi tiết cơ khí.
• Dây chuyền lắp ráp cần kiểm soát lực trong quá trình sản xuất.
• Hệ thống giám sát tải và cảnh báo quá tải.
• Thiết bị nghiên cứu, thử nghiệm và thu thập dữ liệu lực.
• Hệ thống tự động hóa cần truyền dữ liệu lực về PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt CLR5000

Để duy trì độ ổn định của load cell Laumas CLR5000, tải phải tác động đúng theo trục thiết kế. Lực ngang, lệch tâm, xoắn hoặc mô-men uốn có thể gây ra biến dạng ngoài hướng đo mong muốn và làm ảnh hưởng tới kết quả đo.

Cơ cấu gá, khớp nối, thanh kéo, bulông và các chi tiết chịu lực cần được lựa chọn theo tải thực tế và hệ số an toàn của máy. Cáp tín hiệu nên được đi tách khỏi cáp động lực, động cơ, biến tần và các nguồn nhiễu điện từ mạnh.

Cam kết và nơi mua Laumas CLR5000 chính hãng

Khi lựa chọn CLR5000 chính hãng, người dùng cần kiểm tra đồng bộ tải làm việc, tải động, phương án truyền lực, điều kiện môi trường và bộ điện tử cân đi kèm. Với ứng dụng trong khu vực nguy hiểm, cần lựa chọn đúng phiên bản chứng nhận phù hợp với yêu cầu lắp đặt.

Khách hàng có nhu cầu mua cảm biến lực kéo và nén Laumas CLR5000, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị cân, weight transmitter, bộ số hóa load cell và phụ kiện phù hợp có thể đặt hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu đúng model và lựa chọn cấu hình phù hợp với yêu cầu đo lực thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLR5000 dùng để đo lực kéo hay lực nén?

CLR5000 là cảm biến lực hai chiều, có thể sử dụng để đo cả lực kéo và lực nén khi tải được truyền đúng theo trục làm việc.

Tải danh định của CLR5000 là bao nhiêu?

CLR5000 thuộc mức tải danh định 5.000 kg của dòng CLR. Khi lựa chọn cho máy thực tế vẫn cần tính đến tải động, tải cực đại và hệ số an toàn của toàn bộ cơ cấu.

CLR5000 sử dụng vật liệu gì?

Cảm biến thuộc dòng CLR sử dụng thép không gỉ 17-4 PH, phù hợp với yêu cầu độ bền cơ học của các ứng dụng đo lực công nghiệp.

Cấp bảo vệ của CLR5000 là gì?

Ở mức tải 5.000 kg, CLR5000 thuộc nhóm cảm biến CLR có cấp bảo vệ IP68, phù hợp với nhiều điều kiện công nghiệp yêu cầu mức bảo vệ cao.

CLR5000 có phù hợp với ứng dụng tải lặp không?

Có. Dòng CLR được thiết kế với độ bền mỏi trên 20 triệu chu kỳ làm việc, thích hợp cho máy thử và cơ cấu có tải tăng – giảm lặp lại.

CLR5000 có thể kết nối với PLC không?

Có thể. Tín hiệu load cell cần được đưa qua weight transmitter, bộ số hóa hoặc thiết bị điện tử cân phù hợp để xử lý và chuyển đổi trước khi truyền dữ liệu tới PLC, HMI hoặc SCADA.

Có thể cấp nguồn AC hoặc DC trực tiếp vào CLR5000 không?

Không. Load cell nhận điện áp kích thích từ bộ điện tử cân qua các đường EXC. Nguồn AC hoặc DC của hệ thống được cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa theo yêu cầu nguồn của thiết bị đó.

Có thể đấu CLR5000 theo màu dây của một model khác không?

Không nên. Màu dây, chức năng EXC, SIG, SENSE, SHIELD và số chân terminal phải được xác định theo datasheet của đúng phiên bản CLR5000 và thiết bị điện tử sử dụng.
