CLR2000 | Cảm biến (load cells) lực căng và nén Laumas CLR2000

1. Giới thiệu CLR2000 | Cảm biến lực căng và nén Laumas CLR2000

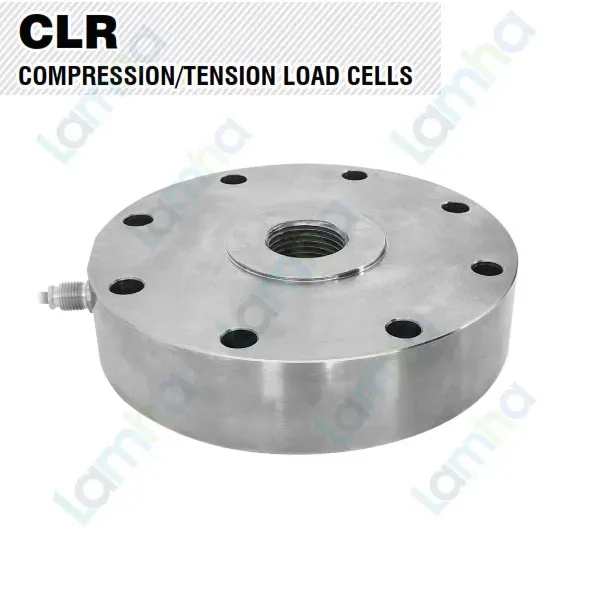

CLR2000 | Cảm biến lực căng và nén Laumas CLR2000 là cảm biến tải hai chiều thuộc dòng CLR của Laumas, được thiết kế để đo cả lực kéo và lực nén trong các hệ thống đo lực, thử tải và tự động hóa công nghiệp. Model CLR2000 thuộc mức tải danh định 2.000 kg trong dải tải tiêu chuẩn của dòng CLR.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và nhiều thành phần phục vụ các hệ thống cân điện tử, đo lực và điều khiển tự động.

Dòng CLR được Laumas phát triển với cấu trúc phần tử đo dạng spoke, sử dụng thép không gỉ 17-4 PH và nổi bật ở khả năng chịu mỏi cao. Đây là đặc tính phù hợp với máy thử và các cơ cấu phải trải qua số lượng lớn chu kỳ tải kéo, nén hoặc thay đổi tải liên tục.

2. Ưu điểm và tính năng nổi bật của Laumas CLR2000

Cảm biến lực kéo nén CLR2000 kết hợp khả năng đo hai chiều với độ bền cơ học cao, giúp đơn giản hóa hệ thống trong những ứng dụng cần theo dõi cả lực kéo và lực nén tại cùng một vị trí.

• Đo được cả lực kéo và lực nén hai chiều trên cùng một cảm biến.
• Kết cấu phần tử đàn hồi dạng spoke dành cho ứng dụng đo lực công nghiệp.
• Thiết kế hướng tới khả năng làm việc lâu dài với tải lặp lại nhiều chu kỳ.
• Thân bằng thép không gỉ 17-4 PH, phù hợp với yêu cầu cơ khí trong môi trường công nghiệp.
• Cấp bảo vệ cao đối với phiên bản tải 2.000 kg.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để hình thành hệ thống đo lực hoàn chỉnh.
• Dòng CLR có các phiên bản/chứng nhận ATEX và IECEx dành cho cấu hình phù hợp khi cần sử dụng trong khu vực nguy hiểm.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	2.000 kg
Kiểu đo	Kéo và nén hai chiều
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu phần tử đo	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ	IP68
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc
Chứng nhận của dòng sản phẩm	ATEX, IECEx, CE, UKCA

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CLR2000

Chức năng đo lực và kết nối hệ thống

Laumas CLR2000 có chức năng chuyển đổi lực cơ học thành tín hiệu điện tỷ lệ để thiết bị điện tử cân tiếp nhận và xử lý. Cảm biến được sử dụng cho cả trạng thái kéo và nén, nhưng lực cần truyền theo đúng trục đo để hạn chế ảnh hưởng của lực ngang, lệch tâm, xoắn hoặc mô-men uốn.

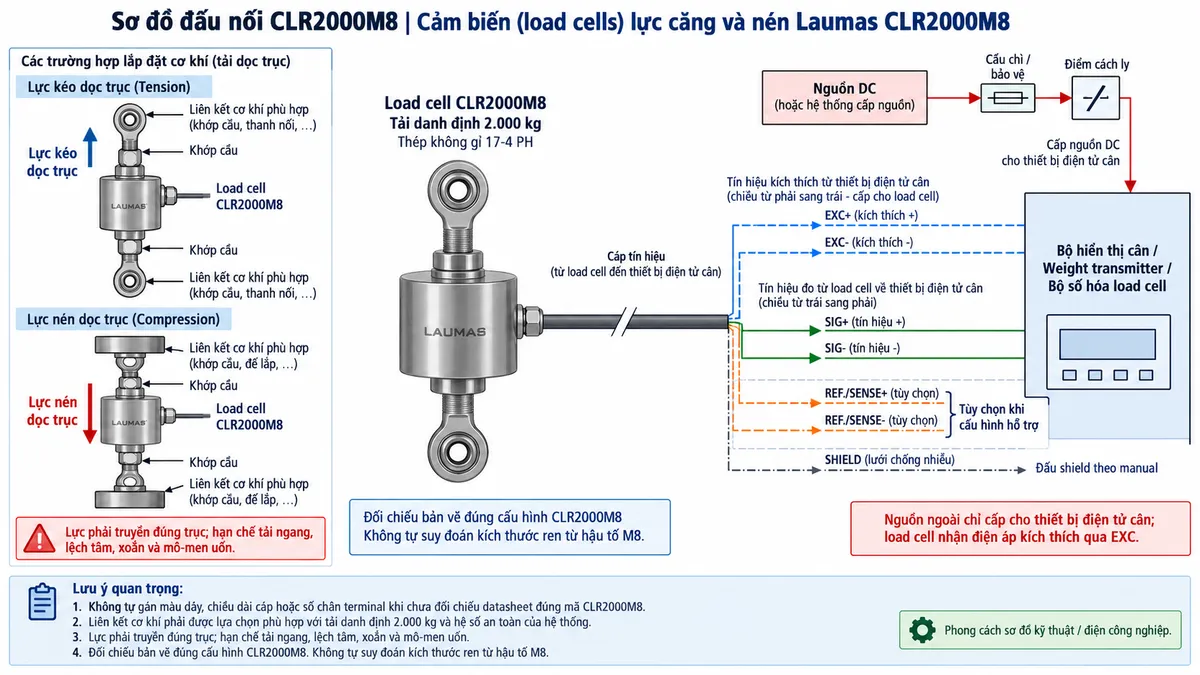

Trong hệ thống đo hoàn chỉnh, CLR2000 được kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích. Thiết bị điện tử cung cấp điện áp kích thích cho phần tử strain gauge và nhận tín hiệu đo từ cảm biến để thực hiện khuếch đại, chuyển đổi và tính toán lực hoặc trọng lượng.

Cấu hình dây dẫn, màu dây, đầu nối và chức năng từng chân cần được đối chiếu với datasheet hoặc manual của đúng phiên bản CLR2000 trước khi đấu nối. Không nên suy luận pinout hoặc thông số cáp từ các model khác trong cùng dòng.

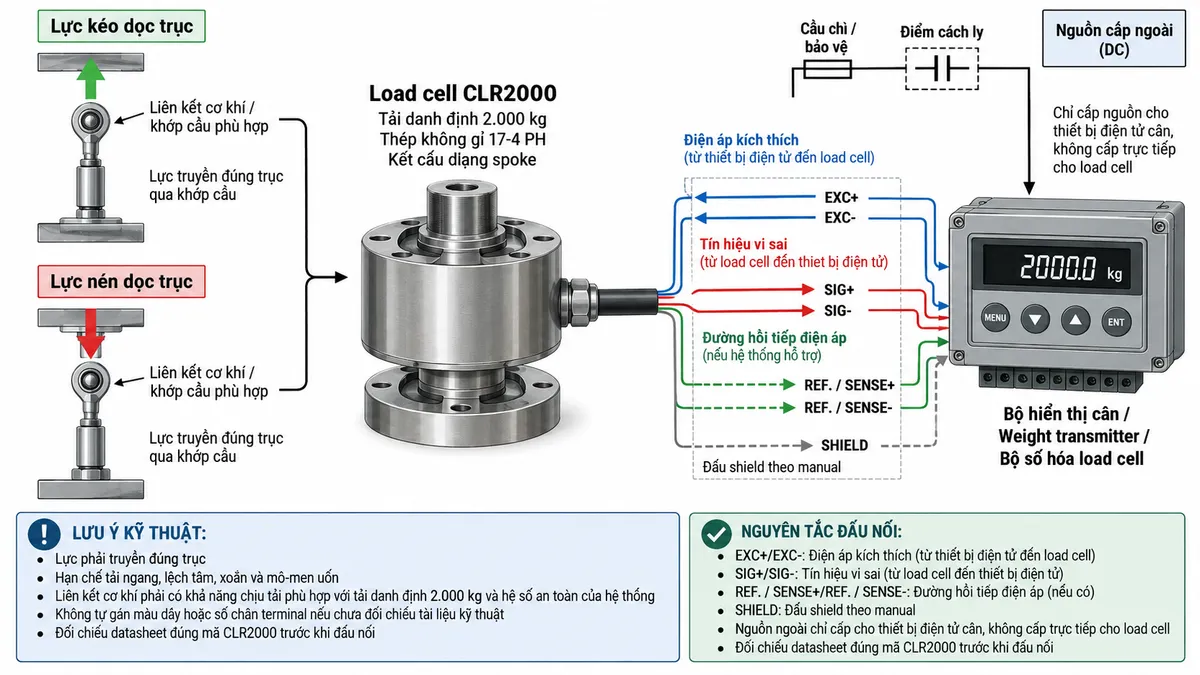

Nguyên lý hoạt động của CLR2000

Load cell CLR2000 hoạt động dựa trên nguyên lý biến dạng đàn hồi và strain gauge. Khi lực kéo hoặc lực nén tác động đúng hướng lên cảm biến, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ trong vùng làm việc thiết kế.

Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng. Khi được bố trí trong cầu Wheatstone và cấp điện áp kích thích, sự thay đổi điện trở tạo ra tín hiệu điện vi sai tương ứng với lực cơ học tác động.

Tín hiệu mức thấp từ load cell được đưa tới thiết bị điện tử cân để khuếch đại và chuyển đổi A/D. Sau đó hệ thống có thể thực hiện hiệu chuẩn, lọc, zero, tare và tính toán giá trị lực hoặc trọng lượng.

Khi sử dụng weight transmitter hoặc bộ số hóa phù hợp, dữ liệu đo có thể tiếp tục được truyền tới PLC, HMI hoặc SCADA để giám sát tải, đặt ngưỡng cảnh báo, lưu dữ liệu và tham gia vào quá trình điều khiển tự động.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo và nén 2.000 kg, CLR2000 phù hợp với máy thử kéo nén, thiết bị kiểm tra độ bền cơ khí, hệ thống kiểm tra lực, máy ép kéo và các cơ cấu tự động cần theo dõi tải theo hai hướng.

Đặc tính chịu mỏi trên 20 triệu chu kỳ là lợi thế đáng chú ý trong các máy thử tuổi thọ, dây chuyền sản xuất và cơ cấu có quá trình tải và giảm tải diễn ra thường xuyên.

Trong hệ thống tự động hóa, CLR2000 có thể kết hợp với weight transmitter để cung cấp dữ liệu lực theo thời gian thực cho PLC. Giá trị này có thể được sử dụng để phát hiện quá tải, kiểm soát chất lượng, giám sát quy trình hoặc lưu trữ dữ liệu sản xuất.

4. Cam kết và nơi mua Laumas CLR2000 chính hãng

Khi lựa chọn CLR2000 chính hãng, cần xem xét đồng bộ tải làm việc thực tế, tải động, hệ số an toàn, cơ cấu gá, điều kiện môi trường và thiết bị xử lý tín hiệu. Đặc biệt, bản vẽ cơ khí và sơ đồ đấu nối của đúng mã hàng cần được kiểm tra trước khi thiết kế và thi công.

Khách hàng cần mua CLR2000, nhận báo giá hoặc tư vấn lựa chọn load cell, bộ hiển thị, weight transmitter và giải pháp đo lực có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm Laumas chính hãng, đúng model và phù hợp yêu cầu kỹ thuật.

Câu hỏi thường gặp (FAQ)

Laumas CLR2000 dùng để đo lực kéo hay lực nén?

CLR2000 là load cell hai chiều, được thiết kế để đo cả lực kéo và lực nén khi tải được truyền đúng theo hướng làm việc của cảm biến.

Tải danh định của CLR2000 là bao nhiêu?

CLR2000 tương ứng với mức tải danh định 2.000 kg trong dải tải tiêu chuẩn của dòng CLR.

CLR2000 được chế tạo từ vật liệu gì?

Cảm biến thuộc nhóm tải này của dòng CLR sử dụng thép không gỉ 17-4 PH và phần tử đàn hồi có cấu trúc dạng spoke.

CLR2000 có phù hợp với tải lặp lại nhiều chu kỳ không?

Có. Một trong những đặc điểm chính của dòng CLR chịu mỏi cao là khả năng làm việc trên 20 triệu chu kỳ, phù hợp với máy thử và cơ cấu có tải thay đổi thường xuyên.

Cấp bảo vệ của CLR2000 là gì?

Phiên bản 2.000 kg thuộc nhóm CLR từ 500 đến 30.000 kg được Laumas công bố với cấp bảo vệ IP68.

CLR2000 có thể kết nối với PLC không?

Có thể. Thông thường cảm biến được kết nối với weight transmitter hoặc bộ số hóa load cell; thiết bị này xử lý tín hiệu từ load cell và truyền dữ liệu tới PLC, HMI hoặc SCADA qua giao tiếp phù hợp.

Tại sao cần hạn chế lực ngang và lệch tâm khi lắp CLR2000?

Lực ngang, lệch tâm, xoắn hoặc mô-men uốn có thể tạo biến dạng ngoài hướng đo mong muốn, làm tăng sai số và tạo ứng suất không cần thiết lên phần tử đàn hồi. Vì vậy tải kéo hoặc nén cần được truyền đúng trục.

Có nên tự đấu dây CLR2000 theo màu dây của một model Laumas khác không?

Không. Màu dây, đầu nối và pinout cần được kiểm tra trên datasheet hoặc manual của đúng phiên bản CLR2000. Việc suy luận từ một model khác có thể dẫn tới đấu nối sai hoặc làm hệ thống không hoạt động chính xác.
