CLR5000M8 | Cảm biến (load cells) lực căng và nén Laumas CLR5000M8

CLR5000M8 | Cảm biến lực căng và nén Laumas CLR5000M8

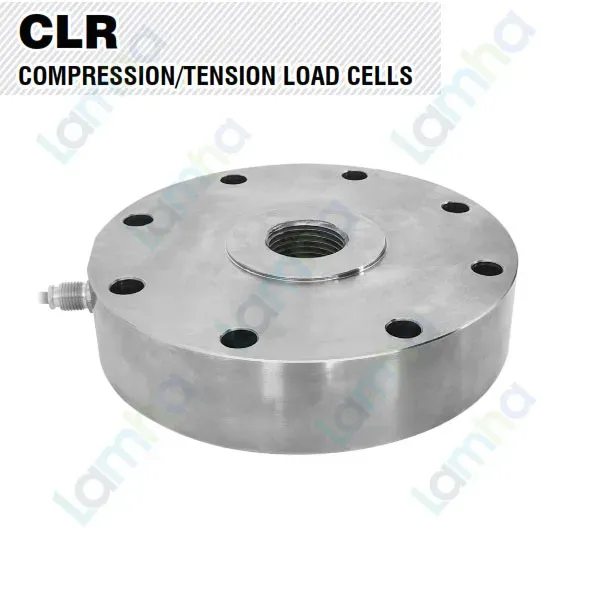

CLR5000M8 | Cảm biến (load cells) lực căng và nén Laumas CLR5000M8 là cảm biến đo lực hai chiều thuộc dòng CLR của Laumas, được thiết kế cho các hệ thống cần giám sát lực kéo và lực nén trong máy móc, thiết bị thử nghiệm và dây chuyền tự động hóa công nghiệp. Dòng CLR sử dụng kết cấu phần tử đàn hồi dạng spoke, thân thép không gỉ và được Laumas phát triển theo hướng tăng khả năng chịu tải lặp lại trong thời gian dài.

Laumas là thương hiệu thiết bị cân và đo lực công nghiệp của Italia, hoạt động từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và nhiều thành phần phục vụ hệ thống cân, định lượng và tự động hóa. Với model CLR5000M8, người dùng có thể xây dựng hệ thống đo lực kéo – nén kết hợp cùng bộ điện tử cân phù hợp để hiển thị, giám sát hoặc đưa dữ liệu về PLC.

CLR5000M8 phù hợp khi yêu cầu đặt ra không chỉ là đo tải mà còn cần khả năng chịu mỏi cao, độ ổn định trong các chu kỳ tải lặp và kết cấu cơ khí phù hợp với môi trường công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas CLR5000M8

Điểm nổi bật của Laumas CLR5000M8 là khả năng làm việc với cả lực kéo và lực nén trên cùng một phần tử cảm biến. Điều này giúp giảm số lượng cảm biến cần sử dụng trong các máy thử lực hai chiều, cơ cấu kéo – ép và hệ thống kiểm tra tải luân phiên.

• Đo lực theo hai chiều kéo và nén, phù hợp nhiều bài toán đo lực công nghiệp.
• Kết cấu dạng spoke hỗ trợ quá trình biến dạng đàn hồi có kiểm soát khi tải tác động đúng trục.
• Thiết kế chú trọng độ bền mỏi, thích hợp cho cơ cấu thường xuyên tải và giảm tải.
• Thân bằng thép không gỉ giúp tăng độ bền cơ học và khả năng làm việc trong môi trường công nghiệp.
• Có thể phối hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để tạo hệ thống đo hoàn chỉnh.
• Phù hợp tích hợp trong hệ thống tự động hóa để giám sát lực, kiểm tra quá tải, kiểm soát chất lượng hoặc thu thập dữ liệu sản xuất.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại cảm biến	Load cell lực kéo và lực nén hai chiều
Tải danh định	5000 kg
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu phần tử đo	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ của dải tải tương ứng	IP68
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc

Chức năng, nguyên lý hoạt động và ứng dụng của CLR5000M8

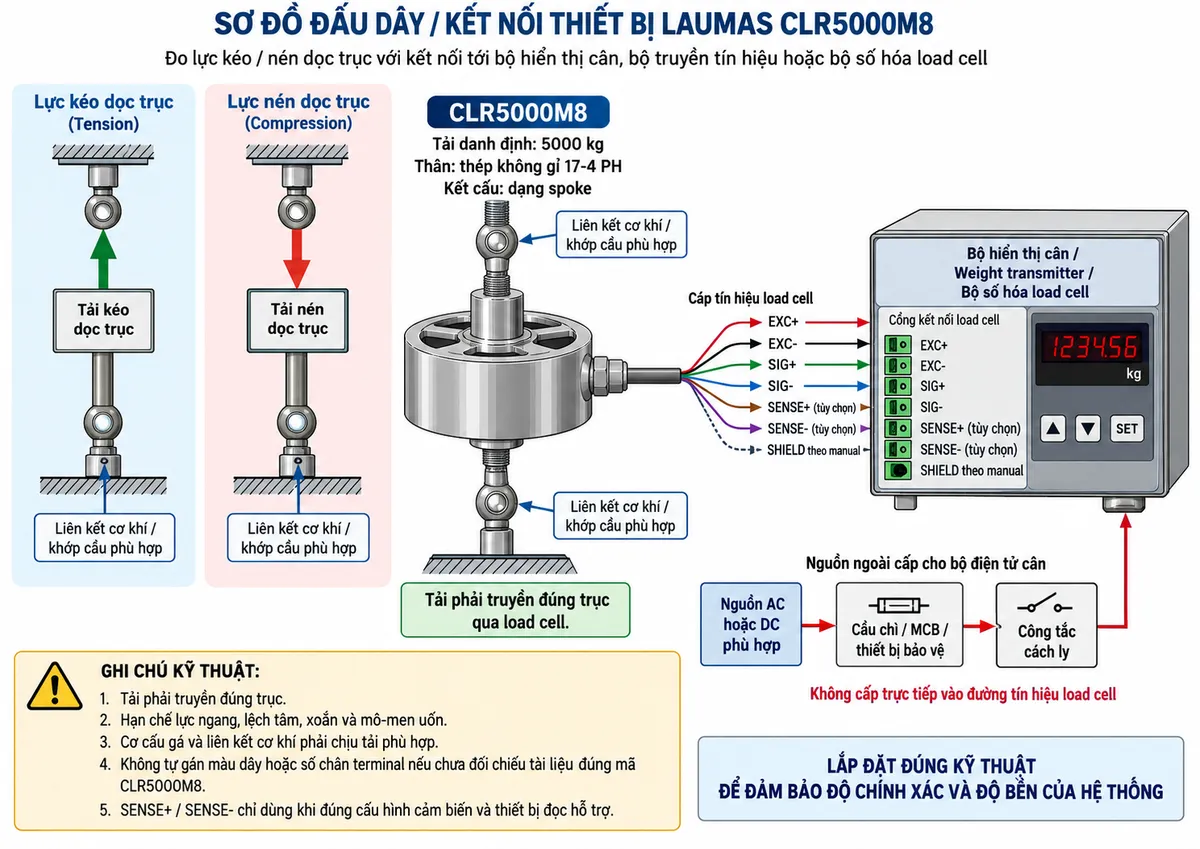

Chức năng và cách kết nối hệ thống

Load cell kéo nén CLR5000M8 đảm nhiệm việc chuyển đổi lực cơ học tác động lên phần tử đàn hồi thành tín hiệu điện tỷ lệ. Trong hệ thống hoàn chỉnh, cảm biến được liên kết cơ khí với tải và kết nối điện tới bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell.

Thiết bị điện tử cân cấp điện áp kích thích cho cầu đo của load cell qua các đường EXC và nhận tín hiệu vi sai qua các đường SIG. Khi cấu hình cảm biến và thiết bị đọc hỗ trợ đường sense, các đường SENSE được sử dụng để giám sát điện áp kích thích tại cảm biến. Shield của cáp cần được xử lý theo đúng hướng dẫn đấu nối của thiết bị sử dụng.

CLR5000M8 không phải tải điện được cấp trực tiếp từ nguồn công nghiệp. Nguồn AC hoặc DC của hệ thống được cấp cho bộ điện tử cân qua thiết bị bảo vệ và điểm cách ly phù hợp; chính bộ điện tử sau đó cung cấp điện áp kích thích cho load cell. Khi lắp cơ khí, cần ưu tiên truyền lực đúng trục và hạn chế tải ngang, lệch tâm, xoắn hoặc mô-men uốn.

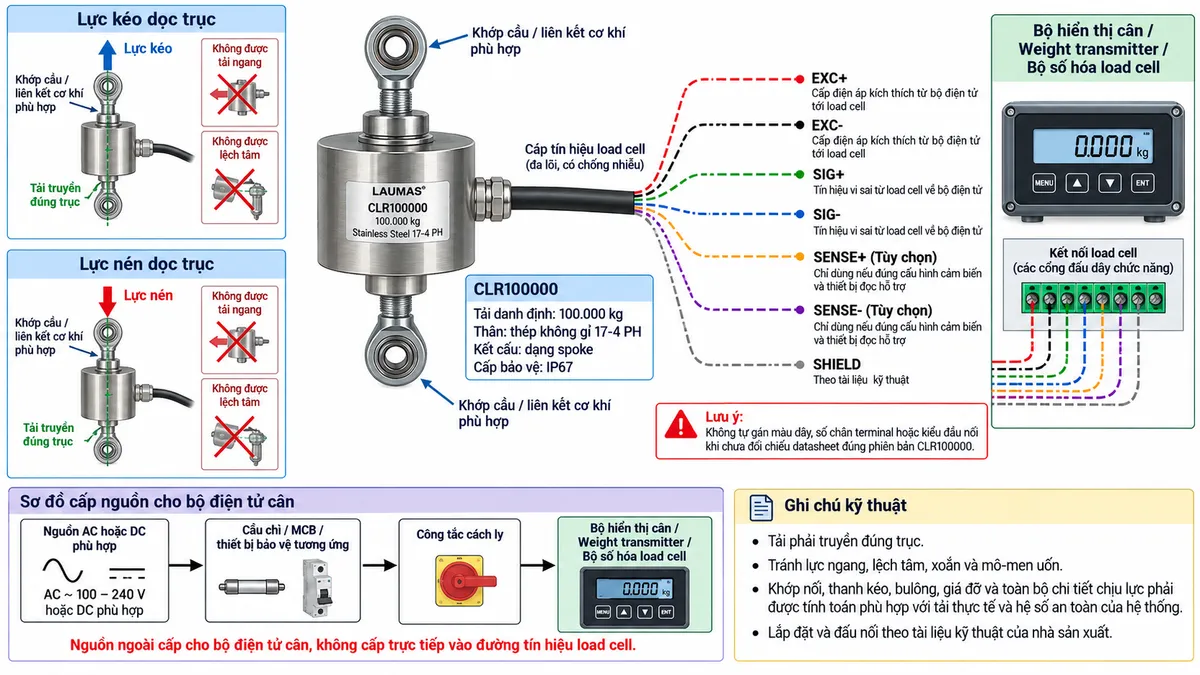

Nguyên lý hoạt động

Cảm biến lực strain gauge CLR5000M8 hoạt động dựa trên biến dạng đàn hồi của phần tử kim loại. Khi lực kéo hoặc nén tác động theo trục đo, phần tử đàn hồi biến dạng một lượng rất nhỏ; các strain gauge gắn trên phần tử này thay đổi điện trở tương ứng.

Các strain gauge được tổ chức thành cầu Wheatstone. Khi cầu đo được cấp điện áp kích thích, sự thay đổi điện trở tạo ra tín hiệu điện vi sai tỷ lệ với lực tác động. Bộ điện tử cân tiếp nhận tín hiệu mức thấp này, khuếch đại, chuyển đổi sang dữ liệu số, thực hiện hiệu chuẩn và lọc trước khi quy đổi thành giá trị lực hoặc trọng lượng để hiển thị hay truyền sang hệ thống điều khiển.

Kết cấu spoke và thiết kế chịu mỏi của dòng CLR đặc biệt hữu ích trong các máy có quá trình kéo – nén, tăng – giảm tải hoặc thử nghiệm lặp lại nhiều lần.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo và nén cùng thiết kế dành cho tải lặp, CLR5000M8 có thể được sử dụng trong nhiều hệ thống cơ khí và tự động hóa cần đo lực chính xác.

• Máy thử kéo – nén và thiết bị kiểm tra độ bền cơ học.
• Máy ép, cơ cấu kéo, cơ cấu chấp hành và thiết bị kiểm tra tải.
• Dây chuyền lắp ráp cần kiểm soát lực trong từng công đoạn.
• Hệ thống giám sát tải và phát hiện quá tải trong máy công nghiệp.
• Thiết bị nghiên cứu, thử nghiệm vật liệu hoặc kiểm tra linh kiện.
• Hệ thống tự động hóa cần đưa giá trị lực về PLC, HMI hoặc SCADA thông qua bộ xử lý load cell phù hợp.

Để đạt kết quả đo ổn định, việc lựa chọn cơ cấu gá và phương án truyền lực có vai trò quan trọng không kém bản thân cảm biến. Hệ thống nên được thiết kế để lực đi qua trục đo của CLR5000M8, đồng thời tránh để đường ống, khung máy, cáp hoặc các kết cấu phụ tạo thêm lực ký sinh lên cảm biến.

Cam kết và nơi mua Laumas CLR5000M8 chính hãng

Khi lựa chọn CLR5000M8 chính hãng, người dùng nên đồng thời xem xét tải làm việc thực tế, hệ số an toàn, chu kỳ tải, kết cấu gá, điều kiện môi trường và loại bộ điện tử cân sẽ kết nối. Với ứng dụng trong khu vực có yêu cầu đặc biệt, cần xác nhận đúng phiên bản và chứng nhận tương ứng trước khi đặt hàng.

Khách hàng có nhu cầu mua cảm biến lực Laumas CLR5000M8, nhận báo giá hoặc tư vấn lựa chọn load cell, weight transmitter và thiết bị xử lý tín hiệu phù hợp có thể mua hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu đúng model, cấu hình hệ thống đo và lựa chọn giải pháp phù hợp với yêu cầu ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLR5000M8 dùng để đo lực kéo hay lực nén?

CLR5000M8 là load cell hai chiều, có thể sử dụng để đo cả lực kéo và lực nén khi lực được truyền đúng theo trục làm việc của cảm biến.

Tải danh định của CLR5000M8 là bao nhiêu?

Thông tin kỹ thuật đã đối chiếu cho model này được trình bày trong bảng thông số phía trên. Khi thiết kế hệ thống thực tế, không nên chỉ dựa vào tải danh định mà cần tính thêm tải động, tải đỉnh, hệ số an toàn và điều kiện lắp đặt.

Điểm nổi bật của dòng CLR là gì?

Dòng CLR nổi bật với kết cấu dạng spoke và khả năng chịu mỏi cao, hướng tới các ứng dụng có chu kỳ tải lặp lại như máy thử lực, cơ cấu kéo – ép và dây chuyền tự động.

CLR5000M8 có thể kết nối trực tiếp với PLC không?

Tín hiệu gốc của load cell thường cần được xử lý bằng weight transmitter, bộ số hóa hoặc thiết bị điện tử cân tương thích trước khi đưa vào PLC. Thiết bị trung gian thực hiện việc cấp kích thích, khuếch đại, chuyển đổi và chuẩn hóa giá trị đo.

CLR5000M8 có cần nguồn cấp riêng không?

Load cell được cấp điện áp kích thích từ thiết bị điện tử cân qua đường EXC. Nguồn hệ thống được cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa; không đấu nguồn công nghiệp trực tiếp vào các đường tín hiệu của cảm biến.

Tại sao phải tránh lực ngang và mô-men uốn khi lắp CLR5000M8?

Lực ngang, lệch tâm, xoắn và mô-men uốn tạo ra biến dạng ngoài hướng đo mong muốn. Điều này có thể làm tăng sai số, ảnh hưởng độ lặp lại và gây thêm ứng suất cho phần tử đàn hồi. Vì vậy cơ cấu gá nên truyền lực kéo hoặc nén đúng trục.

CLR5000M8 có phù hợp với máy hoạt động theo chu kỳ liên tục không?

Có. Dòng load cell chịu mỏi CLR được Laumas phát triển cho khả năng làm việc với số chu kỳ tải lớn, vì vậy đặc biệt phù hợp với máy thử và các cơ cấu thường xuyên tải – giảm tải hoặc chuyển đổi giữa kéo và nén.

Khi đấu dây CLR5000M8 có thể dựa vào màu dây của load cell khác không?

Không nên. Các đường EXC, SIG, SENSE và SHIELD phải được xác định theo datasheet hoặc tài liệu kỹ thuật đúng phiên bản đang sử dụng. Không nên tự suy luận màu dây hoặc số chân từ một model load cell khác vì có thể gây sai kết nối hoặc ảnh hưởng kết quả đo.
