CLR60000 | Cảm biến (load cells) lực căng và nén Laumas CLR60000

CLR60000 | Cảm biến lực căng và nén Laumas CLR60000

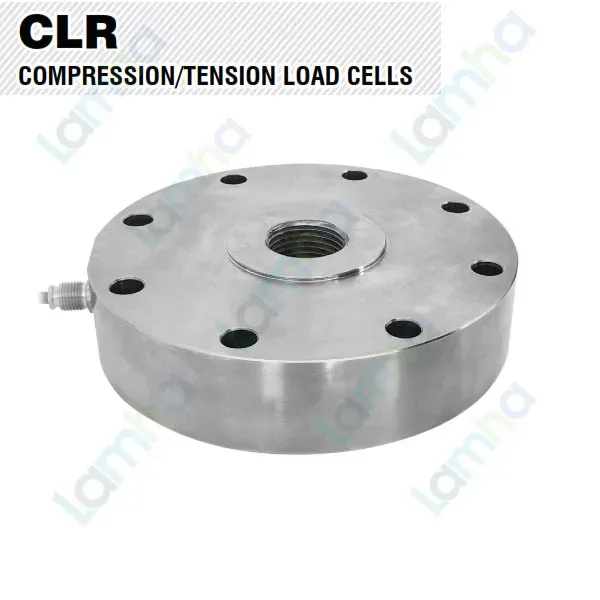

CLR60000 | Cảm biến (load cells) lực căng và nén Laumas CLR60000 là cảm biến đo lực hai chiều thuộc dòng CLR của Laumas, được thiết kế cho các hệ thống cần đo lực kéo và lực nén theo trục với tải lớn. Dòng CLR sử dụng phần tử đàn hồi dạng spoke, vật liệu thép không gỉ 17-4 PH và được phát triển theo hướng tăng độ bền khi làm việc với tải lặp nhiều chu kỳ.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984, khởi đầu tại Parma. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell và nhiều thành phần phục vụ hệ thống cân, đo lực và tự động hóa công nghiệp.

Với mức tải danh định 60.000 kg, model CLR60000 phù hợp cho máy thử tải lớn, cơ cấu kéo – ép, thiết bị kiểm tra kết cấu và các hệ thống giám sát lực cần cảm biến có độ bền cơ học cao.

Ưu điểm và tính năng nổi bật của Laumas CLR60000

Laumas CLR60000 nổi bật nhờ khả năng đo lực kéo và lực nén hai chiều trên cùng một phần tử cảm biến. Thiết kế này thuận tiện cho các máy thử và cơ cấu công nghiệp có tải thay đổi chiều trong quá trình vận hành.

• Đo được cả lực kéo và lực nén khi tải tác động đúng theo trục cảm biến.
• Phần tử đàn hồi dạng spoke phù hợp với các ứng dụng đo lực tải lớn.
• Thiết kế chịu mỏi cao, thích hợp với cơ cấu có chu kỳ tăng tải và giảm tải lặp lại.
• Thân bằng thép không gỉ 17-4 PH, đáp ứng yêu cầu độ bền cơ học trong môi trường công nghiệp.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để xây dựng chuỗi đo hoàn chỉnh.
• Thuận tiện tích hợp giá trị đo vào PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân phù hợp.
• Dòng CLR có các phiên bản phục vụ ứng dụng yêu cầu chứng nhận ATEX và IECEx.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu cảm biến	Load cell lực kéo và lực nén
Tải danh định	60.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ tại mức tải 60.000 kg	IP67
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc
Chứng nhận và đánh dấu của dòng CLR	ATEX, IECEx, CE, UKCA

Chức năng, nguyên lý hoạt động và ứng dụng của CLR60000

Chức năng đo lực và kết nối hệ thống

Cảm biến lực kéo nén CLR60000 có nhiệm vụ chuyển đổi lực cơ học tác động lên phần tử đàn hồi thành tín hiệu điện có quan hệ với mức tải. Trong hệ thống thực tế, cảm biến được bố trí trực tiếp trên đường truyền lực và liên kết với cơ cấu máy bằng khớp nối, thanh kéo hoặc giải pháp cơ khí thích hợp.

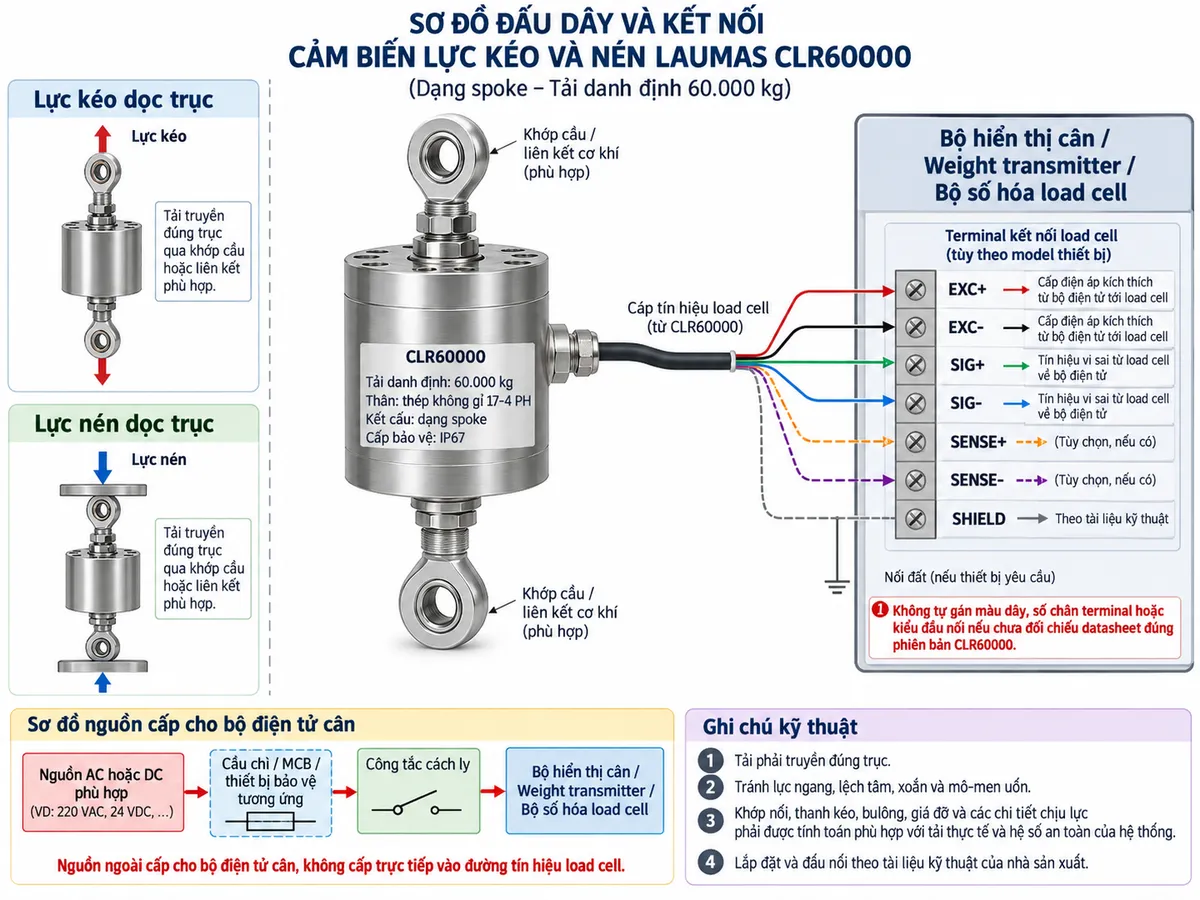

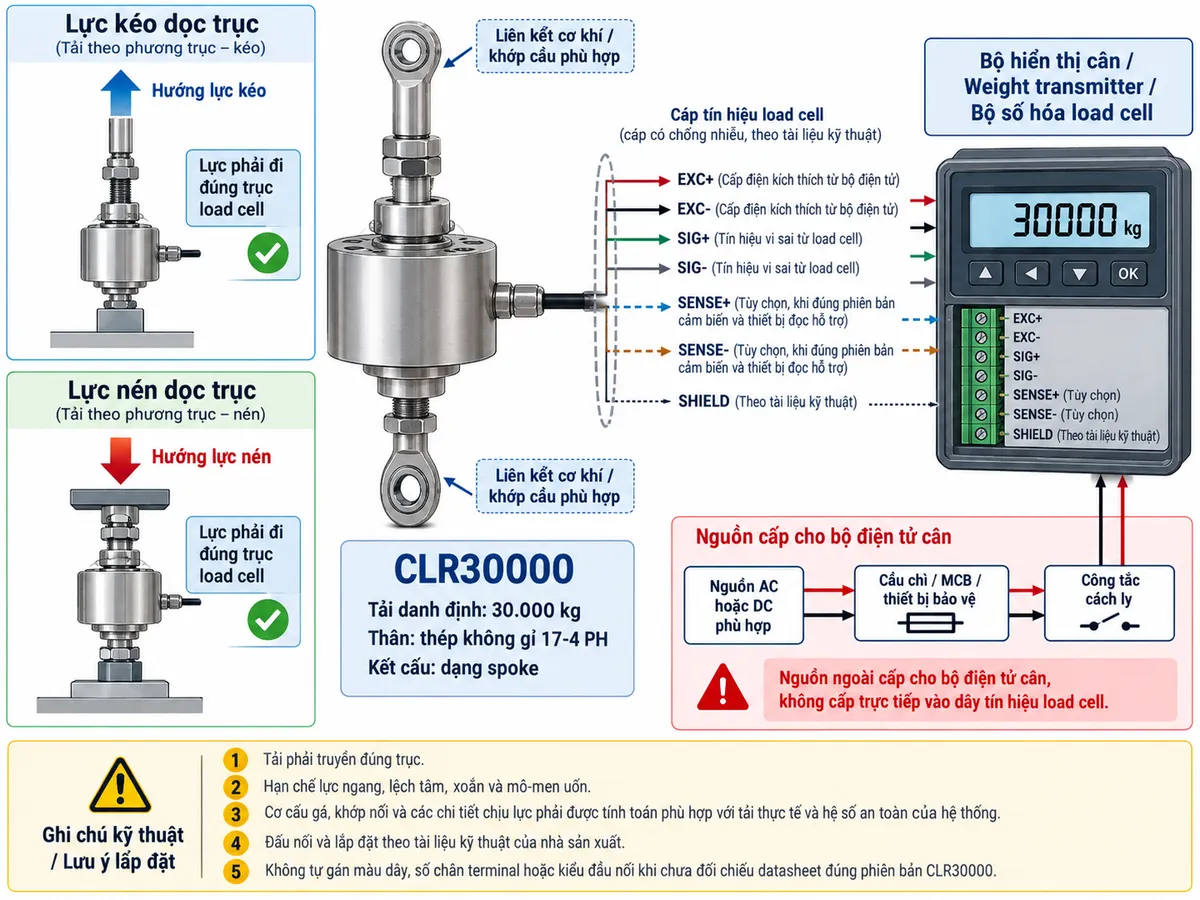

Bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cung cấp điện áp kích thích cho cầu đo của cảm biến và đồng thời nhận tín hiệu vi sai từ load cell. Sau khi được khuếch đại, chuyển đổi và hiệu chuẩn, giá trị lực hoặc trọng lượng có thể được hiển thị tại chỗ hoặc truyền tới hệ thống điều khiển.

Với tải trọng lớn, thiết kế cơ khí của toàn bộ cụm lắp đặt đặc biệt quan trọng. Tải cần truyền qua cảm biến đúng theo trục làm việc, trong khi tải ngang, lệch tâm, xoắn và mô-men uốn cần được hạn chế bằng cơ cấu gá phù hợp.

Nguyên lý hoạt động

Load cell strain gauge CLR60000 hoạt động dựa trên biến dạng đàn hồi của phần tử kim loại. Khi lực kéo hoặc lực nén tác động đúng trục, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ trong giới hạn làm việc thiết kế.

Các strain gauge được gắn tại các vùng biến dạng thích hợp trên phần tử đàn hồi. Khi tải thay đổi, điện trở của strain gauge thay đổi tương ứng. Các strain gauge được bố trí thành cầu Wheatstone để chuyển sự thay đổi điện trở này thành tín hiệu điện vi sai.

Thiết bị điện tử cân cấp điện áp kích thích cho cầu Wheatstone và tiếp nhận tín hiệu đo. Tín hiệu sau đó được khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc trước khi quy đổi thành giá trị lực hoặc trọng lượng phục vụ hiển thị, ghi dữ liệu, giám sát tải hoặc điều khiển tự động.

Nếu cấu hình cảm biến và thiết bị đọc có hỗ trợ đường sense, SENSE+ và SENSE- có thể được sử dụng làm đường phản hồi điện áp. Cách đấu cụ thể cần căn cứ vào datasheet của đúng phiên bản sản phẩm và bộ điện tử được lựa chọn.

Ứng dụng điển hình

Với khả năng đo lực kéo nén tải lớn và thiết kế chịu mỏi cao, CLR60000 phù hợp với nhiều bài toán đo và giám sát lực trong công nghiệp.

• Máy thử kéo – nén tải lớn.
• Thiết bị thử tải kết cấu và cụm cơ khí.
• Máy ép và cơ cấu chấp hành cần giám sát lực.
• Hệ thống kiểm tra tải trong dây chuyền sản xuất.
• Thiết bị giám sát tải và cảnh báo quá tải.
• Hệ thống thử nghiệm, nghiên cứu và thu thập dữ liệu lực.
• Hệ thống tự động hóa cần truyền dữ liệu lực hoặc trọng lượng về PLC, HMI hoặc SCADA.

Lưu ý khi lắp đặt CLR60000

Với load cell tải lớn CLR60000, cơ cấu gá và các chi tiết truyền lực phải được tính toán cẩn thận theo tải vận hành, tải động và hệ số an toàn của hệ thống. Khớp cầu, thanh kéo, bulông, tai treo và giá đỡ không được trở thành điểm yếu trong chuỗi chịu lực.

Lực phải đi qua đúng trục cảm biến. Lực ngang, tải lệch tâm, xoắn hoặc mô-men uốn có thể gây ra thành phần lực không mong muốn, ảnh hưởng tới kết quả đo và tăng ứng suất lên phần tử đàn hồi. Cáp tín hiệu cũng nên được bố trí tránh xa cáp động lực và các nguồn gây nhiễu điện từ mạnh.

Cam kết và nơi mua Laumas CLR60000 chính hãng

Khi lựa chọn CLR60000 chính hãng, cần đối chiếu đồng bộ giữa tải thực tế, hệ số an toàn, kết cấu gá, điều kiện môi trường và thiết bị xử lý tín hiệu. Đặc biệt, mức tải 60.000 kg của dòng CLR sử dụng cấp bảo vệ IP67, vì vậy cần xem xét điều kiện lắp đặt thực tế thay vì áp dụng thông số của các mức tải nhỏ hơn trong cùng dòng.

Khách hàng cần mua cảm biến lực kéo và nén Laumas CLR60000, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị cân, weight transmitter, bộ số hóa load cell và phụ kiện phù hợp có thể đặt hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu đúng model và lựa chọn cấu hình phù hợp với yêu cầu đo lực thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLR60000 dùng để đo lực kéo hay lực nén?

CLR60000 thuộc dòng cảm biến lực kéo – nén hai chiều, có thể sử dụng cho cả hai hướng tải khi lực truyền đúng theo trục làm việc của load cell.

Tải danh định của CLR60000 là bao nhiêu?

CLR60000 thuộc mức tải danh định 60.000 kg của dòng CLR. Khi thiết kế hệ thống cần tính thêm tải động, tải cực đại và hệ số an toàn của toàn bộ cơ cấu chịu lực.

CLR60000 có cấp bảo vệ IP68 không?

Không. Theo phân chia cấp bảo vệ của dòng CLR, các mức tải từ 500 kg đến 30.000 kg sử dụng IP68, trong khi các mức từ 60.000 kg đến 200.000 kg sử dụng IP67. Vì vậy CLR60000 thuộc cấp bảo vệ IP67.

CLR60000 có phù hợp với hệ thống tải lặp nhiều chu kỳ không?

Có. Dòng CLR chịu mỏi cao được thiết kế cho hơn 20 triệu chu kỳ làm việc, phù hợp với máy thử và các cơ cấu có tải lặp thường xuyên.

CLR60000 có thể kết nối với PLC không?

Có thể tích hợp với PLC thông qua weight transmitter, bộ số hóa load cell hoặc thiết bị điện tử cân có giao diện đầu ra thích hợp. Bộ điện tử thực hiện thu nhận và xử lý tín hiệu load cell trước khi truyền dữ liệu tới hệ thống điều khiển.

Tại sao phải hạn chế lực ngang và mô-men uốn khi lắp CLR60000?

Lực ngang, lệch tâm, xoắn và mô-men uốn tạo ra biến dạng ngoài hướng đo chính. Những thành phần lực này có thể ảnh hưởng độ chính xác và tăng ứng suất không mong muốn lên cảm biến.

Có thể cấp nguồn AC hoặc DC trực tiếp vào CLR60000 không?

Không. Load cell nhận điện áp kích thích từ thiết bị điện tử cân qua các đường EXC. Nguồn ngoài của hệ thống được cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa theo yêu cầu nguồn của thiết bị đó.

Có thể đấu CLR60000 theo màu dây của model CLR khác không?

Không nên. Chức năng dây EXC, SIG, SENSE, SHIELD, màu dây và số chân terminal phải được đối chiếu theo datasheet của đúng phiên bản CLR60000 và thiết bị điện tử sử dụng.
