CLR10000 | Cảm biến (load cells) lực căng và nén Laumas CLR10000

CLR10000 | Cảm biến lực căng và nén Laumas CLR10000

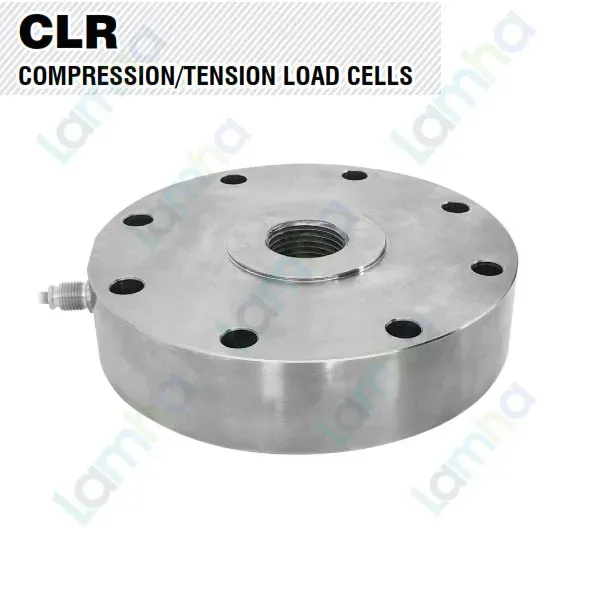

CLR10000 | Cảm biến (load cells) lực căng và nén Laumas CLR10000 là cảm biến đo lực hai chiều thuộc dòng CLR của Laumas, được phát triển cho các hệ thống cần đo lực kéo, lực nén và làm việc với tải lặp trong môi trường công nghiệp. Phiên bản CLR10000 thuộc dải tải 10.000 kg của dòng CLR, sử dụng kết cấu phần tử đàn hồi dạng spoke nhằm phục vụ các ứng dụng đo lực theo trục có yêu cầu độ ổn định và độ bền mỏi cao.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân, định lượng và đo lực công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell và các giải pháp điện tử cân phục vụ tự động hóa, sản xuất, kiểm tra tải và nhiều ngành công nghiệp khác.

Với khả năng làm việc theo cả hai hướng kéo và nén, model CLR10000 phù hợp cho máy thử lực, cơ cấu kéo – ép, hệ thống kiểm tra tải và các dây chuyền cần theo dõi lực cơ học trong nhiều chu kỳ vận hành.

Ưu điểm và tính năng nổi bật của Laumas CLR10000

Laumas CLR10000 nổi bật nhờ thiết kế hướng tới đo lực kéo và nén hai chiều, kết cấu cơ khí chắc chắn và khả năng chịu tải lặp cao. Đây là lựa chọn phù hợp cho các ứng dụng không chỉ cần đo tải tức thời mà còn yêu cầu cảm biến duy trì độ ổn định trong quá trình làm việc dài hạn.

• Đo được cả lực kéo và lực nén khi tải tác động đúng theo trục làm việc của cảm biến.
• Kết cấu phần tử đàn hồi dạng spoke phù hợp với các ứng dụng đo lực công nghiệp và thử tải.
• Khả năng chịu mỏi cao, thích hợp cho máy móc có chu kỳ tải – giảm tải lặp lại nhiều lần.
• Thân cảm biến bằng thép không gỉ, hỗ trợ làm việc ổn định trong điều kiện công nghiệp.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để tạo thành hệ thống đo hoàn chỉnh.
• Phù hợp tích hợp với PLC, HMI hoặc SCADA thông qua thiết bị xử lý tín hiệu load cell tương thích.
• Thích hợp cho các ứng dụng kiểm tra lực, giám sát tải, thử nghiệm cơ khí và tự động hóa sản xuất.

Thông số kỹ thuật tiêu biểu của dòng CLR tại mức tải 10.000 kg

Thông số	Giá trị
Loại cảm biến	Load cell lực kéo và lực nén
Tải danh định	10.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Kết cấu	Dạng spoke
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ ở dải tải 500–30.000 kg	IP68
Khả năng chịu mỏi	Trên 20 triệu chu kỳ làm việc

Chức năng, nguyên lý hoạt động và ứng dụng của CLR10000

Chức năng đo lực kéo và nén

Load cell CLR10000 thực hiện chức năng chuyển đổi lực cơ học theo phương kéo hoặc nén thành tín hiệu điện có quan hệ với mức tải tác động. Cảm biến được lắp vào cơ cấu máy bằng liên kết cơ khí phù hợp để tải truyền qua phần tử đo theo đúng trục thiết kế.

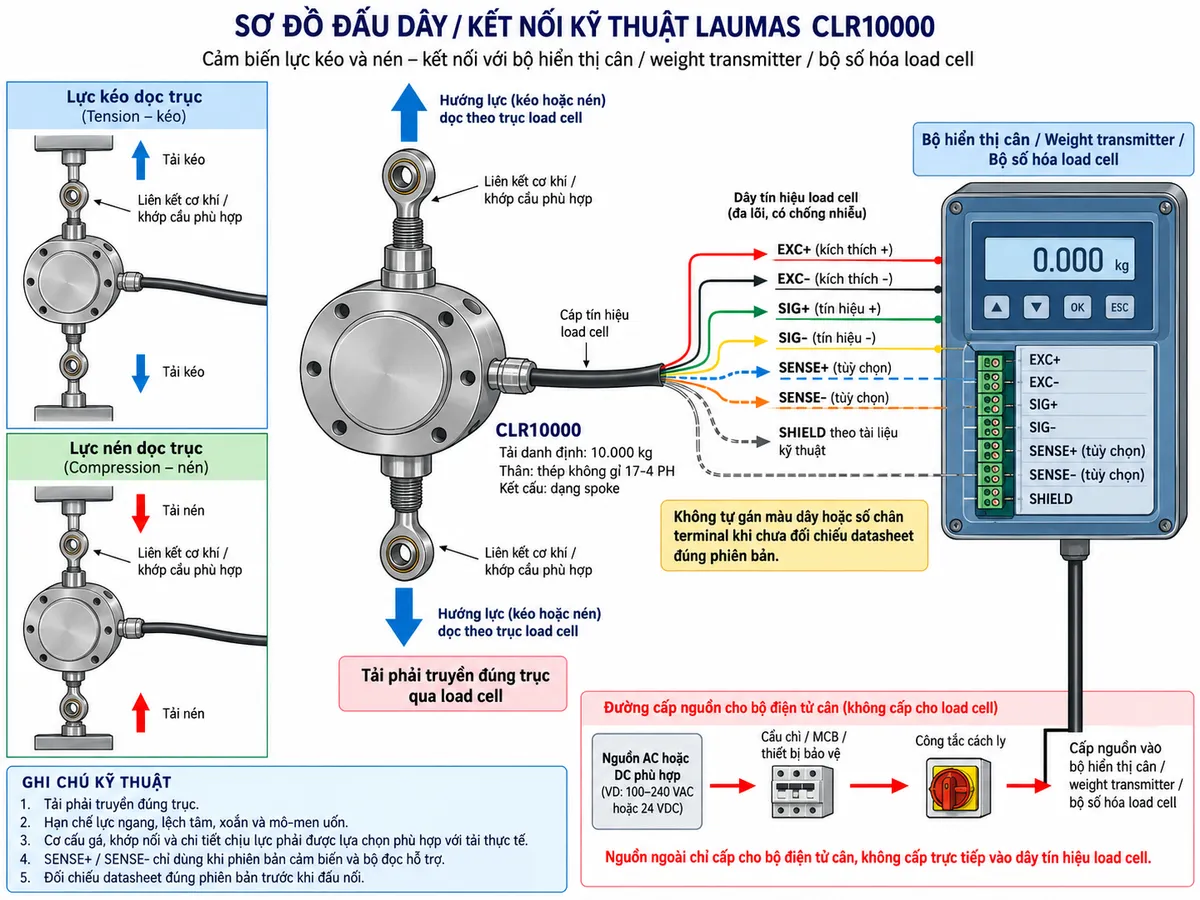

Khi sử dụng trong hệ thống hoàn chỉnh, CLR10000 được kết nối với bộ hiển thị cân, bộ truyền tín hiệu hoặc bộ số hóa load cell. Thiết bị điện tử này cấp điện áp kích thích cho mạch strain gauge của cảm biến, tiếp nhận tín hiệu đo mức thấp, thực hiện khuếch đại, chuyển đổi và xử lý trước khi hiển thị hoặc truyền dữ liệu sang hệ thống điều khiển.

Nguyên lý hoạt động

Cảm biến lực strain gauge CLR10000 hoạt động dựa trên sự biến dạng đàn hồi có kiểm soát của phần tử kim loại. Khi lực kéo hoặc nén tác động đúng trục, phần tử đàn hồi dạng spoke biến dạng một lượng rất nhỏ. Các strain gauge gắn trên phần tử này thay đổi điện trở tương ứng với mức biến dạng.

Các strain gauge được bố trí trong mạch cầu Wheatstone. Khi được cấp điện áp kích thích, sự thay đổi điện trở làm cầu mất cân bằng và sinh ra tín hiệu điện vi sai. Tín hiệu này được đưa tới bộ điện tử cân để khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc trước khi được quy đổi thành giá trị lực hoặc trọng lượng.

Đối với hệ thống sử dụng đường sense, các đường phản hồi điện áp có thể hỗ trợ thiết bị đọc theo dõi điện áp kích thích thực tế tại cảm biến và bù ảnh hưởng sụt áp trên cáp. Việc có sử dụng chức năng này hay không cần căn cứ đúng cấu hình load cell và thiết bị điện tử đi kèm.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo nén 10.000 kg và thiết kế chú trọng khả năng chịu mỏi, CLR10000 phù hợp với nhiều hệ thống đo lực công nghiệp.

• Máy thử kéo – nén và thiết bị kiểm tra độ bền cơ học.
• Máy ép, cơ cấu kéo, xi lanh và hệ thống chấp hành cần giám sát lực.
• Dây chuyền lắp ráp cần kiểm tra hoặc kiểm soát lực trong quá trình sản xuất.
• Thiết bị thử tải, kiểm tra linh kiện và nghiên cứu vật liệu.
• Hệ thống giám sát tải và cảnh báo quá tải trong máy công nghiệp.
• Hệ thống đo lực kết nối PLC, HMI hoặc SCADA thông qua bộ điện tử cân tương thích.

Lưu ý khi lắp đặt

Để khai thác đúng khả năng của cảm biến lực Laumas CLR10000, lực cần được truyền qua cảm biến theo đúng trục đo. Tải ngang, lệch tâm, xoắn hoặc mô-men uốn có thể tạo thêm thành phần lực không mong muốn, làm tăng sai số và gây ứng suất không cần thiết lên phần tử đàn hồi.

Khớp cầu, tai treo, thanh kéo, bulông, giá đỡ và các chi tiết cơ khí khác cần được lựa chọn theo tải làm việc thực tế và hệ số an toàn của hệ thống. Cáp tín hiệu nên được đi tách khỏi đường dây công suất hoặc nguồn gây nhiễu điện từ mạnh, đồng thời việc nối shield phải tuân theo hướng dẫn của thiết bị điện tử cân sử dụng.

Cam kết và nơi mua Laumas CLR10000 chính hãng

Khi lựa chọn CLR10000 chính hãng, cần đối chiếu tải làm việc, kiểu liên kết cơ khí, điều kiện môi trường, chu kỳ tải và thiết bị xử lý tín hiệu để xây dựng hệ thống đo lực đồng bộ. Với ứng dụng có yêu cầu chứng nhận đặc biệt hoặc sử dụng trong khu vực nguy hiểm, cần xác nhận đúng phiên bản chứng nhận trước khi đặt hàng.

Khách hàng có nhu cầu mua cảm biến lực kéo và nén Laumas CLR10000, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị cân, weight transmitter và phụ kiện kết nối phù hợp có thể đặt hàng chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu model và xây dựng cấu hình phù hợp với yêu cầu đo lực thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLR10000 đo lực kéo hay lực nén?

CLR10000 là cảm biến lực hai chiều, được sử dụng để đo cả lực kéo và lực nén khi tải truyền đúng theo trục làm việc của load cell.

Tải danh định của CLR10000 là bao nhiêu?

CLR10000 thuộc mức tải danh định 10.000 kg trong dòng cảm biến kéo – nén CLR của Laumas. Khi lựa chọn thực tế vẫn cần tính tới tải động, tải cực đại và hệ số an toàn của cơ cấu.

CLR10000 có phù hợp với ứng dụng tải lặp không?

Có. Dòng CLR được thiết kế với khả năng chịu mỏi cao, phù hợp cho các hệ thống thường xuyên thực hiện chu kỳ tăng tải, giảm tải, kéo hoặc nén.

CLR10000 sử dụng vật liệu gì?

Dòng CLR sử dụng thép không gỉ 17-4 PH cho phần tử cảm biến, phù hợp với yêu cầu độ bền cơ học và độ ổn định của các ứng dụng đo lực công nghiệp.

CLR10000 có cấp bảo vệ IP68 không?

Có. Theo đặc tính của dòng CLR, các mức tải từ 500 kg đến 30.000 kg sử dụng cấp bảo vệ IP68, do đó mức tải 10.000 kg nằm trong phạm vi này.

CLR10000 có thể đấu trực tiếp vào PLC không?

Tín hiệu gốc của load cell thường cần qua weight transmitter, bộ số hóa hoặc thiết bị điện tử cân tương thích để khuếch đại, chuyển đổi và chuẩn hóa trước khi truyền sang PLC hoặc hệ thống điều khiển.

Tại sao phải dùng khớp nối phù hợp khi lắp CLR10000?

Khớp nối phù hợp giúp lực đi qua đúng trục cảm biến và hạn chế tải ngang, lệch tâm hoặc mô-men uốn. Đây là yếu tố quan trọng để duy trì độ chính xác và độ bền của hệ thống đo lực.

Có thể tự đấu dây CLR10000 theo màu dây của load cell khác không?

Không nên. Các cực EXC, SIG, SENSE và SHIELD cần được xác định theo datasheet và tài liệu kỹ thuật đúng phiên bản CLR đang sử dụng. Không nên suy đoán màu dây hoặc số chân dựa trên một model khác.
