Máy đo điện trở cách điện HIOKI IR4058-20

Máy đo điện trở cách điện HIOKI IR4058-20 chính hãng Nhật Bản

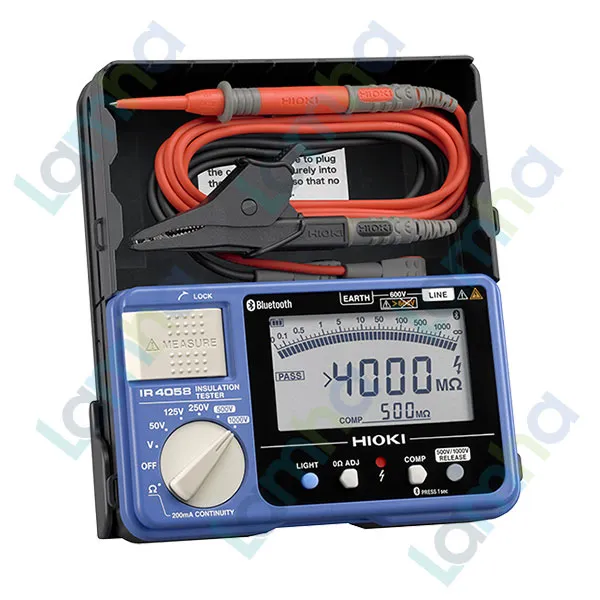

Máy đo điện trở cách điện HIOKI IR4058-20 là thiết bị đo kỹ thuật số chuyên dùng để đánh giá tình trạng cách điện của dây dẫn, cáp điện, động cơ, thiết bị điện và hệ thống phân phối. Sản phẩm tích hợp nhiều thang điện áp thử, đo điện áp AC/DC, kiểm tra điện trở thấp, so sánh PASS/FAIL và truyền dữ liệu không dây, giúp kỹ thuật viên rút ngắn thời gian kiểm tra tại hiện trường.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, phát triển các giải pháp đo lường phục vụ bảo trì điện, năng lượng, công nghiệp, phương tiện điện và nghiên cứu kỹ thuật. Model IR4058-20 được sản xuất theo định hướng thiết bị đo hiện trường: thao tác nhanh, hiển thị rõ, kết cấu chắc chắn và thuận tiện cho việc lưu trữ kết quả kiểm tra.

Theo thông tin hiện hành trên website HIOKI toàn cầu, IR4058-20 thuộc nhóm sản phẩm đã ngừng sản xuất. Khi đặt hàng, người mua nên kiểm tra tình trạng tồn kho, phụ kiện đi kèm và phương án thay thế tương đương.

Ưu điểm và tính năng nổi bật của HIOKI IR4058-20

• Đo điện trở cách điện kỹ thuật số với nhiều mức điện áp thử, phù hợp cho cả mạch điều khiển điện áp thấp và thiết bị điện công nghiệp.
• Khả năng phản hồi nhanh kết hợp chức năng Comparator PASS/FAIL, hỗ trợ nhận biết kết quả đạt hoặc không đạt ngay tại hiện trường.
• Màn hình LCD góc nhìn rộng, có đèn nền và thanh biểu đồ kỹ thuật số, thuận tiện khi theo dõi sự thay đổi của giá trị đo.
• Tích hợp Bluetooth Low Energy để truyền kết quả sang điện thoại hoặc máy tính bảng sử dụng ứng dụng GENNECT Cross.
• Cho phép ghi nhận giá trị đo trên ảnh hiện trường, thêm ghi chú, lưu dữ liệu và hỗ trợ lập báo cáo kiểm tra.
• Tích hợp đo điện áp AC/DC, giúp kiểm tra điện áp còn tồn tại trước khi tiến hành phép đo cách điện.
• Có chức năng kiểm tra điện trở thấp và thông mạch dây tiếp địa, kèm hiệu chỉnh điện trở dây đo.
• Tự động phóng điện cho đối tượng có thành phần điện dung sau khi kết thúc phép đo, góp phần nâng cao an toàn thao tác.
• Có chỉ báo mạch đang mang điện, khóa bảo vệ khi chọn thang điện áp thử cao và chức năng tự động tiết kiệm pin.
• Thiết kế chống va đập, hộp bảo vệ tích hợp và khoang cất dây đo, phù hợp cho công việc bảo trì lưu động.

Các tính năng trên được HIOKI thiết kế nhằm giảm thao tác thủ công trong quá trình đo, đánh giá và ghi chép kết quả kiểm tra cách điện.

Thông số kỹ thuật tiêu biểu

Các dữ liệu dưới đây được đối chiếu từ trang sản phẩm và hướng dẫn sử dụng chính thức của HIOKI.

Hạng mục	Thông số
Model	IR4058-20
Điện áp thử cách điện định mức	DC 50 V, 125 V, 250 V, 500 V và 1000 V
Giá trị hiển thị tối đa tương ứng	100 MΩ, 250 MΩ, 500 MΩ, 2000 MΩ và 4000 MΩ
Độ chính xác tại dải đo hiệu dụng thứ nhất	±2% giá trị đọc ±2 chữ số
Thời gian phản hồi Comparator	Xấp xỉ 0,3 giây theo điều kiện thử nội bộ của HIOKI
Đo điện áp DC	Từ 4,2 V đến 600 V, tự động chọn dải
Đo điện áp AC	Dải 420 V và 600 V, tần số 50 Hz hoặc 60 Hz
Đo điện trở thấp	Từ 10 Ω đến 1000 Ω, gồm 3 dải đo
Dòng kiểm tra thông mạch	Từ 200 mA trở lên khi điện trở đối tượng không quá 6 Ω
Giao tiếp không dây	Bluetooth 4.0LE, hỗ trợ ứng dụng GENNECT Cross
Màn hình	LCD FSTN bán xuyên sáng, có đèn nền và thanh biểu đồ
Chức năng hỗ trợ	Comparator, hiển thị giá trị sau 1 phút, phát hiện mạch có điện, tự động phóng điện, tự nhận biết AC/DC và tự động tiết kiệm pin
Cấp an toàn đo lường	CAT III 600 V
Cấp bảo vệ vỏ	IP40
Nguồn cấp	4 pin kiềm LR6 loại AA
Thời gian hoạt động liên tục tham khảo	Khoảng 20 giờ khi tắt Bluetooth và khoảng 10 giờ khi bật Bluetooth
Kích thước	159 mm × 177 mm × 53 mm
Khối lượng	Khoảng 640 g, gồm pin và không gồm dây đo
Phụ kiện tiêu chuẩn của phiên bản -20	Dây đo L9787, dây đeo cổ, 4 pin AA và hướng dẫn sử dụng

Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI IR4058-20

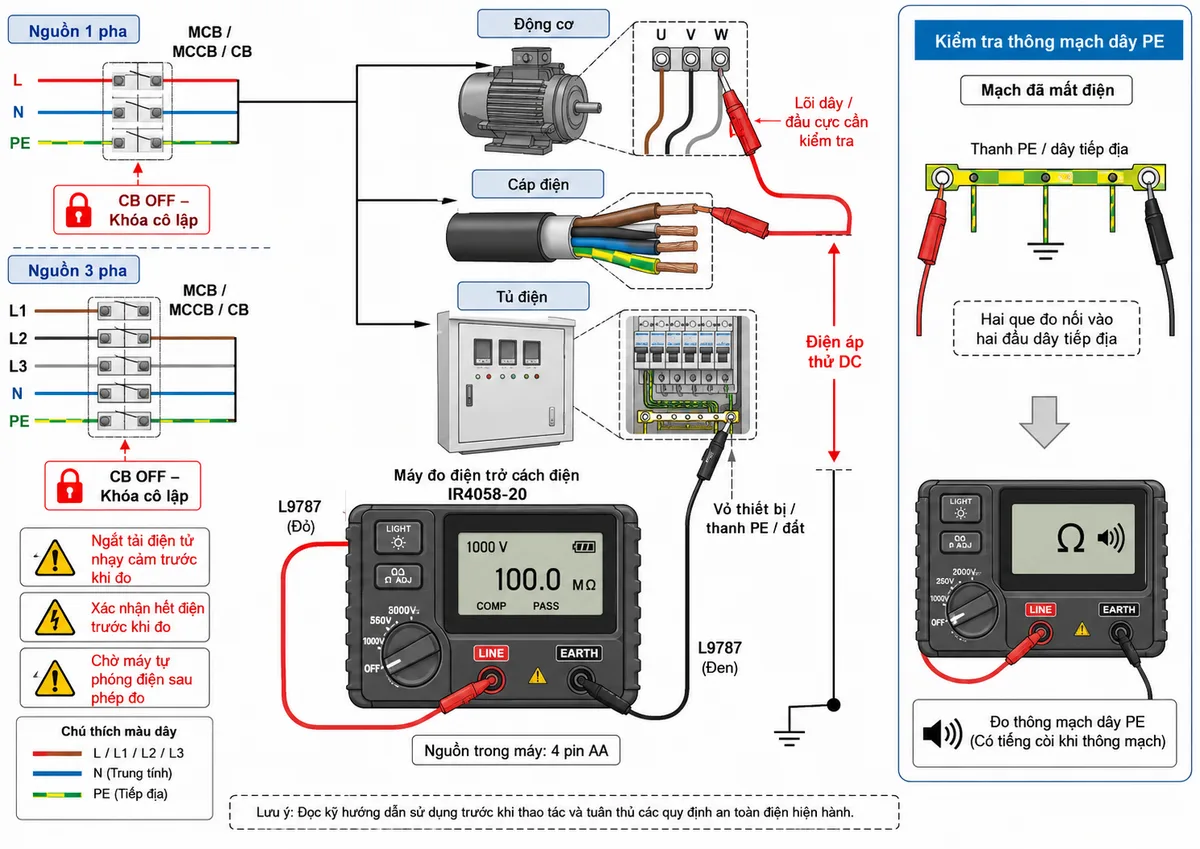

Sơ đồ đấu dây và kết nối đo điện trở cách điện

Trước khi đo cách điện, kỹ thuật viên phải ngắt nguồn của đối tượng bằng CB, MCB hoặc MCCB, thực hiện khóa cô lập khi cần thiết và xác nhận mạch đã hết điện. Dây đen được nối từ cực EARTH của máy tới vỏ kim loại, thanh PE, điểm tiếp địa hoặc một đầu của đối tượng đo; dây đỏ được nối từ cực LINE tới lõi cáp, dây dẫn hoặc đầu cực cần kiểm tra. Các tải điện tử và thiết bị có khả năng chịu điện áp thấp hơn điện áp thử cần được tách khỏi mạch trước khi đo.

Đối với phép đo giữa dây dẫn và đất, người vận hành chọn thang điện áp thử phù hợp với tiêu chuẩn của thiết bị, giữ phím MEASURE và chờ giá trị ổn định. Khi nhả phím đo, máy giữ kết quả trên màn hình và bắt đầu phóng phần điện tích còn lưu trong điện dung của cáp hoặc thiết bị.

Khi kiểm tra thông mạch dây tiếp địa, mạch phải được cô lập hoàn toàn khỏi nguồn. Người dùng chập hai đầu que đo để thực hiện hiệu chỉnh không, sau đó đặt que đo vào hai đầu dây PE, mối nối hoặc tiếp điểm cần kiểm tra. Không sử dụng chức năng điện trở thấp trên mạch đang mang điện.

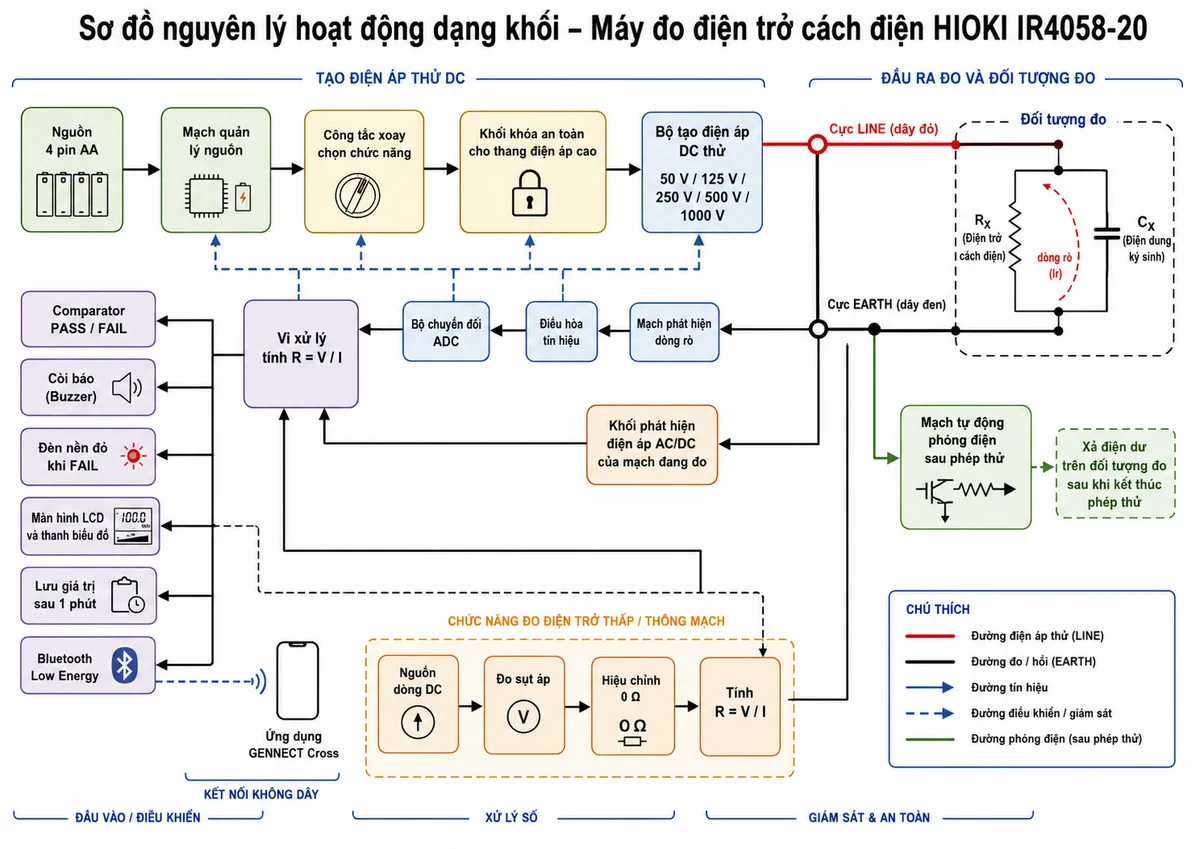

Nguyên lý đo điện trở cách điện

Nguyên lý hoạt động của HIOKI IR4058-20 dựa trên việc tạo một điện áp DC thử đã chọn và đặt điện áp này lên đối tượng cần kiểm tra. Mạch đo xác định dòng điện rò chạy qua lớp cách điện, sau đó bộ xử lý tính điện trở theo quan hệ điện áp chia cho dòng điện. Giá trị được chuyển đổi sang dạng số, đánh giá bằng ngưỡng Comparator và hiển thị trên LCD.

Đối với phép đo điện trở thấp, nguyên lý được đảo lại: thiết bị cấp một dòng điện DC qua đối tượng, đo điện áp rơi giữa hai đầu rồi tính điện trở. Chức năng hiệu chỉnh không giúp loại trừ phần điện trở của dây đo trước khi kiểm tra dây tiếp địa hoặc mối nối.

Sau mỗi phép đo cách điện, khối phóng điện tự động tạo đường dẫn để giải phóng điện tích còn lưu trong đối tượng có tính dung. Người vận hành chỉ nên tháo dây đo khi chỉ báo điện áp nguy hiểm đã tắt.

Truyền dữ liệu bằng Bluetooth và GENNECT Cross

IR4058-20 có thể gửi giá trị đang được giữ trên màn hình tới thiết bị di động qua kết nối Bluetooth. Ứng dụng GENNECT Cross hỗ trợ xem kết quả, ghi dữ liệu, gắn số đo lên ảnh tủ điện, thêm ghi chú và tạo báo cáo kiểm tra. Tính năng này đặc biệt hữu ích khi cần kiểm tra định kỳ nhiều nhánh cáp hoặc nhiều tủ phân phối trong cùng một công trình.

Ứng dụng thực tế

• Kiểm tra cách điện dây dẫn, cáp nguồn và cáp điều khiển trong tủ điện.
• Đánh giá cách điện giữa cuộn dây động cơ với vỏ máy hoặc giữa các cuộn dây.
• Kiểm tra máy biến áp nhỏ, máy phát điện, thiết bị gia nhiệt và dụng cụ điện.
• Kiểm tra hệ thống điện trong nhà máy, tòa nhà, khách sạn, trung tâm thương mại và công trình dân dụng.
• Kiểm tra thông mạch của dây PE, thanh tiếp địa, mối nối bảo vệ và khung kim loại.
• Đo điện áp AC/DC trong quá trình bảo trì hệ thống điện, phương tiện điện hoặc hệ thống năng lượng mặt trời.
• Thu thập và lập báo cáo kết quả đo phục vụ bảo trì phòng ngừa, nghiệm thu và quản lý tài sản điện.

IR4058-20 được thiết kế chủ yếu cho công việc kiểm tra và bảo trì tại hiện trường, không phải thiết bị kiểm tra cách điện chuyên dụng cho dây chuyền sản xuất tự động.

Cam kết và nơi mua HIOKI IR4058-20

Khách hàng cần mua máy đo điện trở cách điện HIOKI chính hãng có thể liên hệ thietbicodien để được kiểm tra tình trạng hàng, phụ kiện tiêu chuẩn, chứng từ nguồn gốc và chính sách bảo hành tại thời điểm đặt mua.

Do IR4058-20 đã được HIOKI công bố ngừng sản xuất, thietbicodien sẽ hỗ trợ xác nhận tồn kho thực tế hoặc tư vấn model kế nhiệm có chức năng tương đương. Việc lựa chọn đúng điện áp thử, cấp an toàn và loại dây đo sẽ giúp bảo đảm hiệu quả kiểm tra cũng như an toàn cho người vận hành.

Câu hỏi thường gặp về HIOKI IR4058-20

HIOKI IR4058-20 dùng để làm gì?

Thiết bị được dùng để đo điện trở cách điện của dây dẫn, cáp điện, động cơ và thiết bị điện; đồng thời hỗ trợ đo điện áp AC/DC và kiểm tra thông mạch dây tiếp địa.

IR4058-20 có truyền kết quả sang điện thoại không?

Có. Máy tích hợp Bluetooth Low Energy và có thể kết nối với ứng dụng GENNECT Cross để xem, lưu, ghi chú và lập báo cáo từ kết quả đo.

Máy có những mức điện áp thử nào?

IR4058-20 có nhiều mức điện áp thử dành cho các đối tượng điện áp thấp và thiết bị điện công nghiệp. Chi tiết từng mức và dải điện trở tương ứng được trình bày trong bảng thông số kỹ thuật phía trên.

Có được đo cách điện khi thiết bị đang mang điện không?

Không. Phải ngắt nguồn, khóa cô lập và xác nhận mạch đã hết điện trước khi dùng chức năng đo cách điện. Đo trên mạch đang mang điện có thể gây điện giật, làm hỏng máy hoặc hư hại thiết bị được kiểm tra.

IR4058-20 có tự phóng điện sau khi đo không?

Có. Khi kết thúc phép đo và dây đo vẫn được giữ trên đối tượng, máy tự động phóng phần điện tích còn lưu trong điện dung của cáp hoặc thiết bị. Chỉ tháo dây khi cảnh báo điện áp nguy hiểm đã tắt.

Máy có kiểm tra được dây tiếp địa không?

Có. Chức năng đo điện trở thấp cho phép kiểm tra tính liên tục của dây PE, thanh tiếp địa và mối nối bảo vệ. Người dùng cần hiệu chỉnh không cho dây đo và bảo đảm mạch hoàn toàn không mang điện.

Phiên bản IR4058-20 đi kèm loại dây đo nào?

Phiên bản mang hậu tố -20 được HIOKI cung cấp cùng bộ dây đo tiêu chuẩn L9787. Các phụ kiện thực tế nên được kiểm tra lại theo tình trạng bộ sản phẩm khi đặt hàng.

IR4058-20 còn được HIOKI sản xuất không?

Không. Trang sản phẩm toàn cầu của HIOKI hiện phân loại model này là sản phẩm đã ngừng sản xuất. Người mua nên xác nhận hàng tồn kho chính hãng hoặc lựa chọn model kế nhiệm phù hợp với yêu cầu công việc.
