Máy đo điện trở cách điện HIOKI IR4017-20

Máy đo điện trở cách điện HIOKI IR4017-20 – thiết bị đo analog 500 V chuyên dụng

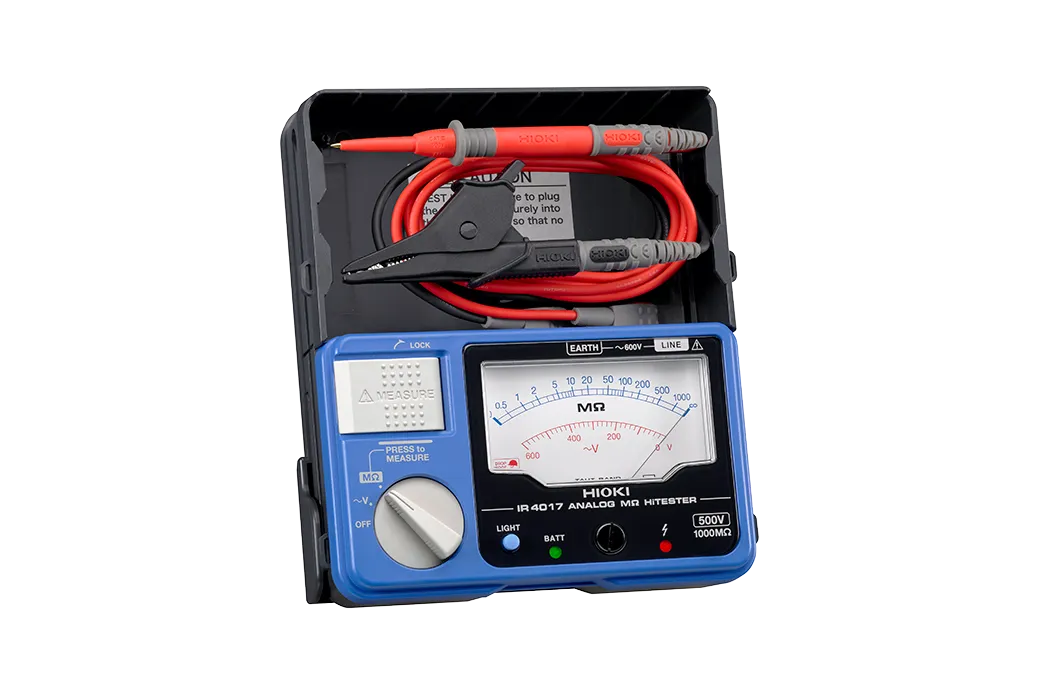

Máy đo điện trở cách điện HIOKI IR4017-20 là thiết bị đo dạng kim analog, sử dụng điện áp thử cố định 500 V DC để đánh giá tình trạng cách điện của dây dẫn, cáp điện, động cơ, máy biến áp và thiết bị điện hạ áp. Với thang đo đến 1000 MΩ, máy giúp kỹ thuật viên phát hiện suy giảm cách điện, rò điện và nguy cơ chạm đất trong quá trình kiểm tra, bảo trì hệ thống điện.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, hoạt động từ năm 1935 và nổi tiếng với các dòng máy đo điện trở cách điện, ampe kìm, đồng hồ vạn năng, máy phân tích công suất cùng thiết bị kiểm tra an toàn điện. Model IR4017-20 có xuất xứ Nhật Bản, được thiết kế hướng đến công việc kiểm tra điện tại hiện trường với thao tác đơn giản và khả năng quan sát trực quan bằng kim chỉ thị.

Ưu điểm và tính năng nổi bật của HIOKI IR4017-20

• Điện áp thử cách điện 500 V DC, phù hợp kiểm tra nhiều thiết bị và mạch điện hạ áp theo quy trình bảo trì.
• Đo điện trở cách điện đến 1000 MΩ trên thang kim analog dễ theo dõi, kể cả khi giá trị có xu hướng biến đổi trong quá trình nạp điện môi.
• Tích hợp thang đo điện áp AC từ 0 đến 600 V để kiểm tra sự hiện diện của điện áp trước khi thực hiện phép đo cách điện.
• Có đèn LED đỏ cảnh báo mạch đang mang điện và đèn LED trắng chiếu sáng mặt thang khi làm việc trong tủ điện hoặc khu vực thiếu sáng.
• Tự động phóng điện cho điện tích còn lưu trên đối tượng đo sau khi nhả nút MEASURE, góp phần giảm rủi ro điện giật.
• Nút MEASURE có thể nhấn để đo tức thời hoặc nâng lên để duy trì phép đo liên tục.
• Đèn kiểm tra trạng thái pin giúp người dùng nhận biết mức pin trước và trong quá trình làm việc.
• Vỏ máy chịu được một lần rơi từ độ cao 1 m xuống nền bê tông, thích hợp sử dụng tại công trường và khu vực bảo trì công nghiệp.
• Hộp bảo vệ cứng tích hợp cho phép cất dây đo ngay trên máy mà không cần tháo khỏi đầu nối.
• Đáp ứng cấp đo an toàn CAT III 600 V và sử dụng nguồn độc lập bằng bốn pin AA.

Các tính năng trên được công bố cho dòng máy đo cách điện analog HIOKI IR4017 trong tài liệu sản phẩm và hướng dẫn sử dụng chính thức của hãng.

Thông số kỹ thuật cơ bản

Hạng mục	Thông số
Kiểu hiển thị	Kim analog
Điện áp thử danh định	500 V DC
Giá trị chỉ thị lớn nhất	1000 MΩ
Phạm vi đo hiệu dụng thứ nhất	1 MΩ đến 500 MΩ
Độ chính xác phạm vi hiệu dụng thứ nhất	±2% chiều dài thang đo
Điện trở giới hạn dưới	0,5 MΩ
Thang đo điện áp AC	0 đến 600 V AC, 50/60 Hz
Độ chính xác đo điện áp AC	±5% giá trị toàn thang
Điện trở đầu vào khi đo điện áp	Từ 500 kΩ trở lên
Bảo vệ quá tải	600 V AC trong 10 giây
Cảnh báo mạch có điện	LED đỏ sáng khi có từ 20 V AC trở lên giữa LINE và EARTH hoặc khi còn từ 20 V DC trong quá trình phóng điện
Tải điện dung lớn nhất	5 µF
Cấp bảo vệ vỏ	IP40, không tính các đầu nối
Cấp đo an toàn	CAT III 600 V
Nguồn cấp	4 pin kiềm LR6 AA
Thời gian sử dụng liên tục	Khoảng 20 giờ ở trạng thái không tải
Kích thước	159 × 177 × 53 mm
Khối lượng	Khoảng 610 g, gồm pin và không gồm dây đo
Dây đo đi kèm	L9787 dài 1,2 m, kèm kẹp cá sấu
Phụ kiện tiêu chuẩn	Dây đo L9787, 4 pin AA, dây đeo vai và tài liệu hướng dẫn

Thông số được tổng hợp từ trang sản phẩm và hướng dẫn sử dụng chính thức của HIOKI dành cho IR4017-20.

Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI IR4017-20

Chức năng đo điện trở cách điện

Chức năng chính của HIOKI IR4017-20 500 V là đặt một điện áp DC thử lên hai điểm cần kiểm tra, sau đó đo dòng điện rò chạy qua lớp cách điện. Giá trị điện trở cách điện càng lớn cho thấy khả năng ngăn dòng rò càng tốt; giá trị thấp hoặc giảm dần bất thường có thể liên quan đến độ ẩm, bụi bẩn, lão hóa vật liệu, nứt lớp cách điện hoặc hư hỏng thiết bị.

Máy sử dụng thang kim nên người vận hành không chỉ đọc được giá trị tại một thời điểm mà còn có thể quan sát sự dịch chuyển của kim khi điện dung của cáp, cuộn dây hoặc thiết bị đang được nạp. Đây là đặc điểm hữu ích khi kiểm tra nhanh tình trạng cách điện tại hiện trường.

Cách đấu dây và thực hiện phép đo an toàn

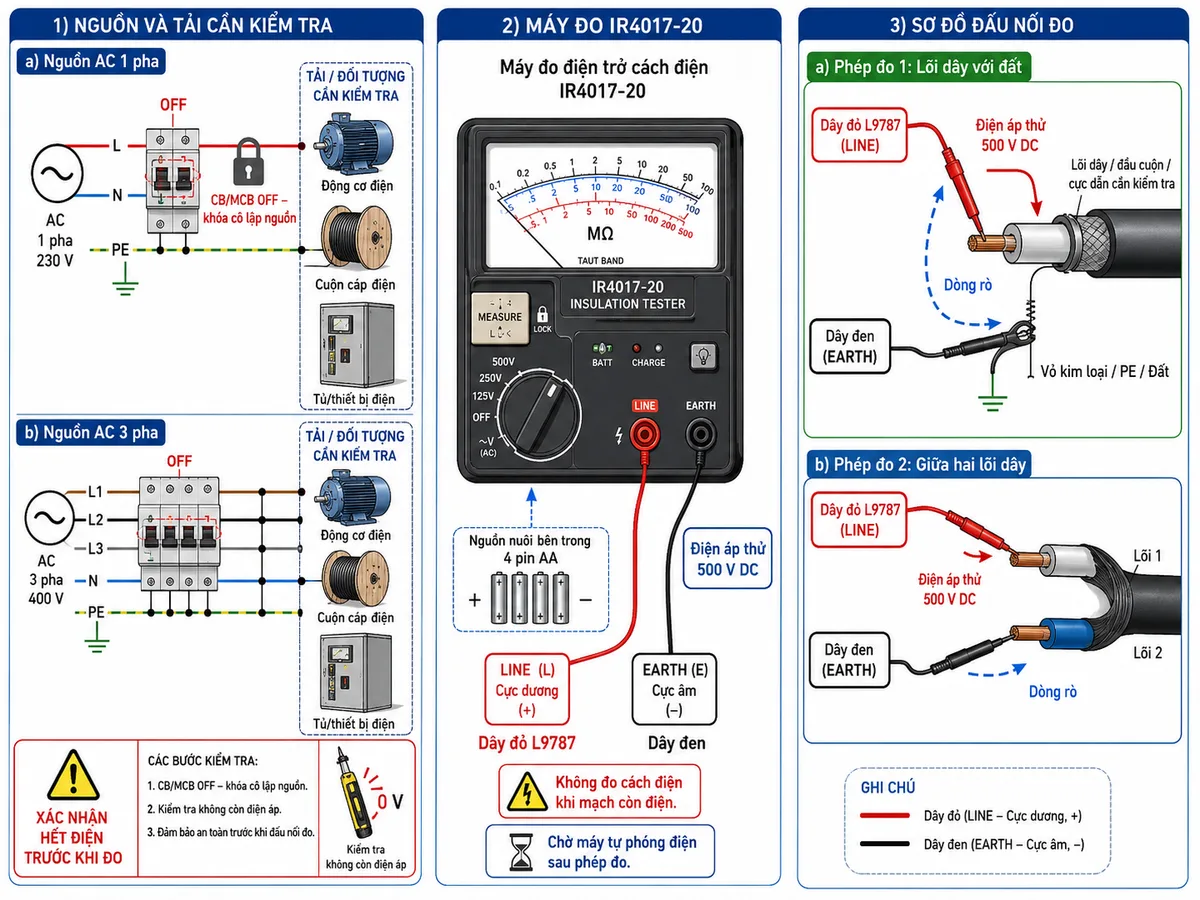

Trước khi đo, phải ngắt CB, MCB hoặc thiết bị đóng cắt cấp nguồn cho mạch, thực hiện cô lập nguồn và xác nhận đối tượng không còn mang điện. Dây đen được nối từ cực EARTH của máy đến vỏ kim loại, điểm nối đất hoặc một đầu của đối tượng; dây đỏ được nối từ cực LINE đến dây dẫn hoặc đầu cuộn dây cần kiểm tra. Không được thực hiện phép đo điện trở cách điện trên mạch đang mang điện.

Sau khi kết nối, người dùng nhấn nút MEASURE để bắt đầu thử nghiệm và đọc giá trị khi kim đã tương đối ổn định. Khi cần quan sát trong thời gian dài hơn, nút MEASURE có thể được nâng lên để khóa ở chế độ đo liên tục. Sau khi nhả nút, phải giữ nguyên dây đo trên đối tượng cho đến khi kim trở về vị trí vô cực và quá trình phóng điện hoàn tất.

Nguyên lý hoạt động

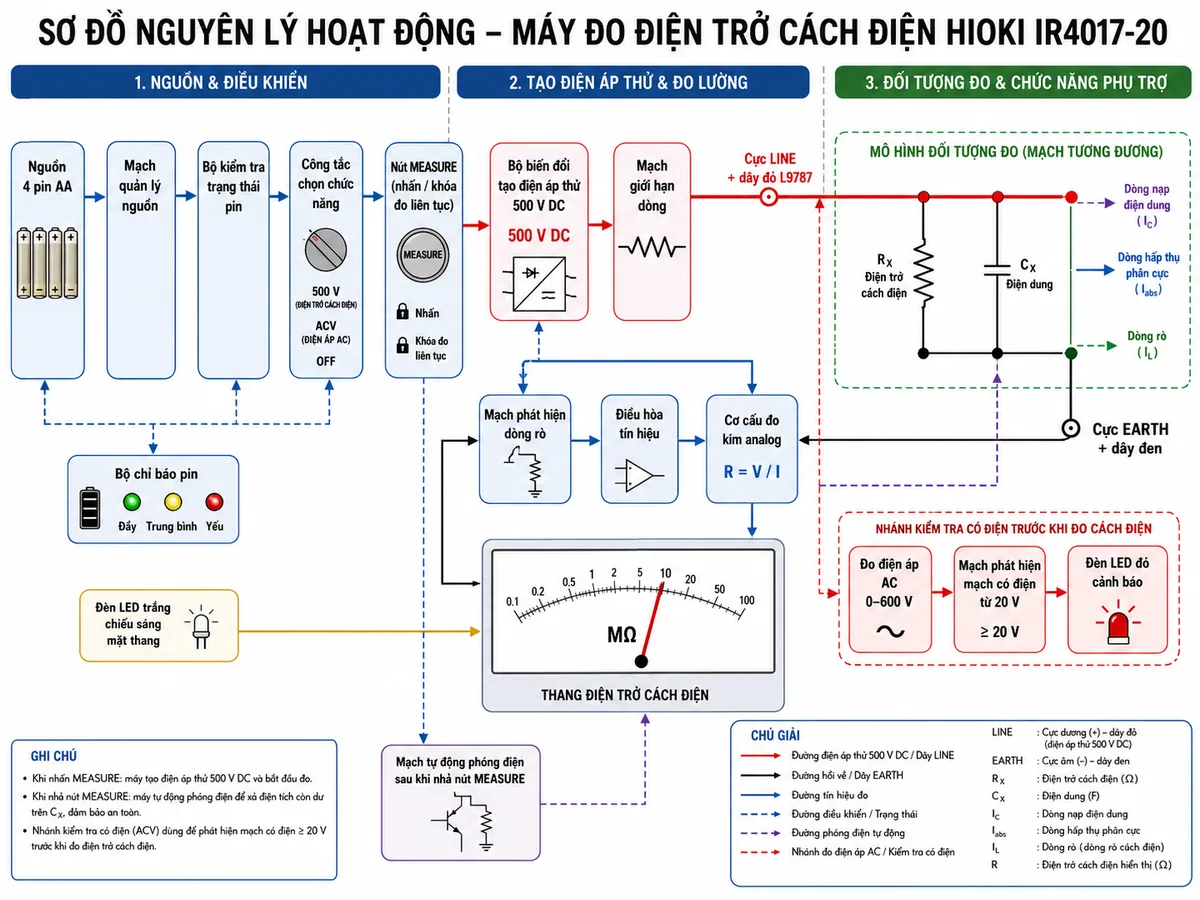

Bên trong máy, nguồn từ bốn pin AA được đưa qua mạch quản lý nguồn và bộ biến đổi để tạo ra điện áp thử 500 V DC. Điện áp này đi từ cực LINE qua đối tượng đo rồi trở về cực EARTH dưới dạng dòng rò rất nhỏ. Cơ cấu đo analog phát hiện dòng rò và biểu diễn điện trở theo quan hệ R = V/I; với điện áp thử xác định, dòng rò càng nhỏ thì điện trở cách điện hiển thị càng lớn.

Đối tượng thực tế thường gồm điện trở cách điện song song với điện dung ký sinh. Vì vậy, khi bắt đầu đo có thể xuất hiện dòng nạp điện dung và dòng hấp thụ phân cực trước khi kim tiến đến vùng ổn định. Khi kết thúc, mạch phóng điện tự động nối tải xả vào đối tượng để giải phóng điện tích còn lưu, với khả năng làm việc cho tải điện dung đến 5 µF theo thông số của hãng.

Ứng dụng thực tế

• Kiểm tra cách điện cáp điện giữa lõi với đất hoặc giữa các lõi trước khi đóng điện.
• Đánh giá cách điện của động cơ, máy phát, máy biến áp nhỏ, cuộn dây và thiết bị điện sử dụng điện áp hạ áp.
• Kiểm tra tủ phân phối, mạch nhánh, hệ thống chiếu sáng và dây dẫn sau khi lắp đặt hoặc sửa chữa.
• Phục vụ bảo trì định kỳ trong nhà máy, tòa nhà, trạm kỹ thuật, xưởng sản xuất và hệ thống cơ điện.
• Khoanh vùng nguyên nhân gây rò điện, tác động RCD hoặc suy giảm điện trở cách điện do độ ẩm và lão hóa.

IR4017-20 phù hợp cho kiểm tra hiện trường và bảo trì thiết bị điện; theo hướng dẫn của HIOKI, thiết bị không được thiết kế làm máy kiểm tra tự động trên dây chuyền sản xuất.
