Máy đo điện trở cách điện HIOKI IR4018-20

1) Giới thiệu Máy đo điện trở cách điện HIOKI IR4018-20

Máy đo điện trở cách điện HIOKI IR4018-20 là thiết bị đo kim analog một thang, được thiết kế để kiểm tra chất lượng cách điện của dây dẫn, cáp điện, động cơ, máy biến áp và thiết bị điện công nghiệp. Với model IR4018-20, thiết bị tạo điện áp thử 1000 V DC và đo điện trở cách điện đến 2000 MΩ, phù hợp với các hệ thống cần mức điện áp kiểm tra cao.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và có trụ sở tại Ueda, tỉnh Nagano. Hãng tập trung phát triển, sản xuất và cung cấp các thiết bị đo lường điện phục vụ thi công, kiểm tra chất lượng, bảo trì nhà máy, nghiên cứu và sản xuất công nghiệp.

Sản phẩm có xuất xứ Nhật Bản, sử dụng cơ cấu hiển thị kim trực quan, tích hợp hộp bảo vệ chắc chắn và khoang cất dây đo. Thiết kế này giúp kỹ thuật viên mang theo, triển khai phép đo và bảo quản thiết bị thuận tiện tại công trường.

2) Ưu điểm và tính năng nổi bật của HIOKI IR4018-20

• Điện áp thử 1000 V DC chuyên dụng cho các phép kiểm tra cách điện yêu cầu điện áp cao.
• Đo điện trở cách điện đến 2000 MΩ, giúp đánh giá tình trạng suy giảm cách điện, nhiễm ẩm hoặc rò điện của thiết bị.
• Thang đo đơn với mặt số rõ ràng, giá trị giữa thang 50 MΩ, thuận tiện quan sát xu hướng chuyển động của kim.
• Đo điện áp AC đến 600 V, hỗ trợ kiểm tra mạch còn điện trước khi tiến hành đo cách điện.
• Đèn LED chiếu sáng mặt thang giúp đọc kết quả trong tủ điện, phòng máy hoặc khu vực thiếu ánh sáng.
• Đèn báo mạch đang mang điện và điện áp còn dư hỗ trợ người dùng nhận biết điều kiện nguy hiểm tại đầu đo.
• Tự động phóng điện cho điện tích còn lưu trong đối tượng đo sau khi kết thúc phép thử.
• Nút MEASURE có thể nhấn để đo tức thời hoặc nâng và khóa để thực hiện phép đo liên tục.
• Đèn kiểm tra trạng thái pin giúp nhận biết pin còn tốt, pin yếu hoặc đã hết trước khi làm việc.
• Kết cấu chịu được một lần rơi từ độ cao 1 m xuống nền bê tông, thích hợp cho công việc bảo trì hiện trường.
• Hộp cứng và khoang chứa dây đo tích hợp cho phép cất dây nhanh mà không cần tháo khỏi máy.
• Đáp ứng cấp đo CAT III 600 V khi sử dụng đúng dây đo, phụ kiện và quy trình an toàn do nhà sản xuất quy định.

Thông số kỹ thuật chính

Hạng mục	Thông tin
Loại thiết bị	Máy đo điện trở cách điện hiển thị kim analog, một thang đo
Điện áp thử định mức	1000 V DC
Giá trị chỉ thị lớn nhất	2000 MΩ
Giá trị giữa thang	50 MΩ
Dải đo hiệu dụng thứ nhất	2 MΩ đến 1000 MΩ
Độ chính xác tại dải hiệu dụng thứ nhất	±2% chiều dài thang đo
Dải đo hiệu dụng thứ hai	1 MΩ đến 2 MΩ và 1000 MΩ đến 2000 MΩ
Dòng điện định mức	1 mA
Dòng ngắn mạch	Tối đa 1,2 mA
Đo điện áp AC	0 V đến 600 V, 50 Hz hoặc 60 Hz
Cấp đo an toàn	CAT III 600 V
Cấp bảo vệ vỏ	IP40, ngoại trừ các đầu nối
Nguồn cấp	4 pin kiềm LR6 cỡ AA
Thời gian hoạt động liên tục	Khoảng 15 giờ trong điều kiện không tải
Kích thước	Khoảng 159 × 177 × 53 mm
Khối lượng	Khoảng 610 g, bao gồm pin và không bao gồm dây đo
Dây đo đi kèm	Dây đo L9787 dài khoảng 1,2 m, kèm đầu kẹp cá sấu
Phụ kiện tiêu chuẩn	Dây đo L9787, 4 pin LR6, dây đeo vai và tài liệu hướng dẫn

3) Chức năng, nguyên lý hoạt động và ứng dụng

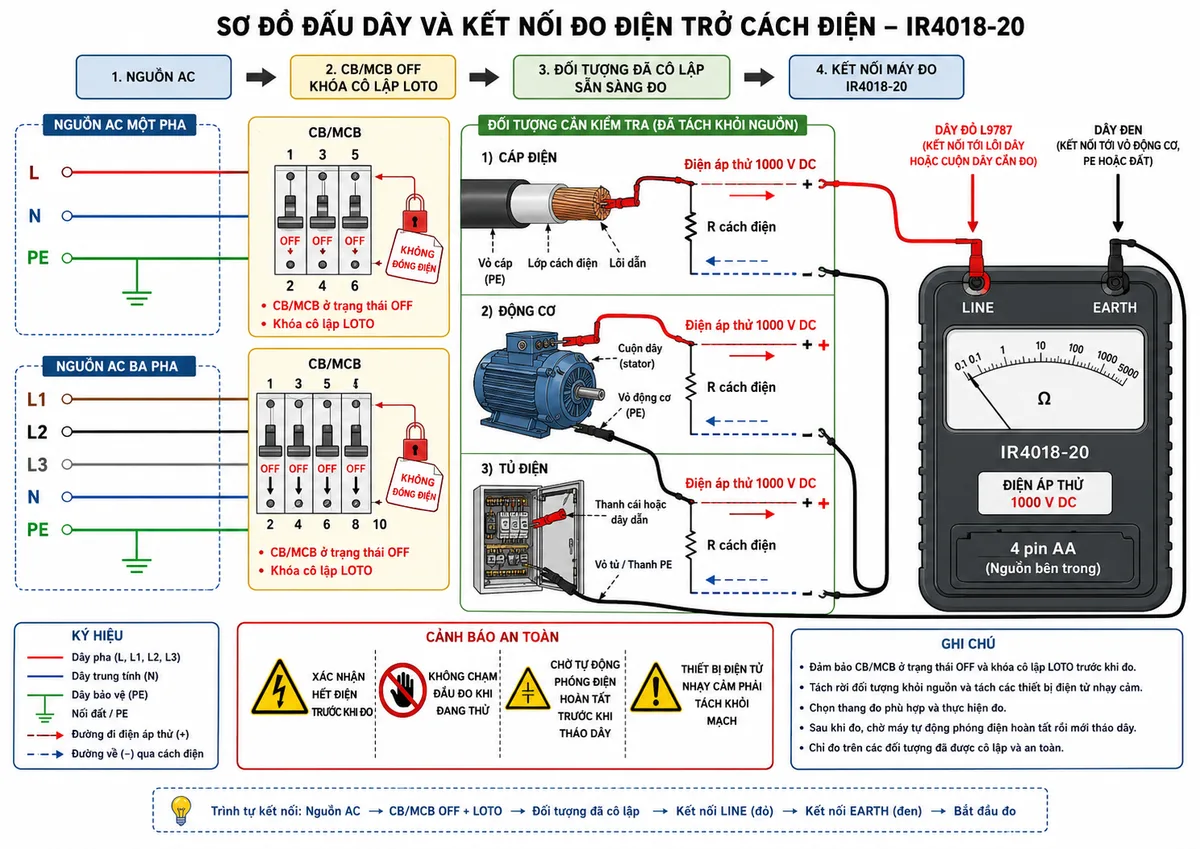

Cách đấu nối để đo điện trở cách điện

Trước khi sử dụng máy đo cách điện 1000 V HIOKI, người vận hành phải ngắt CB, MCB hoặc thiết bị đóng cắt của mạch cần kiểm tra, cô lập nguồn và xác nhận đối tượng đo không còn điện. Các bộ điều khiển điện tử, biến tần, PLC, bộ nguồn, tụ điện và thiết bị nhạy cảm không chịu được điện áp thử 1000 V cần được tách khỏi mạch.

Dây đo màu đen được cắm vào cực EARTH và nối với phía nối đất, vỏ kim loại hoặc điểm tham chiếu của đối tượng. Dây đo màu đỏ được cắm vào cực LINE và nối với lõi dây, cuộn dây hoặc phần dẫn điện cần kiểm tra. Khi đo cáp, có thể kiểm tra giữa lõi với đất, lõi với vỏ hoặc giữa các lõi sau khi đã cô lập hai đầu cáp.

Người dùng nhấn nút MEASURE để cấp điện áp thử trong thời gian cần thiết. Với phép đo liên tục, nút có thể được nâng lên và khóa. Sau khi đọc kết quả, cần thả nút đo và giữ nguyên dây kết nối cho đến khi quá trình phóng điện hoàn tất.

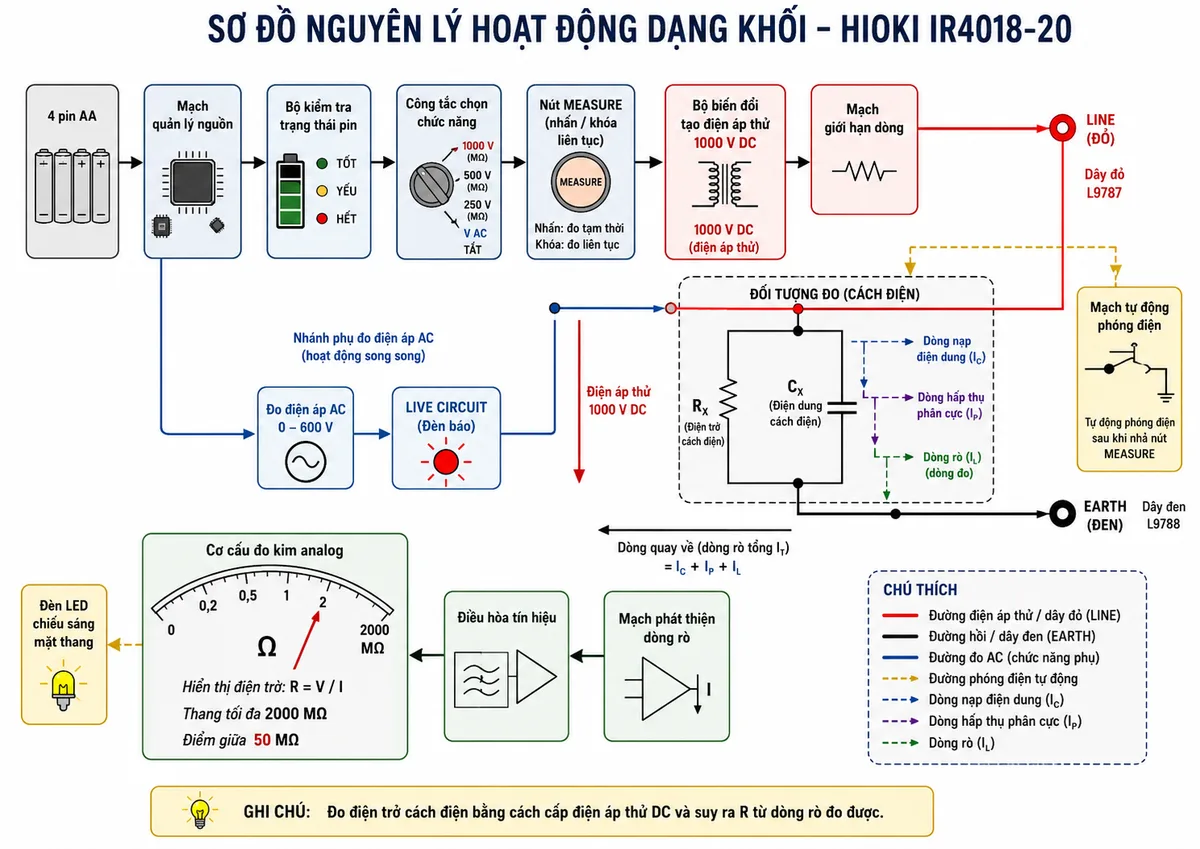

Nguyên lý đo điện trở cách điện

Nguyên lý hoạt động của HIOKI IR4018-20 dựa trên việc cấp một điện áp DC xác định vào đối tượng và đo dòng điện rò chạy qua lớp cách điện. Mạch tạo cao áp bên trong chuyển đổi năng lượng từ 4 pin AA thành điện áp thử định mức 1000 V DC.

Trong thực tế, đối tượng đo có thể được biểu diễn bằng điện trở cách điện RX mắc song song với điện dung CX. Khi bắt đầu đo, dòng điện ban đầu có thể gồm dòng nạp điện dung, dòng hấp thụ phân cực và dòng rò dẫn điện. Khi thành phần quá độ giảm dần, dòng còn lại phản ánh rõ hơn chất lượng của lớp cách điện.

Mạch đo thu nhận dòng rò, sau đó điều khiển cơ cấu kim analog hiển thị giá trị điện trở theo quan hệ R = V/I. Dòng rò càng nhỏ thì điện trở cách điện càng lớn; dòng rò tăng sẽ làm giá trị điện trở hiển thị giảm. Mặt thang analog cũng giúp kỹ thuật viên quan sát độ ổn định và xu hướng thay đổi của kết quả trong thời gian thử.

Sau khi nút MEASURE được nhả, mạch phóng điện tự động làm giảm điện áp tích trữ trên cáp, cuộn dây hoặc tụ ký sinh của đối tượng. Kim đo dịch chuyển về phía vô cùng khi quá trình phóng điện diễn ra; chỉ được tháo dây sau khi xác nhận điện áp còn dư đã được giải phóng an toàn.

Đo và kiểm tra điện áp AC

Thiết bị có thể kiểm tra điện áp xoay chiều từ 0 V đến 600 V giữa hai cực LINE và EARTH. Chức năng này hữu ích để xác nhận mạch đã được cô lập trước khi chuyển sang đo cách điện. Khi đo điện áp, không được nhấn nút MEASURE vì thao tác này sẽ kích hoạt nguồn điện áp thử DC.

Đèn LIVE CIRCUIT sáng đỏ khi phát hiện điện áp AC từ khoảng 20 V trở lên giữa hai đầu đo. Đèn này cũng cảnh báo khi điện áp DC còn dư trong giai đoạn tự động phóng điện, giúp người dùng biết chưa nên tháo dây hoặc chạm vào đối tượng.

Ứng dụng thực tế

Máy đo điện trở cách điện 1000 V phù hợp với hoạt động kiểm tra trước khi đóng điện, nghiệm thu lắp đặt và bảo trì phòng ngừa tại nhà máy, trạm kỹ thuật, công trình xây dựng và hệ thống phân phối điện.

• Kiểm tra cách điện giữa lõi và vỏ của cáp điện lực đã được cô lập.
• Đánh giá cách điện cuộn dây với vỏ của động cơ và máy phát điện.
• Kiểm tra máy biến áp, cuộn kháng và thiết bị điện có mức điện áp thử phù hợp.
• Phát hiện dấu hiệu nhiễm ẩm, lão hóa, bám bụi dẫn điện hoặc hư hỏng lớp cách điện.
• Kiểm tra đường dây, tủ phân phối, thiết bị đóng cắt và mạch điện công nghiệp trước khi vận hành.
• Theo dõi xu hướng suy giảm điện trở cách điện trong chương trình bảo trì định kỳ.

Do IR4018-20 chỉ có một mức điện áp thử 1000 V, người sử dụng phải kiểm tra tiêu chuẩn của đối tượng trước khi đo. Không dùng thiết bị cho các linh kiện, bo mạch hoặc hệ thống chỉ cho phép thử ở điện áp thấp hơn.

4) Cam kết và nơi mua HIOKI IR4018-20 chính hãng

Khi lựa chọn HIOKI IR4018-20 chính hãng, khách hàng nên kiểm tra đúng mã máy, dây đo L9787, phụ kiện kèm theo, tình trạng hiệu chuẩn và tài liệu hướng dẫn sử dụng. Việc chọn đúng sản phẩm giúp bảo đảm điện áp thử, dải đo và cấp an toàn phù hợp với nhu cầu kiểm tra tại công trường.

Để đặt mua, kiểm tra tồn kho hoặc nhận báo giá Máy đo điện trở cách điện HIOKI IR4018-20, hãy liên hệ trực tiếp thietbicodien. Khách hàng được hỗ trợ lựa chọn thiết bị theo ứng dụng, hướng dẫn kết nối đo và cung cấp chính sách bảo hành, giao hàng theo điều kiện áp dụng.

Câu hỏi thường gặp (FAQ)

HIOKI IR4018-20 sử dụng điện áp thử bao nhiêu?

Thiết bị sử dụng một mức điện áp thử duy nhất là 1000 V DC. Vì vậy, máy phù hợp với đối tượng cho phép kiểm tra ở mức 1000 V và không thích hợp cho mạch điện tử chỉ chịu được điện áp thử thấp.

IR4018-20 đo điện trở cách điện tối đa bao nhiêu?

Giá trị chỉ thị lớn nhất của máy là 2000 MΩ. Dải hiệu dụng chính từ 2 MΩ đến 1000 MΩ, với giá trị giữa thang là 50 MΩ.

Máy có đo được điện áp không?

Có. HIOKI IR4018-20 có thể đo điện áp AC từ 0 V đến 600 V ở tần số 50 Hz hoặc 60 Hz. Chức năng này thường được dùng để kiểm tra mạch còn điện trước khi đo cách điện.

Có được nhấn nút MEASURE khi đang đo điện áp AC không?

Không. Khi đo điện áp AC, người dùng không được nhấn nút MEASURE vì nút này kích hoạt điện áp thử cách điện 1000 V DC.

Cách nối dây LINE và EARTH như thế nào?

Dây đỏ được nối từ cực LINE tới lõi dây, cuộn dây hoặc phần dẫn điện cần kiểm tra. Dây đen được nối từ cực EARTH tới vỏ kim loại, điểm nối đất hoặc phía tham chiếu của đối tượng đo.

HIOKI IR4018-20 có tự động phóng điện không?

Có. Sau khi người dùng nhả nút MEASURE, mạch tích hợp sẽ phóng điện cho điện tích còn lưu trong đối tượng. Cần giữ nguyên dây đo và chờ quá trình phóng điện hoàn tất trước khi tháo kết nối.

Thiết bị sử dụng loại pin nào?

Máy sử dụng 4 pin kiềm LR6 cỡ AA. Thời gian hoạt động liên tục trong điều kiện không tải vào khoảng 15 giờ.

IR4018-20 có phù hợp để đo biến tần, PLC hoặc bo mạch điện tử không?

Không nên đặt trực tiếp điện áp thử 1000 V lên biến tần, PLC, bộ nguồn, cảm biến hoặc bo mạch nếu chưa có xác nhận của nhà sản xuất. Các thiết bị nhạy cảm cần được tách khỏi mạch trước khi kiểm tra phần dây dẫn, động cơ hoặc cáp điện.

Cần thực hiện những bước an toàn nào trước khi đo?

Phải ngắt thiết bị bảo vệ, khóa cô lập nguồn, xác nhận mạch hết điện, xả các tụ điện và tách thiết bị nhạy cảm. Trong khi đo không chạm vào đầu dò hoặc đối tượng, đồng thời phải chờ tự động phóng điện hoàn tất sau phép thử.

Dây đo nào được cung cấp cùng máy?

Model IR4018-20 được cung cấp với dây đo L9787 dài khoảng 1,2 m và đầu kẹp cá sấu. Người dùng cần kiểm tra dây, lớp cách điện và ống bảo vệ đầu dò trước mỗi lần sử dụng.
