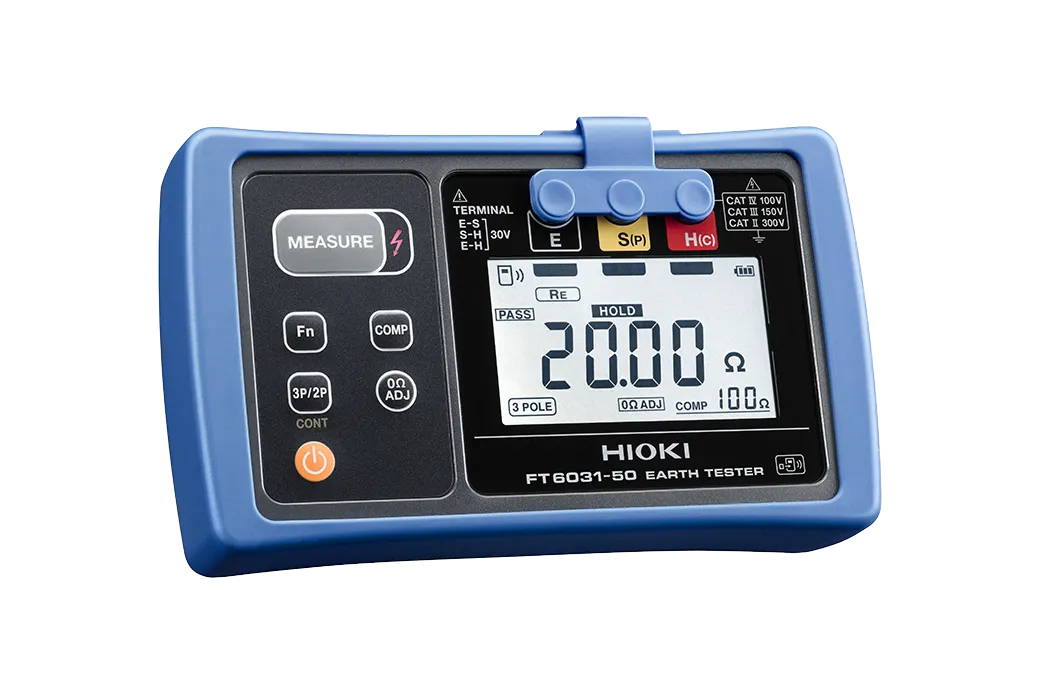

Máy đo điện trở đất HIOKI FT6031-50

1. Giới thiệu Máy đo điện trở đất HIOKI FT6031-50 và nguồn gốc thương hiệu

Máy đo điện trở đất HIOKI FT6031-50 là thiết bị đo hiện trường chuyên dụng để kiểm tra điện trở của hệ thống tiếp địa bằng phương pháp 3 cực chính xác hoặc phương pháp 2 cực đơn giản. Thiết bị có dải đo rộng đến 2000 Ω, tự động chọn thang, kiểm tra điện thế đất và đánh giá tình trạng điện cực phụ trước khi thực hiện phép đo.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935. Các sản phẩm của hãng được phát triển cho nhiều lĩnh vực như kiểm tra an toàn điện, đo chất lượng điện năng, đo điện trở, bảo trì hệ thống điện và kiểm định thiết bị công nghiệp. Model FT6031-50 có xuất xứ Nhật Bản, hướng đến kỹ sư điện, đơn vị kiểm định, nhà thầu cơ điện và đội ngũ bảo trì cần một thiết bị bền chắc, dễ vận hành ngoài công trường.

Với kết cấu chống bụi, chống nước, màn hình lớn và bộ dây đo có rulô cuốn nhanh, sản phẩm phù hợp cho cả công tác nghiệm thu hệ thống tiếp địa mới lẫn kiểm tra định kỳ tại nhà máy, tòa nhà, trạm điện và công trình hạ tầng.

2. Ưu điểm và tính năng nổi bật của HIOKI FT6031-50

Đo điện trở đất bằng hai phương pháp

• Phương pháp 3 cực sử dụng hai cọc tiếp địa phụ để đo chính xác điện trở của điện cực tiếp địa cần kiểm tra.
• Phương pháp 2 cực hỗ trợ đo đơn giản tại những vị trí không thể đóng hai cọc phụ, bằng cách sử dụng một hệ thống tiếp địa có điện trở thấp đã tồn tại làm điện cực tham chiếu.
• Thiết bị tự động chuyển đổi kết nối bên trong khi lựa chọn chế độ, không cần lắp thanh nối tắt bên ngoài.

Tự động kiểm tra trước khi đo

Người vận hành chỉ cần kết nối dây và nhấn nút MEASURE. Máy đo điện trở tiếp địa sẽ lần lượt kiểm tra điện thế nhiễu trên hệ thống đất, kiểm tra kết nối và điện trở của các điện cực phụ, sau đó mới đo điện trở đất. Nếu dây đo bị đứt, tiếp xúc không tốt hoặc điện thế nhiễu vượt giới hạn, màn hình sẽ hiển thị cảnh báo để người dùng xử lý.

Đo nhanh và tự động chọn thang

Chức năng Auto Range tự lựa chọn thang 20 Ω, 200 Ω hoặc 2000 Ω theo giá trị thực tế. Thời gian hoàn thành phép đo tối đa khoảng 6 giây với phương pháp 3 cực và khoảng 3 giây với phương pháp 2 cực, giúp rút ngắn thời gian kiểm tra nhiều điểm tiếp địa.

Khả năng chống nhiễu tốt

HIOKI FT6031-50 cho phép thực hiện phép đo điện trở đất trong môi trường có điện thế đất đến 25 V rms. Khả năng này hữu ích tại nhà máy, trạm biến áp và hệ thống điện đang tồn tại dòng rò hoặc nhiễu cảm ứng trên đường tiếp địa.

Thiết kế bền chắc cho công trường

• Vỏ thiết bị đạt cấp bảo vệ IP65/IP67, hạn chế bụi và nước xâm nhập ngay cả khi nắp che đầu nối được mở đúng điều kiện quy định.
• Kết cấu chịu được thử nghiệm rơi từ độ cao 1 m xuống bề mặt bê tông khi lắp bộ bảo vệ.
• Màn hình LCD lớn, góc nhìn rộng, thuận tiện quan sát ngoài trời.
• Cọc tiếp địa phụ bằng thép không gỉ có đường kính nhỏ, dễ đóng xuống nền đất và dễ thu hồi.
• Rulô cuốn dây màu vàng và màu đỏ giúp triển khai, thu dây nhanh, hạn chế xoắn hoặc rối dây.

Hỗ trợ ghi nhận dữ liệu không dây

Khi lắp bộ chuyển đổi không dây Z3210 tùy chọn, thiết bị có thể truyền kết quả sang điện thoại hoặc máy tính bảng thông qua ứng dụng GENNECT Cross. Người dùng có thể lưu kết quả, gắn dữ liệu vào ảnh hiện trường và hỗ trợ lập báo cáo đo. Phiên bản FT6031-50 không kèm Z3210; phụ kiện này cần được đặt mua riêng.

Thông số kỹ thuật chính

Hạng mục	Thông tin
Phương pháp đo	Phương pháp 3 cực và phương pháp 2 cực, lựa chọn bằng phím chức năng
Thang đo điện trở đất	20 Ω, 200 Ω và 2000 Ω; tự động chọn thang
Phạm vi hiển thị	0,00 Ω đến 20,00 Ω; 0,0 Ω đến 200,0 Ω; 0 Ω đến 2000 Ω
Độ phân giải	Từ 0,01 Ω đến 1 Ω tùy thang đo và phương pháp đo
Độ chính xác điện trở đất	Thang 20 Ω: ±1,5% giá trị đọc ±8 digit; thang 200 Ω và 2000 Ω: ±1,5% giá trị đọc ±4 digit
Tần số đo	128 Hz ±2 Hz
Thời gian đo	Không quá 6 giây với phương pháp 3 cực; không quá 3 giây với phương pháp 2 cực
Dòng điện đo	Không quá 25 mA rms ở chế độ 3 cực; không quá 4 mA rms ở chế độ 2 cực
Điện áp đầu ra đo	Không quá 30 V rms hoặc 42,4 V đỉnh
Đo điện thế đất	0 đến 30,0 V rms; tự động nhận biết AC hoặc DC
Điện thế đất cho phép khi đo	25,0 V rms đối với DC hoặc dạng sóng sin
Chức năng	Cảnh báo dây có điện, kiểm tra đứt dây, bù 0 Ω, đo liên tục, comparator và giao tiếp không dây khi lắp Z3210
Cấp bảo vệ	IP65/IP67 theo EN 60529
Khả năng chịu rơi	Rơi từ độ cao 1 m xuống bê tông khi lắp bộ bảo vệ
Cấp an toàn đo lường	CAT IV 100 V, CAT III 150 V, CAT II 300 V
Nguồn cấp	4 pin alkaline AA loại LR6
Số lần đo tham khảo	Khoảng 500 lần trong điều kiện đo tiêu chuẩn bằng phương pháp 3 cực và không lắp Z3210
Kích thước	Khoảng 185 × 111 × 44 mm, bao gồm bộ bảo vệ và không bao gồm nắp đầu nối
Khối lượng	Khoảng 570 g, bao gồm pin và bộ bảo vệ, không bao gồm phụ kiện khác
Phụ kiện tiêu chuẩn	Hai cọc tiếp địa phụ L9840, dây đen L9841 dài 4 m, dây vàng L9842-11 dài 10 m có rulô, dây đỏ L9842-22 dài 20 m có rulô, túi C0106, bộ bảo vệ và 4 pin AA

3. Chức năng, nguyên lý hoạt động và ứng dụng

Cách kết nối khi đo bằng phương pháp 3 cực

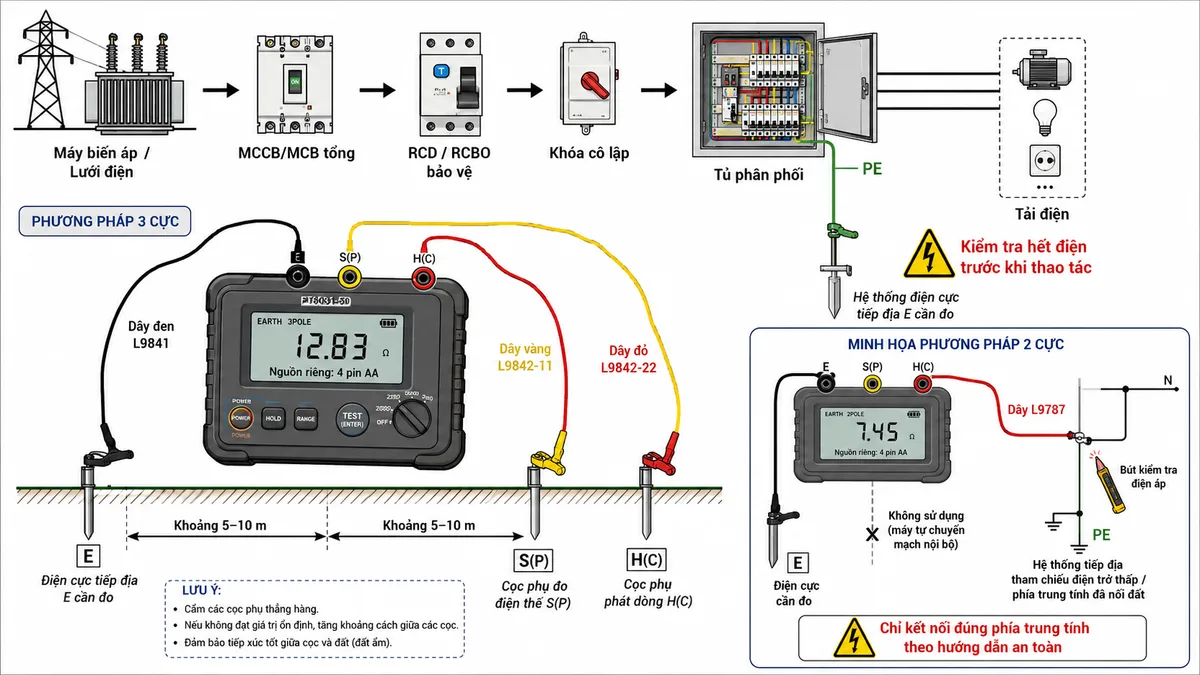

Trong phép đo chính xác, cực E được nối bằng dây màu đen tới điện cực tiếp địa cần kiểm tra. Cọc phụ đo điện thế được nối với cực S(P) bằng dây màu vàng, còn cọc phụ phát dòng được nối với cực H(C) bằng dây màu đỏ.

Ba điểm E, S(P) và H(C) nên được bố trí gần thẳng hàng. Theo hướng dẫn đo thông thường, khoảng cách giữa các điểm vào khoảng 5 m hoặc lớn hơn tùy kích thước hệ thống tiếp địa và điều kiện hiện trường. Dây màu vàng và dây màu đỏ cần được tách rời, không để chồng chéo hoặc quấn vào nhau nhằm hạn chế ảnh hưởng cảm ứng.

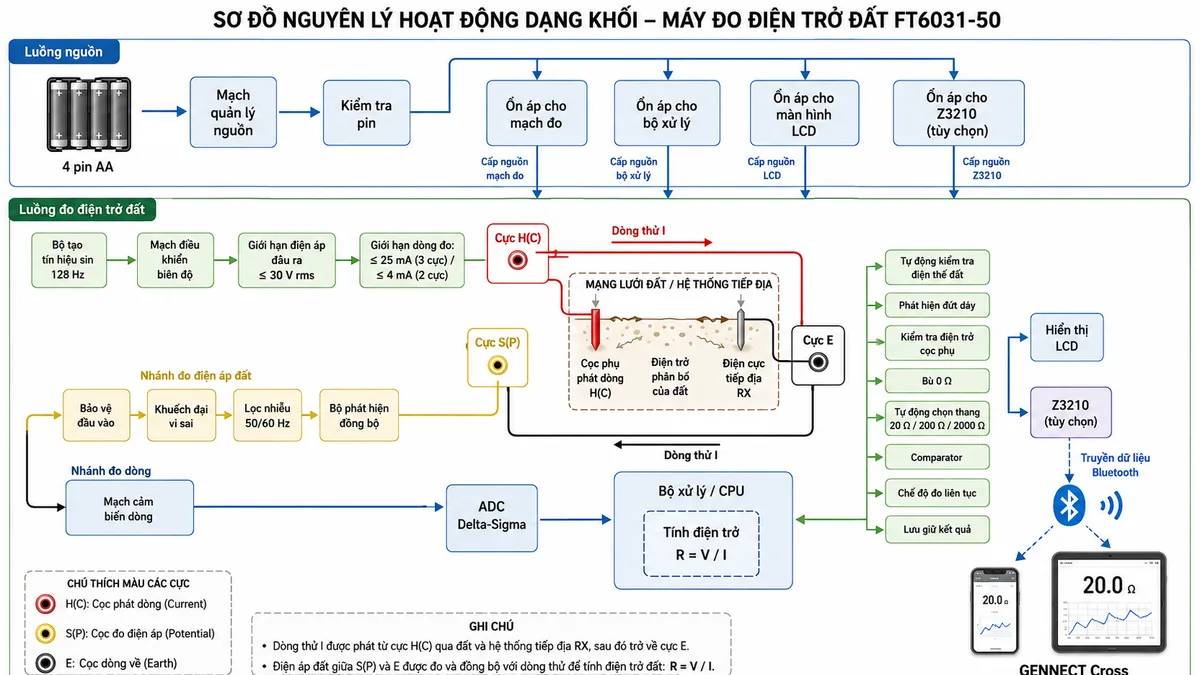

Nguyên lý đo điện trở đất

Ở phương pháp 3 cực, thiết bị phát một dòng điện xoay chiều đo có tần số khoảng 128 Hz từ cực H(C), cho dòng truyền qua cọc phụ, đất và điện cực E. Cực S(P) đo điện áp hình thành trong đất tại vị trí trung gian mà gần như không mang dòng đo chính. Bộ xử lý xác định điện trở hiệu dụng từ quan hệ giữa điện áp đo được và dòng điện thử.

Việc sử dụng tần số đo khác với tần số lưới 50/60 Hz kết hợp với phát hiện đồng bộ giúp thiết bị tách tín hiệu thử khỏi thành phần nhiễu. Trước khi hiển thị kết quả, máy tự kiểm tra điện thế đất, tình trạng dây dẫn và điện trở của cọc phụ, sau đó lựa chọn thang đo thích hợp.

Ở phương pháp 2 cực, dòng thử được đưa qua điện cực cần kiểm tra và một hệ thống tiếp địa tham chiếu đã có sẵn. Giá trị hiển thị là tổng điện trở của điện cực cần đo và điện trở của hệ thống tham chiếu, vì vậy phương pháp này phù hợp để kiểm tra nhanh hơn là xác định điện trở tuyệt đối có độ chính xác cao.

Ứng dụng thực tế

• Đo và nghiệm thu hệ thống tiếp địa an toàn của tủ điện, máy móc và dây chuyền sản xuất.
• Kiểm tra tiếp địa tại nhà máy, trạm biến áp, phòng máy, trung tâm dữ liệu và hệ thống viễn thông.
• Đánh giá điện trở đất của hệ thống chống sét, cột thu lôi và mạng tiếp địa công trình.
• Kiểm tra định kỳ điện cực tiếp địa tại tòa nhà, bệnh viện, trường học, kho bãi và công trình hạ tầng.
• Đo tiếp địa cho hệ thống năng lượng mặt trời, trạm sạc, máy phát điện và thiết bị điện ngoài trời.
• Hỗ trợ khảo sát sự thay đổi điện trở tiếp địa theo mùa, độ ẩm đất hoặc sau khi cải tạo hệ thống tiếp địa.

Lưu ý an toàn khi sử dụng

• Kiểm tra vỏ máy, đầu nối, dây đo và phụ kiện trước mỗi lần sử dụng; không dùng dây bị nứt, đứt hoặc hở lõi dẫn.
• Thực hiện bù 0 Ω cho dây đo trước khi cần độ chính xác cao.
• Không đo điện trở đất khi thiết bị hiển thị cảnh báo điện thế nhiễu hoặc cảnh báo dây có điện.
• Nếu phát hiện điện thế đất cao, cần xác định nguyên nhân dòng rò và cô lập thiết bị liên quan trước khi tiếp tục.
• Phương pháp 2 cực phải sử dụng dây L9787 phù hợp và chỉ kết nối với phía trung tính đã được xác nhận an toàn bằng thiết bị kiểm tra điện áp.
• Không sử dụng dây đo 3 cực tiêu chuẩn để kết nối trực tiếp với nguồn điện thương mại.
• Mặc dù máy đạt IP67, cần lau khô thiết bị và đầu nối trước khi đo; không thực hiện phép đo khi nước hoặc dị vật còn bên trong các cổng kết nối.
• Tuân thủ giới hạn CAT của máy, dây đo và phụ kiện; giới hạn thấp nhất trong toàn bộ hệ thống đo là giới hạn phải áp dụng.

4. Cam kết và nơi mua Máy đo điện trở đất HIOKI FT6031-50

Để lựa chọn đúng Máy đo điện trở đất HIOKI FT6031-50 chính hãng, khách hàng nên xác định rõ phương pháp đo, chiều dài dây cần sử dụng, điều kiện công trường và nhu cầu truyền dữ liệu không dây. Phiên bản FT6031-50 không bao gồm Z3210, vì vậy cần bổ sung phụ kiện này khi muốn kết nối với GENNECT Cross.

Đặt mua sản phẩm tại thietbicodien để được tư vấn đúng model, kiểm tra cấu hình phụ kiện, hướng dẫn lựa chọn dây đo và giải pháp đo tiếp địa phù hợp với công trình. thietbicodien cung cấp sản phẩm chính hãng, hỗ trợ thông tin kỹ thuật, chứng từ hàng hóa và chính sách bảo hành theo quy định áp dụng cho từng đơn hàng.

Câu hỏi thường gặp (FAQ)

HIOKI FT6031-50 dùng để đo thông số nào?

HIOKI FT6031-50 dùng để đo điện trở của điện cực tiếp địa và đo điện thế tồn tại trên hệ thống đất. Thiết bị không phải là máy đo điện trở cách điện hoặc đồng hồ đo điện áp nguồn thông thường.

FT6031-50 đo được điện trở đất trong phạm vi nào?

Máy có ba thang tự động gồm 20 Ω, 200 Ω và 2000 Ω, bao phủ phạm vi hiển thị từ 0 Ω đến 2000 Ω. Độ phân giải cao nhất là 0,01 Ω khi đo 3 cực ở thang 20 Ω.

Khi nào nên sử dụng phương pháp 3 cực?

Nên dùng đo điện trở đất 3 cực khi có thể bố trí hai cọc phụ tại hiện trường và cần kết quả chính xác. Đây là phương pháp cơ bản để nghiệm thu hoặc đánh giá điện trở riêng của một điện cực tiếp địa.

Phương pháp 2 cực có cho kết quả giống phương pháp 3 cực không?

Không hoàn toàn. Kết quả đo 2 cực bao gồm điện trở của điện cực cần kiểm tra cộng với điện trở của hệ thống tiếp địa tham chiếu. Phương pháp này thuận tiện tại vị trí không thể đóng cọc phụ nhưng phụ thuộc vào chất lượng của điểm tiếp địa tham chiếu.

FT6031-50 có kèm bộ chuyển đổi không dây Z3210 không?

Không. Model FT6031-50 được cung cấp không kèm Z3210. Người dùng cần mua Z3210 riêng để truyền dữ liệu đến điện thoại hoặc máy tính bảng. Phiên bản FT6031-90 là bộ sản phẩm có kèm Z3210.

Máy có thể đo khi hệ thống tiếp địa đang có điện thế nhiễu không?

Thiết bị hỗ trợ đo trong điều kiện điện thế đất cho phép đến 25 V rms. Nếu nhiễu hoặc điện thế đất vượt giới hạn, máy sẽ cảnh báo và không thực hiện phép đo điện trở đất cho đến khi điều kiện được xử lý an toàn.

FT6031-50 có cần nguồn điện lưới để hoạt động không?

Không. Máy sử dụng 4 pin alkaline AA loại LR6, thuận tiện cho công việc ngoài hiện trường và không cần bộ nguồn AC bên ngoài.

Có thể rửa HIOKI FT6031-50 bằng nước không?

Vỏ máy đạt IP65/IP67 và có thể được làm sạch theo hướng dẫn của nhà sản xuất. Tuy nhiên, người dùng phải đóng nắp pin đúng cách, không dùng chất tẩy hoặc tia nước không phù hợp và phải làm khô hoàn toàn máy cùng các đầu nối trước khi thực hiện phép đo.
