1. Giới thiệu Máy đo điện trở đất HIOKI FT6031-03 và nguồn gốc thương hiệu

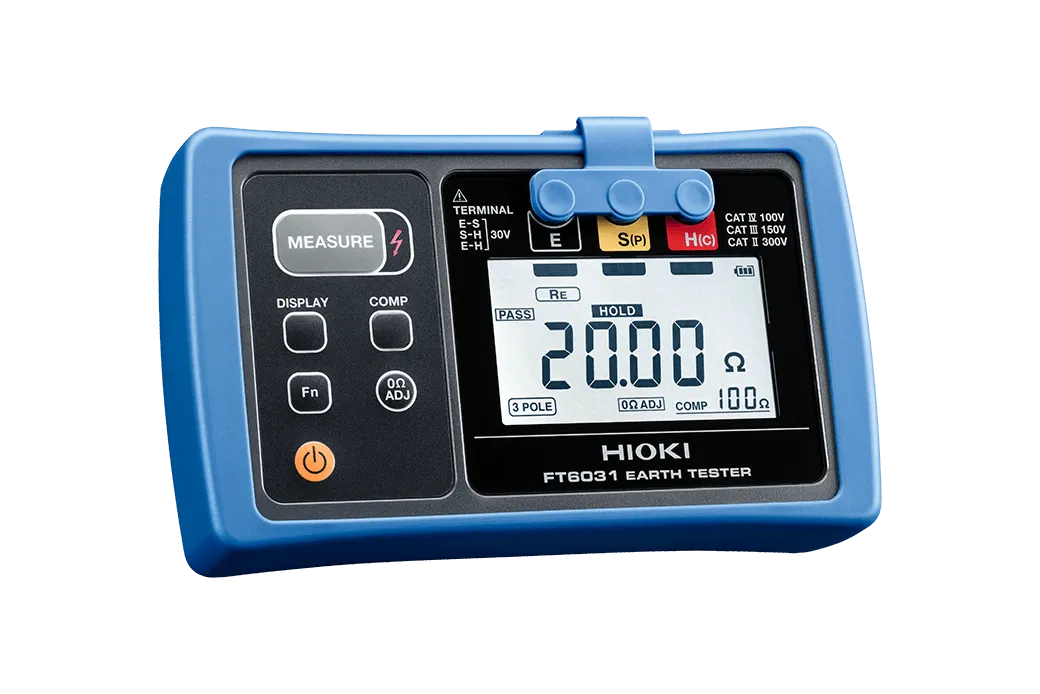

Máy đo điện trở đất HIOKI FT6031-03 là thiết bị đo kỹ thuật số chuyên dùng để kiểm tra điện trở của cọc tiếp địa và hệ thống nối đất bằng phương pháp hai cực hoặc ba cực. Cần lưu ý rằng FT6031-03 được HIOKI phân loại là máy đo điện trở đất “Earth Tester”, không phải máy đo điện trở cách điện hay megohmmeter.

Thiết bị được thiết kế cho công việc kiểm tra tiếp địa tại công trình điện, tòa nhà, nhà máy và hệ thống phân phối điện. Dải đo rộng, thao tác tự động và kết cấu chống bụi, chống nước giúp máy phù hợp với điều kiện làm việc ngoài hiện trường. Theo tài liệu chính hãng, FT6031-03 hỗ trợ dải đo từ 0 Ω đến 2000 Ω và có thể lựa chọn trực tiếp giữa phương pháp đo hai cực và ba cực.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, chuyên phát triển các giải pháp kiểm tra an toàn điện, đo điện trở, đo công suất, phân tích chất lượng điện và bảo trì hệ thống công nghiệp. Sản phẩm mang xuất xứ Nhật Bản, hướng đến độ chính xác, độ bền và khả năng sử dụng ổn định tại hiện trường.

2. Ưu điểm và tính năng nổi bật của HIOKI FT6031-03

Đo điện trở đất bằng hai phương pháp

Máy đo điện trở đất kỹ thuật số này hỗ trợ phương pháp ba cực để đo chính xác với hai cọc tiếp địa phụ và phương pháp hai cực để kiểm tra đơn giản khi có thể sử dụng một hệ thống tiếp địa tham chiếu phù hợp. Người vận hành chỉ cần chọn chế độ trên máy; FT6031-03 tự chuyển đổi kết nối nội bộ mà không cần lắp thanh nối tắt bên ngoài.

Quy trình đo tự động bằng một nút nhấn

Khi nhấn nút MEASURE, thiết bị tự động thực hiện tuần tự việc kiểm tra điện thế đất, kiểm tra tình trạng các điện cực tiếp địa phụ và đo điện trở đất. Chức năng tự động chọn thang đo giúp giảm thao tác cài đặt và hạn chế sai sót khi thay đổi phạm vi đo.

Phù hợp với môi trường ngoài hiện trường

Vỏ máy đạt cấp bảo vệ IP65/IP67 theo EN 60529, có khả năng hạn chế bụi xâm nhập và chịu được điều kiện ẩm ướt theo phạm vi quy định của nhà sản xuất. Khi lắp bộ bảo vệ, máy có kết cấu chịu rơi từ độ cao 1 m xuống bề mặt bê tông.

Phụ kiện hỗ trợ triển khai nhanh

Bộ sản phẩm có hai cọc tiếp địa phụ bằng thép không gỉ, dây đo màu đen, vàng và đỏ cùng bộ cuốn dây. Cọc phụ mảnh, cứng và chống gỉ giúp việc cắm hoặc rút cọc thuận tiện hơn; bộ cuốn hạn chế dây dài bị xoắn, rối trong quá trình triển khai và thu dọn.

Các chức năng hỗ trợ đánh giá kết quả

• Kiểm tra điện thế đất trước khi phát dòng đo.
• Tự động phát hiện điện cực phụ có điện trở quá cao hoặc dây đo bị hở.
• Chức năng điều chỉnh về 0 Ω để bù điện trở dây đo.
• Bộ so sánh hỗ trợ đánh giá PASS hoặc FAIL theo ngưỡng cài đặt.
• Giữ giá trị đo và hiển thị trạng thái pin trên màn hình.
• Tự động tiết kiệm năng lượng khi không sử dụng.

Thông số kỹ thuật chính

Thông số	Giá trị
Phương pháp đo	Hai cực hoặc ba cực, có thể lựa chọn
Thang đo điện trở đất	20 Ω, 200 Ω và 2000 Ω
Phạm vi hiển thị	0 đến 20,00 Ω; 0 đến 200,0 Ω; 0 đến 2000 Ω
Độ chính xác	±1,5% giá trị đọc ±8 digit ở thang 20 Ω; ±1,5% giá trị đọc ±4 digit ở thang 200 Ω và 2000 Ω
Tần số đo	128 Hz ±2 Hz
Thời gian đo	Trong vòng 8 giây với phương pháp ba cực; trong vòng 3 giây với phương pháp hai cực
Dòng đo	Không quá 25 mA rms ở phương pháp ba cực; không quá 4 mA rms ở phương pháp hai cực
Đo điện thế đất	0 đến 30,0 V rms
Cấp bảo vệ	IP65/IP67 theo EN 60529
Khả năng chịu rơi	1 m xuống bề mặt bê tông khi gắn bộ bảo vệ
Cấp an toàn đo lường	CAT IV 100 V, CAT III 150 V, CAT II 300 V
Nguồn cấp	4 pin kiềm LR6 cỡ AA
Số lần đo tham khảo	Khoảng 400 lần theo điều kiện thử của nhà sản xuất
Kích thước	Khoảng 185 × 111 × 44 mm
Khối lượng	Khoảng 570 g, gồm pin và bộ bảo vệ, không gồm phụ kiện khác
Phụ kiện tiêu chuẩn	Hai cọc tiếp địa phụ L9840, dây đen L9841 dài 4 m, dây vàng L9842-11 dài 10 m, dây đỏ L9842-22 dài 20 m, bộ cuốn dây, hộp đựng, bộ bảo vệ và pin

Các thông số trong bảng được tổng hợp từ catalogue, hướng dẫn sử dụng và trang sản phẩm chính thức của HIOKI dành cho FT6031-03.

3. Chức năng, nguyên lý hoạt động và ứng dụng

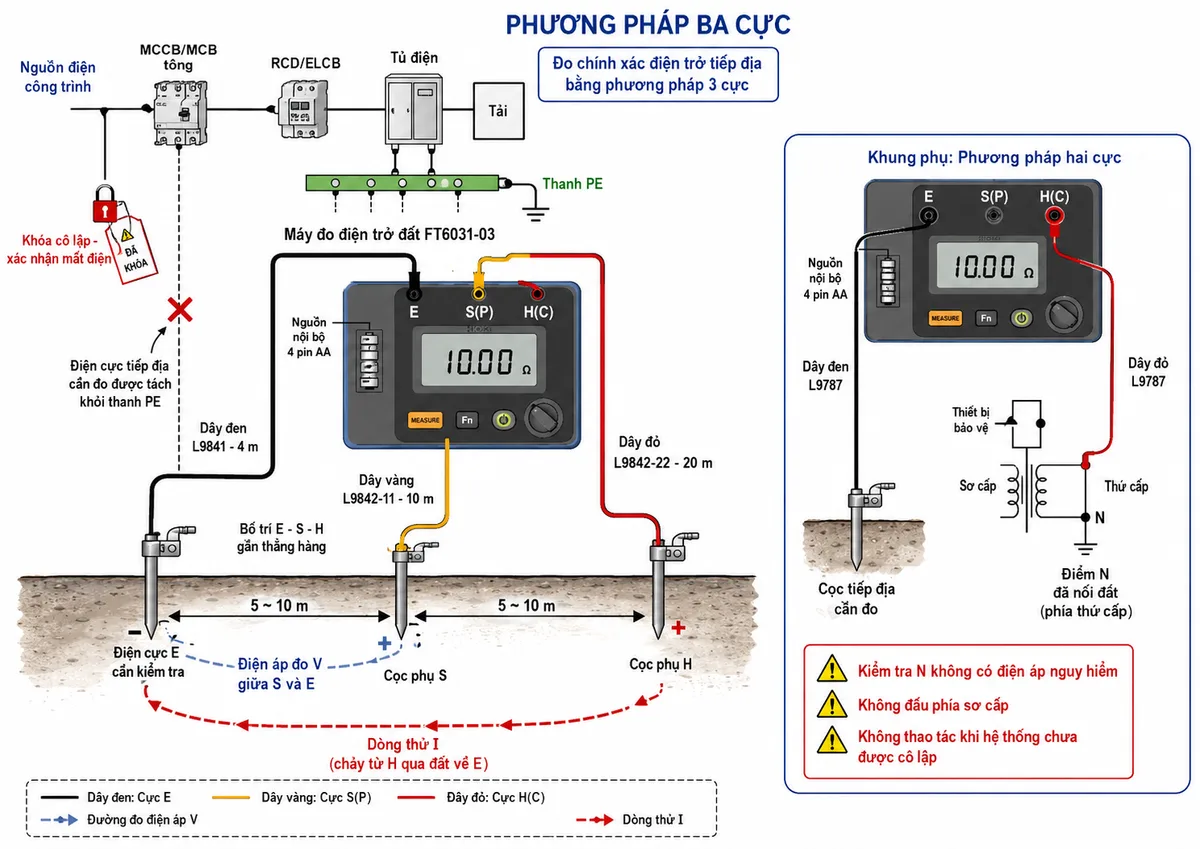

Sơ đồ đấu dây và phương pháp kết nối

Trong phương pháp đo điện trở đất ba cực, cực E của máy được nối bằng dây đen L9841 tới cọc hoặc điện cực tiếp địa cần kiểm tra. Cực S(P) nối bằng dây vàng tới cọc phụ đo điện áp, còn cực H(C) nối bằng dây đỏ tới cọc phụ phát dòng. Ba điện cực nên được bố trí gần như thẳng hàng, tách xa nhau để vùng điện trở của các cọc không chồng lấn quá mức.

Trước khi đấu dây, cần cô lập nguồn điện bằng MCB, MCCB, cầu dao tổng hoặc thiết bị đóng cắt phù hợp; đồng thời tách điện cực tiếp địa cần đo khỏi hệ thống phân phối theo đúng quy trình an toàn. Dây đo phải được kết nối chắc chắn vào đúng các cực E, S(P) và H(C).

Đối với phương pháp hai cực, dây thử L9787 tùy chọn được nối từ cực E tới điện cực cần đo và từ cực H(C) tới một điểm tiếp địa tham chiếu có điện trở thấp, chẳng hạn điểm trung tính đã nối đất trong hệ thống phù hợp. Phải xác nhận điểm trung tính không mang điện áp nguy hiểm và chỉ kết nối ở phía thứ cấp của thiết bị bảo vệ.

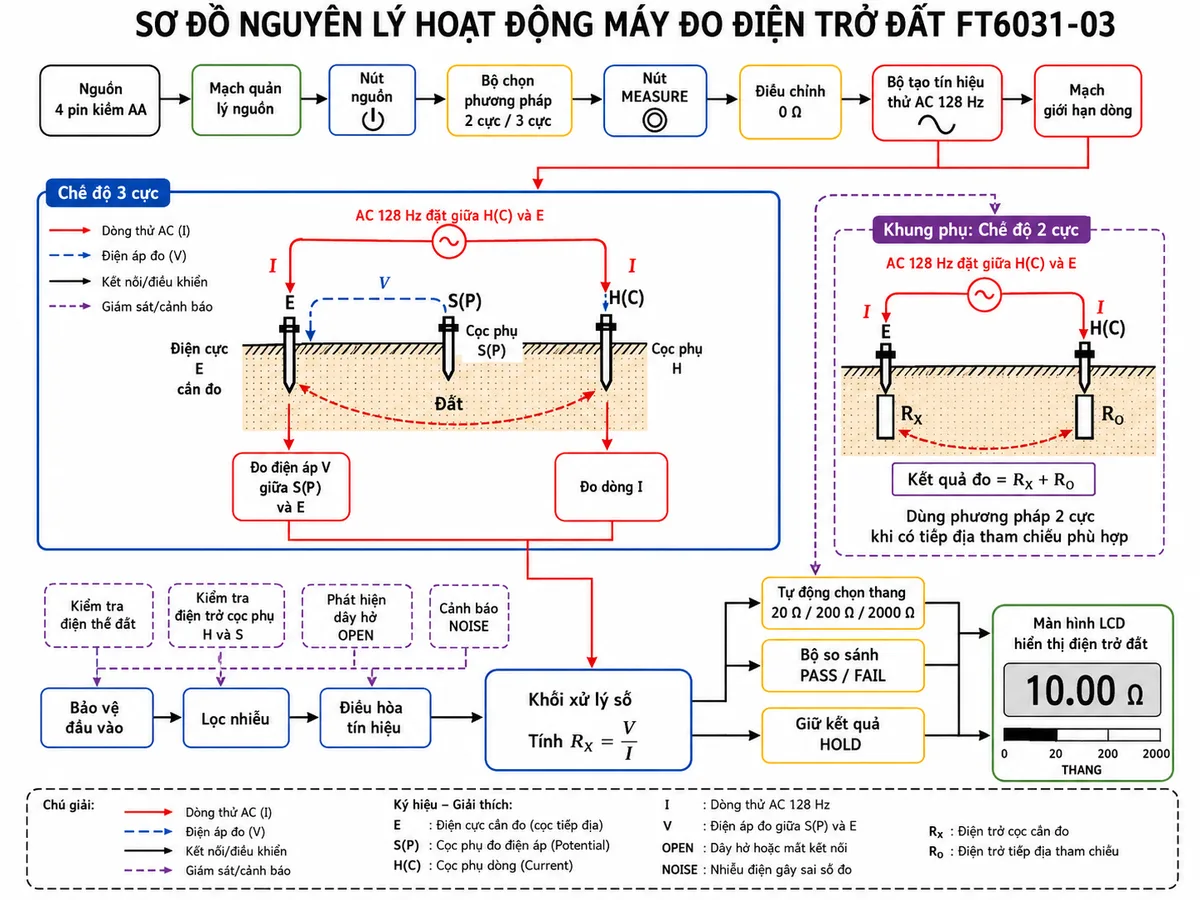

Nguyên lý đo điện trở đất

FT6031-03 không sử dụng dòng điện một chiều để đo vì đất có đặc tính phân cực tương tự chất điện phân, có thể tạo sức điện động ngược và làm sai lệch kết quả. Máy tạo một tín hiệu xoay chiều thử giữa điện cực H(C) và điện cực E, sau đó đo dòng điện I chạy trong mạch đất.

Đồng thời, thiết bị đo điện áp V xuất hiện giữa điện cực S(P) và E. Giá trị điện trở tiếp địa của điện cực E được tính theo quan hệ R = V/I. Cách tách riêng đường phát dòng và đường đo điện áp trong phương pháp ba cực giúp giảm ảnh hưởng của điện trở tiếp xúc tại cọc phát dòng.

Trước khi tính kết quả, máy kiểm tra điện thế đang tồn tại trên hệ thống tiếp địa và điện trở của các cọc phụ. Nếu nhiễu điện thế đất quá lớn, dây bị hở hoặc điện trở cọc phụ vượt giới hạn cho phép, máy sẽ cảnh báo và không tiếp tục phép đo nhằm tránh hiển thị một giá trị không đáng tin cậy. Nguyên lý V/I và cách bố trí các điện cực được mô tả trực tiếp trong hướng dẫn sử dụng chính hãng HIOKI.

Trình tự đo cơ bản

• Cô lập nguồn điện, thực hiện khóa và treo biển cảnh báo theo quy trình an toàn của công trình.
• Tách điện cực cần kiểm tra khỏi hệ thống nếu áp dụng phương pháp ba cực.
• Cắm hai cọc phụ S(P) và H(C) vào nền đất, ưu tiên vị trí có độ ẩm phù hợp.
• Nối dây đen vào E, dây vàng vào S(P) và dây đỏ vào H(C).
• Chập đầu dây và thực hiện điều chỉnh 0 Ω trước phép đo khi cần thiết.
• Chọn chế độ hai cực hoặc ba cực, sau đó nhấn MEASURE.
• Kiểm tra cảnh báo điện thế đất, trạng thái cọc phụ và đọc kết quả trên màn hình.
• Tắt máy, tháo dây khỏi đối tượng đo rồi thu dây bằng bộ cuốn.

Ứng dụng thực tế

Máy kiểm tra hệ thống tiếp địa HIOKI FT6031-03 phù hợp cho công việc nghiệm thu, kiểm tra định kỳ và bảo trì tại:

• Hệ thống tiếp địa an toàn của tủ điện, máy móc và thiết bị công nghiệp.
• Cọc tiếp địa tại nhà máy, xưởng sản xuất, kho hàng và công trình xây dựng.
• Hệ thống nối đất của trạm phân phối điện và máy biến áp.
• Hệ thống tiếp địa tại tòa nhà thương mại, văn phòng và khu dân cư.
• Hệ thống chống sét và mạng tiếp địa bảo vệ, khi phương pháp đo phù hợp với cấu hình công trình.
• Công tác kiểm tra sau thi công hoặc đánh giá sự thay đổi điện trở đất theo thời gian.

FT6031-03 không phù hợp để đo điện trở cách điện của dây dẫn, động cơ hoặc cuộn dây. Những phép đo đó cần sử dụng máy đo cách điện chuyên dụng có khả năng phát điện áp thử một chiều.
