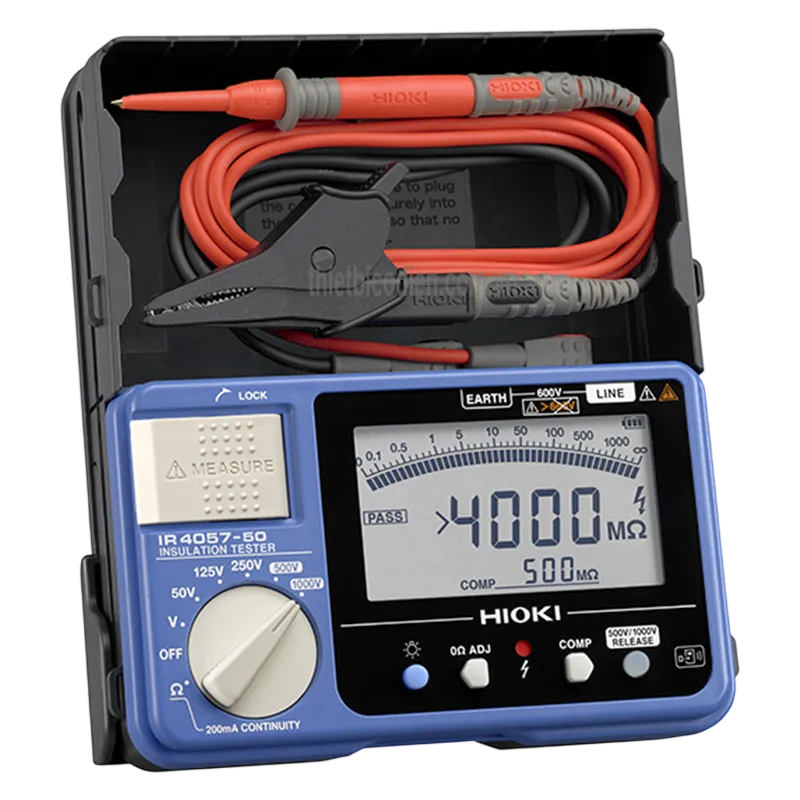

Máy đo điện trở cách điện HIOKI IR4057-50

Máy đo điện trở cách điện HIOKI IR4057-50 – giới thiệu và nguồn gốc thương hiệu

Máy đo điện trở cách điện HIOKI IR4057-50 là thiết bị đo kỹ thuật số đa thang, được thiết kế để kiểm tra chất lượng cách điện, đo điện áp và xác minh tính liên tục của dây bảo vệ trong công tác lắp đặt, nghiệm thu và bảo trì hệ thống điện. Thiết bị kết hợp màn hình số với thanh biểu đồ, giúp người vận hành vừa đọc được giá trị chính xác vừa quan sát nhanh xu hướng biến đổi của kết quả đo.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và hiện đặt trụ sở tại tỉnh Nagano. Hãng tập trung vào nghiên cứu, sản xuất và cung cấp các thiết bị đo điện phục vụ kiểm tra an toàn, bảo trì công nghiệp, nghiên cứu phát triển và quản lý chất lượng.

Model IR4057-50 thuộc dòng máy đo cách điện cầm tay tốc độ cao của HIOKI. Sản phẩm phù hợp cho kỹ thuật viên cần thực hiện nhiều phép đo tại hiện trường, đánh giá nhanh đạt hoặc không đạt và lưu kết quả điện tử khi sử dụng thêm bộ chuyển đổi không dây tương thích.

Ưu điểm và tính năng nổi bật của HIOKI IR4057-50

Đo cách điện đa thang trên nhiều loại thiết bị

Thiết bị cung cấp nhiều mức điện áp thử, đáp ứng từ mạch điều khiển điện áp thấp đến cáp điện, động cơ, tủ phân phối và thiết bị điện công nghiệp. Công tắc xoay giúp lựa chọn chức năng trực quan, hạn chế thao tác phức tạp khi kiểm tra tại hiện trường.

Đánh giá PASS/FAIL nhanh bằng comparator

Chức năng so sánh PASS/FAIL cho phép đối chiếu kết quả với giá trị tham chiếu đã cài đặt. Kết luận được thể hiện bằng màn hình, đèn và âm báo, giúp người sử dụng xác định nhanh tình trạng cách điện mà không phải phân tích thủ công từng số đo.

Kiểm tra thông mạch dây bảo vệ

Ngoài chức năng đo cách điện, máy còn hỗ trợ đo điện trở thấp và kiểm tra thông mạch. Tính năng này hữu ích khi kiểm tra dây PE, dây tiếp địa bảo vệ, liên kết đẳng thế, vỏ kim loại và các đường dẫn an toàn trong thiết bị điện, tủ điện hoặc hệ thống xe điện.

Đo điện áp và nhận biết mạch đang mang điện

Chức năng đo điện áp AC/DC hỗ trợ xác nhận đối tượng đã được cắt điện trước khi thử cách điện. Máy có khả năng tự động nhận biết điện áp xoay chiều hoặc một chiều và cảnh báo mạch đang mang điện, góp phần giảm rủi ro thao tác nhầm.

Tự động phóng điện sau phép đo

Sau khi kết thúc thử cách điện, HIOKI IR4057-50 sử dụng điện trở phóng điện bên trong để giảm điện tích còn lưu trên cáp, cuộn dây hoặc tải có thành phần điện dung. Thanh biểu đồ thể hiện quá trình điện áp dư giảm xuống, giúp kỹ thuật viên nhận biết thời điểm an toàn hơn để tháo dây đo.

Hỗ trợ quản lý dữ liệu không dây

Khi lắp bộ chuyển đổi Z3210 tùy chọn, kết quả đo có thể được truyền tới điện thoại hoặc máy tính bảng để sử dụng với GENNECT Cross. Người dùng có thể lưu số liệu, gắn kết quả vào ảnh hiện trường, lập báo cáo hoặc nhập trực tiếp giá trị vào biểu mẫu Excel. Bộ Z3210 không đi kèm cấu hình tiêu chuẩn của IR4057-50.

Thiết kế phù hợp cho công việc hiện trường

Máy có màn hình LCD đèn nền, thanh biểu đồ kỹ thuật số, công tắc MEASURE có thể nhấn đo từng lần hoặc dựng lên để đo liên tục. Kết cấu chịu va đập và hộp bảo vệ tích hợp giúp thiết bị thích hợp cho môi trường thi công, bảo trì nhà máy và kiểm tra tủ điện.

Thông số kỹ thuật chính

Hạng mục	Thông số
Loại thiết bị	Máy đo điện trở cách điện kỹ thuật số đa thang, hiển thị số và thanh biểu đồ
Điện áp thử định mức	50 V DC, 125 V DC, 250 V DC, 500 V DC, 1000 V DC
Giá trị hiển thị tối đa tương ứng	100 MΩ, 250 MΩ, 500 MΩ, 2000 MΩ, 4000 MΩ
Độ chính xác tại dải đo hữu hiệu thứ nhất	±2% giá trị đọc ±2 chữ số
Đo điện áp DC	Từ 4,2 V đến 600 V, tự động chia thành 4 dải đo
Đo điện áp AC	420 V hoặc 600 V, tần số 50/60 Hz, chỉnh lưu giá trị trung bình
Đo điện trở thấp	Từ 10 Ω đến 1000 Ω, gồm 3 dải đo
Dòng kiểm tra thông mạch	Từ 200 mA tại điện trở đo không lớn hơn 6 Ω
Thời gian phản hồi comparator	Khoảng 0,3 giây theo điều kiện thử nghiệm nội bộ của HIOKI
Chức năng hỗ trợ	Comparator, hiển thị giá trị sau 1 phút, cảnh báo mạch sống, tự động phóng điện, tự nhận biết AC/DC, giữ dữ liệu và tự động tiết kiệm pin
Tiêu chuẩn an toàn đo lường	CAT III 600 V
Nguồn cấp	4 pin kiềm LR6 loại AA
Thời gian sử dụng liên tục tham khảo	Khoảng 20 giờ theo điều kiện thử nghiệm nội bộ
Kích thước	159 mm × 177 mm × 53 mm
Khối lượng	Khoảng 640 g, bao gồm pin và không bao gồm dây đo
Phụ kiện tiêu chuẩn	Cáp kết nối L4930, bộ kẹp cá sấu L4935, bộ que đo L4938, dây đeo cổ, pin và hướng dẫn sử dụng
Kết nối không dây	Hỗ trợ bộ chuyển đổi Z3210 tùy chọn; Z3210 không kèm theo model IR4057-50

Các thông số trong bảng được đối chiếu từ trang sản phẩm và tài liệu kỹ thuật chính thức của HIOKI.

Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI IR4057-50

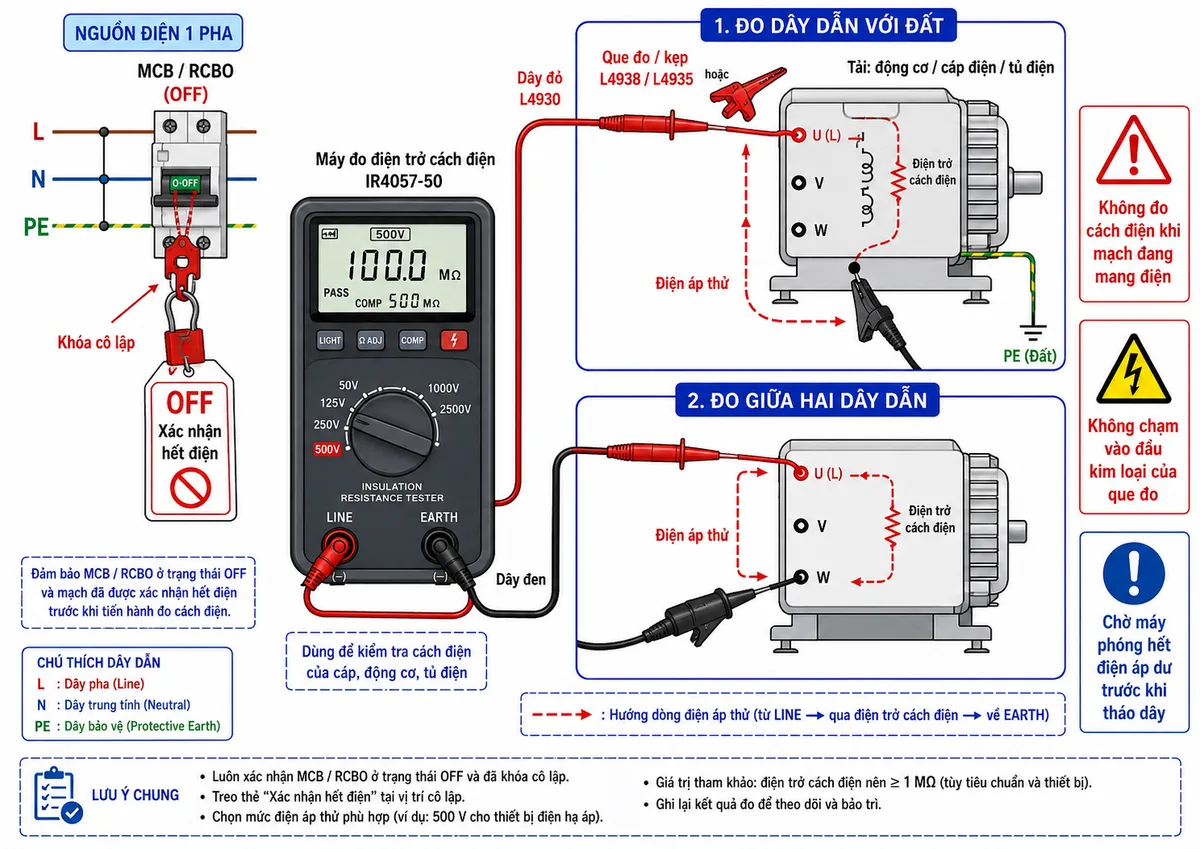

Sơ đồ đấu dây khi đo điện trở cách điện

Trước khi đo, nguồn điện của mạch cần được ngắt bằng CB, MCB, MCCB hoặc thiết bị cách ly phù hợp. Kỹ thuật viên phải xác nhận hết điện, tách các thiết bị điện tử nhạy cảm nếu điện áp thử có thể vượt quá khả năng chịu đựng của chúng, sau đó mới kết nối dây đo.

Trong phép đo cách điện giữa dây dẫn và đất, đầu EARTH màu đen được nối với dây PE, vỏ kim loại hoặc điểm tiếp địa; đầu LINE màu đỏ được nối vào dây dẫn, cuộn dây hoặc cực của đối tượng cần kiểm tra. Đối với phép đo giữa các dây dẫn, một đầu được nối với LINE và đầu còn lại nối với EARTH sau khi mạch đã được cô lập hoàn toàn.

Hướng dẫn chính hãng yêu cầu ngắt cầu dao của đường dây đo, nối dây đen về phía đất, nối dây đỏ vào đối tượng cần kiểm tra và chỉ tháo dây sau khi quá trình phóng điện hoàn tất.

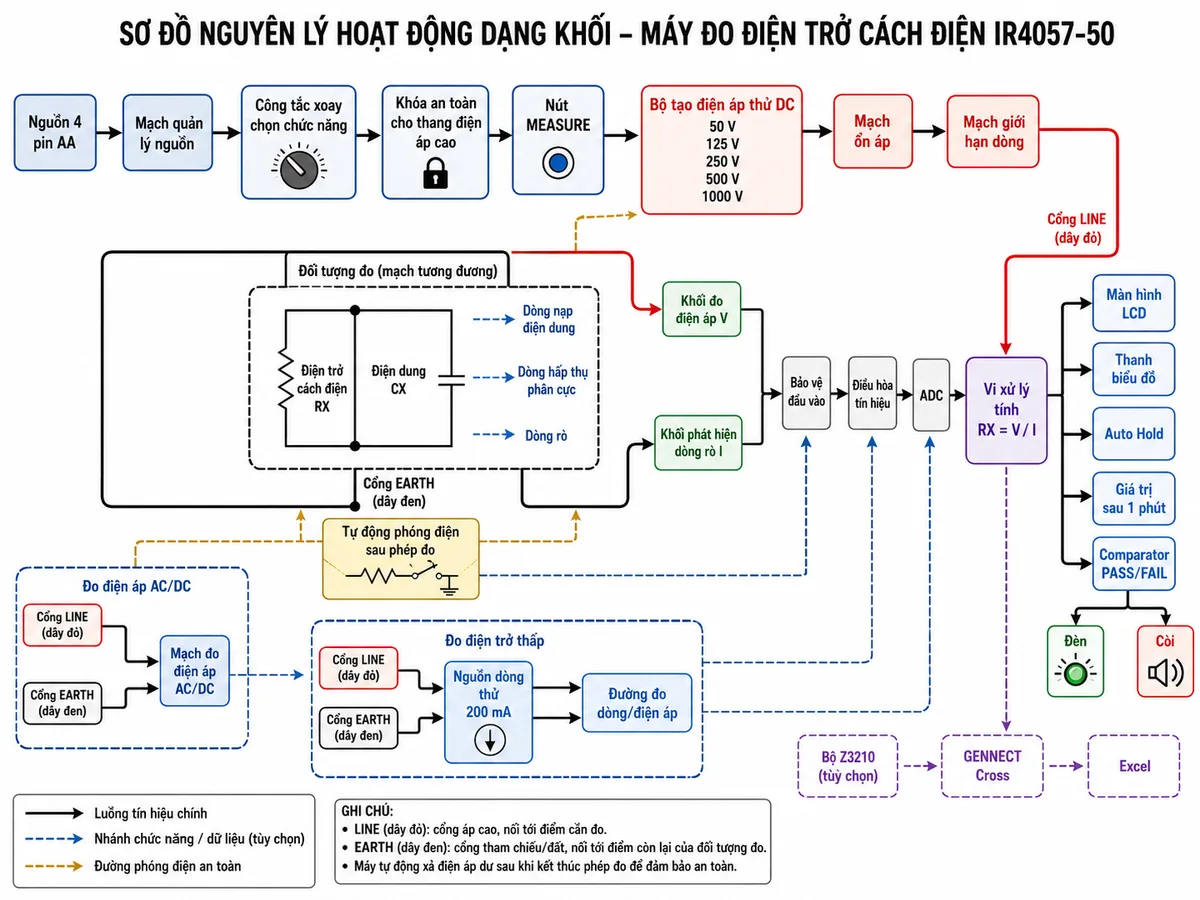

Nguyên lý đo điện trở cách điện

Khi nhấn MEASURE, nguồn điện một chiều thử được tạo ra bên trong máy và đặt lên đối tượng đo. Dòng rò đi qua lớp cách điện được thu nhận cùng với điện áp thực tế tại hai đầu đo. Bộ xử lý xác định điện trở cách điện dựa trên tỷ số giữa điện áp đặt vào và dòng rò chạy qua đối tượng.

Giá trị sau xử lý được hiển thị trên LCD và thanh biểu đồ. Nếu comparator được kích hoạt, bộ xử lý tiếp tục so sánh kết quả với ngưỡng cài đặt để đưa ra kết luận đạt hoặc không đạt. Khi dừng đo, mạch phóng điện tự động dẫn điện tích còn lưu trên đối tượng qua điện trở an toàn bên trong máy.

Nguyên lý chính thức trong hướng dẫn HIOKI xác định điện trở cách điện bằng điện áp đặt lên đối tượng chia cho dòng rò đo được. Với phép đo điện trở thấp, máy cấp dòng thử và tính điện trở từ điện áp xuất hiện giữa hai đầu đo.

Ứng dụng thực tế

• Kiểm tra suy giảm cách điện của cáp nguồn, dây dẫn và mạch điện sau thời gian vận hành.
• Đo cách điện giữa cuộn dây động cơ với vỏ máy hoặc giữa các cuộn dây đã được cô lập.
• Nghiệm thu tủ điện, bảng phân phối, thiết bị đóng cắt và hệ thống điện công trình.
• Kiểm tra dây PE, dây nối đất bảo vệ và liên kết đẳng thế bằng chức năng đo điện trở thấp.
• Xác nhận điện áp AC/DC trước khi thực hiện bảo trì hoặc thử cách điện.
• Thu thập và lập báo cáo kết quả kiểm tra bằng GENNECT Cross khi gắn thêm Z3210.

Máy đo điện trở cách điện được sử dụng để phát hiện tình trạng xuống cấp của vật liệu cách điện, qua đó hỗ trợ phòng ngừa điện giật, dòng rò và sự cố ngắn mạch trong thiết bị điện, nhà máy và công trình.

Lưu ý an toàn khi sử dụng

• Không thực hiện phép đo cách điện hoặc đo điện trở thấp trên mạch đang mang điện.
• Luôn kiểm tra điện áp và xác nhận nguồn đã được cô lập trước khi nhấn MEASURE.
• Không chạm vào phần kim loại của que đo trong thời gian máy đang tạo điện áp thử.
• Không chuyển chức năng hoặc thay đổi mức điện áp thử khi phép đo đang diễn ra.
• Giữ dây đo kết nối sau khi dừng đo và chỉ tháo ra khi biểu tượng điện áp nguy hiểm đã tắt.
• Tách biến tần, bộ nguồn, PLC, thiết bị bán dẫn hoặc linh kiện có khả năng chịu điện áp thấp hơn điện áp thử.

Hướng dẫn sử dụng cảnh báo rằng đối tượng có điện dung có thể lưu điện áp nguy hiểm sau phép đo; vì vậy phải sử dụng chức năng phóng điện của máy trước khi tiếp xúc hoặc tháo kết nối.
