Máy đo điện trở cách điện HIOKI IR5050

1. Giới thiệu Máy đo điện trở cách điện HIOKI IR5050 và nguồn gốc thương hiệu

Máy đo điện trở cách điện HIOKI IR5050 là thiết bị kiểm tra cách điện cao áp chuyên dùng cho cáp điện, động cơ, máy biến áp và các thiết bị điện công nghiệp. Máy có khả năng tạo điện áp thử đến 5 kV và đo điện trở cách điện đến 10 TΩ, đáp ứng công việc nghiệm thu, bảo trì dự phòng và đánh giá mức độ suy giảm của vật liệu cách điện.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, hoạt động từ năm 1935 và nổi bật trong lĩnh vực thiết bị đo kiểm điện, điện tử, năng lượng và bảo trì công nghiệp. Model IR5050 được phát triển theo định hướng đo ổn định, thao tác trực quan, quản lý dữ liệu thuận tiện và tăng mức độ an toàn khi làm việc với điện áp thử cao.

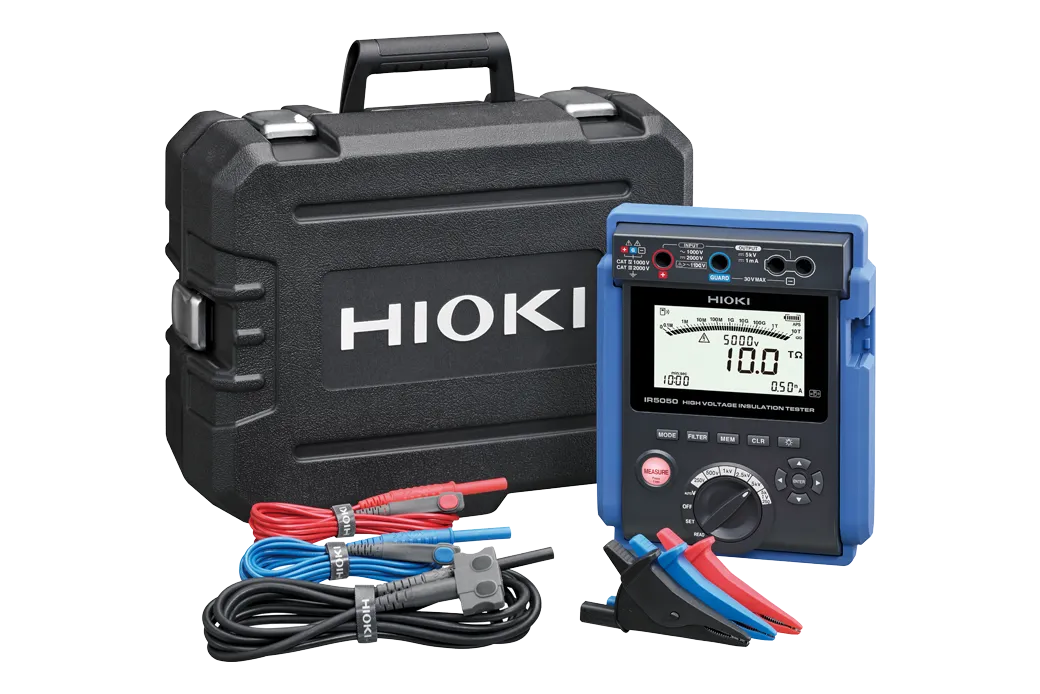

Thiết bị có thiết kế nhỏ gọn, sử dụng pin AA, đi kèm dây đo chuyên dụng và hộp bảo vệ cứng. Đây là lựa chọn phù hợp cho kỹ sư điện, đơn vị thí nghiệm điện, đội bảo trì nhà máy, nhà thầu cơ điện và bộ phận quản lý tài sản điện cao áp.

2. Ưu điểm và tính năng nổi bật của HIOKI IR5050

• Điện áp thử cách điện đến 5 kV, với các mức đặt sẵn 250 V, 500 V, 1 kV, 2,5 kV và 5 kV.
• Đo điện trở cách điện đến 10 TΩ, phù hợp với các đối tượng có mức cách điện rất cao.
• Cho phép tinh chỉnh điện áp thử theo bước nhỏ để lựa chọn mức điện áp phù hợp với từng tiêu chuẩn và đối tượng đo.
• Tích hợp các phép chẩn đoán cách điện gồm PI, DAR, DD, Step Voltage và Ramp Voltage.
• Đo đồng thời điện trở cách điện, dòng rò, điện áp thử thực tế và thời gian đo.
• Có đầu vào GUARD giúp hạn chế ảnh hưởng của dòng rò bề mặt khi kiểm tra cáp hoặc vật liệu cách điện có điện trở rất lớn.
• Chức năng lọc và loại trừ nhiễu cảm ứng giúp ổn định kết quả trong môi trường công nghiệp.
• Tự động phóng điện cho điện tích còn lại trên đối tượng sau khi kết thúc phép đo.
• Nút MEASURE phải được giữ trong khoảng một giây mới bắt đầu phát điện áp, giúp hạn chế kích hoạt nhầm.
• Hỗ trợ lưu dữ liệu, ghi dữ liệu theo thời gian, so sánh ngưỡng và đánh giá đạt hoặc không đạt.
• Có thể truyền dữ liệu không dây qua bộ chuyển đổi Z3210 hoặc kết nối máy tính qua bộ giao tiếp USB DT4900-01, là các phụ kiện tùy chọn.
• Hộp đựng cứng C0212 đạt cấp bảo vệ IP65, thuận tiện cho vận chuyển và làm việc ngoài hiện trường.

Thông số kỹ thuật tiêu biểu

Các thông số dưới đây được tổng hợp theo tài liệu kỹ thuật chính thức của nhà sản xuất dành cho model IR5050.

Hạng mục	Thông số
Điện áp thử đặt sẵn	250 V, 500 V, 1000 V, 2500 V, 5000 V DC
Dải điện áp thử	250 V đến 5,20 kV DC
Tinh chỉnh điện áp thử	Bước 10 V từ 250 V đến 1 kV; bước 25 V từ 1 kV đến 5 kV
Giới hạn đo điện trở cách điện	Tối đa 10,00 TΩ tại mức thử 5000 V
Dòng điện định mức	1 mA đến 1,2 mA
Dòng ngắn mạch	Không quá 2 mA
Đo dòng rò	Các thang tự động từ 10 nA đến 1 mA; dải hiển thị đến 3,00 mA
Đo điện áp AC	30 V đến 1000 V AC, 45 Hz đến 65 Hz
Đo điện áp DC	±10 V đến ±2000 V DC
Đo điện dung	Dải bảo đảm độ chính xác từ 10,0 nF đến 25,0 µF
Chẩn đoán cách điện	PI, DAR, DD, SV, Ramp và Timer
Cấp an toàn đo lường	CAT III 2000 V, CAT IV 1000 V
Nguồn cấp	8 pin AA alkaline hoặc 8 pin sạc NiMH
Thời gian hoạt động tham khảo	Khoảng 5 giờ khi không lắp Z3210; khoảng 4 giờ khi sử dụng truyền thông không dây
Cấp bảo vệ	Thân máy IP40; hộp đựng C0212 đạt IP65
Kích thước	195 mm × 254 mm × 89 mm
Khối lượng	Khoảng 1,7 kg, bao gồm pin
Phụ kiện tiêu chuẩn	Dây đo đỏ, đen có chống nhiễu và xanh GUARD dài 3 m; kẹp cá sấu; hộp C0212; 8 pin AA và tài liệu hướng dẫn

3. Chức năng, nguyên lý hoạt động và ứng dụng

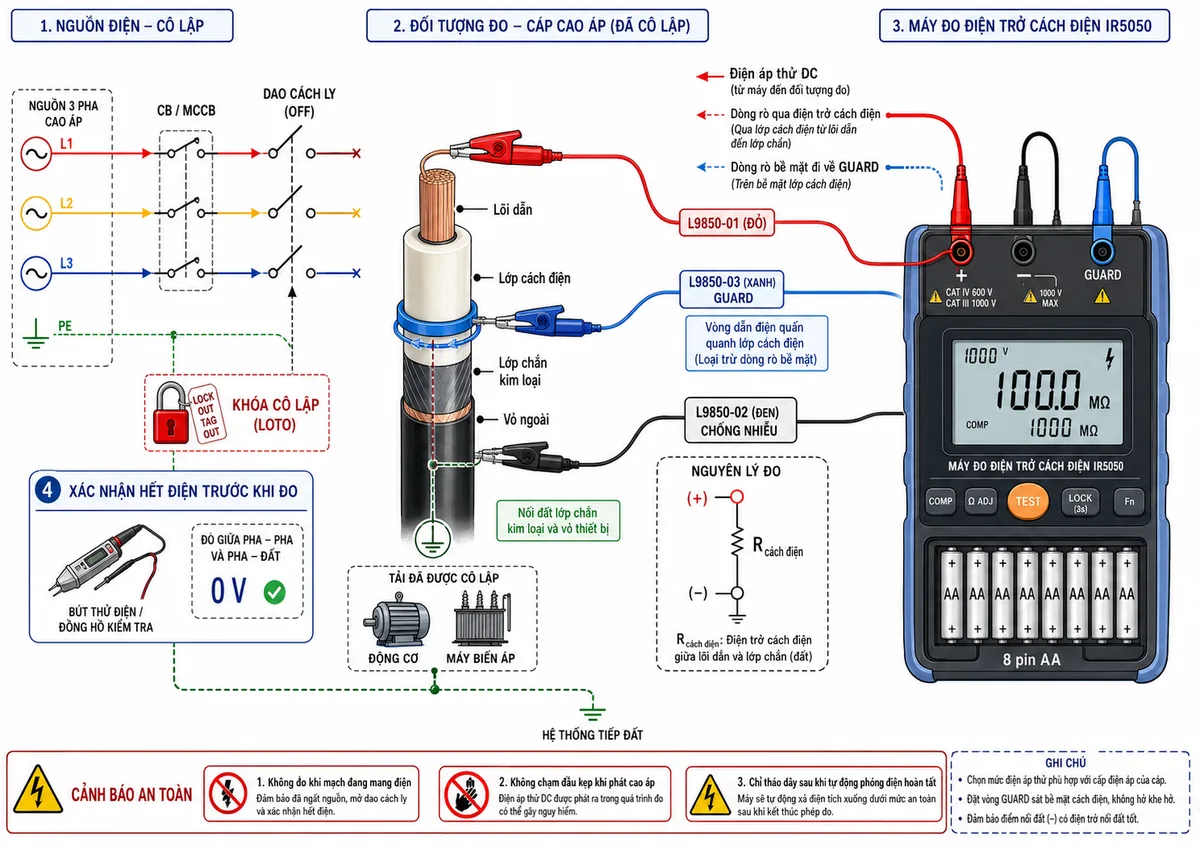

Sơ đồ đấu dây và kết nối đo cách điện

Trước khi đo, nguồn cấp cho đối tượng phải được ngắt bằng CB, MCCB hoặc dao cách ly, thực hiện khóa và treo biển cảnh báo khi cần thiết, sau đó xác nhận mạch đã hết điện và không còn điện tích. Dây đỏ được cắm vào cực dương, dây đen vào cực âm và dây xanh vào cực GUARD của máy.

Hai dây đo chính được nối vào hai phần cần kiểm tra cách điện, chẳng hạn giữa lõi cáp với lớp chắn kim loại, giữa cuộn dây động cơ với khung nối đất hoặc giữa cuộn dây máy biến áp với vỏ thiết bị. Dây GUARD là kết nối tùy chọn, được dùng để dẫn dòng rò bề mặt ra khỏi mạch đo nhằm xác định chính xác hơn điện trở cách điện bên trong vật liệu.

Nguyên lý đo điện trở cách điện

Khi người vận hành chọn điện áp thử và giữ nút MEASURE, bộ biến đổi cao áp bên trong máy tạo ra điện áp DC ổn định rồi đưa điện áp này tới đối tượng đo. Dưới tác động của điện áp thử, trong vật liệu cách điện xuất hiện dòng nạp điện dung, dòng hấp thụ phân cực và dòng rò dẫn điện.

Mạch đo dòng có độ nhạy cao ghi nhận dòng điện rất nhỏ chạy qua đối tượng. Bộ xử lý sử dụng điện áp thực tế và dòng đo được để tính điện trở cách điện theo quan hệ R = V/I, sau đó hiển thị giá trị điện trở, dòng rò, điện áp thử và thời gian trên màn hình.

Với các phép đo kéo dài, máy có thể theo dõi sự thay đổi điện trở theo thời gian để tự động tính PI và DAR. Chức năng DD sử dụng dòng phóng điện, điện áp thử và điện dung của đối tượng để hỗ trợ đánh giá tình trạng của kết cấu cách điện nhiều lớp.

Các chức năng chẩn đoán cách điện

• PI và DAR: đánh giá sự thay đổi của điện trở cách điện theo thời gian sau khi đặt điện áp thử.
• DD: hỗ trợ đánh giá cách điện nhiều lớp dựa trên dòng điện còn lại trong giai đoạn phóng điện.
• Step Voltage: tăng điện áp qua nhiều cấp để quan sát sự thay đổi của điện trở cách điện.
• Ramp Voltage: tăng liên tục điện áp thử đến mức cài đặt nhằm phát hiện biểu hiện suy giảm hoặc đánh thủng.
• Timer: tự động kết thúc phép đo sau thời gian được thiết lập.
• Comparator: so sánh kết quả với ngưỡng đặt trước để hỗ trợ đánh giá đạt hoặc không đạt.

Ứng dụng thực tế

• Kiểm tra cách điện cáp cao áp giữa lõi dẫn, lớp chắn kim loại và đất.
• Đánh giá cách điện cuộn dây với khung của động cơ công nghiệp.
• Kiểm tra máy biến áp lực, máy biến áp đo lường và thiết bị đóng cắt.
• Nghiệm thu hệ thống điện sau lắp đặt, sửa chữa hoặc thay thế cáp.
• Bảo trì định kỳ để theo dõi xu hướng lão hóa do độ ẩm, bụi bẩn, nhiệt độ và ứng suất điện.
• Thí nghiệm cách điện tại nhà máy điện, trạm điện, nhà máy sản xuất, mỏ, cảng và công trình hạ tầng.

Lưu ý an toàn khi sử dụng

Phép đo điện trở cách điện bằng IR5050 chỉ được thực hiện khi đối tượng đã được ngắt khỏi nguồn và xác nhận hết điện. Không chạm vào đầu nối, kẹp đo hoặc đối tượng trong thời gian máy đang phát điện áp cao.

Sau khi dừng phép đo, cần giữ nguyên dây đo để mạch tự động phóng điện hoạt động. Chỉ tháo dây khi biểu tượng cao áp và đèn cảnh báo đã tắt. Đối với tải có điện dung lớn hoặc trường hợp máy mất nguồn trong khi đo, cần thực hiện quy trình phóng điện bằng thiết bị chuyên dụng theo hướng dẫn an toàn của đơn vị vận hành.

IR5050 có chế độ đo điện áp AC/DC để kiểm tra điện áp ngoài, nhưng không được dùng chức năng đo điện trở cách điện trên mạch đang mang điện. Model này cũng không có chức năng đo cách điện chuyên dụng khi chuỗi pin mặt trời đang phát điện như HIOKI IR5051.

4. Cam kết và nơi mua hàng

Để lựa chọn đúng máy đo cách điện cao áp HIOKI IR5050 chính hãng, phụ kiện dây đo, bộ truyền thông và giải pháp quản lý dữ liệu phù hợp, khách hàng nên cung cấp loại đối tượng đo, điện áp vận hành, tiêu chuẩn thử nghiệm và yêu cầu lập báo cáo.

Mua sản phẩm tại thietbicodien để được tư vấn đúng model, kiểm tra cấu hình phụ kiện, nhận báo giá và thông tin chứng từ theo chính sách bán hàng tại thời điểm đặt mua. thietbicodien hướng tới cung cấp thiết bị đúng nguồn gốc, thông tin kỹ thuật minh bạch và hỗ trợ lựa chọn giải pháp đo phù hợp với công việc thực tế.

Câu hỏi thường gặp (FAQ)

HIOKI IR5050 có điện áp thử tối đa bao nhiêu?

Máy có các mức điện áp thử đặt sẵn đến 5000 V DC. Người dùng cũng có thể tinh chỉnh điện áp từ 250 V đến 5 kV theo bước 10 V hoặc 25 V tùy khoảng cài đặt.

IR5050 đo được điện trở cách điện tối đa bao nhiêu?

Thiết bị có thể đo điện trở cách điện đến 10,00 TΩ tại mức điện áp thử 5000 V, phù hợp với cáp và thiết bị có yêu cầu cách điện cao.

HIOKI IR5050 có đo được PI, DAR và DD không?

Có. Máy tự động tính và hiển thị PI, DAR và DD, đồng thời hỗ trợ Step Voltage, Ramp Voltage, Timer và Comparator để phục vụ chẩn đoán cách điện chuyên sâu.

Cực GUARD trên IR5050 dùng để làm gì?

Cực GUARD giúp dẫn dòng rò bề mặt ra khỏi đường đo chính. Chức năng này đặc biệt hữu ích khi kiểm tra cáp cao áp hoặc vật liệu có điện trở cách điện rất lớn và dễ bị ảnh hưởng bởi độ ẩm, bụi bẩn trên bề mặt.

IR5050 có thể đo cách điện khi thiết bị đang mang điện không?

Không. Trước khi đo điện trở cách điện, đối tượng phải được ngắt khỏi nguồn, xác nhận hết điện và phóng hết điện tích. Chế độ AUTO V chỉ dùng để đo hoặc kiểm tra điện áp ngoài trong phạm vi cho phép.

IR5050 có dùng để đo cách điện hệ thống điện mặt trời đang phát điện không?

IR5050 có thể sử dụng cho nhiều thiết bị điện cao áp đã được cô lập, nhưng không có chế độ PV chuyên dụng để đo cách điện khi chuỗi pin đang phát điện. Chức năng đó được trang bị trên model HIOKI IR5051.

Máy có tự động phóng điện sau khi đo không?

Có. Khi kết thúc phép đo, mạch bên trong máy tự động xả điện tích còn lại trên đối tượng. Người vận hành phải giữ dây đo kết nối và chờ cảnh báo phóng điện tắt hoàn toàn trước khi tháo kẹp.

HIOKI IR5050 có truyền dữ liệu sang điện thoại hoặc máy tính không?

Có. Khi lắp bộ chuyển đổi không dây Z3210, máy có thể truyền dữ liệu tới thiết bị di động sử dụng GENNECT Cross. Việc truyền dữ liệu sang máy tính qua USB cần bộ giao tiếp DT4900-01. Các bộ giao tiếp này là phụ kiện tùy chọn.
