Máy đo điện trở cách điện HIOKI IR4053-10

Máy đo điện trở cách điện HIOKI IR4053-10 – Giới thiệu và nguồn gốc thương hiệu

Máy đo điện trở cách điện HIOKI IR4053-10 là thiết bị đo kỹ thuật số được phát triển chuyên biệt cho công tác kiểm tra cách điện trong hệ thống điện mặt trời. Điểm khác biệt quan trọng của sản phẩm là chức năng PVΩ, cho phép đánh giá điện trở cách điện giữa chuỗi pin quang điện và đất trong điều kiện tấm pin vẫn phát điện, đồng thời hạn chế ảnh hưởng của điện áp và dòng điện do chuỗi PV tạo ra.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, hoạt động từ năm 1935 và được biết đến với các dòng máy đo điện trở cách điện, đồng hồ vạn năng, ampe kìm, máy phân tích điện năng và thiết bị kiểm tra an toàn điện. Sản phẩm model IR4053-10 có xuất xứ Nhật Bản, phù hợp cho kỹ thuật viên vận hành, bảo trì và nghiệm thu các hệ thống điện mặt trời thương mại, công nghiệp và dân dụng.

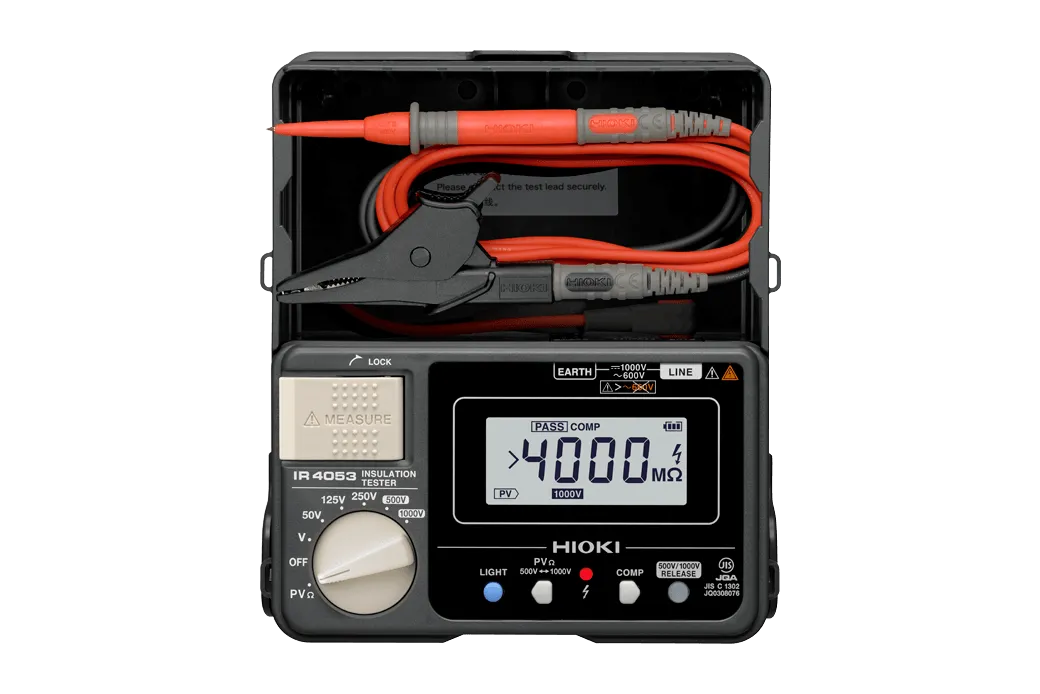

Phiên bản IR4053-10 được cung cấp kèm bộ dây đo L9787. Thiết kế máy dạng hộp cứng tích hợp giúp bảo vệ thiết bị, sắp xếp dây đo gọn gàng và thuận tiện khi làm việc tại tủ điện, hộp đấu nối hoặc khu vực lắp đặt pin mặt trời.

Ưu điểm và tính năng nổi bật của HIOKI IR4053-10

Chức năng PVΩ chuyên dụng cho hệ thống điện mặt trời

Chức năng đo điện trở cách điện PVΩ giúp IR4053-10 đo chuỗi pin đang phát điện vào ban ngày mà không cần nối tắt hai cực P và N. Thiết bị xử lý ảnh hưởng của điện áp và dòng phát điện để đưa ra kết quả phù hợp hơn so với phương pháp sử dụng máy đo cách điện thông thường trên chuỗi PV.

Hỗ trợ cả đo PV và đo cách điện thông thường

Ngoài chế độ PVΩ, máy còn có đầy đủ các thang thử phục vụ đo điện trở cách điện thiết bị điện, dây dẫn, cáp điện, mạch phân phối và các bộ phận của hệ thống điện mặt trời. Người vận hành có thể lựa chọn điện áp thử phù hợp với điện áp định mức và khả năng chịu điện áp của đối tượng cần kiểm tra.

Đo điện áp hở và cảnh báo đấu ngược

IR4053-10 có chức năng đo điện áp AC/DC tự động nhận biết, đặc biệt hữu ích khi kiểm tra điện áp hở chuỗi pin mặt trời. Chức năng thông báo điện áp âm hỗ trợ nhận biết tình trạng đấu ngược cực trong quá trình xác định P, N và kiểm tra chuỗi PV trước khi đo cách điện.

Đánh giá nhanh bằng comparator

Chức năng comparator PASS/FAIL cho phép so sánh kết quả với giá trị chuẩn đã cài đặt. Khi kết quả không đạt ngưỡng, máy phát cảnh báo bằng đèn đỏ, giúp kỹ thuật viên nhận biết nhanh chuỗi hoặc thiết bị có nguy cơ suy giảm cách điện mà không phải liên tục đọc và đối chiếu từng giá trị.

Thiết kế phù hợp cho công việc hiện trường

Thiết bị có màn hình số dễ quan sát, đèn nền hỗ trợ làm việc trong tủ điện thiếu sáng, cơ cấu nút MEASURE có thể sử dụng cho phép đo liên tục và chức năng tự phóng điện sau khi kết thúc phép thử. Vỏ máy chịu được va đập khi rơi xuống nền bê tông từ độ cao được quy định, phù hợp với điều kiện bảo trì ngoài hiện trường.

Thông số kỹ thuật đã xác nhận

Hạng mục	Thông tin
Loại thiết bị	Máy đo điện trở cách điện kỹ thuật số chuyên dụng cho hệ thống quang điện
Điện áp thử cách điện thông thường	DC 50 V, 125 V, 250 V, 500 V và 1000 V
Giá trị hiển thị tối đa theo thang thông thường	100 MΩ, 250 MΩ, 500 MΩ, 2000 MΩ và 4000 MΩ
Điện áp thử chế độ PVΩ	DC 500 V hoặc DC 1000 V
Giá trị hiển thị tối đa ở chế độ PVΩ	2000 MΩ tại 500 V; 4000 MΩ tại 1000 V
Độ chính xác PVΩ trong dải hiệu dụng thứ nhất	±4% giá trị đọc
Thời gian hiển thị kết quả PVΩ đầu tiên	Khoảng 4 giây; sau đó cập nhật mỗi giây
Đo điện áp	Tự động nhận biết AC/DC; định mức đầu vào tối đa AC 600 V hoặc DC 1000 V đối với IR4053
Cấp an toàn	CAT III 600 V
Nguồn cấp	4 pin AA loại kiềm LR6 hoặc pin sạc NiMH HR6
Cấp bảo vệ vỏ	IP40, không bao gồm các đầu nối
Khả năng chịu rơi	Rơi xuống bê tông từ độ cao 1 m
Kích thước	Khoảng 159 mm × 177 mm × 53 mm, không tính phần nhô ra
Khối lượng	Khoảng 600 g, gồm pin và không gồm dây đo
Phụ kiện theo mã IR4053-10	Dây đo L9787 kèm kẹp cá sấu, pin AA, dây đeo và tài liệu hướng dẫn

Chức năng, nguyên lý hoạt động và ứng dụng

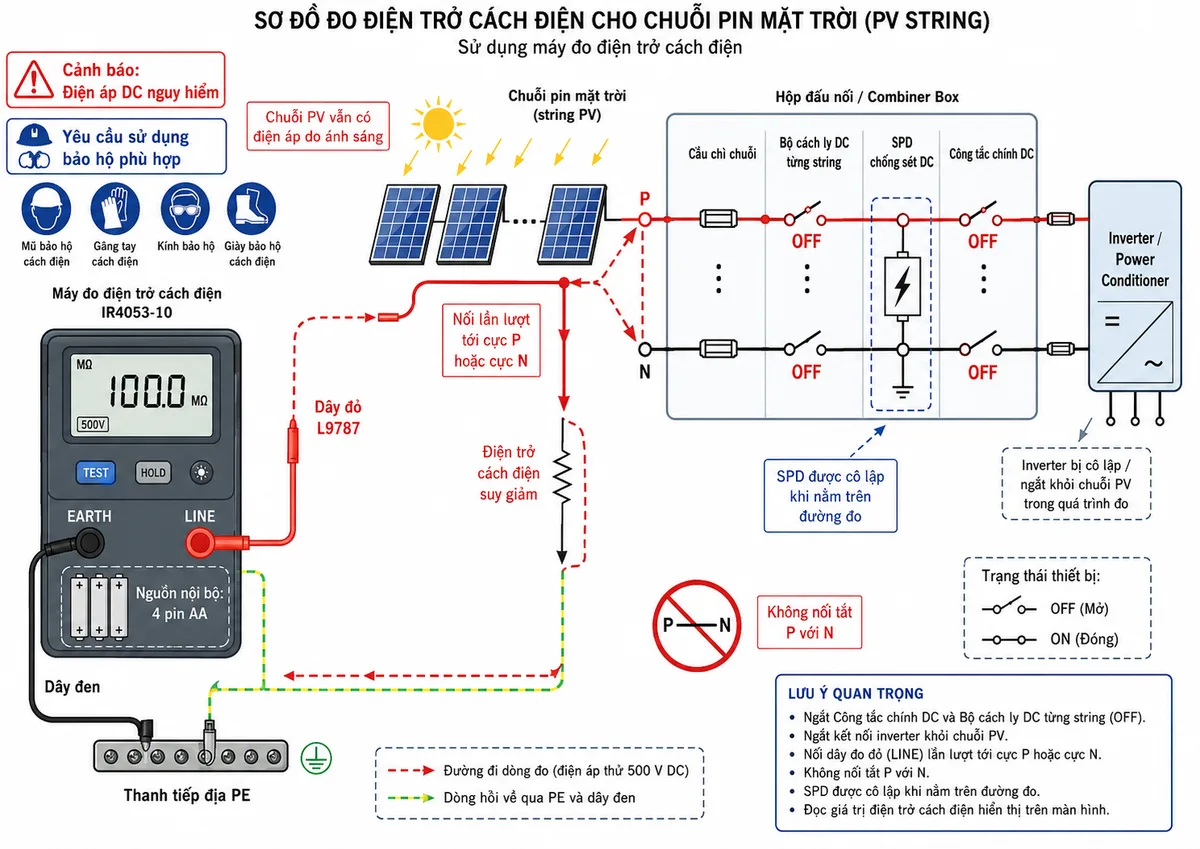

Sơ đồ đấu dây và kết nối khi đo chuỗi pin mặt trời

Trước khi đo, cần ngắt cầu dao chính của hộp đấu nối, đưa các bộ cách ly chuỗi về trạng thái OFF và tách chuỗi PV khỏi inverter hoặc bộ điều hòa công suất. Nếu thiết bị chống sét lan truyền nằm trên đường đo và có thể ảnh hưởng đến kết quả, cần cô lập SPD theo đúng quy trình của hệ thống.

Ở chế độ PVΩ, dây đo màu đen từ cực EARTH của máy được nối với đầu tiếp địa hoặc PE. Dây đo màu đỏ từ cực LINE được nối lần lượt với cực P và cực N ở phía chuỗi pin của bộ cách ly. Không dùng đầu que đo để nối tắt trực tiếp P với N. Khi kết quả P–đất cho thấy cách điện suy giảm, không tiếp tục đo N–đất cho đến khi đã xác định và xử lý nguyên nhân theo hướng dẫn kỹ thuật.

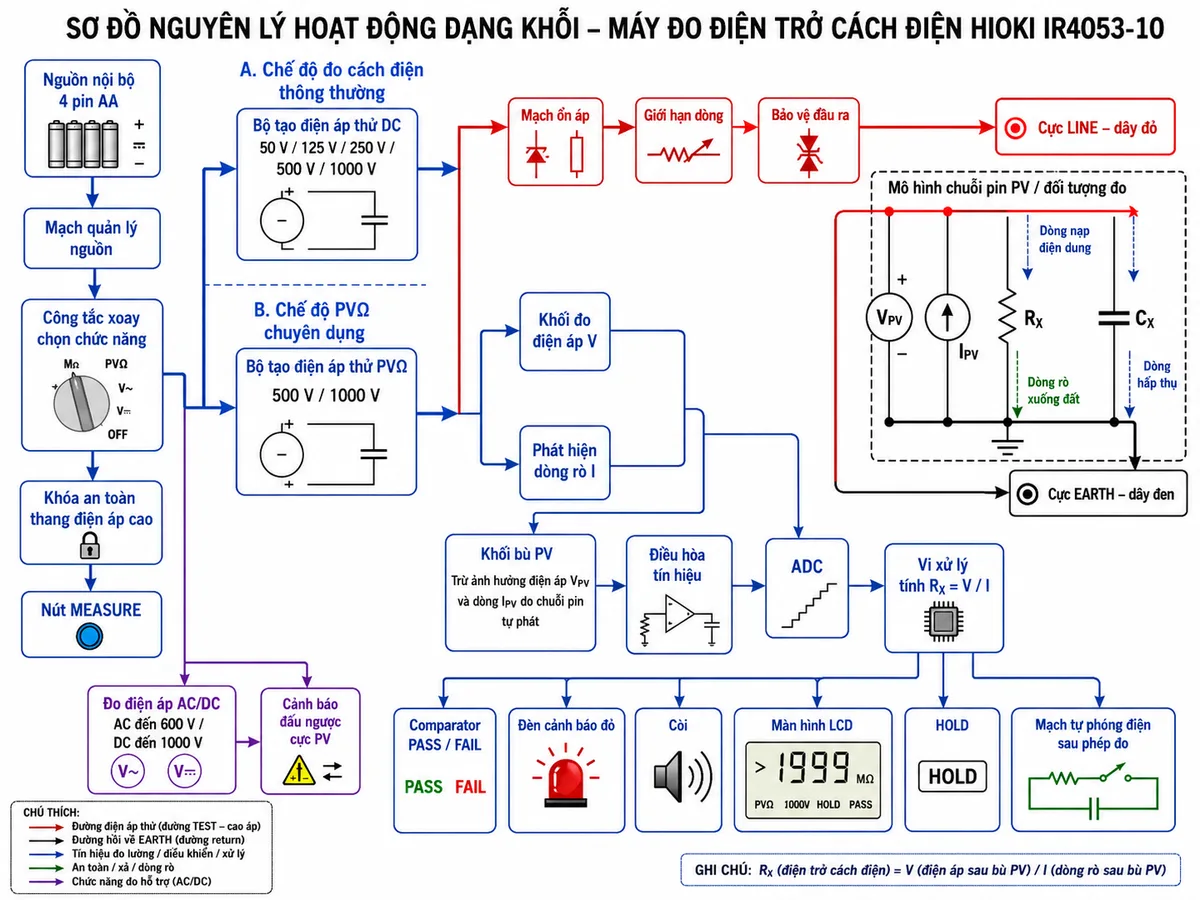

Nguyên lý đo điện trở cách điện thông thường

Trong chế độ đo thông thường, nguồn pin được mạch biến đổi nâng lên thành điện áp thử DC đã chọn. Điện áp này được đặt giữa cực LINE và EARTH của đối tượng đo. Mạch đo đồng thời xác định điện áp thực tế đặt lên tải và dòng điện rò đi qua lớp cách điện, sau đó bộ xử lý tính điện trở theo quan hệ R = V/I.

Đối tượng thực tế không chỉ có điện trở cách điện mà còn có điện dung ký sinh. Vì vậy, ngay khi bắt đầu phép thử có thể xuất hiện dòng nạp điện dung và dòng hấp thụ phân cực. Giá trị hiển thị sẽ dần ổn định khi các thành phần quá độ giảm xuống và dòng dẫn rò trở thành thành phần chính.

Nguyên lý riêng của chế độ PVΩ

Trong hệ thống quang điện, chuỗi pin có thể tự tạo điện áp và dòng điện ngay cả khi đã tách khỏi inverter. Nếu dùng máy đo cách điện thông thường, dòng do tấm pin phát ra có thể chồng lên dòng thử và làm sai lệch phép đo.

Ở chế độ đo cách điện pin mặt trời PVΩ, IR4053-10 đo điện áp đặt lên chuỗi và dòng điện thu được, đồng thời trừ ảnh hưởng của điện áp và dòng điện do chính chuỗi PV tạo ra. Bộ xử lý sử dụng các giá trị đã bù để tính điện trở cách điện, nhờ đó có thể kiểm tra vào ban ngày mà không cần nối tắt P–N.

Ứng dụng thực tế

• Kiểm tra điện trở cách điện giữa cực P của chuỗi pin và hệ thống tiếp địa.
• Kiểm tra điện trở cách điện giữa cực N của chuỗi pin và hệ thống tiếp địa sau khi xác nhận nhánh P không bị suy giảm cách điện.
• Khoanh vùng string, module, cáp DC hoặc hộp đấu nối có nguy cơ chạm đất và rò điện.
• Kiểm tra điện áp hở và xác định đúng cực tính của chuỗi pin trước khi đấu nối inverter.
• Đo cách điện thông thường cho cáp điện, mạch phân phối, động cơ và thiết bị điện đã được cô lập khỏi nguồn.
• Phục vụ nghiệm thu, bảo trì định kỳ và xử lý sự cố tại nhà máy điện mặt trời, hệ thống rooftop và trạm điện PV.

Lưu ý an toàn khi sử dụng

• Chức năng PVΩ không có nghĩa là được phép đo trên toàn bộ hệ thống đang nối với inverter; chuỗi cần được cách ly khỏi thiết bị chuyển đổi công suất trước khi thử cách điện.
• Tấm pin vẫn tạo ra điện áp nguy hiểm vào ban ngày dù bộ cách ly đã ở trạng thái OFF.
• Không chạm vào phần kim loại của que đo trong khi máy đang phát điện áp thử.
• Không sử dụng thiết bị trên mạch vượt quá định mức đầu vào của IR4053-10.
• Không đo khi chưa xác định khả năng chịu điện áp của linh kiện điện tử, SPD, inverter hoặc thiết bị đang nối với đường thử.
• Sau khi đo, giữ nguyên kết nối cho đến khi quá trình tự phóng điện hoàn tất rồi mới tháo dây đo.
• IR4053-10 không có chức năng đo điện trở thấp hoặc kiểm tra thông mạch; không chọn máy này để thay thế thiết bị đo liên tục dây PE.

Cam kết và nơi mua hàng

Để bảo đảm nhận đúng HIOKI IR4053-10 chính hãng, khách hàng cần đối chiếu đầy đủ model trên thân máy, số serial, dây đo L9787, phụ kiện kèm theo và tài liệu hướng dẫn sử dụng. Điện áp thử phải được lựa chọn theo tiêu chuẩn kiểm tra, điện áp hệ thống và khả năng chịu điện áp của thiết bị đang được đo.

Quý khách có nhu cầu mua máy đo cách điện chuyên dụng cho điện mặt trời, nhận báo giá hoặc tư vấn lựa chọn thiết bị phù hợp hãy đặt mua tại thietbicodien. Website cung cấp thông tin sản phẩm rõ ràng, hỗ trợ đối chiếu đúng mã hàng và tư vấn ứng dụng IR4053-10 cho từng hệ thống PV cụ thể.

Câu hỏi thường gặp (FAQ)

HIOKI IR4053-10 được thiết kế chủ yếu để đo thiết bị nào?

HIOKI IR4053-10 được thiết kế chủ yếu để kiểm tra điện trở cách điện của chuỗi và mảng pin mặt trời. Máy cũng có thể thực hiện phép đo cách điện thông thường trên cáp, mạch điện và thiết bị đã được cô lập khỏi nguồn.

IR4053-10 có đo được hệ thống pin mặt trời vào ban ngày không?

Có. Chế độ PVΩ cho phép đo trong khi các tấm pin vẫn phát điện do ánh sáng. Tuy nhiên, chuỗi cần được tách khỏi inverter hoặc power conditioner và tuân thủ đầy đủ quy trình cô lập an toàn trước khi đo.

Có phải nối tắt cực P và N khi sử dụng chế độ PVΩ không?

Không. Một ưu điểm quan trọng của máy đo cách điện PV HIOKI này là có thể đo mà không cần nối tắt P–N. Điều đó giúp đơn giản hóa thao tác và hạn chế nguy cơ phát sinh hồ quang do nối tắt sai quy trình.

Dây đo nào được cung cấp cùng phiên bản IR4053-10?

Phiên bản IR4053-10 được cung cấp kèm dây đo L9787. Đây là điểm khác biệt cần kiểm tra khi đặt hàng để tránh nhầm với phiên bản sử dụng bộ dây có công tắc điều khiển từ xa.

IR4053-10 có chức năng kiểm tra thông mạch không?

Không. Model này tập trung vào đo điện trở cách điện, chế độ PVΩ và đo điện áp. Người dùng cần một thiết bị khác khi phải kiểm tra điện trở thấp hoặc tính liên tục của dây bảo vệ PE.

Chức năng comparator của IR4053-10 có tác dụng gì?

Comparator so sánh kết quả đo với ngưỡng được người dùng thiết lập. Khi điện trở cách điện thấp hơn tiêu chuẩn, đèn đỏ sẽ cảnh báo để kỹ thuật viên nhanh chóng nhận diện điểm không đạt.

Tại sao kết quả điện trở cách điện có thể thay đổi sau khi bắt đầu đo?

Cáp, module PV và thiết bị điện thường có điện dung ký sinh. Dòng nạp điện dung và dòng hấp thụ xuất hiện trong giai đoạn đầu có thể làm giá trị thay đổi trước khi ổn định. Đây không nhất thiết là dấu hiệu máy bị lỗi.
