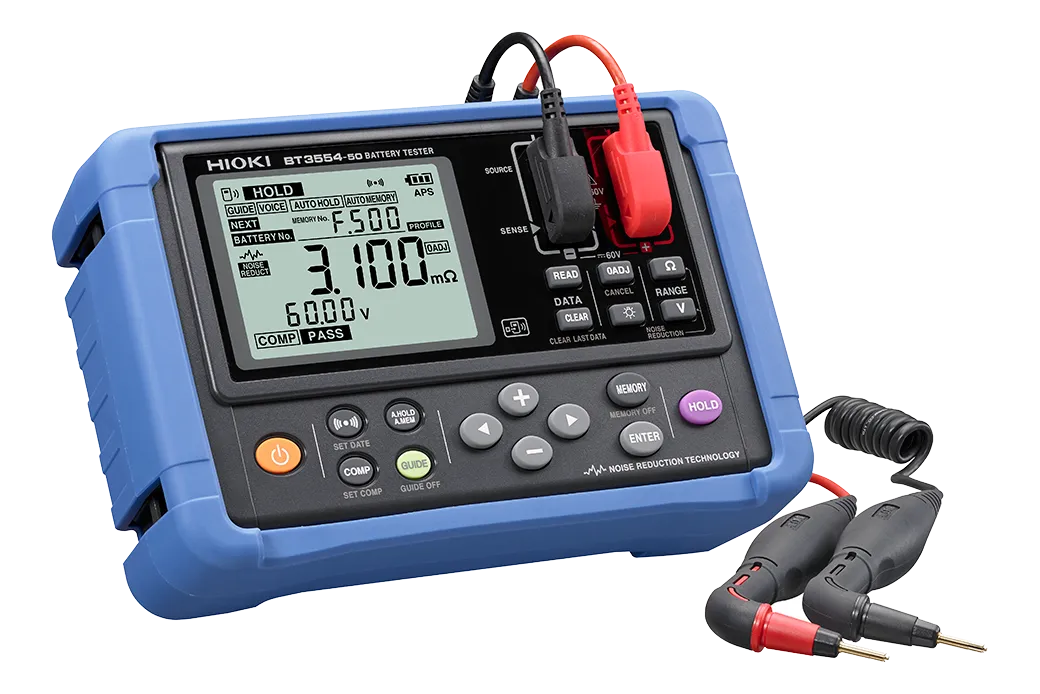

Thiết bị kiểm tra ắc quy HIOKI BT3554-51

1. Giới thiệu Thiết bị kiểm tra ắc quy HIOKI BT3554-51 và nguồn gốc thương hiệu

Thiết bị kiểm tra ắc quy HIOKI BT3554-51 là máy đo cầm tay chuyên dùng để đánh giá nhanh tình trạng suy giảm của ắc quy thông qua hai đại lượng quan trọng: nội trở và điện áp đầu cực. Thiết bị phù hợp cho công tác kiểm tra định kỳ hệ thống UPS, tủ nguồn dự phòng, trung tâm dữ liệu, nhà máy và các hệ thống lưu trữ sử dụng ắc quy.

BT3554-51 là mã đặt hàng gồm thân máy BT3554-50 và dây đo chân cắm bốn cực 9465-10. Cấu hình này thích hợp khi kỹ thuật viên cần tiếp xúc trực tiếp, ổn định với đầu cực ắc quy để thực hiện phép đo nhanh tại hiện trường.

Hioki là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và chuyên phát triển, sản xuất, kinh doanh các thiết bị đo lường điện. Với kinh nghiệm lâu năm trong lĩnh vực đo kiểm, Hioki cung cấp nhiều giải pháp phục vụ nghiên cứu, sản xuất, vận hành và bảo trì hệ thống điện công nghiệp.

Sản phẩm có xuất xứ Nhật Bản, được thiết kế theo định hướng nâng cao độ tin cậy của phép đo, giảm sai sót ghi chép và rút ngắn thời gian kiểm tra số lượng lớn ắc quy tại hiện trường.

2. Ưu điểm và tính năng nổi bật của HIOKI BT3554-51

Đánh giá nhanh mức độ suy giảm của ắc quy

• Đo đồng thời nội trở ắc quy và điện áp đầu cực DC, giúp kỹ thuật viên theo dõi cả mức tăng nội trở lẫn hiện tượng suy giảm điện áp.
• Chức năng so sánh tự động đưa ra kết quả PASS, WARNING hoặc FAIL theo các ngưỡng do người sử dụng thiết lập.
• Có thể kiểm tra ắc quy khi vẫn đang kết nối với hệ thống vận hành, hạn chế nhu cầu ngắt UPS hoặc tháo rời từng bình khỏi chuỗi.
• Công nghệ giảm ảnh hưởng của nhiễu hỗ trợ duy trì độ ổn định khi đo gần bộ nghịch lưu, UPS và các thiết bị điện công suất.
• Chức năng tự động giữ giá trị và tự động lưu dữ liệu giúp giảm thao tác thủ công khi kiểm tra liên tiếp nhiều bình ắc quy.
• Bộ nhớ trong cho phép liên kết kết quả đo với thông tin vị trí, thiết bị và số thứ tự ắc quy để thuận tiện truy xuất lịch sử.
• Hỗ trợ giao tiếp USB; có thể bổ sung adapter không dây Z3210 để kết nối với ứng dụng GENNECT Cross trên thiết bị di động.
• Dây đo chân cắm 9465-10 sử dụng cấu trúc bốn cực, giúp hạn chế ảnh hưởng của điện trở dây đo và điện trở tiếp xúc lên kết quả nội trở.

Thông số kỹ thuật chính

Hạng mục	Thông tin kỹ thuật
Mã đặt hàng	BT3554-51, gồm thân máy BT3554-50 và dây đo chân cắm 9465-10
Đại lượng đo	Nội trở ắc quy, điện áp đầu cực DC và nhiệt độ khi sử dụng cảm biến tương thích
Phương pháp đo điện trở	Phương pháp bốn cực AC
Dải đo điện trở	3 mΩ, 30 mΩ, 300 mΩ và 3 Ω
Phạm vi hiển thị điện trở	Từ 0,000 mΩ đến 3,100 Ω
Độ phân giải điện trở nhỏ nhất	1 µΩ tại dải 3 mΩ
Độ chính xác điện trở	±0,8% giá trị đo ±6 chữ số; riêng dải 3 mΩ là ±1,0% giá trị đo ±8 chữ số
Tần số dòng đo	1 kHz ±30 Hz; 1 kHz ±80 Hz khi bật chức năng tránh tần số nhiễu
Dòng điện đo	160 mA tại dải 3 mΩ và 30 mΩ; 16 mA tại dải 300 mΩ; 1,6 mA tại dải 3 Ω
Dải đo điện áp	±6 V và ±60 V DC
Độ phân giải điện áp	1 mV tại dải 6 V; 10 mV tại dải 60 V
Độ chính xác điện áp	±0,08% giá trị đo ±6 chữ số
Điện áp đầu vào tối đa	60 V DC; không sử dụng cho đầu vào AC
Đo nhiệt độ	Từ −10,0°C đến 60,0°C khi sử dụng cảm biến hoặc đầu dò nhiệt độ tương thích
Thời gian đo	100 ms
Thời gian phản hồi	Khoảng 1,6 giây
Chức năng so sánh	Đánh giá PASS, WARNING hoặc FAIL theo ngưỡng điện trở và điện áp đã cài đặt
Bộ nhớ	Tối đa 6000 bộ dữ liệu đo và 200 bảng ngưỡng so sánh
Giao tiếp	USB 2.0; hỗ trợ giao tiếp không dây khi lắp adapter Z3210 tùy chọn
Nguồn cấp	8 pin kiềm AA loại LR6; có thể sử dụng pin NiMH nhưng không hỗ trợ chỉ báo chính xác dung lượng pin
Thời gian hoạt động liên tục	Khoảng 8,3 giờ khi chưa lắp adapter Z3210
Kích thước	Khoảng 199 mm × 132 mm × 60,6 mm khi lắp vỏ bảo vệ
Khối lượng	Khoảng 960 g, bao gồm pin và vỏ bảo vệ
Phụ kiện chính đi kèm	Dây đo 9465-10, hộp đựng C1014, vỏ bảo vệ Z5041, bộ cầu chì Z5050, bảng điều chỉnh mức không, dây đeo, cáp USB L1003 và 8 pin AA

3. Chức năng, nguyên lý hoạt động và ứng dụng

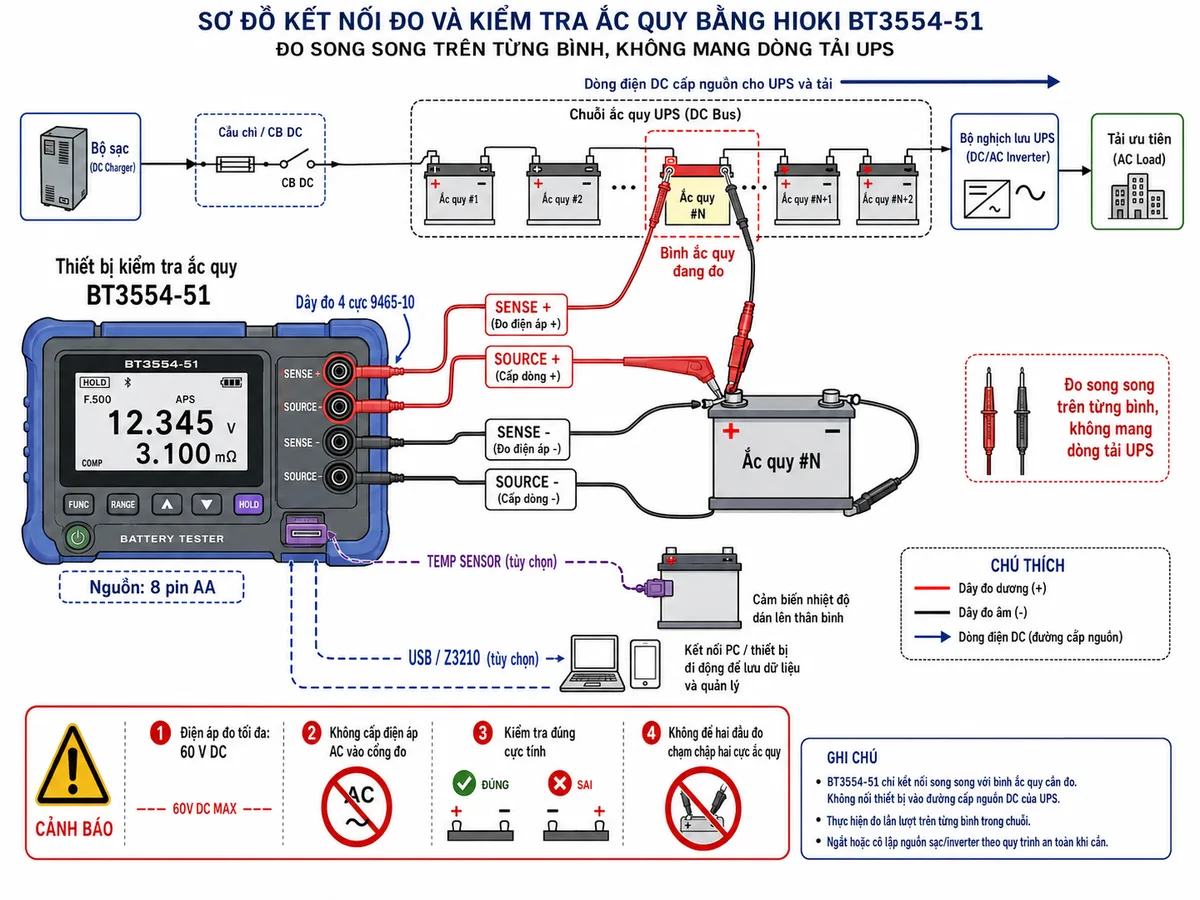

Cách đấu dây và kết nối đo

HIOKI BT3554-51 sử dụng kết nối đo bốn dây Kelvin. Dây đỏ của 9465-10 được đặt lên cực dương và dây đen được đặt lên cực âm của bình ắc quy. Mỗi đầu đo tích hợp riêng đường SOURCE để đưa dòng thử và đường SENSE để thu nhận điện áp đáp ứng.

Thiết bị được mắc song song với hai đầu cực của bình cần kiểm tra, không mắc nối tiếp với tải. Trong quá trình bảo trì, bình ắc quy có thể vẫn kết nối với bộ sạc hoặc UPS nếu điều kiện vận hành và quy trình an toàn của hệ thống cho phép. Điện áp giữa hai đầu đo không được vượt quá 60 V DC và tuyệt đối không đưa điện áp AC vào cổng đo.

Trước khi bắt đầu một đợt kiểm tra, người sử dụng nên thực hiện điều chỉnh mức không bằng bảng chuyên dụng đi kèm. Thao tác này giúp bù sai lệch còn lại của dây đo và duy trì độ chính xác khi đo các giá trị nội trở rất nhỏ.

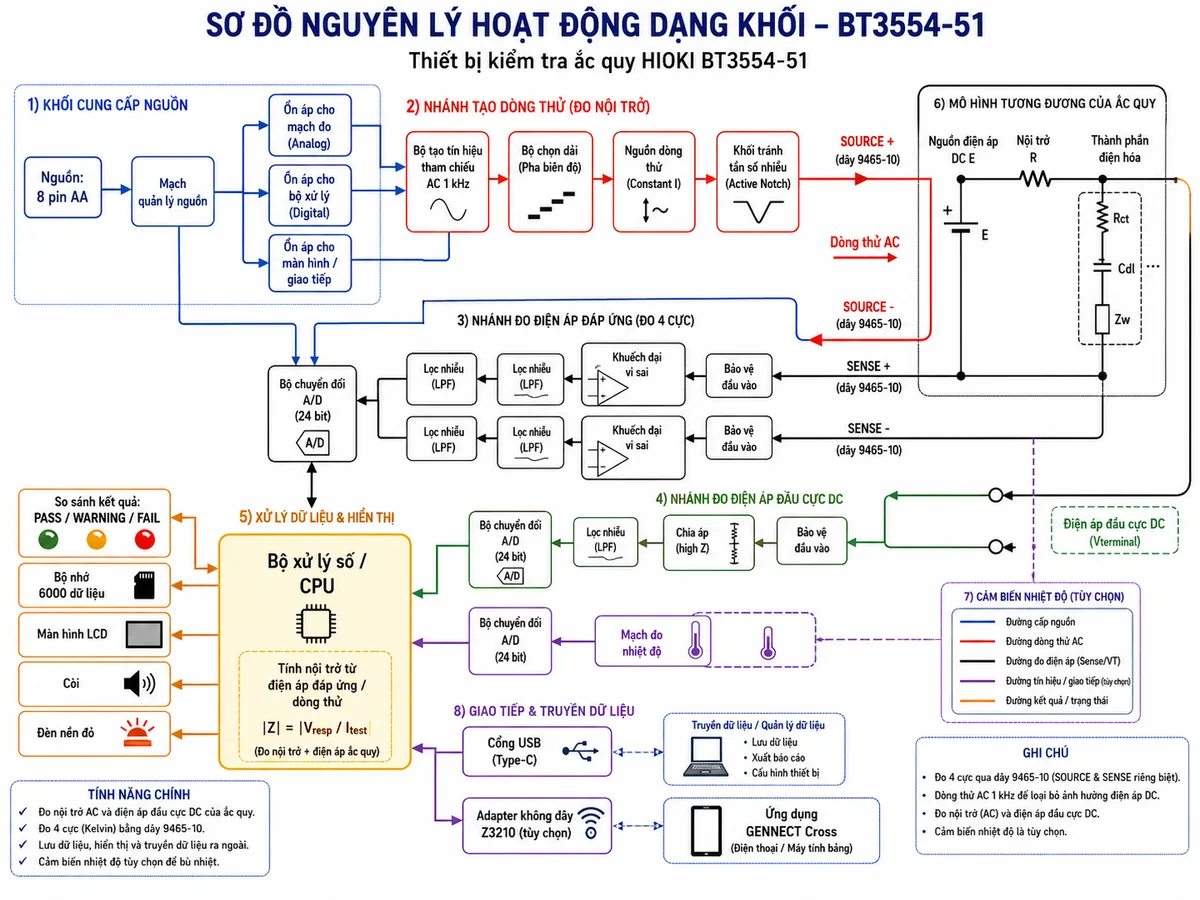

Nguyên lý đo nội trở bằng phương pháp bốn cực AC

Bên trong thiết bị, bộ tạo tín hiệu phát dòng thử AC có tần số danh định 1 kHz. Dòng thử được đưa qua hai đường SOURCE tới ắc quy, tạo ra một điện áp đáp ứng rất nhỏ phụ thuộc vào nội trở của ắc quy. Hai đường SENSE độc lập thu điện áp này và đưa về mạch khuếch đại, lọc nhiễu và chuyển đổi số.

Do dòng thử và đường đo điện áp được tách riêng, điện trở của dây dẫn và phần lớn điện trở tiếp xúc tại đầu đo không được cộng trực tiếp vào kết quả. Bộ xử lý tính nội trở từ mối quan hệ giữa điện áp đáp ứng và dòng thử, đồng thời đo thành phần điện áp DC tại đầu cực ắc quy.

Giá trị nội trở, điện áp và nhiệt độ tùy chọn được bộ vi xử lý tổng hợp, hiển thị và so sánh với các ngưỡng đã cài đặt. Chức năng Comparator PASS, WARNING, FAIL giúp người vận hành nhanh chóng nhận diện bình có dấu hiệu bất thường mà không phải tính toán thủ công tại hiện trường.

Khi sử dụng adapter Z3210 tùy chọn, dữ liệu có thể được truyền tới điện thoại hoặc máy tính bảng chạy GENNECT Cross. Ứng dụng hỗ trợ hướng dẫn thứ tự đo, gắn kết quả với mã bình, vị trí lắp đặt và hình ảnh hiện trường, từ đó giảm nguy cơ bỏ sót hoặc nhập sai dữ liệu.

Ứng dụng thực tế

• Kiểm tra ắc quy UPS trong trung tâm dữ liệu, phòng máy chủ, bệnh viện, ngân hàng và hệ thống điều khiển quan trọng.
• Bảo trì các chuỗi ắc quy dự phòng tại nhà máy, trạm điện, tủ điều khiển và hệ thống tự động hóa.
• Theo dõi xu hướng tăng nội trở của từng bình nhằm phát hiện sớm vị trí suy giảm trong một chuỗi ắc quy lớn.
• Kiểm tra hệ thống nguồn DC dự phòng cho viễn thông, báo cháy, chiếu sáng khẩn cấp và thiết bị an ninh.
• So sánh kết quả giữa các kỳ bảo trì để lập kế hoạch thay thế ắc quy có cơ sở hơn.
• Kiểm tra cực tính và điện áp đầu cực trong quá trình lắp đặt hoặc thay thế bình mới.

Lưu ý khi đánh giá tình trạng ắc quy

BT3554-51 không đo trực tiếp dung lượng còn lại theo đơn vị Ah. Thiết bị đánh giá tình trạng thông qua sự thay đổi của nội trở, điện áp và dữ liệu lịch sử. Vì vậy, ngưỡng so sánh nên được xây dựng từ thông số của nhà sản xuất ắc quy, kết quả của bình mới hoặc bình chuẩn cùng loại, cùng dung lượng và cùng điều kiện sử dụng.

Đối với ắc quy chì hở hoặc một số loại ắc quy có mức thay đổi nội trở nhỏ khi suy giảm, kết quả nội trở cần được kết hợp với điện áp, nhiệt độ, tuổi thọ, lịch sử vận hành và phép thử dung lượng khi cần thiết. Người sử dụng không nên dựa vào một giá trị đo đơn lẻ để quyết định thay thế toàn bộ hệ thống.

4. Cam kết và nơi mua HIOKI BT3554-51

Để được tư vấn đúng cấu hình HIOKI BT3554-51 chính hãng, dây đo 9465-10, adapter Z3210 và các phụ kiện đo nhiệt độ phù hợp, khách hàng có thể đặt mua tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ xác nhận model, phạm vi ứng dụng và cấu hình phụ kiện trước khi đặt hàng, giúp hạn chế nhầm lẫn giữa BT3554-50, BT3554-51 và BT3554-52.

Khách hàng được cung cấp thông tin sản phẩm minh bạch, hướng dẫn sử dụng cơ bản và chính sách bảo hành áp dụng tại thời điểm mua. Hãy liên hệ thietbicodien để nhận báo giá, thời gian giao hàng và tư vấn giải pháp kiểm tra ắc quy phù hợp với hệ thống UPS hoặc nguồn dự phòng đang vận hành.

Câu hỏi thường gặp (FAQ)

HIOKI BT3554-51 đo được những đại lượng nào?

Thiết bị đo nội trở và điện áp đầu cực DC của ắc quy. Khi kết nối cảm biến tương thích, máy có thể ghi nhận thêm nhiệt độ để hỗ trợ phân tích điều kiện của từng bình.

BT3554-51 khác BT3554-50 và BT3554-52 như thế nào?

Ba mã sử dụng cùng thân máy BT3554-50 nhưng khác cấu hình đặt hàng. BT3554-50 không kèm dây đo, BT3554-51 kèm dây chân cắm 9465-10, còn BT3554-52 kèm dây chân cắm đầu chữ L L2020.

BT3554-51 có kèm adapter không dây Z3210 không?

Không. Z3210 là phụ kiện tùy chọn đối với BT3554-51. Các bộ cấu hình có sẵn adapter không dây được Hioki quy định bằng mã đặt hàng khác.

Có cần ngắt UPS trước khi đo ắc quy không?

Thiết bị sử dụng phương pháp đo trở kháng nên có thể kiểm tra ắc quy khi bình vẫn kết nối với hệ thống. Tuy nhiên, kỹ thuật viên phải tuân thủ quy trình an toàn, giới hạn điện áp đầu vào và hướng dẫn bảo trì của nhà sản xuất UPS.

BT3554-51 có đo trực tiếp dung lượng Ah của ắc quy không?

Không. Thiết bị không thực hiện phép thử phóng điện để xác định trực tiếp dung lượng Ah. Máy đánh giá tình trạng thông qua nội trở, điện áp, nhiệt độ tùy chọn và sự thay đổi của các giá trị này theo thời gian.

Vì sao cần thực hiện điều chỉnh mức không trước khi đo?

Điều chỉnh mức không giúp bù phần sai lệch còn lại của dây đo và tiếp điểm, đặc biệt quan trọng khi đo nội trở ở cấp µΩ hoặc mΩ. Nên thực hiện lại sau khi thay dây đo hoặc khi điều kiện đo thay đổi.

Có thể dùng BT3554-51 để đo điện áp AC không?

Không. Cổng đo của thiết bị chỉ tiếp nhận điện áp DC với mức tối đa 60 V DC. Việc đưa điện áp AC hoặc điện áp vượt giới hạn vào cổng đo có thể làm hỏng thiết bị và gây mất an toàn.

Nên thiết lập ngưỡng PASS, WARNING và FAIL như thế nào?

Ngưỡng phải được xác định dựa trên hướng dẫn của nhà sản xuất ắc quy hoặc số liệu của bình mới, bình chuẩn cùng model và cùng dung lượng. Không nên sử dụng một bộ ngưỡng chung cho mọi loại ắc quy.
